Tavolo da lavoro 1500x700 con 2 cassetti sospesi

Tavolo da lavoro 1500x700 con 2 cassetti sospesi laterali

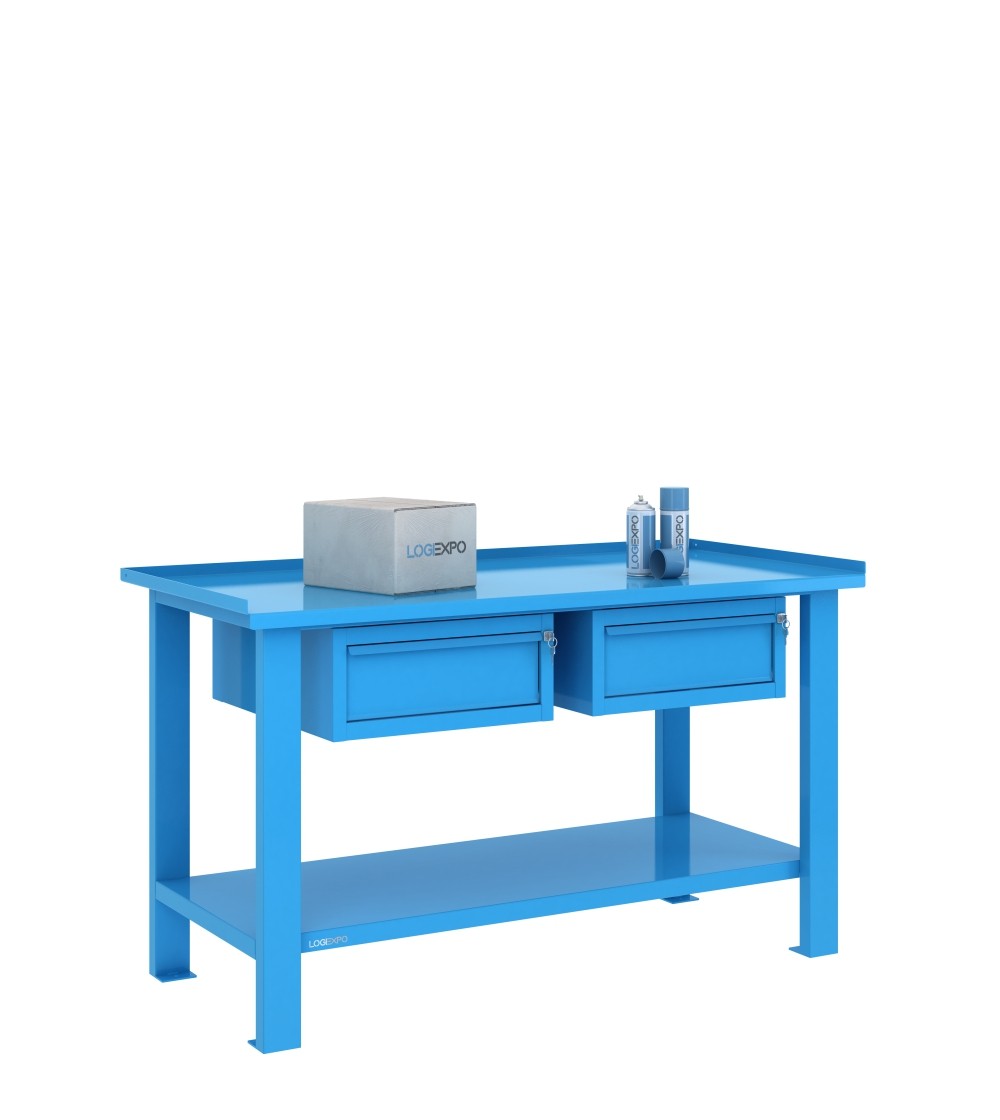

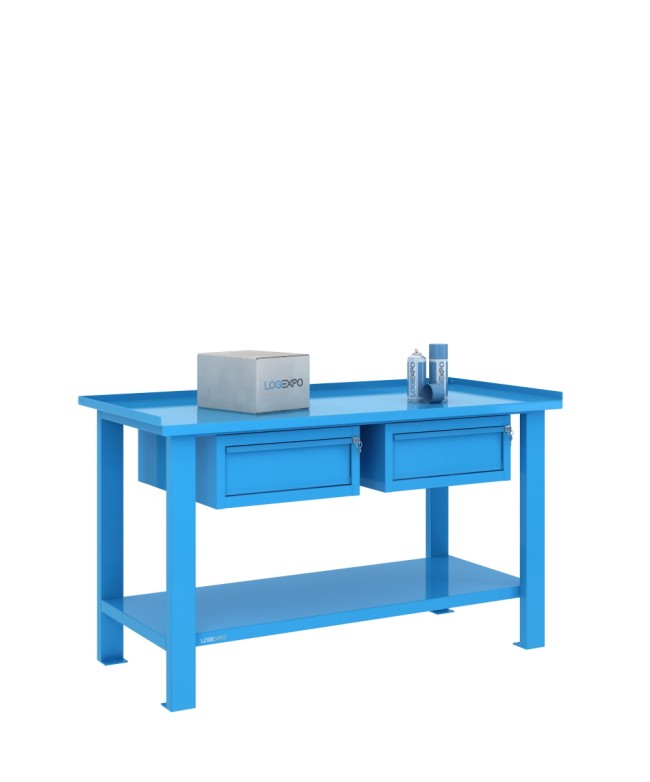

La configurazione BML15-2C1 identifica il tavolo da lavoro monoblocco da 1500x700 mm con due moduli a cassetto sospesi sotto il piano. I due cassetti sono elementi distinti e vengono installati nelle posizioni laterali sinistra e destra previste dalla struttura.

La configurazione offre quindi due volumi chiusi ed estraibili mantenendo, rispetto ai blocchi alti 600 mm, una maggiore porzione del volume sottopiano disponibile sopra il ripiano inferiore strutturale rinforzato.

Due cassetti sospesi in moduli separati

Ciascun modulo misura 505x620x224h mm ed è realizzato in lamiera spessore 8/10. Ogni cassetto è montato su guide, dispone di serratura e ha una portata di 60 kg.

I due cassetti non costituiscono quindi un unico blocco a due livelli: sono due moduli sospesi fisicamente distinti, uno per ciascuna posizione laterale utilizzata.

Posizionamento sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando vengono installati due blocchi, come nella configurazione BML15-2C1, sono utilizzabili esclusivamente le due posizioni laterali.

La predisposizione centrale rimane presente nella struttura ma non può essere utilizzata contemporaneamente ai due moduli laterali. Il numero massimo di blocchi installabili sul tavolo da 1500 mm è quindi due.

Piano in lamiera da 3 mm: altezza del piano di lavoro 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm è l'altezza della superficie di lavoro, mentre 890 mm corrisponde all'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

I due cassetti sospesi, alti 224 mm, non occupano l'intero sviluppo verticale del sottopiano. Il ripiano inferiore rimane quindi utilizzabile anche nelle zone sottostanti ai moduli, compatibilmente con l'ingombro dei materiali o delle attrezzature collocate su di esso.

Portate del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascun cassetto sospeso ha portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti distinti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-2C1

• Configurazione: BML15-2C1;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• cassetti sospesi: 2 moduli da 505x620x224h mm, lamiera 8/10, cassetti su guide, portata 60 kg ciascuno e serratura;
• posizione dei moduli: laterale sinistra + laterale destra;
• vani con sportello: nessuno;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche la versione senza moduli, il singolo cassetto sospeso, blocchi a 3 cassetti, vani con ripiano e sportello e configurazioni miste. Con un solo blocco sono disponibili le posizioni sinistra, centrale oppure destra; con due blocchi si utilizzano esclusivamente le due posizioni laterali.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e moduli accessori Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-2C1

I due cassetti sospesi formano un unico blocco a due cassetti?

No. Sono due moduli sospesi distinti, ciascuno da 505x620x224h mm, installati nelle due posizioni laterali della struttura. Questa architettura è diversa da quella di un blocco alto 600 mm nel quale più cassetti fanno parte dello stesso elemento.

I due cassetti sospesi utilizzano una sola serratura?

No. Ciascun modulo sospeso è dotato del proprio cassetto con serratura. I due cassetti sono quindi gestiti come due accessi separati e non tramite una chiusura centralizzata comune.

Come può essere sfruttata la disposizione laterale dei due cassetti in una postazione di assemblaggio?

Quando il processo è organizzato su più zone del piano, i due cassetti possono essere associati a utensili, componenti o materiali utilizzati nelle rispettive aree operative o in fasi differenti della sequenza di lavoro. Su un piano da 1500 mm è ad esempio possibile mantenere una zona centrale per il componente e utilizzare le aree laterali per strumenti e materiali, definendo la distribuzione in funzione del processo effettivo.

La configurazione con due cassetti sospesi può essere modificata successivamente?

Sì, entro le predisposizioni della struttura. I cassetti sospesi sono blocchi accessori fissati ai punti predisposti sotto il piano e possono essere sostituiti con altri blocchi compatibili quando cambia l'organizzazione della postazione. Sul formato da 1500 mm rimane comunque il limite massimo di due blocchi contemporaneamente, installati nelle posizioni laterali sinistra e destra.
