Scaffali porta contenitori Euro su slitte per picking manuale

Come sono realizzati gli scaffali porta contenitori Euro su slitte

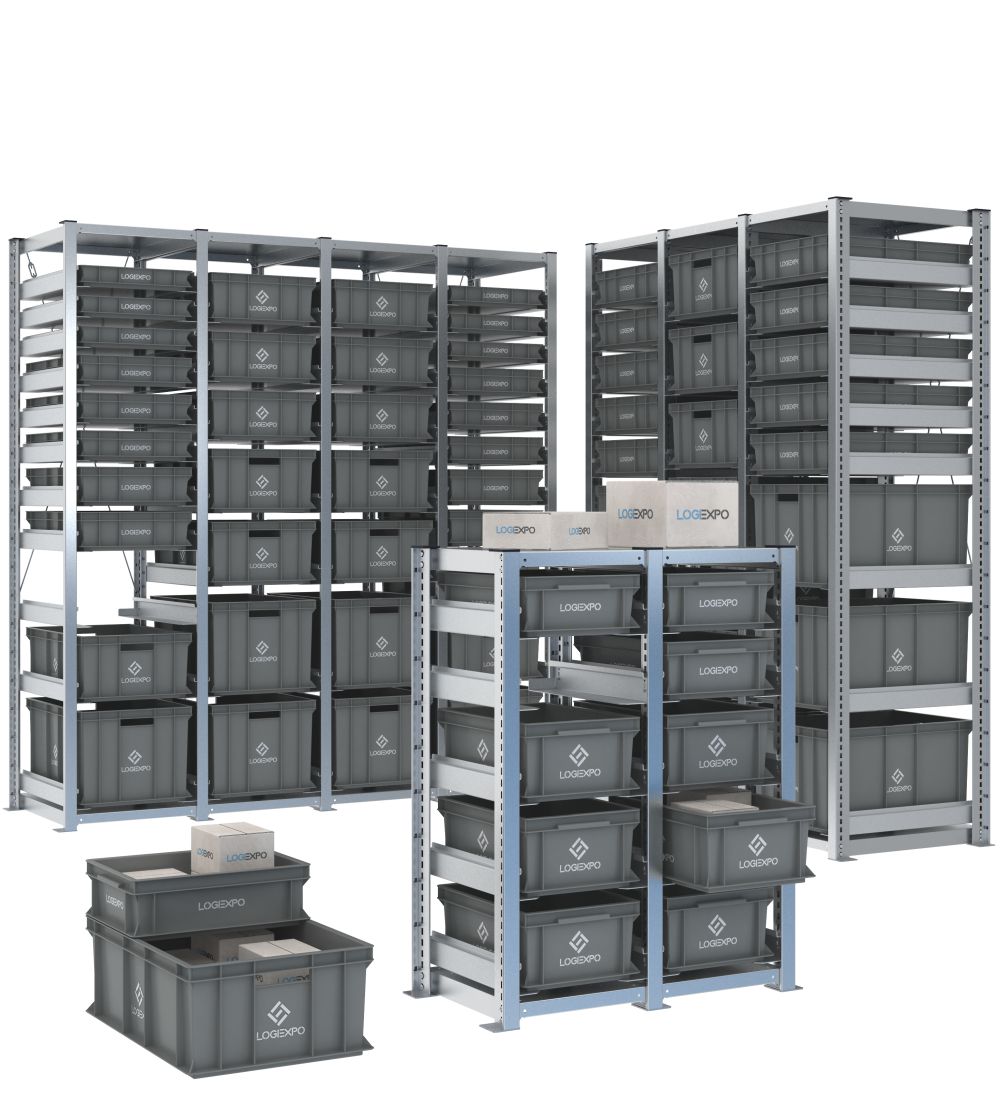

Il sistema è progettato per organizzare contenitori Euro in strutture modulari dedicate al prelievo manuale. Ogni campata è composta da montanti verticali, basamento strutturale, copertura superiore, crociere posteriori previste in funzione della configurazione e coppie di slitte laterali sulle quali le cassette vengono appoggiate e fatte scorrere orizzontalmente.

L’assenza di ripiani intermedi continui consente di adattare la distanza tra i livelli all’altezza reale delle cassette. In questo modo lo spazio verticale può essere utilizzato con maggiore precisione, evitando interspazi non necessari e mantenendo accessibile il contenuto dal fronte dello scaffale.

Differenze rispetto alle scaffalature con ripiani continui

In una scaffalatura tradizionale il ripiano occupa uno spessore a ogni livello e la distanza tra i piani deve essere definita in funzione della cassetta più alta prevista. Nel sistema su slitte, invece, ogni contenitore dispone di una coppia di supporti laterali dedicati: il passo di regolazione di 25 mm permette di avvicinare o distanziare i livelli in base alle dimensioni del materiale stoccato e alle esigenze di accesso.

La cassetta può essere estratta frontalmente per il deposito e il prelievo, senza dover rimuovere i contenitori sovrastanti. La configurazione risulta quindi adatta a magazzini ricambi, reparti manutenzione, linee di assemblaggio, aree Kanban e supermarket di produzione nei quali molte referenze devono rimanere separate e rapidamente identificabili.

Montanti, basamento e copertura strutturale

I componenti principali sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione scatolata chiusa a T da 40x60 mm, spessore 12/10, e presentano asolature verticali a passo 25 mm per l’aggancio delle slitte.

Ogni campata comprende un ripiano inferiore e un ripiano superiore in lamiera spessore 12/10. I bordi sono rinforzati mediante piegature e raddoppi della lamiera nei punti di collegamento; ciascun ripiano è ancorato ai montanti con otto fissaggi meccanici bullonati. La copertura superiore chiude la struttura e crea una superficie liscia che contribuisce a limitare il deposito diretto di polvere sulle cassette.

I montanti sono dotati di piastre di base spessore 3 mm, dimensioni 65x68 mm, predisposte per il fissaggio a pavimento. I tasselli non sono compresi perché devono essere scelti in funzione della natura e delle condizioni della pavimentazione.

Slitte laterali regolabili a passo 25 mm

Le slitte di supporto sono realizzate in lamiera d’acciaio spessore 20/10 e presentano una sezione frontale di 75x69 mm. Una nervatura a Z rientrante di 20 mm percorre la profondità della guida e svolge funzione di contrasto laterale, contribuendo all’allineamento della cassetta durante il posizionamento e lo scorrimento.

Le slitte si agganciano a incastro ai montanti e sono dotate di perni anti-sganciamento. Il fermo posteriore di fine corsa impedisce la fuoriuscita della cassetta dal retro e mantiene ordinato l’allineamento frontale dei contenitori. La disposizione può essere modificata nel tempo sganciando e riposizionando le coppie di guide sul passo verticale di 25 mm.

Per applicazioni nelle quali è utile estrarre quasi completamente la cassetta mantenendola vincolata alla struttura, sono disponibili kit anteriori anti-sfilamento opzionali. I dispositivi vengono applicati ai montanti frontali e regolati in funzione del bordo laterale del contenitore.

Come scegliere la famiglia corretta

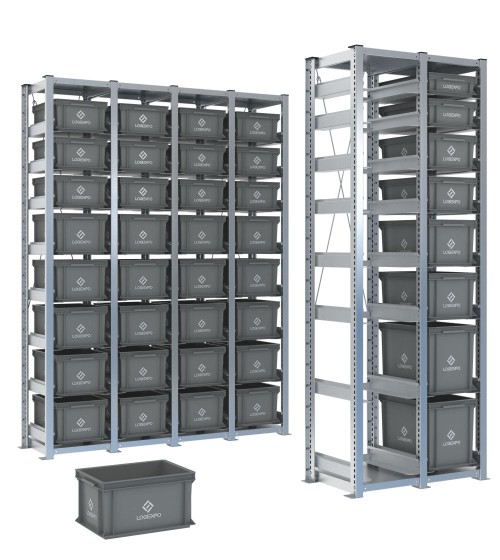

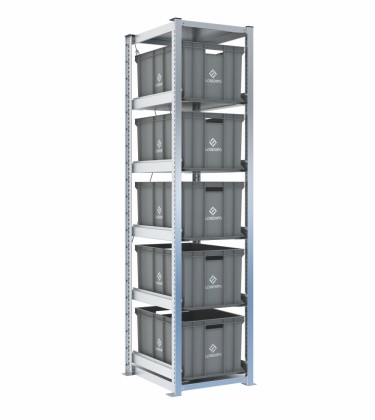

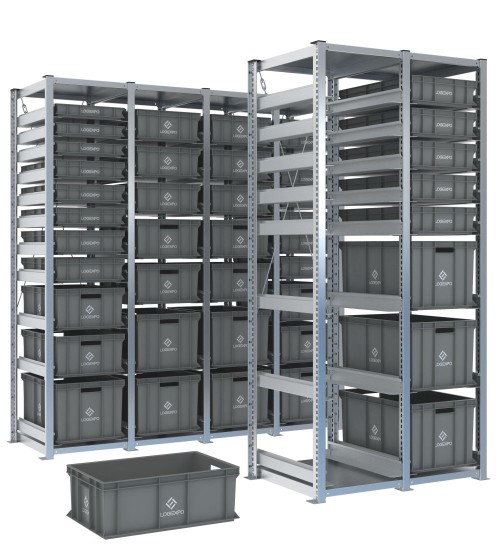

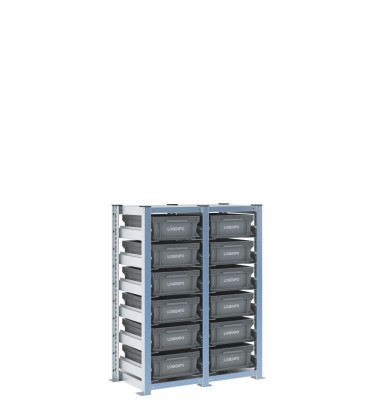

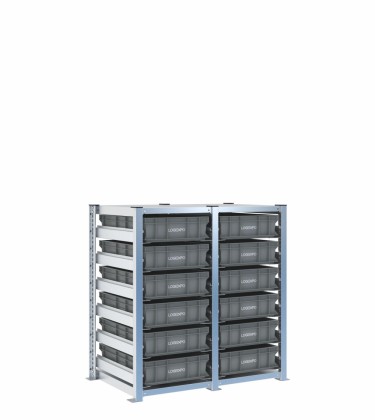

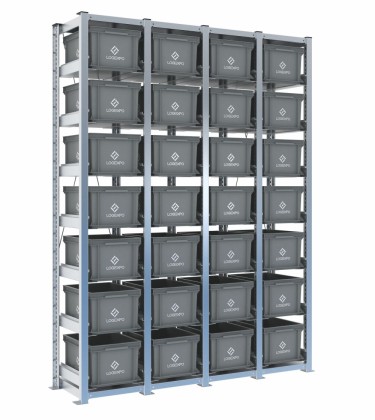

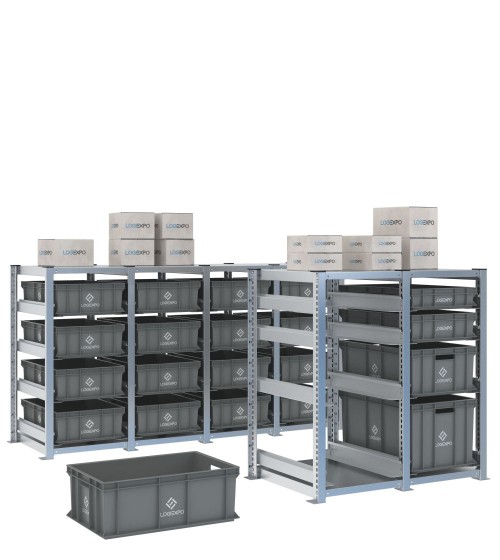

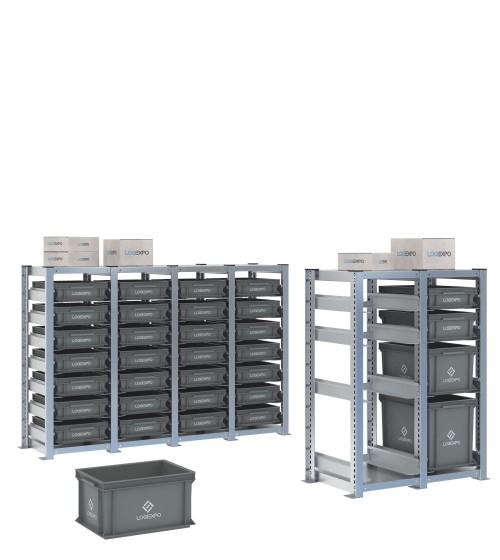

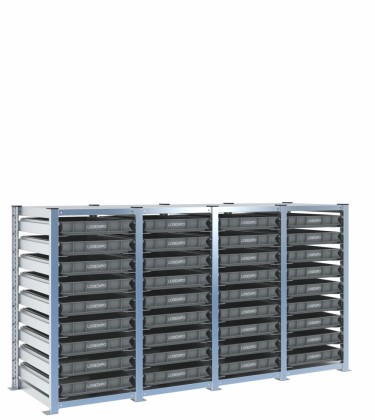

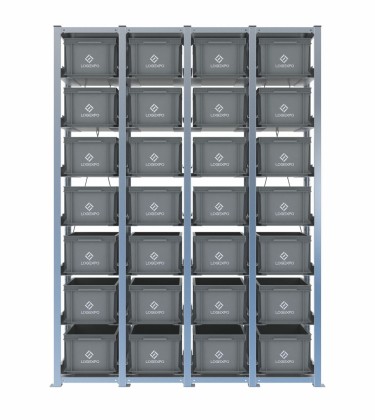

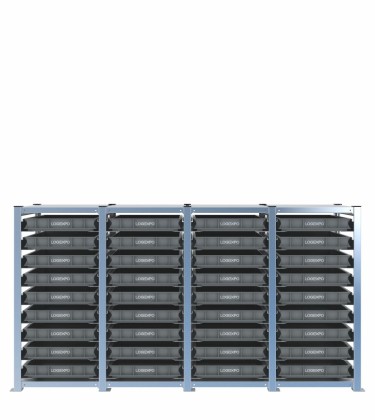

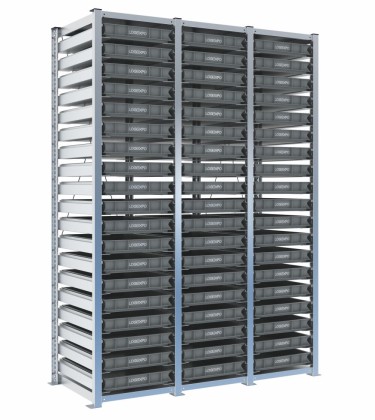

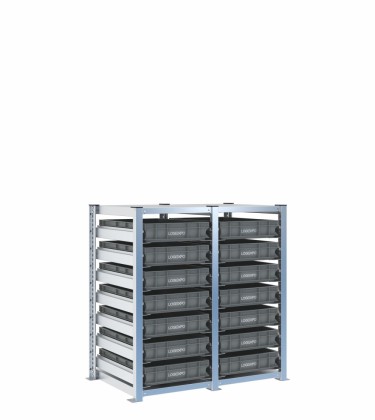

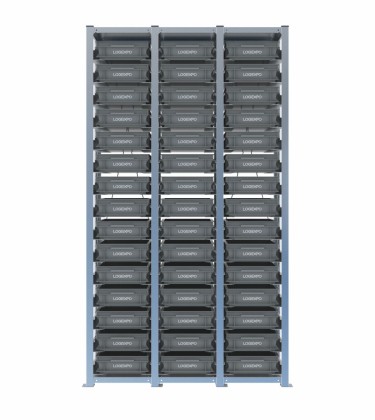

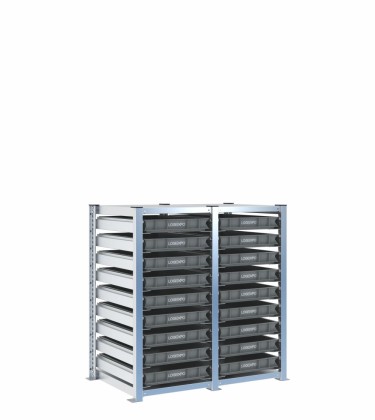

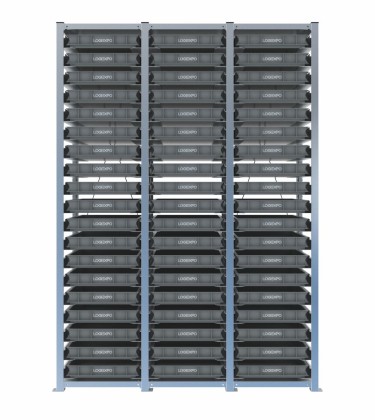

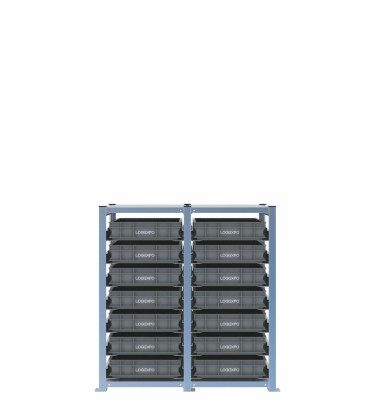

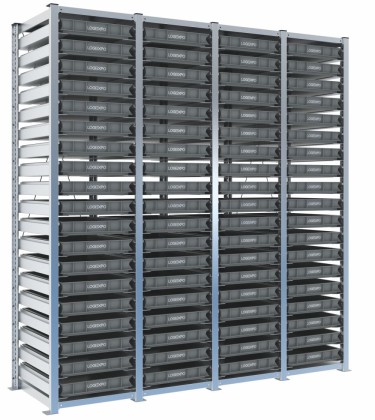

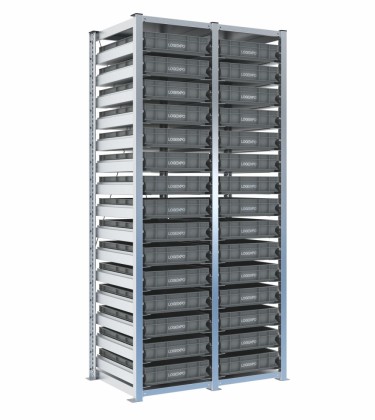

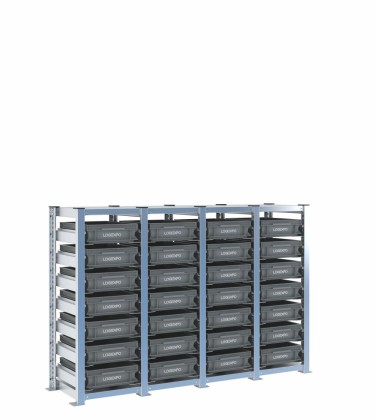

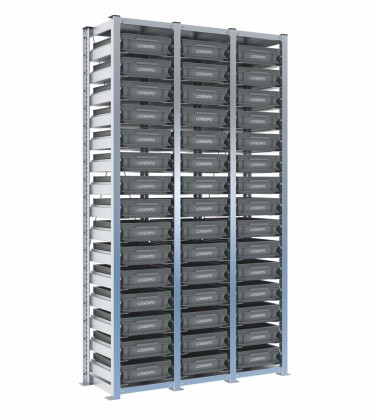

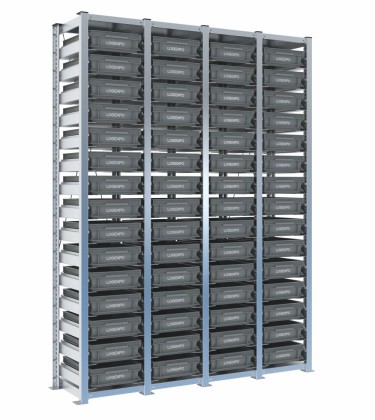

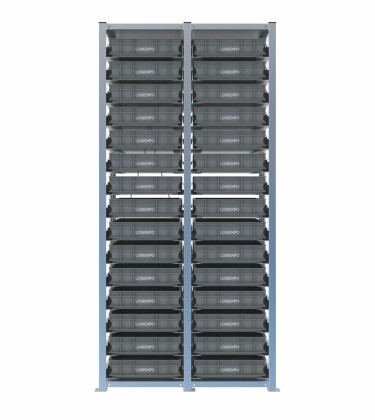

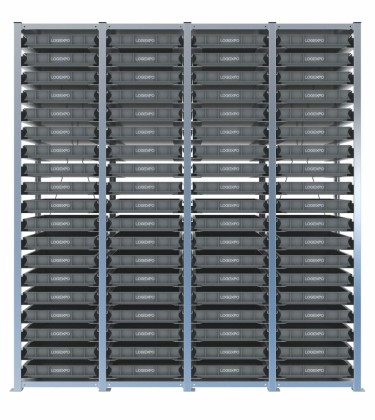

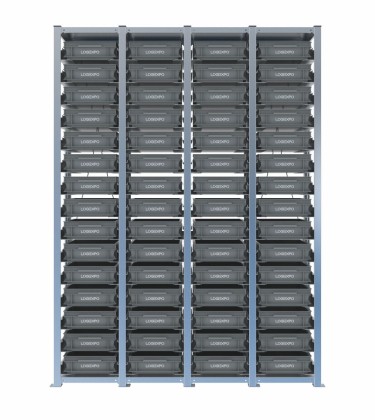

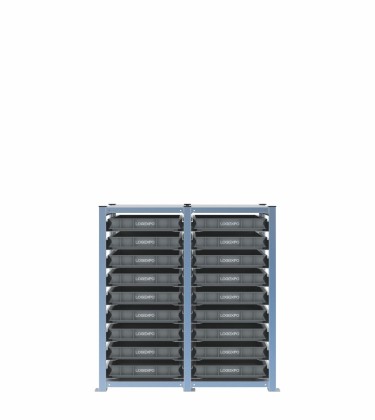

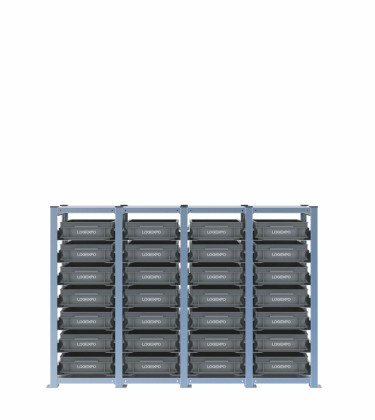

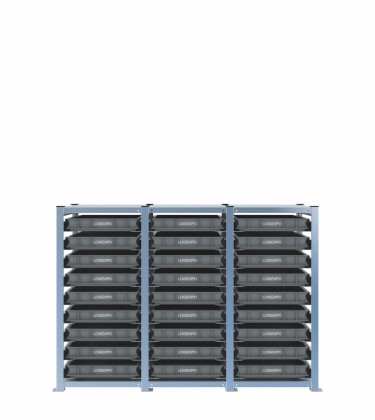

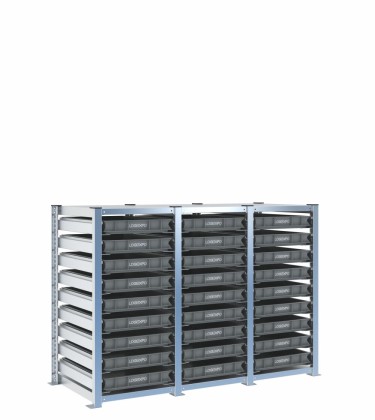

Le famiglie H1000 sono indicate quando lo scaffale deve lavorare come unità di servizio vicino a una postazione, a un banco o a una linea. Le versioni H2000 sfruttano maggiormente lo sviluppo verticale e sono adatte a pareti, corsie o aree dedicate allo stoccaggio. Il formato 400x300 favorisce la separazione di molte referenze compatte; il 600x400 offre una superficie utile maggiore per kit, gruppi e componenti più estesi.

Configurazioni uniformi e configurazioni miste

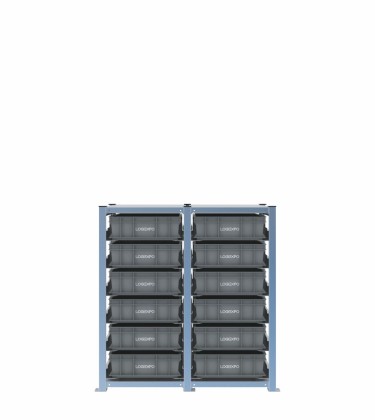

Le configurazioni uniformi utilizzano cassette della stessa altezza e creano una scansione regolare dei livelli. Sono adatte quando le referenze hanno ingombri simili o quando si vuole standardizzare la quantità assegnata a ogni contenitore.

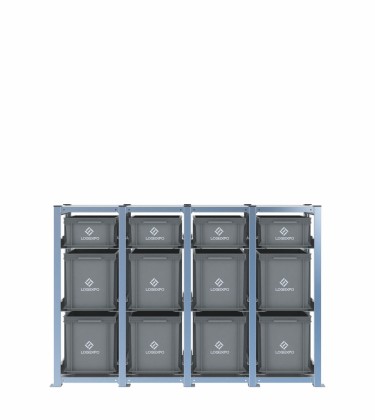

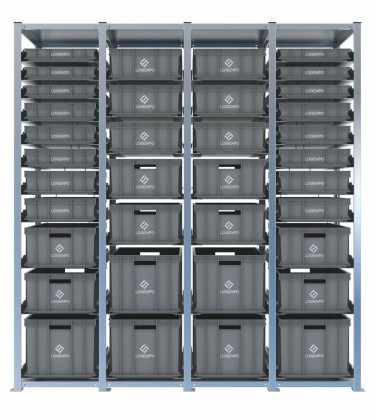

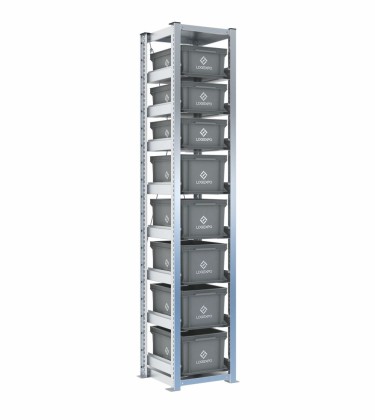

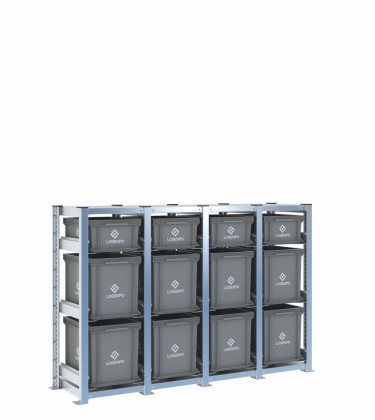

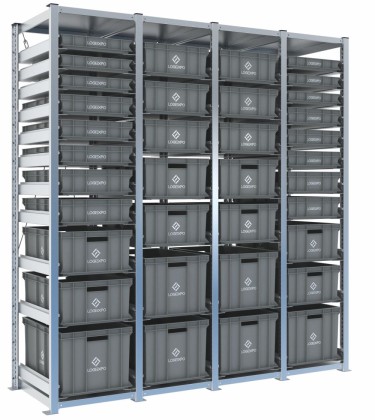

Le configurazioni miste combinano altezze differenti nello stesso fronte scaffale. Permettono di organizzare minuterie, ricambi, kit e componenti voluminosi senza dedicare l’intera struttura a un solo formato verticale. La regolazione a passo 25 mm consente inoltre di modificare la disposizione quando cambiano le referenze o i quantitativi da gestire.

Ambiti di applicazione

• magazzini ricambi e depositi di componentistica;
• officine meccaniche e reparti manutenzione;
• linee di assemblaggio e postazioni di montaggio;
• aree Kanban e supermarket di produzione;
• laboratori tecnici e aree di servizio;
• gestione di minuterie, materiale elettrico, consumabili, kit e semilavorati.

La scelta della configurazione deve considerare il peso effettivo dei materiali, le dimensioni dei componenti, la frequenza di prelievo, la quota dei livelli e lo spazio frontale necessario per estrarre le cassette.

Portate, ancoraggio e dispositivi di sicurezza

• Portata per campata: 1000 kg di carico verticale;
• portata massima per coppia di slitte: 50 kg con carico uniformemente distribuito;
• sicurezza standard delle slitte: perni anti-sganciamento e fermo posteriore di fine corsa;
• anti-sfilamento anteriore: kit opzionale regolabile in funzione della cassetta;
• fissaggio a pavimento: piastre predisposte; tasselli e sistemi di ancoraggio non compresi.

La portata della campata e quella delle singole coppie di slitte sono limiti differenti e devono essere rispettati contemporaneamente. Il montaggio, la distribuzione dei carichi e il sistema di fissaggio devono essere definiti in modo coerente con la configurazione, la pavimentazione e le condizioni d’uso.

Produzione italiana in stabilimenti certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. I componenti della scaffalatura possono beneficiare della garanzia estesa del produttore fino a 10 anni, secondo le condizioni previste; contenitori e parti in plastica rimangono coperti dalla garanzia standard di 12 mesi. Sono esclusi, tra gli altri, cattivo stoccaggio, uso scorretto, usura naturale, modifiche effettuate dal cliente, impiego in ambienti aggressivi o esterni e utilizzi non conformi.

FAQ sugli scaffali porta contenitori Euro su slitte

Il kit anteriore anti-sfilamento è compreso nella configurazione standard?

No. Le slitte comprendono di serie i perni anti-sganciamento e il fermo posteriore di fine corsa. Il kit anteriore anti-sfilamento è un accessorio opzionale, utile quando si vuole estrarre quasi completamente la cassetta mantenendola vincolata alla struttura.

I tasselli per il fissaggio a pavimento sono compresi?

No. Le piastre di base sono predisposte per l’ancoraggio, ma tasselli e sistemi equivalenti devono essere scelti in funzione della tipologia, della resistenza e delle condizioni della pavimentazione.

È possibile riconfigurare i livelli o aggiungere campate dopo l’installazione?

Sì. Le coppie di slitte possono essere riposizionate sul passo verticale di 25 mm e il sistema può essere ampliato con campate compatibili. Prima della modifica devono essere verificati ingombri, crociere posteriori, fissaggi, carichi e distribuzione finale dei contenitori.

Come va gestito un componente che supera il bordo laterale della cassetta?

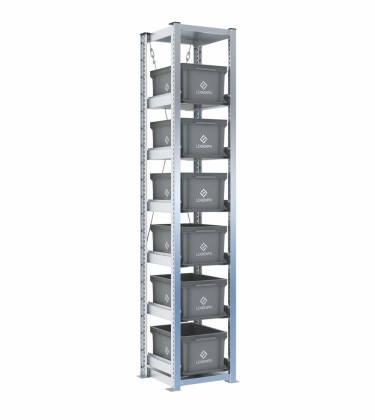

È necessario lasciare uno spazio verticale sufficiente sopra il contenitore e verificare che il componente non interferisca con estrazione, slitte o livelli sovrastanti. Nelle configurazioni H2000 con cassette 220h, le versioni a 6 livelli per campata offrono un distanziamento maggiore rispetto a quelle a 7 livelli.

Quali componenti sono coperti dalla garanzia estesa?

La garanzia estesa del produttore, fino a 10 anni e soggetta alle relative condizioni, riguarda i componenti della scaffalatura. Contenitori e parti in plastica sono coperti dalla garanzia standard di 12 mesi.

Le portate delle coppie di slitte possono essere sommate fino a raggiungere i 1000 kg della campata?

Sì, ma con una precisazione importante.

Ogni coppia di slitte può sostenere al massimo 50 kg, purché il carico sia distribuito uniformemente lungo le slitte.

La campata completa, formata dai 4 profili verticali, può sostenere complessivamente al massimo 1000 kg.

Quindi i carichi presenti sulle diverse coppie di slitte possono essere sommati, ma devono essere rispettati contemporaneamente entrambi i limiti:

• massimo 50 kg su ogni coppia di slitte;
• massimo 1000 kg complessivi nella campata.

Ad esempio, dal solo punto di vista aritmetico, 10 coppie di slitte caricate con 50 kg ciascuna corrispondono a:

• 10 × 50 kg = 500 kg

Questa configurazione è ammissibile perché la campata è assoggettata ad un carico di 500 Kg che risulta inferiore alla portata massima di 1000 kg della campata.

La verifica deve tenere conto anche della distribuzione dei carichi, del corretto montaggio, eventuale presenza di crociere e delle condizioni di fissaggio a pavimento.

Inoltre, la portata di 50 kg della coppia di slitte è valida per un carico uniformemente distribuito: un carico molto concentrato o posizionato in modo non uniforme può richiedere una verifica diversa.

In sintesi: 50 kg è il limite locale di ogni coppia di slitte, mentre 1000 kg è il limite globale della campata. Nessuno dei due deve essere superato.

Per informazioni, verifica configurazioni, portate o modalità di impiego particolari, il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il [modulo di contatto].
