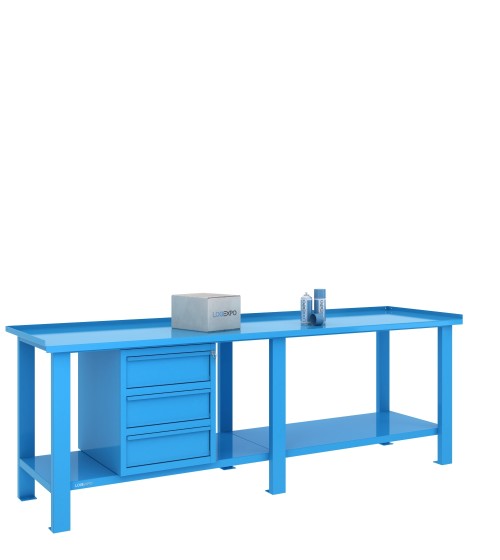

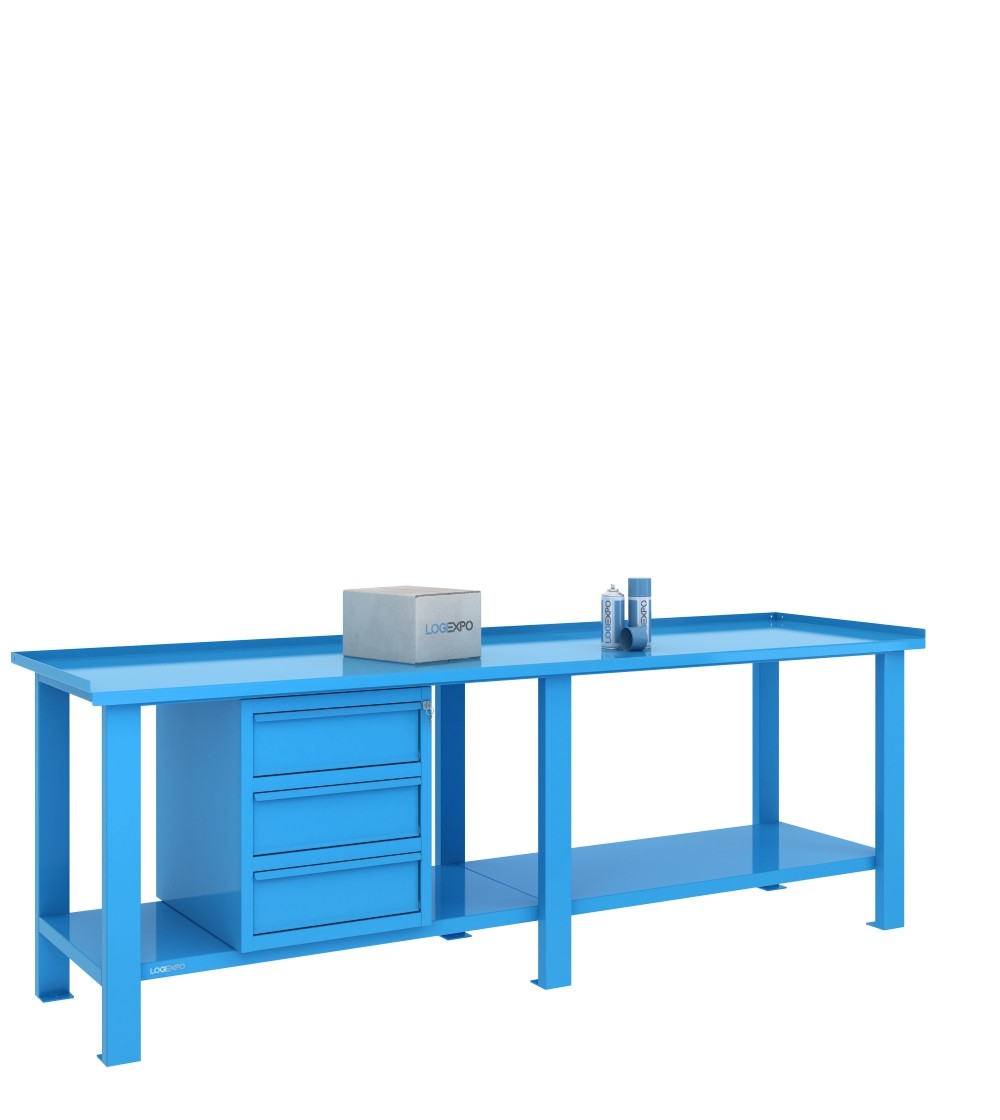

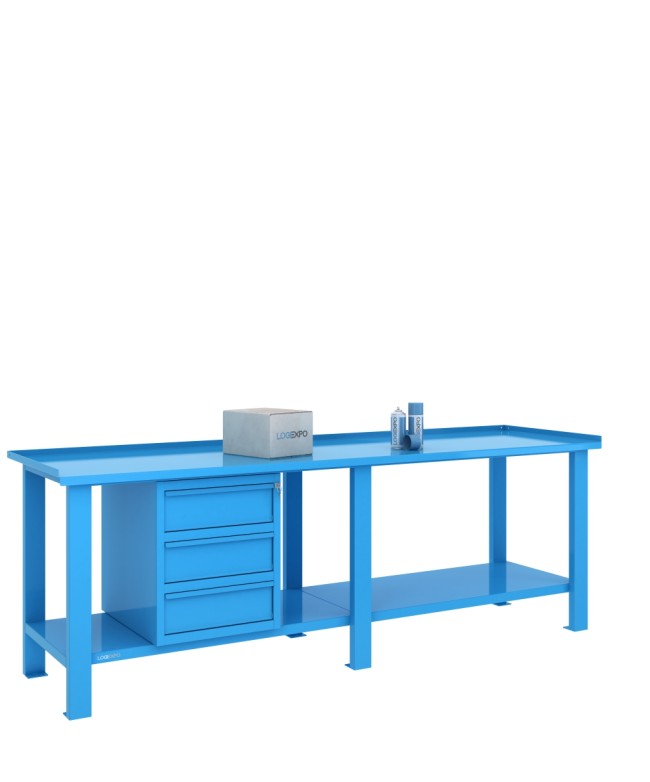

Tavolo da lavoro per officina 2500x700 con cassettiera a 3 cassetti

Tavolo da lavoro 2500x700 con cassettiera a tre cassetti e una campata libera

Il tavolo da lavoro per officina BML25-C3 combina un piano in lamiera da 2500x700 mm con una cassettiera a tre cassetti installata al centro di una delle due campate. L'altra campata rimane priva di blocchi accessori, conservando lo spazio sopra il ripiano inferiore strutturale per materiali e attrezzature compatibili con gli ingombri disponibili.

Questa configurazione permette di concentrare utensili, strumenti e piccoli componenti nei tre cassetti, senza occupare entrambe le campate con moduli chiusi. Può essere utilizzata, ad esempio, in postazioni di manutenzione meccanica, assemblaggio e attrezzaggio nelle quali occorre disporre di un contenimento organizzato e, contemporaneamente, di uno spazio sottopiano accessibile per materiali di maggiore ingombro.

Il piano è realizzato in un'unica lastra di lamiera spessore 3 mm, con superficie di lavoro a 860 mm da terra e portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.

Cassettiera a tre cassetti con chiusura centralizzata

La cassettiera è un blocco unico in lamiera spessore 8/10, con dimensioni esterne di 505x620x600h mm. Comprende tre cassetti sovrapposti, estraibili su guide con rulli di scorrimento e dotati di chiusura centralizzata.

Ciascun cassetto ha una portata di 60 kg. I tre vani estraibili possono essere utilizzati per organizzare utensili manuali, strumenti, elementi di fissaggio e piccoli ricambi secondo le esigenze del reparto. La suddivisione su tre livelli consente di distinguere i materiali per funzione, tipologia o frequenza di utilizzo, evitando di destinarvi stabilmente parte della superficie superiore del tavolo.

La chiusura centralizzata permette di gestire l'accesso ai tre cassetti mediante un unico sistema di chiusura del blocco, anziché attraverso tre serrature indipendenti.

Dimensioni interne, estrazione e accessibilità dei cassetti

La cassettiera misura esternamente 505×620×600h mm, mentre ciascun cassetto offre uno spazio utile interno di 410 mm in larghezza e 450 mm in profondità.

Le sponde laterali della vasca interna sono alte 120 mm, mentre l'altezza massima utile per il deposito dei materiali è di 140 mm. Il frontale, compresa la maniglia, ha altezza di 150 mm.

I cassetti quando sono aperti, presentano un ingombro frontale di 470 mm. Non si tratta quindi di cassetti a estrazione totale: nell'organizzazione dei materiali occorre tenere conto dell'accessibilità della parte più arretrata e dello spazio necessario davanti al blocco per aprire i cassetti e prelevarne il contenuto.

Per utilizzare vaschette portaminuteria, organizer o confezioni di ricambi all'interno dei cassetti è opportuno confrontarne le dimensioni esterne effettive con quelle utili dichiarate, considerando anche eventuali maniglie, bordi sporgenti e modalità di prelievo. Le misure della cassettiera non costituiscono da sole una garanzia di compatibilità con qualsiasi contenitore.

Campata senza accessori e due ripiani inferiori strutturali

La struttura da 2500 mm è suddivisa in due campate mediante sei montanti. Alla base sono presenti due ripiani strutturali rinforzati, distinti ma affiancati e complanari senza interspazio, uno per ciascuna campata.

Ogni ripiano è realizzato in lamiera spessore 10/10, saldato ai quattro montanti della propria campata e posizionato a 210 mm da terra. La portata è di 200 kg c.u.d. per ciascun ripiano.

Nella campata con la cassettiera alta 600 mm, il ripiano strutturale rimane presente, ma lo spazio per collocare e prelevare altri materiali è condizionato dall'ingombro del blocco.

Nella campata priva di accessori, invece, rimane un'altezza libera sottopiano nominale di 600 mm sopra il ripiano inferiore. Questa zona può essere utilizzata per cassette, contenitori, attrezzature o materiali compatibili con lo spazio effettivamente accessibile.

Il ripiano inferiore non lascia libero il volume fino al pavimento: per verificare la possibilità di sistemare contenitori o attrezzature occorre considerare anche larghezza, profondità, montanti e collegamenti metallici, oltre all'ingombro necessario per l'inserimento e il prelievo.

Organizzazione di una postazione di manutenzione o assemblaggio

La combinazione di una cassettiera concentrata in una sola campata e di un ripiano inferiore accessibile nell'altra permette di distinguere materiali che richiedono modalità di contenimento differenti.

In una postazione di manutenzione, ad esempio, i cassetti possono essere destinati a utensili manuali, strumenti e minuteria utilizzati durante gli interventi, mentre la campata non accessoriata può ospitare contenitori con ricambi o attrezzature che non richiedono una suddivisione in cassetti.

Per attività di assemblaggio, i tre cassetti possono invece essere organizzati per famiglie di componenti o per operazioni, mantenendo sul piano soltanto i materiali necessari alla fase in corso. Il ripiano inferiore della campata libera può essere utilizzato come spazio di supporto per contenitori di alimentazione della postazione, secondo le dimensioni e le modalità di approvvigionamento adottate.

La disposizione del blocco a tre cassetti in una sola campata lascia inoltre maggiore libertà nell'assegnare funzioni diverse alle due zone sottopiano, senza compromettere la continuità del piano superiore.

Piano in un'unica lastra di lamiera da 3 mm

Il piano di lavoro da 2500x700 mm è realizzato in un'unica lastra di lamiera spessore 30/10 (3 mm), senza giunzioni fra elementi affiancati in corrispondenza delle due campate.

La superficie di lavoro si trova a 860 mm da terra. I bordi sinistro, posteriore e destro sono rialzati di 30 mm e raggiungono la quota massima di 890 mm. Il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm con funzione antinfortunistica.

Il piano continuo permette di organizzare attività su componenti o gruppi meccanici che richiedono uno sviluppo orizzontale maggiore rispetto ai tavoli più compatti. I bordi rialzati sui tre lati costituiscono un elemento geometrico da considerare nella movimentazione dei pezzi; non trasformano il piano in una vasca per il contenimento di liquidi.

La portata di 1600 kg c.u.d. si riferisce all'intera superficie di lavoro, non a ogni campata separatamente. In presenza di attrezzature con appoggi concentrati o sollecitazioni operative, la distribuzione dei carichi deve essere valutata in relazione all'utilizzo previsto.

Struttura monoblocco e fissaggio della cassettiera

Il telaio metallico saldato è costituito da sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

Alla base dei montanti sono presenti piastre in lamiera spessore 3 mm con fori Ø12 mm, predisposti per l'eventuale ancoraggio al pavimento.

Il blocco a tre cassetti è fissato mediante viti e boccole filettate nelle predisposizioni sottopiano, in posizione centrale rispetto a una delle due campate. La struttura da 2500 mm prevede al massimo due blocchi accessori, uno per campata.

Poiché la configurazione BML25-C3 utilizza un solo blocco, la cassettiera può essere spostata nella campata opposta oppure può essere installato un secondo modulo compatibile nella campata attualmente libera. La possibilità di modifica dipende dalle predisposizioni della struttura e dalla tipologia di accessorio scelto.

Il telaio monoblocco è fornito già saldato e assemblato; anche la cassettiera viene fornita assemblata. Per completare l'allestimento occorre fissare il blocco alla struttura nei punti previsti.

La finitura è realizzata mediante verniciatura a forno con polveri termoindurenti. Sono disponibili Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor, con struttura e corpo della cassettiera in Grigio chiaro e frontali dei cassetti in Blu.

Dati tecnici della configurazione BML25-C3

• Tipologia: tavolo da lavoro per officina con cassettiera a tre cassetti e una campata senza blocchi accessori.
• Dimensioni del piano: 2500x700 mm.
• Materiale del piano: lamiera spessore 30/10 (3 mm), in un'unica lastra.
• Altezza della superficie di lavoro: 860 mm.
• Bordi del piano: rialzati di 30 mm a sinistra, sul retro e a destra; bordo anteriore ripiegato verso il basso di 30 mm.
• Altezza massima ai bordi rialzati: 890 mm.
• Portata del piano: 1600 kg c.u.d. sull'intera superficie.
• Struttura: monoblocco saldato a sei montanti, con due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10.
• Cassettiera: un blocco con tre cassetti sovrapposti, dimensioni esterne 505x620x600h mm, lamiera spessore 8/10.
• Guide cassetti: con rulli di scorrimento.
• Ingombro frontale cassetto aperto: 470 mm.
• Dimensioni utili interne di ciascun cassetto: 410x450 mm (larghezza x profondità).
• Altezza sponde interne: 120 mm.
• Altezza massima utile per materiali: 140 mm.
• Altezza frontale cassetto compresa maniglia: 150 mm.
• Portata cassetti: 60 kg ciascuno.
• Chiusura cassettiera: centralizzata per i tre cassetti.
• Ripiani inferiori strutturali: due, distinti, affiancati e complanari senza interspazio, uno per campata, in lamiera spessore 10/10.
• Quota ripiani inferiori: 210 mm da terra.
• Portata ripiani inferiori: 200 kg c.u.d. ciascuno.
• Altezza libera nominale nella campata senza accessori: 600 mm sopra il ripiano inferiore.
• Posizione della cassettiera: centrale rispetto a una delle due campate.
• Predisposizioni accessori: due posizioni complessive, una per campata; una occupata e una disponibile.
• Fissaggio modulo: viti e boccole filettate nei profili sottopiano.
• Piastre di base: spessore 3 mm, fori Ø12 mm per l'eventuale fissaggio al pavimento.
• Finiture: Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: telaio e cassettiera già assemblati; fissaggio del blocco alla struttura da completare.

Configurazioni alternative con cassetti e spazi sottopiano differenti

Il tavolo con un cassetto sospeso offre un contenimento più compatto, con maggiore spazio disponibile sotto il modulo rispetto alla cassettiera alta 600 mm.

Il tavolo con due cassetti sospesi distribuisce invece due moduli bassi, uno per campata, senza utilizzare una cassettiera a sviluppo verticale completo.

Se occorrono sei cassetti, il tavolo con due cassettiere a tre cassetti utilizza entrambe le campate per il contenimento estraibile.

Quando servono un cassetto e uno spazio chiuso per attrezzature di maggiore ingombro, il tavolo con cassetto sospeso e armadietto separato adotta due moduli differenti, uno per campata.

Per valutare le altre dimensioni e configurazioni è disponibile la categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con cassettiera a tre cassetti

Se l'approvvigionamento dei componenti avviene con cassette, quale campata conviene lasciare libera?

La scelta dipende dal percorso di alimentazione della postazione. Può essere utile lasciare senza cassettiera la campata sul lato dal quale vengono consegnate e prelevate più frequentemente le cassette, verificando che siano compatibili con lo spazio sul ripiano inferiore e con le modalità di movimentazione. La cassettiera può essere collocata nell'altra campata, dove gli utensili risultano più facilmente accessibili durante la lavorazione. Occorre considerare anche i percorsi degli operatori e lo spazio necessario per aprire i cassetti senza interferire con il transito dei materiali. La struttura consente di scegliere quale delle due campate destinare alla cassettiera.
