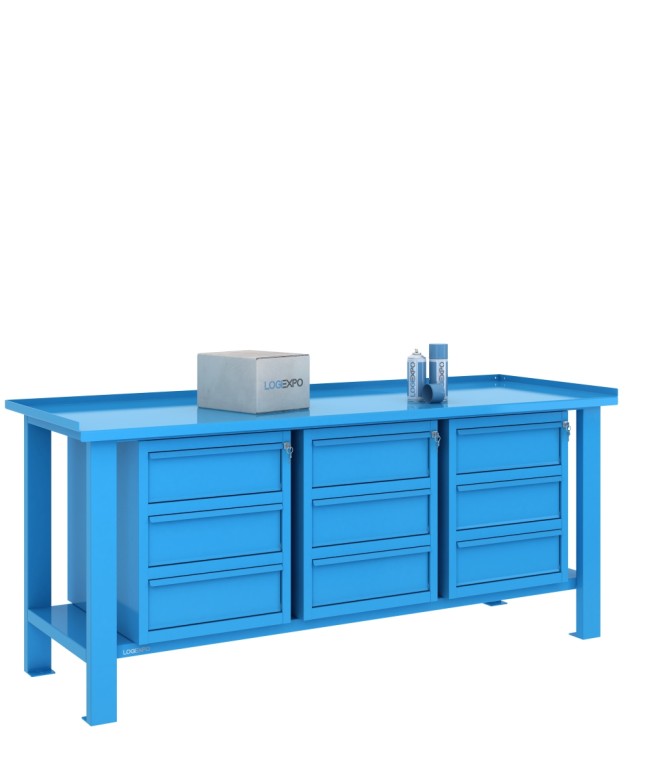

Tavolo da lavoro 2000x700 con 9 cassetti

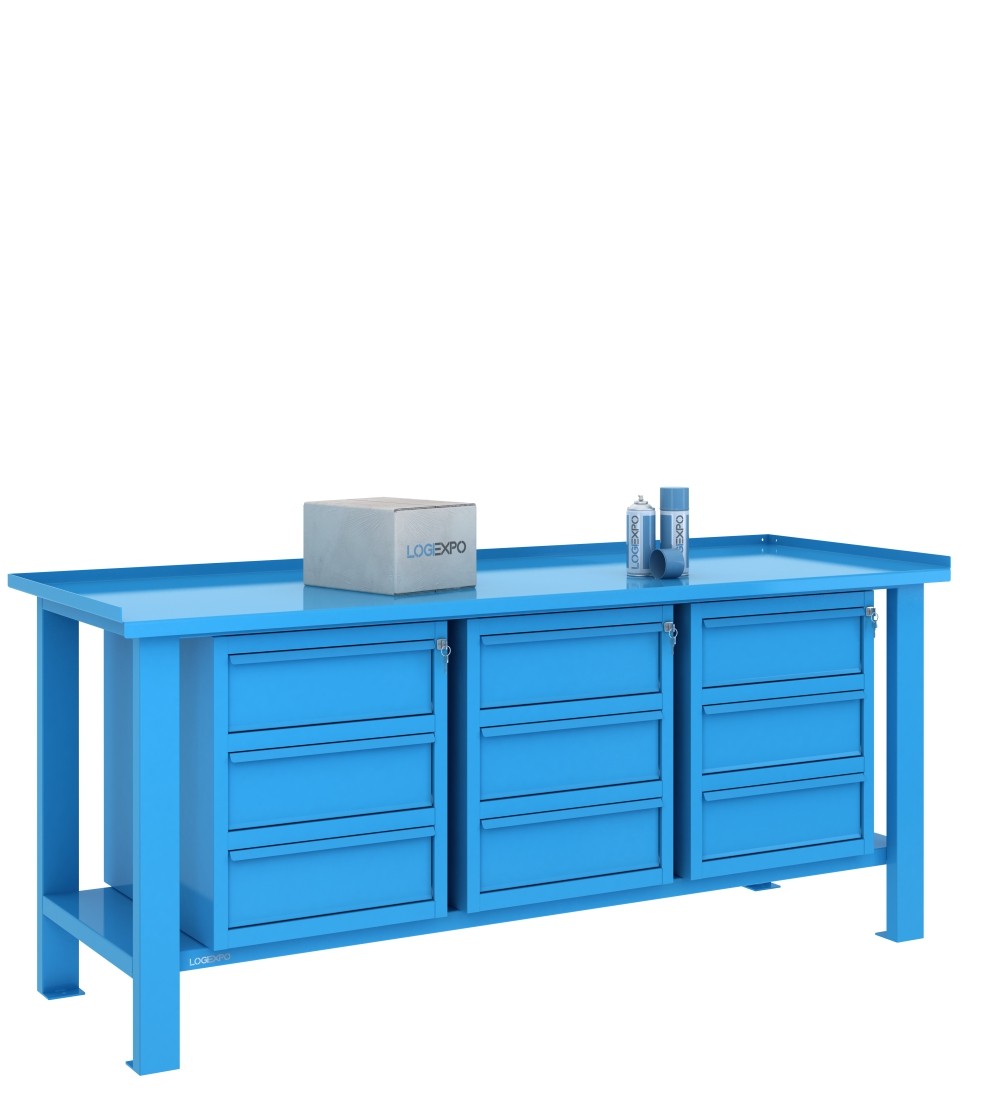

Tavolo da lavoro 2000x700 con nove cassetti in tre cassettiere

Questo tavolo da lavoro per officina da 2000x700 mm è dotato di piano in lamiera spessore 3 mm e di nove cassetti distribuiti in tre cassettiere indipendenti, ciascuna formata da tre cassetti sovrapposti.

La configurazione utilizza tutte le predisposizioni disponibili sotto il piano, collocando un blocco di contenimento nelle posizioni sinistra, centrale e destra.

I nove cassetti consentono di suddividere utensili, strumenti e componenti in più vani estraibili. La presenza di tre cassettiere separate permette inoltre di organizzare il contenimento in tre gruppi, ciascuno dotato della propria chiusura centralizzata.

Questa versione è indicata quando la postazione richiede una distribuzione articolata degli utensili in cassetti e non è prioritario mantenere spazi aperti sottopiano o disporre di vani armadietto con sportello.

Tre cassettiere indipendenti con chiusura centralizzata

Il tavolo comprende tre cassettiere da 505x620x600 mm (altezza), realizzate in lamiera spessore 8/10.

Ogni cassettiera contiene tre cassetti montati su guide, con portata dichiarata di 60 kg per cassetto.

I tre cassetti di ciascun blocco sono gestiti da una chiusura centralizzata. Le cassettiere costituiscono quindi tre gruppi indipendenti, ognuno con il proprio sistema di chiusura.

Non si tratta di una cassettiera unica a nove cassetti e non è prevista una chiusura centralizzata comune a tutti e tre i blocchi.

Questa distinzione è importante sia per l'organizzazione degli utensili sia per l'eventuale riconfigurazione della postazione: ogni cassettiera è un elemento autonomo, fissato alla struttura del tavolo mediante le predisposizioni sottopiano.

Come organizzare nove cassetti in una postazione operativa

La presenza di nove cassetti può essere sfruttata attraverso una suddivisione per tipologia di utensili, fase di lavorazione o gruppo di attività.

In una postazione di manutenzione, ad esempio, una cassettiera può essere destinata agli utensili manuali di uso frequente, una seconda agli strumenti e agli accessori per interventi specifici e la terza ai componenti e ai materiali complementari.

In un reparto di assemblaggio la distribuzione può seguire invece la sequenza del processo: preparazione, montaggio e controllo. Ogni gruppo di tre cassetti raccoglie gli strumenti necessari alla relativa fase operativa.

La disposizione deve essere adattata alla frequenza di prelievo e agli ingombri effettivi dei materiali. Il numero elevato di cassetti non sostituisce la verifica delle dimensioni utili interne e della compatibilità con le attrezzature da riporre.

Il criterio di scelta di questa configurazione è quindi la possibilità di mantenere tre gruppi di contenimento a tre livelli, distribuiti lungo il tavolo, evitando di concentrare tutti gli utensili in una sola zona sottopiano.

Tre posizioni sottopiano completamente attrezzate

La struttura da 2000 mm dispone di tre predisposizioni di fissaggio: sinistra, centro e destra. Nella configurazione con nove cassetti sono tutte occupate dalle tre cassettiere.

I blocchi vengono fissati ai profili metallici mediante viti e boccole filettate predisposte nella struttura. Le cassettiere sono fornite già assemblate e possono essere rimosse e riposizionate utilizzando i punti di fissaggio compatibili.

Poiché ogni posizione contiene una cassettiera, non è possibile aggiungere contemporaneamente un quarto blocco accessorio.

Se successivamente occorre introdurre un vano con sportello oppure un cassetto sospeso, è possibile valutare la sostituzione di uno dei tre blocchi con un accessorio compatibile.

La sostituzione di una cassettiera con un vano armadietto modifica il rapporto tra contenimento estraibile e contenimento chiuso; la sostituzione con un cassetto sospeso riduce invece il numero complessivo dei cassetti e libera parte del volume verticale sottostante.

Ripiano inferiore e spazio occupato dalle cassettiere

Il tavolo è dotato di un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10, saldato alla struttura e posizionato a 210 mm da terra.

La portata del ripiano inferiore è di 200 kg. Il ripiano rimane presente anche con tutte e tre le cassettiere installate.

L'altezza libera nominale sottopiano, in assenza di accessori, è di 600 mm. Le tre cassettiere hanno anch'esse un'altezza esterna di 600 mm e occupano pertanto sostanzialmente tutto lo sviluppo verticale disponibile nelle rispettive posizioni.

Questa configurazione privilegia il contenimento nei cassetti rispetto alla possibilità di collocare contenitori o attrezzature sul ripiano inferiore.

Per comprendere la differenza con i cassetti sospesi è utile confrontare le rispettive altezze: un modulo sospeso misura 224 mm e lascia, rispetto ai 600 mm nominali disponibili, 376 mm di altezza residua nominale. La cassettiera da 600 mm assorbe invece l'intera altezza nominale prevista per il blocco.

La quota residua di 376 mm è ricavata dalla differenza tra l'altezza disponibile e l'ingombro del cassetto sospeso. L'effettivo inserimento di contenitori richiede comunque di considerare anche gli ingombri dei collegamenti strutturali e lo spazio di accesso.

Questo confronto rende evidente che, a parità di larghezza del tavolo, una configurazione con tre cassettiere e una con tre cassetti sospesi rispondono a esigenze diverse di organizzazione del sottopiano.

Piano in lamiera da 3 mm con bordi rialzati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra. La quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

La distinzione tra altezza operativa e quota massima deve essere considerata quando il tavolo viene installato vicino a pareti, macchinari o altre postazioni.

La presenza dei bordi rialzati non identifica il piano come una vasca a tenuta per il contenimento di liquidi.

Struttura monoblocco saldata e predisposizioni di fissaggio

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura monoblocco viene fornita già saldata e assemblata. Anche le tre cassettiere sono fornite assemblate e devono essere fissate alle predisposizioni sottopiano.

L'eventuale ancoraggio a terra deve essere valutato in funzione delle caratteristiche del pavimento e delle condizioni effettive di impiego.

Portata del piano, dei nove cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei nove cassetti montati su guide ha una portata dichiarata di 60 kg. Il ripiano inferiore strutturale rinforzato ha invece una portata di 200 kg.

Le portate sono riferite a componenti diversi e devono essere considerate secondo la rispettiva funzione. Il valore di 500 kg c.u.d. riguarda il piano di lavoro e non deve essere confuso con la portata dei singoli cassetti.

La somma aritmetica delle portate dei nove cassetti è pari a 540 kg, ma questo calcolo non costituisce una dichiarazione autonoma della portata complessiva del tavolo o una verifica delle condizioni di utilizzo simultaneo a pieno carico.

Per attrezzature che producono carichi concentrati o sollecitazioni dinamiche sul piano, occorre valutare le condizioni effettive d'impiego senza assimilarle automaticamente alla portata uniformemente distribuita.

Dati tecnici del tavolo con nove cassetti

• Riferimento configurazione: BML20-3C3;
• SKU: 07.121.1834;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• materiale del piano: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm su tre lati; bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassettiere: 3 indipendenti, ciascuna da 505x620x600 mm (altezza);
• composizione di ogni cassettiera: 3 cassetti con chiusura centralizzata;
• materiale delle cassettiere: lamiera spessore 8/10;
• cassetti complessivi: 9 montati su guide;
• portata per cassetto: 60 kg;
• chiusure: 3 gruppi centralizzati, uno per ciascuna cassettiera;
• vani con sportello: assenti;
• posizioni di fissaggio: sinistra, centro e destra, tutte occupate;
• ripiano inferiore strutturale rinforzato: lamiera spessore 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera nominale sottopiano senza accessori: 600 mm;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Quando non occorrono nove cassetti, il tavolo con sei cassetti in due cassettiere mantiene una delle tre posizioni sottopiano priva di accessori.

La configurazione con sei cassetti e un vano con sportello utilizza invece tre blocchi, ma riserva una posizione a un armadietto con ripiano interno anziché alla terza cassettiera.

Se occorre conservare una maggiore altezza libera sopra il ripiano inferiore, il tavolo con tre cassetti sospesi distribuisce tre moduli da 224 mm nelle medesime posizioni, mantenendo un'altezza residua nominale di 376 mm sotto ciascun modulo.

Per chi necessita di nove cassetti ma preferisce una superficie di lavoro in legno, è disponibile anche il banco con piano in faggio multistrato e nove cassetti. La superficie di lavoro in questo caso si trova a 885 mm da terra ed è costituita da un pannello di faggio multistrato spessore 35 mm.

Le altre configurazioni con piano metallico sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, struttura e corpi delle tre cassettiere sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con nove cassetti

Se serve un tavolo più largo, la versione da 2500 mm permette di mantenere lo stesso allestimento con nove cassetti?

Non con la configurazione standard dei blocchi sottopiano prevista per le due larghezze. Il tavolo da 2000 mm dispone di tre posizioni di fissaggio e può quindi ospitare tre cassettiere da tre cassetti, per un totale di nove. La struttura da 2500 mm ha invece sei montanti ed è suddivisa in due campate, ciascuna predisposta per un solo blocco accessorio: con due cassettiere da tre cassetti si ottengono quindi sei cassetti complessivi. La versione da 2500 mm offre un piano più lungo e una portata di 1600 kg c.u.d., ma non replica automaticamente la capacità di contenimento a nove cassetti della configurazione da 2000 mm. Per esigenze differenti occorre valutare una soluzione specifica.
