Tavolo da lavoro 2000x700 con 5 cassetti

Tavolo da lavoro 2000x700 con cinque cassetti in tre moduli sottopiano

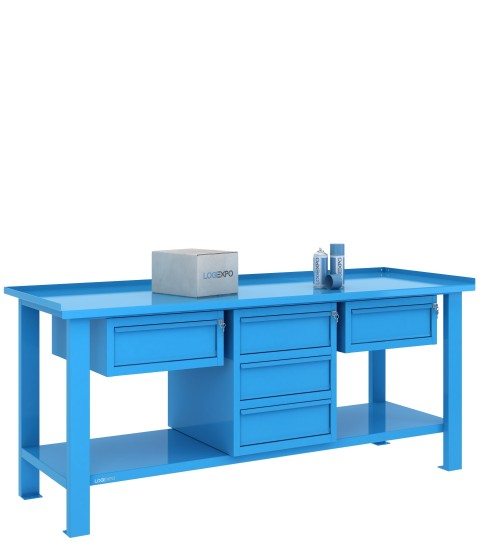

La configurazione BML20-2C1C3 identifica il tavolo da lavoro per officina monoblocco da 2000x700 mm, con piano in lamiera spessore 3 mm e cinque cassetti distribuiti in tre moduli distinti: due cassetti sospesi e un blocco a tre cassetti.

La composizione utilizza tutte e tre le posizioni di fissaggio disponibili sotto il piano. Rispetto alle versioni con soli cassetti sospesi, integra una cassettiera a più livelli; rispetto alle configurazioni con soli blocchi alti, conserva maggiore spazio sopra il ripiano inferiore nelle due zone occupate dai moduli sospesi.

Questa soluzione permette di organizzare utensili, accessori e piccoli componenti in cinque vani estraibili, differenziando le zone di contenimento in funzione del processo svolto sulla postazione.

Due cassetti sospesi e un blocco a tre cassetti

I due cassetti sospesi appartengono a moduli indipendenti da 505x620x224 mm (altezza). Ciascun modulo è realizzato in lamiera spessore 8/10, comprende un cassetto montato su guide ed è dotato di serratura.

Il terzo elemento è un blocco da 505x620x600 mm (altezza), anch'esso in lamiera spessore 8/10, contenente tre cassetti con chiusura centralizzata.

Ogni cassetto ha una portata di 60 kg. I due moduli sospesi dispongono di serrature proprie, mentre i tre cassetti del blocco alto sono gestiti dalla chiusura centralizzata della cassettiera.

La distinzione tra i moduli è rilevante nell'organizzazione della postazione: i due cassetti sospesi offrono punti di contenimento separati nella parte alta del sottopiano, mentre il blocco a tre cassetti permette di suddividere su più livelli materiali e utensili appartenenti a una stessa area operativa.

Tre predisposizioni sottopiano tutte occupate

La struttura del tavolo da 2000 mm comprende tre posizioni di fissaggio: sinistra, centro e destra. Nella configurazione BML20-2C1C3 sono tutte utilizzate dai tre moduli forniti.

I due cassetti sospesi e la cassettiera a tre cassetti sono elementi distinti, fissati alle predisposizioni presenti nei profili metallici sottopiano. La loro collocazione può essere modificata anche successivamente, compatibilmente con gli ingombri e con i punti di ancoraggio della struttura.

La scelta della disposizione deve considerare l'area del piano in cui si svolgono le operazioni, la frequenza di prelievo degli utensili e la necessità di utilizzare anche il ripiano inferiore.

Poiché il tavolo ospita già il numero massimo di tre moduli, l'eventuale inserimento di una diversa tipologia di contenimento richiede una riconfigurazione degli elementi installati.

Organizzazione degli utensili su cinque cassetti

La presenza di due cassetti sospesi e di una cassettiera a tre livelli consente di distinguere materiali e attrezzature in base alla funzione o alla fase operativa.

In una postazione di manutenzione, ad esempio, i cassetti sospesi possono essere destinati agli utensili richiesti con maggiore frequenza nelle rispettive zone del piano, mentre il blocco a tre cassetti può raccogliere attrezzature, accessori e componenti suddivisi per tipologia di intervento.

In un'attività di preparazione o assemblaggio, la distribuzione può seguire invece le diverse fasi del lavoro. Si tratta di criteri organizzativi possibili: la disposizione effettiva dipende dai materiali utilizzati, dalle dimensioni degli utensili e dalla sequenza delle operazioni.

Il vantaggio della configurazione non consiste quindi soltanto nel numero dei cassetti, ma nella possibilità di utilizzare due punti di contenimento sospesi e un blocco a tre livelli all'interno della stessa postazione.

Spazio disponibile sopra il ripiano inferiore

Il tavolo integra un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10, saldato alla base della struttura e posizionato a 210 mm da terra. La sua portata è di 200 kg.

In assenza di accessori, l'altezza libera nominale sottopiano è di 600 mm. Nella configurazione a cinque cassetti, i moduli sospesi alti 224 mm lasciano una porzione di spazio utilizzabile sopra il ripiano inferiore nelle due posizioni che occupano.

Il blocco a tre cassetti, alto 600 mm, impegna invece sostanzialmente l'altezza disponibile nella propria posizione. La distribuzione dello spazio sotto il piano non è quindi uniforme lungo tutta la larghezza del tavolo.

Per collocare contenitori o attrezzature sul ripiano inferiore occorre verificare gli ingombri effettivi e l'accessibilità delle singole zone, considerando anche montanti e collegamenti strutturali.

Piano in lamiera da 3 mm con bordi su tre lati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra; la quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

Le due misure identificano elementi diversi del piano e devono essere considerate separatamente quando il tavolo viene collocato vicino a pareti, attrezzature o altre strutture del reparto.

Struttura metallica monoblocco saldata

La struttura portante è composta da quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10, collegati mediante elementi anteriori, posteriori e laterali sottopiano in tubolare 40x40 mm, anch'essi di spessore 15/10.

Alla base sono presenti piastre in acciaio spessore 3 mm, provviste di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura monoblocco è fornita già saldata e assemblata. Anche i moduli accessori vengono forniti assemblati e devono essere fissati alle predisposizioni sottopiano.

L'eventuale ancoraggio al pavimento deve essere valutato in relazione alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ognuno dei cinque cassetti dispone di una portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha una portata di 200 kg.

Le portate si riferiscono a elementi differenti e devono essere rispettate separatamente. La presenza di cinque cassetti non modifica la portata dichiarata per il piano di lavoro.

Per attrezzature che applicano carichi concentrati o sollecitazioni dinamiche è necessario valutare le condizioni effettive di impiego, senza assimilare tali carichi alla portata uniformemente distribuita.

Dati tecnici della configurazione BML20-2C1C3

• Configurazione: BML20-2C1C3, cinque cassetti in tre moduli;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm a sinistra, sul retro e a destra; bordo anteriore ripiegato verso il basso di 30 mm;
• portata piano: 500 kg c.u.d.;
• montanti verticali: 4, in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassetti sospesi: 2, in moduli separati da 505x620x224 mm (altezza) ciascuno;
• blocco a tre cassetti: 1, dimensioni 505x620x600 mm (altezza);
• materiale dei moduli: lamiera spessore 8/10;
• portata di ciascun cassetto: 60 kg;
• chiusure: serratura individuale per ciascun cassetto sospeso e chiusura centralizzata per i tre cassetti del blocco alto;
• predisposizioni sottopiano: sinistra, centro e destra, tutte occupate nella configurazione iniziale;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla struttura, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera sottopiano senza accessori: 600 mm nominali;
• piastre di base: acciaio spessore 3 mm, con fori Ø12 mm predisposti per eventuale fissaggio al pavimento.

Configurazioni alternative da 2000 mm

Quando sono sufficienti due cassetti indipendenti e si vuole mantenere una posizione sottopiano completamente libera, è disponibile il tavolo da lavoro con due cassetti sospesi.

La versione con quattro cassetti combina un modulo sospeso e un blocco a tre cassetti, occupando due posizioni sottopiano anziché tre.

Per disporre di sei cassetti ripartiti in due cassettiere a tre livelli è disponibile il tavolo da lavoro con sei cassetti. Questa alternativa lascia libera una delle tre predisposizioni, ma occupa maggiormente lo spazio verticale nelle due posizioni attrezzate.

Le altre configurazioni della famiglia sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

La configurazione BML20-2C1C3 è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu, con struttura e corpi dei moduli in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul tavolo da lavoro BML20-2C1C3

Se in futuro serve anche un vano con sportello, è possibile mantenere cinque cassetti senza sostituire il tavolo?

Sì, mediante una riconfigurazione compatibile con le predisposizioni esistenti. Una possibilità consiste nel sostituire uno dei due cassetti sospesi con un blocco misto alto 600 mm, formato da un cassetto e un vano con sportello. Il risultato mantiene cinque cassetti complessivi: tre nella cassettiera, uno sospeso e uno nel blocco misto, aggiungendo un vano chiuso. Il nuovo blocco occupa però maggiore spazio verticale sopra il ripiano inferiore. La configurazione accessoria deve essere verificata in fase di richiesta.

Se il ripiano inferiore deve ospitare contenitori, è indifferente collocare la cassettiera a tre cassetti al centro oppure lateralmente?

No. Il blocco a tre cassetti è alto 600 mm e occupa sostanzialmente tutto lo spazio verticale disponibile nella propria posizione. I due cassetti sospesi, alti 224 mm, lasciano invece una maggiore disponibilità di spazio sopra il ripiano inferiore. Conviene quindi collocare la cassettiera nella zona in cui non occorre utilizzare quel volume per contenitori, verificando gli ingombri e l'accessibilità delle altre due zone prima di definire la disposizione definitiva.
