Tavolo da lavoro 1500x700 con 3 cassetti e vano con sportello

Tavolo da lavoro 1500x700 con 3 cassetti e vano con sportello

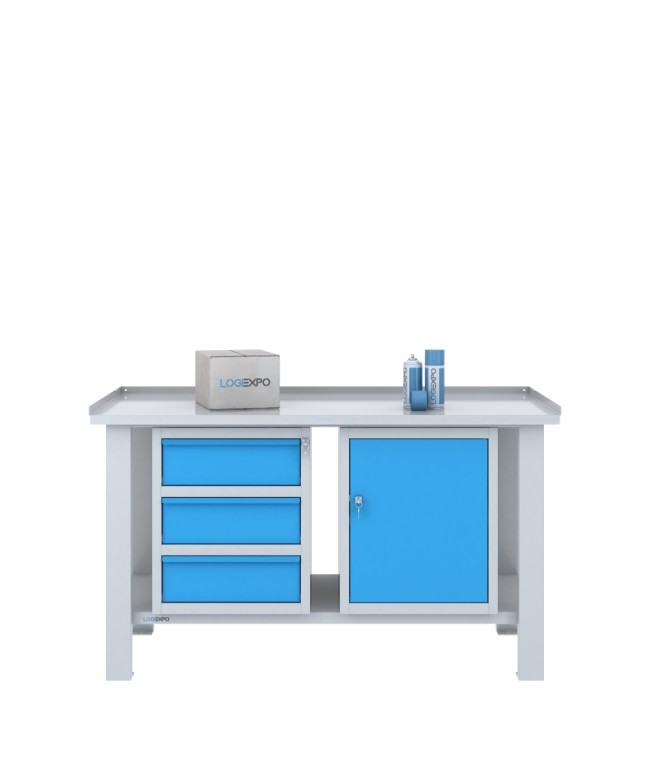

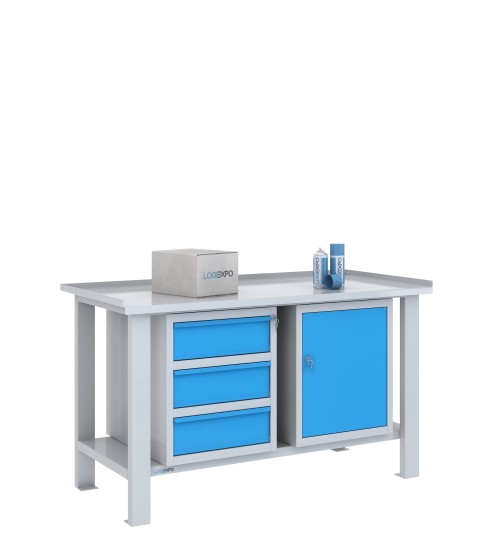

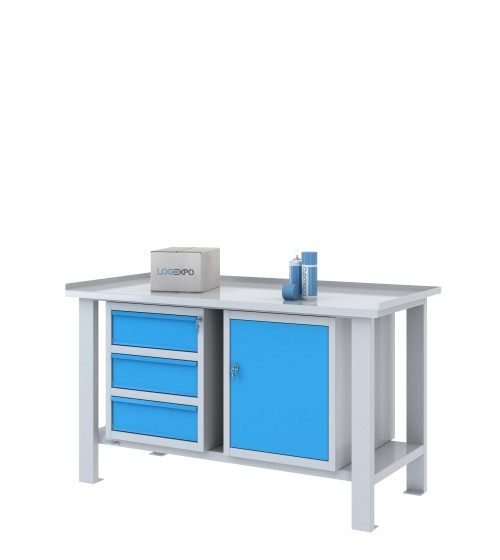

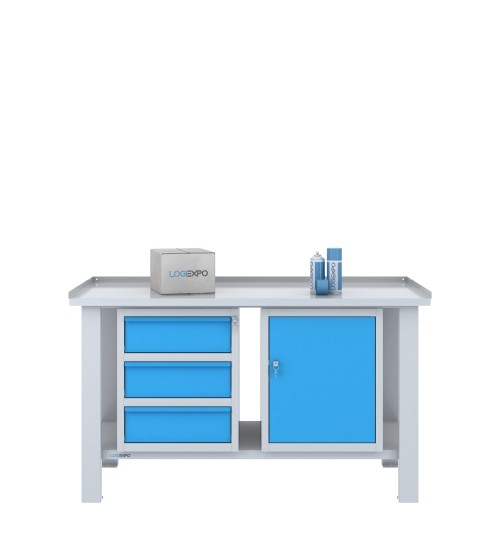

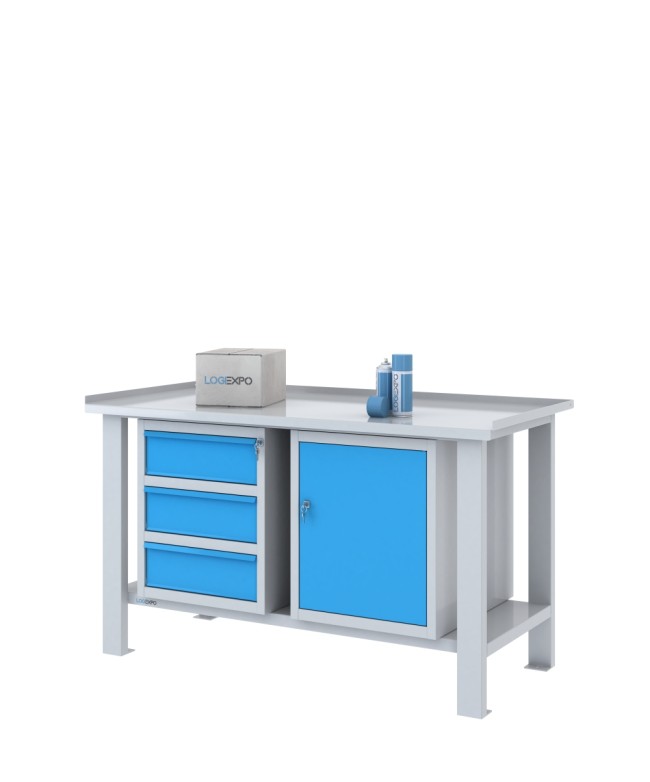

La configurazione BML15-C3SP identifica il tavolo da lavoro monoblocco da 1500x700 mm con due blocchi sottopiano alti 600 mm: una cassettiera a 3 cassetti e un secondo blocco destinato al vano armadietto con ripiano interno e sportello.

La configurazione affianca quindi due modalità di contenimento differenti: tre volumi estraibili separati per utensili e componenti e un vano chiuso di maggiore sviluppo verticale per materiali o attrezzature che non richiedono la stessa suddivisione in cassetti.

Blocco a 3 cassetti e vano armadietto separato

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Integra tre cassetti montati su guide, con portata di 60 kg ciascuno e chiusura centralizzata.

Il secondo blocco misura anch'esso 505x620x600h mm ed è realizzato in lamiera spessore 8/10. È destinato al solo vano armadietto, dotato di ripiano interno asportabile con portata di 40 kg e sportello con chiusura a chiave.

I due moduli sono fisicamente distinti: la cassettiera e il vano possono quindi essere posizionati sui due lati della struttura secondo l'organizzazione richiesta dalla postazione.

Chiusure della cassettiera e del vano

I tre cassetti della cassettiera sono gestiti dalla chiusura centralizzata del relativo blocco. Il vano armadietto appartiene a un modulo separato e dispone di uno sportello con propria serratura a chiave. I due sistemi di chiusura sono indipendenti.

Posizionamento laterale dei due blocchi sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando vengono installati due blocchi sono utilizzabili esclusivamente le due posizioni laterali.

Nella BML15-C3SP il blocco a 3 cassetti occupa quindi un lato e il vano armadietto quello opposto. La predisposizione centrale rimane fisicamente presente nella struttura ma non può essere utilizzata contemporaneamente ai due blocchi.

I due blocchi possono essere scambiati tra sinistra e destra anche successivamente, utilizzando le predisposizioni presenti sulla struttura.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombro dei blocchi

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

Sia la cassettiera sia il vano armadietto sono alti 600 mm. Con entrambi i blocchi installati, il ripiano strutturale rimane presente sotto i moduli ma la configurazione impegna praticamente tutto il volume sottopiano utile del tavolo da 1500 mm.

Portate del piano, dei cassetti e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei tre cassetti ha portata di 60 kg, il ripiano interno asportabile del vano ha portata di 40 kg e il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C3SP

• Configurazione: BML15-C3SP;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco a 3 cassetti: 505x620x600h mm, lamiera 8/10, 3 cassetti su guide da 60 kg ciascuno, chiusura centralizzata;
• blocco con vano armadietto: 505x620x600h mm, lamiera 8/10;
• vano con sportello: 1, con ripiano interno asportabile da 40 kg e chiusura a chiave;
• cassetti complessivi: 3;
• posizione dei blocchi: laterale sinistra + laterale destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni con cassetto sospeso e vano con sportello, con 4 cassetti e vano, con 6 cassetti oppure con due vani con sportello. La BML15-C3SP abbina un blocco dedicato alla suddivisione su tre cassetti a un secondo blocco destinato interamente al contenimento chiuso.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei tre cassetti e dello sportello in Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-C3SP

Cosa cambia rispetto alla versione con cassetto sospeso e vano con sportello?

Il vano armadietto rimane della stessa tipologia, ma cambia il modulo installato sul lato opposto. La versione con cassetto sospeso utilizza un modulo alto 224 mm con un solo cassetto, lasciando maggiore sviluppo verticale disponibile sopra il ripiano inferiore in quella zona. La BML15-C3SP utilizza invece un blocco alto 600 mm con 3 cassetti: aumenta quindi il numero di volumi estraibili, ma impegna maggiormente il sottopiano. La scelta dipende dal rapporto richiesto tra contenimento nei cassetti e spazio inferiore da mantenere disponibile.

Quando può essere preferibile questa configurazione alla versione con 6 cassetti?

Quando non serve destinare entrambi i lati del sottopiano alla suddivisione in cassetti. La versione con 6 cassetti utilizza due cassettiere a 3 cassetti; la BML15-C3SP mantiene invece una cassettiera a 3 cassetti e dedica il secondo blocco a un vano chiuso con ripiano. Può quindi essere più coerente quando, oltre agli utensili o componenti organizzabili nei cassetti, devono rimanere presso la postazione oggetti di maggiore ingombro che beneficiano di un volume armadietto.

I tre cassetti e il vano con sportello possono essere gestiti con accessi separati?

Sì. I tre cassetti appartengono a un blocco con chiusura centralizzata, mentre lo sportello del vano appartiene a un secondo blocco ed è dotato della propria chiusura a chiave. Cassettiera e vano sono quindi gestiti tramite sistemi di chiusura distinti. Se una chiave unificata tra i due blocchi è un requisito della fornitura, deve essere verificata prima dell'ordine con l'assistenza tecnica LogiExpo: tel. 051 558776, email info@logiexpo.it oppure tramite il modulo di contatto.
