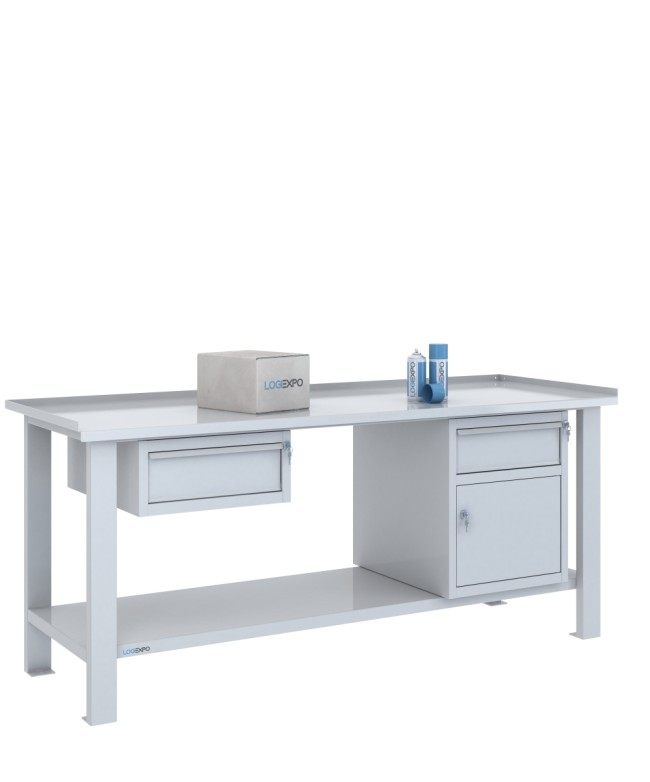

Tavolo da lavoro 2000x700 con 2 cassetti e 1 vano con sportello

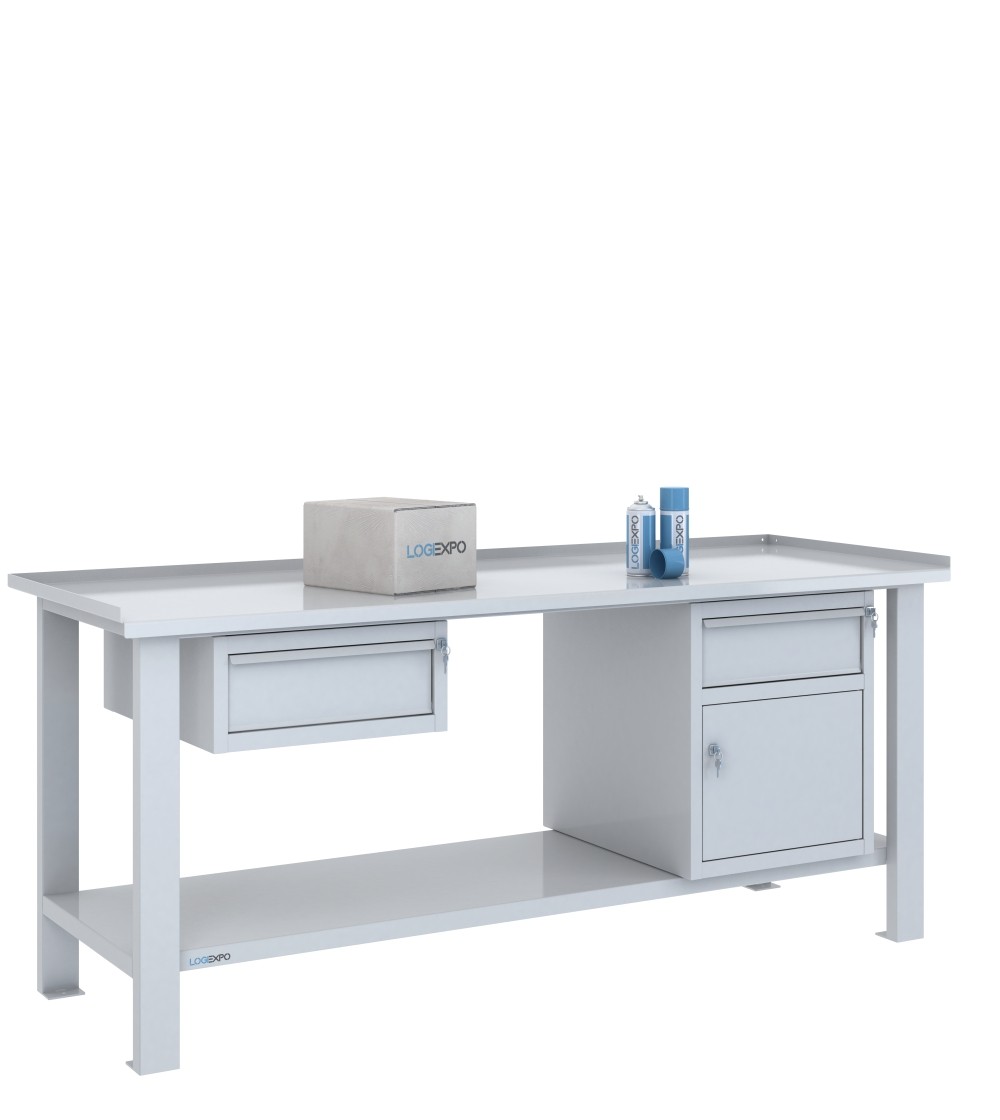

Tavolo da lavoro 2000x700 con due cassetti e un vano con sportello

Questo tavolo da lavoro per officina da 2000x700 mm combina un piano in lamiera spessore 3 mm con due cassetti indipendenti e un vano armadietto con sportello.

La configurazione è composta da due accessori sottopiano distinti: un cassetto sospeso alto 224 mm e un blocco misto alto 600 mm, che integra un secondo cassetto e un vano inferiore con ripiano interno asportabile.

I due moduli occupano due delle tre predisposizioni disponibili sulla struttura. La terza posizione rimane priva di accessori, mantenendo una zona aperta sopra il ripiano inferiore strutturale.

Questa combinazione è pertinente quando la postazione deve offrire contemporaneamente contenimento estraibile, un vano chiuso e spazio sottopiano non completamente attrezzato.

Un cassetto sospeso e un blocco misto: struttura dei due moduli

Il primo accessorio è un cassetto sospeso da 505x620x224 mm (altezza), realizzato in lamiera spessore 8/10, montato su guide e dotato di serratura.

Il secondo accessorio è un blocco misto da 505x620x600 mm (altezza), anch'esso in lamiera spessore 8/10. Comprende un cassetto superiore e un vano armadietto inferiore con ripiano interno asportabile e sportello.

Ogni cassetto ha una portata dichiarata di 60 kg. Il ripiano interno del vano con sportello ha una portata di 40 kg.

Le chiusure sono indipendenti: il cassetto sospeso dispone della propria serratura, mentre il cassetto e lo sportello del blocco misto utilizzano serrature distinte e chiavi separate e differenziate.

Il tavolo presenta quindi tre accessi chiudibili individualmente, distribuiti su due blocchi fisici. Il cassetto superiore e il vano armadietto del blocco misto appartengono alla stessa unità e non possono essere riposizionati separatamente.

Tre zone sottopiano con altezze disponibili differenti

Una delle caratteristiche più utili della configurazione BML20-C1CS è la diversa occupazione dello spazio verticale sotto il piano.

La struttura da 2000 mm dispone di tre posizioni predisposte per i blocchi accessori. In assenza di moduli, l'altezza libera nominale sottopiano è di 600 mm.

Con i due accessori installati si ottengono tre situazioni differenti:

• Posizione senza modulo: rimangono disponibili 600 mm di altezza nominale sopra il ripiano inferiore strutturale.
• Posizione con cassetto sospeso: il modulo occupa 224 mm e lascia 376 mm di altezza residua nominale, calcolati sottraendo 224 mm ai 600 mm disponibili.
• Posizione con blocco misto: il modulo alto 600 mm occupa l'intera altezza nominale prevista, suddividendola tra il cassetto superiore e il vano con sportello.

Questa distribuzione permette di differenziare l'organizzazione dello spazio: gli utensili possono essere riposti nei due cassetti, i materiali complementari nel vano armadietto e gli oggetti più ingombranti nelle zone del ripiano inferiore che conservano altezza disponibile.

Le altezze indicate descrivono la geometria nominale del sottopiano. Per collocare un contenitore occorre considerare anche la sua larghezza, la profondità, i collegamenti strutturali e lo spazio necessario per inserirlo e prelevarlo.

Il vantaggio della configurazione non deriva quindi soltanto dal numero degli accessori, ma dalla possibilità di utilizzare lo stesso tavolo con tre differenti livelli di occupazione sottopiano.

Organizzazione della postazione per frequenza di utilizzo

I due cassetti possono essere destinati a dotazioni differenti in funzione della frequenza con cui vengono utilizzate.

Il cassetto sospeso può raccogliere gli utensili necessari durante le operazioni ripetitive, quando è utile mantenerli disponibili direttamente sotto una zona del piano senza installare un blocco alto 600 mm.

Il cassetto del blocco misto può contenere strumenti e accessori riferiti a una seconda attività, mentre il vano con sportello sottostante può essere utilizzato per materiali complementari o attrezzature compatibili con le dimensioni interne.

In una postazione di manutenzione meccanica, ad esempio, il cassetto sospeso può essere dedicato agli utensili di impiego più frequente, quello del blocco misto agli strumenti per regolazioni e verifiche e il vano chiuso alle attrezzature utilizzate meno frequentemente.

In una postazione di assemblaggio, la suddivisione può seguire invece la sequenza del lavoro: preparazione dei componenti, montaggio e gestione degli accessori complementari.

La zona sottopiano non attrezzata può inoltre essere destinata a contenitori o materiali da mantenere in prossimità dell'operatore, senza occupare il piano principale.

La disposizione effettiva deve essere definita considerando il processo svolto, gli ingombri dei materiali e i movimenti necessari per accedere a cassetti, sportello e ripiano inferiore.

Vano armadietto con ripiano interno asportabile

Il blocco misto integra un vano inferiore chiuso da sportello con serratura, al cui interno è presente un ripiano asportabile.

Con il ripiano installato, il vano dispone di due livelli di appoggio. Rimuovendo il ripiano si ottiene invece uno spazio interno non suddiviso, adatto a oggetti che richiedono maggiore sviluppo verticale.

La portata dichiarata del ripiano interno è di 40 kg.

Il vano appartiene allo stesso blocco del cassetto superiore, ma i due accessi hanno chiusure indipendenti. È quindi possibile aprire lo sportello senza sbloccare anche il cassetto.

Rispetto a un blocco con solo vano armadietto, il blocco misto dedica una parte dell'ingombro esterno al cassetto superiore. La scelta deve pertanto considerare il rapporto tra la necessità di un ulteriore cassetto estraibile e l'altezza interna richiesta dagli oggetti destinati al vano.

Disposizione dei moduli e riconfigurazione successiva

Il tavolo monoblocco da 2000 mm dispone di tre posizioni di fissaggio: sinistra, centro e destra.

Il cassetto sospeso e il blocco misto occupano due posizioni, lasciando la terza libera. I moduli possono essere collocati nelle predisposizioni compatibili e successivamente riposizionati utilizzando i punti di fissaggio presenti nella struttura.

Il fissaggio avviene mediante viti e boccole filettate predisposte nei profili metallici sottopiano.

La possibilità di scegliere la disposizione permette di avvicinare i cassetti alla zona operativa nella quale vengono utilizzati più frequentemente e di collocare il vano con sportello dove la sua apertura risulta maggiormente accessibile.

La posizione rimasta libera può essere mantenuta aperta oppure utilizzata in futuro per installare un terzo blocco compatibile.

Non è quindi necessario sostituire il tavolo per passare da due a tre moduli sottopiano: la struttura dispone già della relativa predisposizione.

La scelta di aggiungere un ulteriore accessorio deve comunque considerare la conseguente riduzione dello spazio libero sopra il ripiano inferiore.

Ripiano inferiore strutturale saldato

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla struttura portante.

Il ripiano è posizionato a 210 mm da terra e ha una portata dichiarata di 200 kg.

È presente su tutta la configurazione e non viene sostituito dai moduli accessori.

Con un cassetto sospeso e un blocco misto installati, la possibilità di utilizzare il ripiano per materiali o contenitori dipende dalla zona considerata: rimane una posizione completamente libera, una seconda con altezza residua nominale di 376 mm e una terza occupata dal blocco alto 600 mm.

La presenza del ripiano strutturale consente quindi di organizzare anche lo stoccaggio di prossimità senza aggiungere un piano inferiore separato.

Piano di lavoro in lamiera da 3 mm

Il piano misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore rivolto verso l'operatore è ripiegato verso il basso di 30 mm.

La superficie di lavoro si trova a 860 mm da terra. La quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

Questa distinzione deve essere considerata quando il tavolo viene posizionato in prossimità di pareti, macchinari o altre strutture, perché l'altezza operativa della superficie e l'ingombro massimo dei bordi non coincidono.

Il piano in lamiera costituisce una superficie metallica destinata a lavorazioni e attività professionali compatibili con le sue caratteristiche costruttive e con la portata dichiarata.

Struttura monoblocco saldata

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura metallica è verniciata a forno con polveri termoindurenti.

Il telaio monoblocco viene fornito già saldato e assemblato. Anche il cassetto sospeso e il blocco misto sono forniti assemblati e devono essere fissati alle predisposizioni sottopiano.

L'eventuale ancoraggio al pavimento deve essere valutato in base alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e dei ripiani

Il piano di lavoro presenta una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei due cassetti montati su guide ha una portata di 60 kg.

Il ripiano interno asportabile del vano con sportello ha una portata di 40 kg, mentre il ripiano inferiore strutturale saldato ha una portata di 200 kg.

Questi valori identificano le capacità dei rispettivi componenti. La portata di un cassetto o di un ripiano non deve essere sommata a quella del piano per ricavare una capacità complessiva differente da quella dichiarata.

Il valore di 500 kg c.u.d. riguarda il piano superiore in condizioni di carico uniformemente distribuito. Per lavorazioni con carichi concentrati o sollecitazioni dinamiche occorre valutare le condizioni effettive di utilizzo.

Dati tecnici del tavolo con due cassetti e un vano con sportello

• Riferimento configurazione: BML20-C1CS;
• SKU: 07.025.2395;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm su tre lati; bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassetto sospeso: 1 modulo da 505x620x224 mm (altezza), con serratura;
• blocco misto: 1 da 505x620x600 mm (altezza), con cassetto superiore e vano inferiore con sportello;
• materiale degli accessori: lamiera spessore 8/10;
• cassetti complessivi: 2, montati su guide;
• portata per cassetto: 60 kg;
• vano con sportello: 1, con serratura;
• ripiano interno del vano: asportabile, portata 40 kg;
• chiusure: indipendenti per i due cassetti e lo sportello;
• posizioni sottopiano: 2 occupate su 3;
• altezza libera nominale nella posizione senza modulo: 600 mm;
• altezza residua nominale sotto il cassetto sospeso: 376 mm;
• ripiano inferiore strutturale: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con due cassetti sospesi mantiene due moduli bassi da 224 mm e non comprende vani con sportello. È un'alternativa quando si vogliono mantenere due cassetti indipendenti e maggiore spazio verticale sopra il ripiano inferiore.

Il tavolo con due cassetti e due vani con sportello utilizza invece due blocchi misti alti 600 mm. Offre un vano chiuso aggiuntivo, ma non conserva una zona da 376 mm sotto un cassetto sospeso.

La configurazione con un cassetto e un vano con sportello utilizza un solo blocco misto, lasciando due posizioni completamente prive di moduli.

Quando occorrono più cassetti mantenendo un vano chiuso, il tavolo con quattro cassetti e un vano con sportello combina una cassettiera a tre cassetti con un blocco misto, entrambi alti 600 mm.

Le altre configurazioni sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore la struttura e i corpi dei due moduli sono in Grigio chiaro RAL 7035, mentre i frontali dei due cassetti e lo sportello sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con due cassetti e un vano con sportello

Se devo collocare sul ripiano inferiore un contenitore alto 400 mm, posso mantenere entrambi i moduli installati?

Sì, utilizzando la posizione sottopiano che rimane priva di accessori, purché il contenitore sia compatibile anche con la larghezza, la profondità e lo spazio effettivo di inserimento. In quella zona sono disponibili 600 mm di altezza nominale. Sotto il cassetto sospeso, invece, l'altezza residua nominale è di 376 mm: un contenitore alto 400 mm supera quindi tale quota di 24 mm. La posizione del blocco misto è occupata dal modulo alto 600 mm. La configurazione permette dunque di conservare entrambi i cassetti e il vano con sportello, riservando lo spazio aperto ai contenitori più alti.
