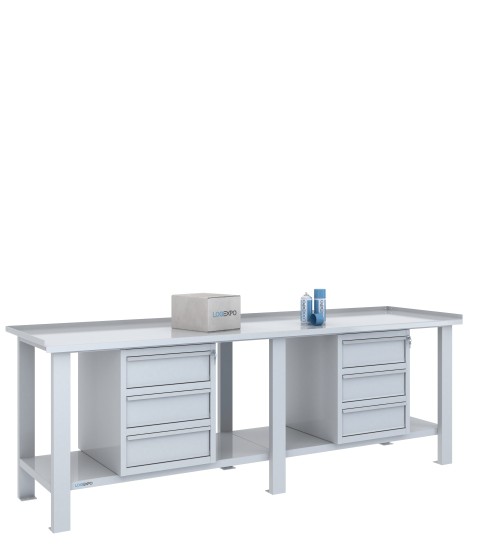

Tavolo da lavoro per officina 2500x700 con 6 cassetti

Tavolo da lavoro 2500x700 con sei cassetti in due blocchi indipendenti

Il tavolo da lavoro per officina BML25-2C3 combina un piano in un'unica lastra di lamiera da 2500x700 mm con due blocchi a tre cassetti, installati sotto il piano, uno al centro di ciascuna campata. I sei cassetti consentono di organizzare utensili, strumenti e piccoli componenti in più scomparti, mantenendo libera la superficie superiore per le lavorazioni.

La struttura monoblocco saldata a sei montanti sostiene il piano in lamiera spessore 3 mm, con una portata di 1600 kg con carico uniformemente distribuito (c.u.d.). Questa configurazione è particolarmente interessante per postazioni di manutenzione, assemblaggio e preparazione utensili che richiedono numerosi elementi a portata di mano e una superficie di lavoro estesa.

Sei cassetti distribuiti in due cassettiere a tre cassetti

La configurazione comprende due blocchi distinti, ciascuno con dimensioni esterne di 505x620x600h mm, realizzati in lamiera spessore 8/10. Ogni blocco contiene tre cassetti estraibili su guide, con una portata di 60 kg per singolo cassetto.

Ogni cassettiera dispone di una chiusura centralizzata per i propri tre cassetti; le due chiusure sono indipendenti.

La suddivisione in due gruppi può essere sfruttata per separare utensili e materiali utilizzati in momenti diversi del processo. In una postazione di manutenzione, ad esempio, una cassettiera può ospitare utensili per lo smontaggio e la preparazione dei componenti, mentre l'altra può essere organizzata per il rimontaggio e le verifiche. La distribuzione effettiva dipende dalle attività svolte e dalla frequenza di utilizzo degli strumenti.

Entrambe le cassettiere sono accessibili dal fronte del tavolo. La presenza di sei cassetti è vantaggiosa quando è necessario mantenere più gruppi di utensili nella postazione, mentre può risultare meno pertinente se l'attività richiede soprattutto spazio aperto sotto il piano per contenitori o attrezzature voluminosi.

Due ripiani inferiori strutturali e ingombro delle cassettiere

La struttura del tavolo comprende due ripiani inferiori strutturali rinforzati, distinti ma affiancati e complanari, senza interspazio. Ogni ripiano appartiene a una campata, è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della rispettiva campata e si trova a 210 mm da terra.

La portata è di 200 kg c.u.d. per ciascun ripiano. I due ripiani rimangono parte integrante della struttura anche quando entrambe le cassettiere sono installate.

Occorre però considerare l'ingombro dei moduli: ciascun blocco a tre cassetti è alto 600 mm, misura corrispondente all'altezza libera sottopiano in assenza di accessori. Nella zona occupata da ogni cassettiera non rimane quindi lo spazio verticale sottostante che caratterizza i moduli con un solo cassetto sospeso, alti 224 mm.

Per eventuali appoggi ai lati delle cassettiere, occorre confrontare le dimensioni degli oggetti con gli ingombri reali di montanti e collegamenti. I due ripiani non equivalgono a due vani interamente liberi.

Piano in un'unica lastra di lamiera da 3 mm

Il piano di lavoro da 2500x700 mm è realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm). La superficie è continua, senza giunzioni fra pannelli affiancati in corrispondenza delle due campate.

Questa costruzione permette di organizzare componenti, utensili e attrezzature lungo un'unica superficie estesa. Può essere utile, ad esempio, quando si lavora su gruppi meccanici composti da più elementi oppure quando preparazione, assemblaggio e controllo richiedono differenti zone di appoggio sullo stesso tavolo.

La superficie di lavoro si trova a 860 mm da terra. I bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono invece la quota di 890 mm.

Il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm, con funzione antinfortunistica. Il fronte rimane così privo di un bordo rialzato, mentre la geometria dei tre lati restanti deve essere considerata quando si movimentano componenti lungo il piano.

Struttura monoblocco a sei montanti e fissaggio dei due blocchi

Il telaio è una struttura monoblocco metallica saldata a sei montanti, organizzata in due campate. I montanti sono realizzati in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali specifici della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

La portata del piano è di 1600 kg c.u.d. sull'intera superficie di lavoro. Il dato non rappresenta due portate indipendenti da 800 kg per campata. Per l'impiego di attrezzature con appoggi concentrati o che producono sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione all'utilizzo previsto.

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di foro Ø12 mm per l'eventuale fissaggio al pavimento. La struttura metallica è verniciata a forno con polveri termoindurenti.

I due blocchi a tre cassetti sono installati nelle predisposizioni centrali delle rispettive campate, mediante viti e boccole filettate presenti nei profili sottopiano. La struttura da 2500 mm permette di installare al massimo due blocchi accessori, uno per campata: in questa configurazione entrambe le posizioni sono occupate.

Se cambiano le esigenze organizzative, è possibile rimuovere o sostituire uno dei blocchi con un altro modulo compatibile. Non è invece prevista una terza posizione aggiuntiva sulla quale installare un ulteriore blocco mantenendo entrambe le cassettiere.

La struttura monoblocco e i due blocchi a tre cassetti sono forniti già assemblati. Per completare l'allestimento, le cassettiere devono essere fissate alle predisposizioni sottopiano.

La configurazione è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e blocchi in Grigio chiaro e frontali dei cassetti in Blu.

Dati tecnici della configurazione BML25-2C3

• Configurazione: tavolo da lavoro per officina con due blocchi a tre cassetti, uno centrato in ciascuna campata; sei cassetti complessivi, nessun vano con sportello.
• Dimensioni del piano: 2500x700 mm, realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino alla quota di 890 mm; bordo anteriore ripiegato verso il basso di 30 mm con funzione antinfortunistica.
• Portata del piano: 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.
• Struttura: monoblocco metallico saldato con sei montanti e due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: anteriori, posteriori e laterali in tubolare 40x40 mm, spessore 15/10.
• Blocchi a tre cassetti: due moduli distinti, realizzati in lamiera spessore 8/10, ciascuno con dimensioni esterne di 505x620x600h mm.
• Cassetti: sei in totale, tre per ciascun blocco, estraibili su guide. Portata di 60 kg per singolo cassetto.
• Chiusure: un sistema di chiusura centralizzata per ciascun blocco a tre cassetti; i due sistemi sono indipendenti.
• Ripiani inferiori strutturali: due elementi rinforzati distinti, affiancati e complanari senza interspazio, uno per campata. Ciascun ripiano è realizzato in lamiera spessore 10/10 ed è saldato ai quattro montanti della propria campata.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano senza accessori: 600 mm. Nella configurazione BML25-2C3 entrambe le campate ospitano un blocco alto 600 mm, che occupa lo spazio verticale nella rispettiva posizione di installazione.
• Predisposizioni per accessori: massimo due blocchi, uno centrato per campata. Entrambe le posizioni sono occupate dalle cassettiere a tre cassetti.
• Fissaggio dei blocchi: mediante viti e boccole filettate predisposte nella struttura sottopiano.
• Piastre di base: spessore 3 mm, foro Ø12 mm per l'eventuale fissaggio al pavimento.
• Finitura: verniciatura a forno con polveri termoindurenti; colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: struttura monoblocco e due blocchi a tre cassetti già assemblati. Le cassettiere devono essere fissate alle predisposizioni sottopiano.

Alternative con meno cassetti o maggiore disponibilità sottopiano

La configurazione con sei cassetti è adatta quando occorre suddividere numerosi utensili e piccoli componenti in due gruppi di contenimento. Se invece si desidera conservare più spazio sotto il piano, sono disponibili altre configurazioni sulla stessa struttura da 2500 mm.

Il tavolo con due cassetti sospesi mantiene un cassetto per campata e offre 376 mm di altezza utile sotto ciascun modulo. La versione con un solo blocco a tre cassetti lascia invece la seconda campata senza moduli accessori.

Per chi non necessita di cassetti integrati, il tavolo da 2500 mm senza moduli mantiene entrambe le campate prive di accessori, conservando i due ripiani inferiori strutturali.

Per confrontare le altre configurazioni e larghezze consulta i tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con sei cassetti

Se il tavolo è collocato a isola, i sei cassetti sono accessibili da entrambi i lati?

No. I due blocchi sono centrati nelle rispettive campate, ma tutti e sei i cassetti si aprono dal fronte del tavolo. In una disposizione a isola occorre quindi prevedere sul lato frontale lo spazio necessario per aprire i cassetti e prelevare gli utensili; il retro non offre un secondo fronte di accesso alle cassettiere.

A parità di sei cassetti, cosa cambia rispetto al tavolo da 2000 mm?

Entrambe le configurazioni hanno due blocchi a tre cassetti e un piano in lamiera da 3 mm, ma utilizzano strutture differenti. Il tavolo da 2000 mm ha quattro montanti, una portata del piano di 500 kg c.u.d. e tre posizioni sottopiano, delle quali due occupate dalle cassettiere. La versione da 2500 mm ha sei montanti, due campate e una portata del piano di 1600 kg c.u.d., ma le due posizioni disponibili sono già entrambe occupate. La scelta dipende quindi non soltanto dalla lunghezza del piano, ma anche dalla portata necessaria e dall'eventuale esigenza di aggiungere altri moduli.
