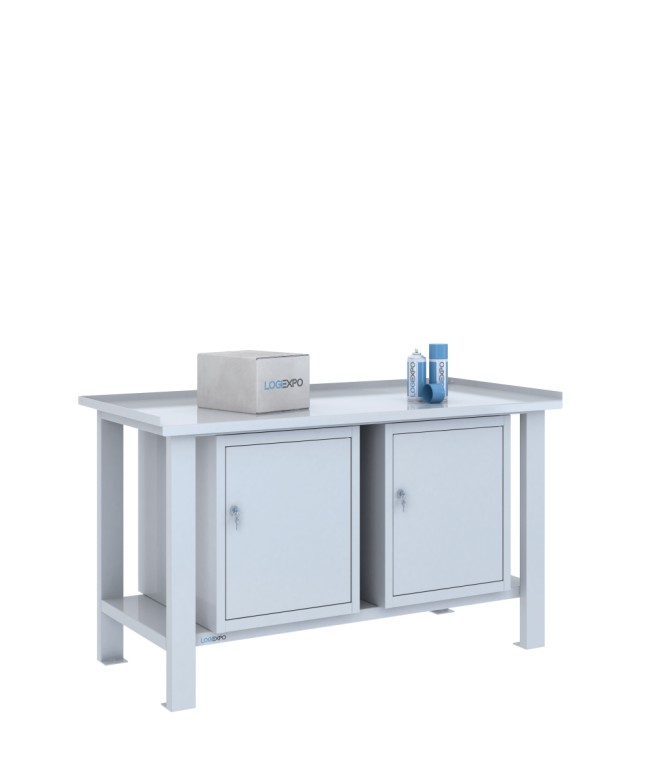

Tavolo da lavoro 1500x700 con 2 vani con sportello

Tavolo da lavoro 1500x700 con 2 vani con sportello

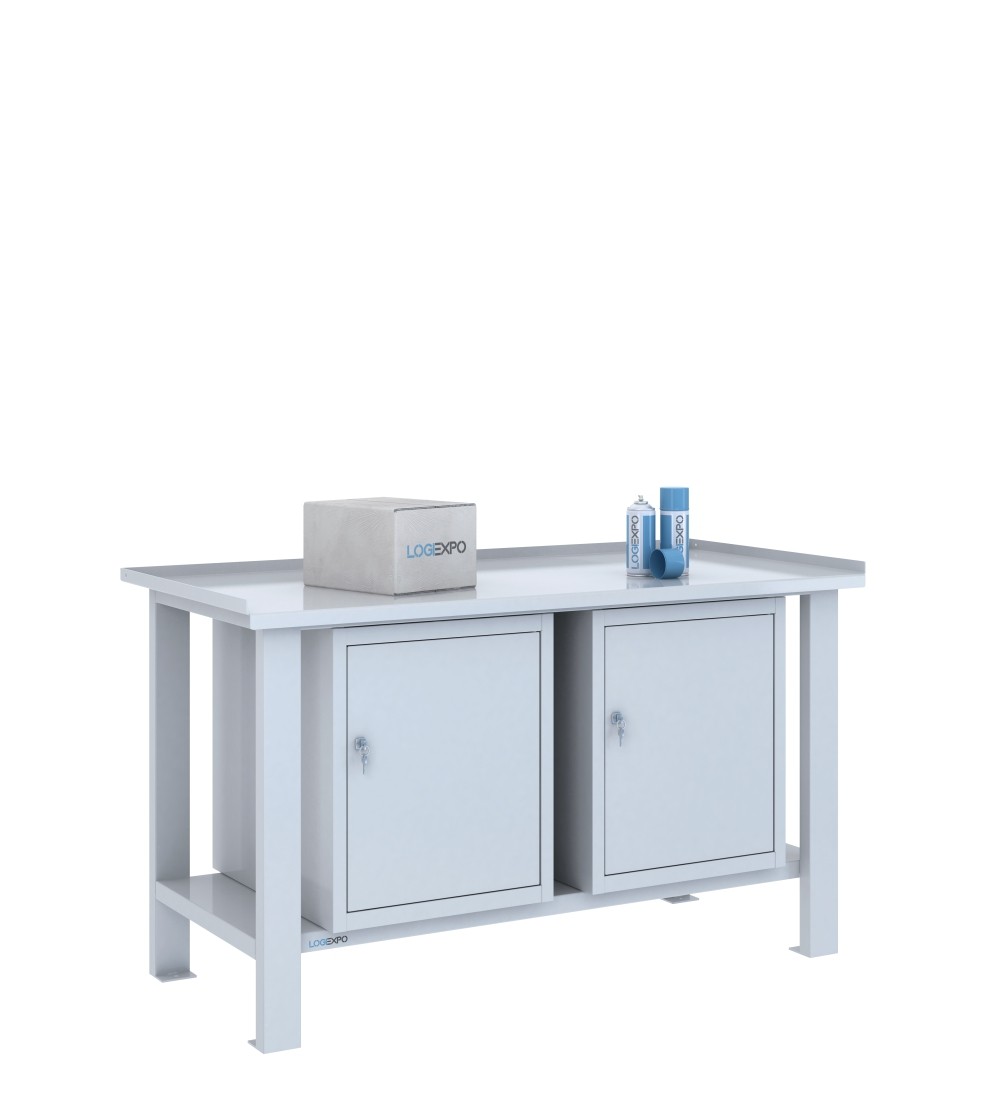

La configurazione BML15-2SP identifica il tavolo da lavoro monoblocco da 1500x700 mm con piano in lamiera da 3 mm e due blocchi armadietto separati, installati sotto il piano nelle posizioni laterali sinistra e destra.

Ciascun blocco dispone di un vano con ripiano interno asportabile e sportello con serratura a chiave. La configurazione permette di mantenere presso la postazione due gruppi di materiali o attrezzature in vani chiusi distinti, senza ricorrere a cassettiere.

Due blocchi armadietto separati con ripiani asportabili

I due blocchi hanno dimensioni esterne di 505x620x600h mm ciascuno e sono realizzati in lamiera spessore 8/10.

Ogni blocco comprende un vano armadietto con ripiano interno asportabile, portata 40 kg, e sportello dotato di serratura a chiave.

I blocchi sono fisicamente indipendenti. Ciascun vano dispone del proprio ripiano interno, che può essere mantenuto o rimosso in funzione dell'organizzazione dei materiali da contenere.

Le dimensioni 505x620x600h mm indicano l'ingombro esterno del singolo blocco. Per verificare l'alloggiamento di attrezzature specifiche occorre considerare lo spazio interno effettivamente disponibile e il passaggio attraverso lo sportello.

Due sportelli con sistemi di chiusura indipendenti

I due vani appartengono a blocchi separati e ciascuno dispone del proprio sportello con serratura a chiave. Le chiusure sono quindi indipendenti: l'accesso a un armadietto non richiede l'apertura dell'altro.

La chiusura a chiave consente di limitare l'accesso ordinario ai materiali custoditi nel vano, ma non costituisce una certificazione di sicurezza antieffrazione.

Posizionamento laterale dei blocchi sul tavolo da 1500 mm

La struttura da 1500 mm presenta tre predisposizioni fisiche di fissaggio sottopiano: laterale sinistra, centrale e laterale destra.

Quando vengono installati due blocchi, come nella BML15-2SP, sono utilizzabili esclusivamente le posizioni laterali sinistra e destra. La predisposizione centrale rimane presente sulla struttura ma non può essere utilizzata contemporaneamente ai due armadietti.

I due blocchi possono essere rimossi o riposizionati utilizzando le predisposizioni previste, nel rispetto del limite massimo di due moduli contemporaneamente installati sulla struttura da 1500 mm.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano di lavoro è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo rivolto verso l'operatore è ripiegato verso il basso di 30 mm.

La quota massima in corrispondenza dei tre bordi rialzati è di 890 mm. La misura di 860 mm si riferisce quindi alla superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza ai bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura comprende quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm, ciascuna con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombro sottopiano

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

I due blocchi armadietto, entrambi alti 600 mm, impegnano le posizioni laterali disponibili e occupano praticamente tutto il volume sottopiano utile della struttura da 1500 mm.

Il ripiano inferiore strutturale rimane presente sotto i moduli, ma gli interspazi residui non devono essere considerati automaticamente utilizzabili per ulteriori contenitori o attrezzature.

Il ripiano inferiore del tavolo è distinto dai due ripiani interni asportabili degli armadietti: si tratta di componenti differenti, con funzioni e portate proprie.

Portate del piano e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei due ripiani interni asportabili degli armadietti ha portata di 40 kg. Il ripiano inferiore strutturale rinforzato ha invece portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per determinare una portata complessiva unica della postazione.

Fornitura e installazione dei due blocchi armadietto

Il tavolo viene fornito con la struttura metallica monoblocco già saldata e assemblata. Anche i due blocchi armadietto sono forniti assemblati.

Il fissaggio dei moduli sotto il piano avviene utilizzando i punti di ancoraggio predisposti nella struttura, mediante viti e boccole filettate.

Dati tecnici del tavolo BML15-2SP

• Configurazione: BML15-2SP;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocchi armadietto: 2, separati, ciascuno 505x620x600h mm in lamiera spessore 8/10;
• vani con sportello: 2, uno per ciascun blocco, entrambi con serratura a chiave;
• ripiani interni dei vani: 2, asportabili, portata 40 kg ciascuno;
• cassetti: nessuno;
• posizione dei blocchi: laterale sinistra + laterale destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni con un solo vano armadietto, con cassetto e vano integrati nello stesso blocco oppure con una cassettiera a 3 cassetti affiancata a un vano armadietto.

La BML15-2SP dedica entrambi i blocchi al contenimento in vani con sportello. Per valutare soluzioni differenti è possibile confrontarla con il tavolo da lavoro 1500x700 con un vano e con il tavolo con 3 cassetti e vano con sportello.

Le altre versioni disponibili sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei due sportelli Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-2SP

Come valutare l'accesso ai due sportelli quando il tavolo è collocato vicino ad altre attrezzature?

I due armadietti occupano le posizioni laterali sinistra e destra del sottopiano. Nel layout occorre verificare l'ingombro di apertura di ciascuno sportello, lo spazio necessario per prelevare i materiali e le possibili interferenze con macchine, carrelli, arredi o percorsi di passaggio. Le dimensioni esterne dei blocchi non definiscono l'ingombro effettivo delle ante aperte: quando lo spazio davanti alla postazione è limitato, la compatibilità va verificata considerando le aperture e la disposizione reale delle attrezzature.

Che cosa cambia rispetto alla versione con 3 cassetti e un vano con sportello?

Entrambe le configurazioni utilizzano due blocchi laterali alti 600 mm e impegnano praticamente tutto il volume sottopiano utile del tavolo da 1500 mm. Cambia però l'organizzazione del contenimento: la BML15-2SP dispone di due vani armadietto, mentre la versione con 3 cassetti e un vano sostituisce uno degli armadietti con una cassettiera a tre livelli estraibili. La scelta dipende quindi dalla necessità di disporre di due volumi chiusi oppure di suddividere utensili e componenti in cassetti, senza differenze sostanziali nell'ingombro esterno dei due blocchi.
