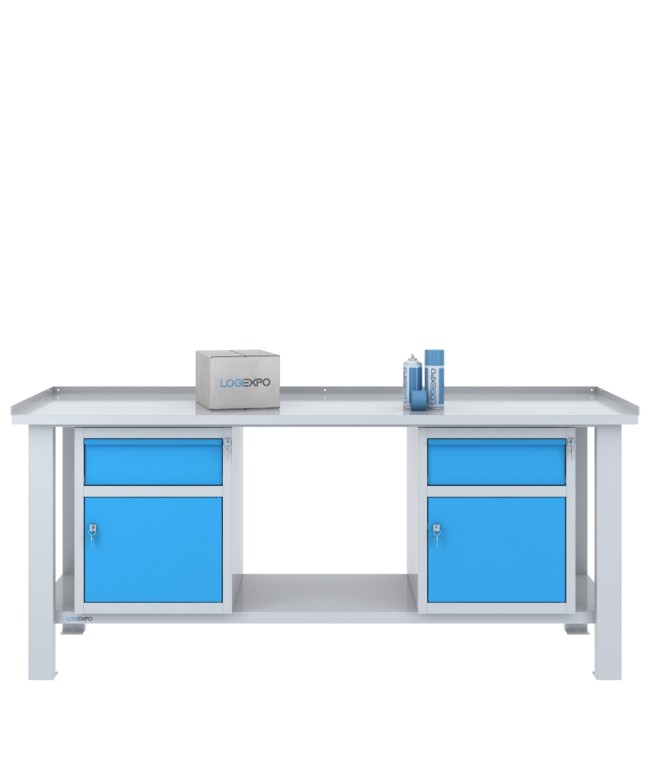

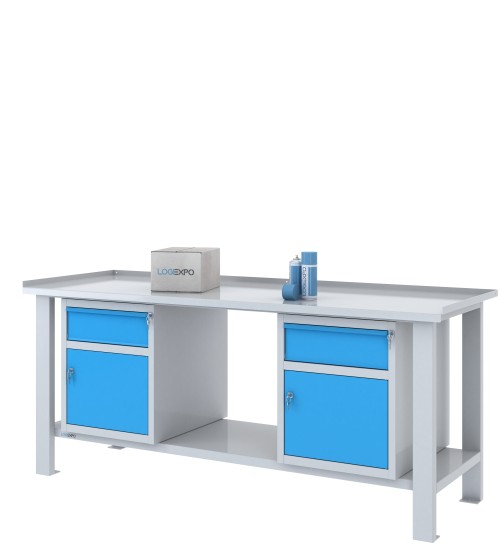

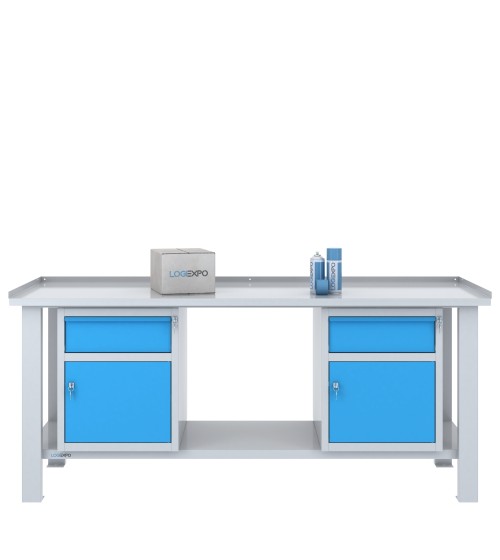

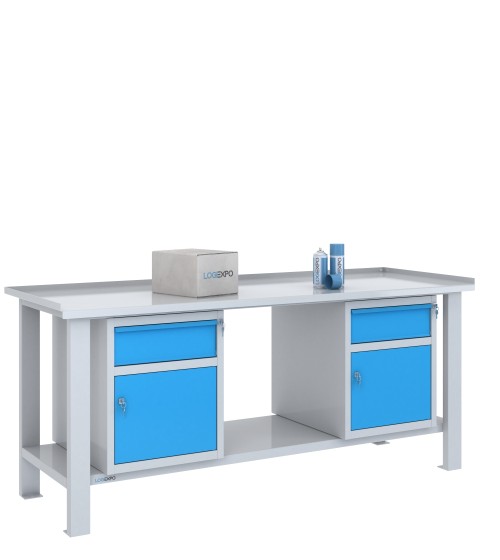

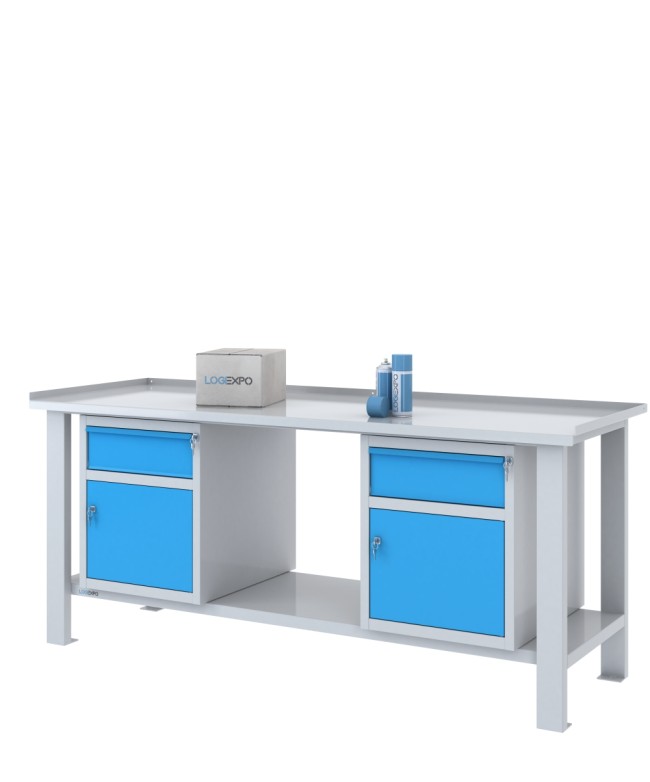

Tavolo da lavoro 2000x700 con 2 cassetti e 2 vani con sportello

Tavolo da lavoro 2000x700 con due cassetti e due vani con sportello

Questo tavolo da lavoro per officina da 2000x700 mm combina un piano in lamiera spessore 3 mm con due blocchi misti sottopiano, ciascuno formato da un cassetto e un vano armadietto con ripiano interno e sportello.

La configurazione mette a disposizione due cassetti per utensili e piccoli componenti e due vani chiusi per materiali e attrezzature che richiedono una diversa organizzazione dello spazio.

I due blocchi sono elementi indipendenti e occupano due delle tre posizioni di fissaggio presenti sotto il piano. Rimane quindi disponibile una posizione non attrezzata, utilizzabile secondo le esigenze della postazione.

Due blocchi misti con cassetto e vano armadietto

Il tavolo è dotato di due blocchi da 505x620x600 mm (altezza), realizzati in lamiera spessore 8/10.

Ogni blocco comprende un cassetto montato su guide, con portata di 60 kg, e un vano armadietto con ripiano interno, chiuso da uno sportello. Il ripiano interno ha una portata di 40 kg.

Il cassetto e lo sportello sono entrambi dotati di serratura. Le due funzioni di contenimento appartengono alla stessa unità strutturale, ma dispongono di accessi distinti.

La configurazione comprende quindi due cassetti e due vani chiusi distribuiti in due moduli identici per tipologia, non una cassettiera unica affiancata a un armadio separato.

Questa distinzione è rilevante nella scelta dell'allestimento: ogni zona attrezzata dispone contemporaneamente di un vano estraibile e di un vano con sportello, senza dover dedicare una posizione sottopiano a ciascuna delle quattro funzioni.

Organizzazione degli utensili su due zone della postazione

La presenza di due blocchi misti permette di organizzare la postazione in due zone di contenimento autonome, ciascuna con accesso sia a un cassetto sia a un vano armadietto.

In un'attività di manutenzione, ad esempio, un blocco può essere destinato agli utensili e agli accessori necessari per una prima tipologia di intervento, mentre l'altro può raccogliere attrezzature e materiali utilizzati in lavorazioni differenti.

Nelle postazioni di preparazione o assemblaggio, la distribuzione può seguire invece la sequenza operativa: ogni blocco può contenere gli utensili di impiego più frequente nel cassetto e i materiali complementari nel vano sottostante.

Queste sono possibili logiche organizzative, da adattare alle dimensioni delle attrezzature e ai flussi effettivi di lavoro.

La scelta di due blocchi misti è particolarmente pertinente quando entrambe le zone operative richiedono una combinazione di cassetto e contenimento chiuso, anziché concentrare tutti i cassetti o tutti gli armadietti su un solo lato.

Tre predisposizioni sottopiano, con una posizione disponibile

La struttura monoblocco da 2000 mm dispone di tre posizioni di fissaggio: sinistra, centro e destra. I due blocchi misti utilizzano due di queste predisposizioni, lasciando libera la terza.

La disposizione può essere definita in funzione delle operazioni svolte sulla postazione. I due blocchi possono essere collocati lateralmente, mantenendo la posizione centrale senza accessori, oppure utilizzare due posizioni adiacenti e lasciare libera una delle estremità.

Il fissaggio dei blocchi avviene mediante viti e boccole filettate già predisposte nei profili metallici sottopiano.

La collocazione può essere modificata anche successivamente, utilizzando i punti di fissaggio disponibili e verificando gli ingombri della configurazione.

La posizione non occupata può essere mantenuta libera oppure utilizzata per installare un terzo blocco accessorio compatibile. La struttura da 2000 mm consente infatti il montaggio contemporaneo di uno, due oppure tre moduli.

Prima di definire la disposizione è opportuno considerare la frequenza di accesso ai due cassetti, lo spazio necessario per aprire gli sportelli e la posizione degli operatori rispetto al piano.

Disponibilità del ripiano inferiore e ingombri dei blocchi

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla base della struttura.

Il ripiano è posizionato a 210 mm da terra e ha una portata di 200 kg.

In assenza di accessori, l'altezza libera nominale sottopiano è di 600 mm. I due blocchi misti, alti 600 mm, occupano sostanzialmente il volume verticale disponibile nelle rispettive posizioni.

La terza posizione, priva di moduli, mantiene invece una porzione del ripiano inferiore accessibile per l'eventuale collocazione di materiali, contenitori o attrezzature compatibili con gli ingombri disponibili.

Lo spazio effettivo deve essere verificato considerando la geometria della struttura e le dimensioni degli oggetti da collocare. Il ripiano rimane comunque parte integrante del tavolo anche nelle zone occupate dai blocchi.

Piano in lamiera da 3 mm e bordi rialzati

La superficie di lavoro misura 2000x700 mm ed è realizzata in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra. In corrispondenza dei tre bordi rialzati, la quota massima raggiunge 890 mm.

La distinzione tra altezza della superficie e quota massima dei bordi è importante quando il tavolo viene collocato vicino a pareti, macchinari o altre strutture che possono interferire con il piano.

Struttura monoblocco saldata

Il telaio portante è composto da quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, provviste di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura monoblocco viene fornita già saldata e assemblata. Anche i blocchi misti sono forniti assemblati e devono essere fissati alle predisposizioni presenti sotto il piano.

L'eventuale ancoraggio al pavimento deve essere valutato in relazione alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e dei ripiani

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ognuno dei due cassetti dispone di una portata di 60 kg. Ciascun ripiano interno dei due vani con sportello ha una portata di 40 kg, mentre il ripiano inferiore strutturale rinforzato ha una portata di 200 kg.

Le portate si riferiscono a elementi differenti e devono essere rispettate separatamente. Non devono essere sommate per ricavare una presunta portata complessiva della postazione.

Per carichi concentrati o sollecitazioni dinamiche applicate al piano è necessario valutare le condizioni effettive d'impiego, senza assimilarle automaticamente alla portata uniformemente distribuita.

Dati tecnici del tavolo con due cassetti e due vani chiusi

• Riferimento configurazione: BML20-2CS;
• SKU: 07.025.2400;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm a sinistra, sul retro e a destra; bordo anteriore ripiegato verso il basso di 30 mm;
• portata piano: 500 kg c.u.d.;
• montanti verticali: 4, in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• blocchi accessori: 2, ciascuno da 505x620x600 mm (altezza);
• composizione di ciascun blocco: 1 cassetto e 1 vano con ripiano interno e sportello;
• materiale dei blocchi: lamiera spessore 8/10;
• cassetti: 2 complessivi, montati su guide, portata 60 kg ciascuno;
• vani armadietto: 2, ciascuno con sportello dotato di serratura;
• portata di ciascun ripiano interno: 40 kg;
• chiusure: cassetti e sportelli dotati di serratura;
• posizioni di fissaggio: sinistra, centro e destra, due occupate e una disponibile;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla struttura, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera sottopiano senza accessori: 600 mm nominali;
• piastre di base: acciaio spessore 3 mm, con fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Quando sono sufficienti un cassetto e un vano con sportello, il tavolo con un solo blocco misto occupa una posizione sottopiano, lasciandone disponibili due.

La versione con due cassetti e un vano con sportello abbina un cassetto sospeso a un blocco misto. Mantiene il numero complessivo dei cassetti, ma offre un solo vano armadietto e lascia maggiore spazio verticale sotto il modulo sospeso.

Per disporre di tre cassetti e tre vani con sportello, la configurazione con tre blocchi misti utilizza tutte e tre le predisposizioni sottopiano.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, struttura e corpi dei blocchi accessori sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti e gli sportelli sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con due cassetti e due vani con sportello

È possibile avere i due cassetti e i due vani con sportello in quattro moduli completamente separati?

Non mantenendo quattro moduli contemporaneamente sulla struttura da 2000 mm, che dispone di un massimo di tre posizioni di fissaggio sottopiano. La configurazione proposta utilizza invece due blocchi misti: ciascuno integra un cassetto e un vano con sportello, per un totale di due cassetti e due vani distribuiti in due moduli. Questa soluzione permette di conservare tutte e quattro le funzioni di contenimento lasciando disponibile la terza predisposizione. Se è indispensabile separare fisicamente ogni cassetto da ogni vano armadietto, occorre valutare un'organizzazione diversa della postazione.
