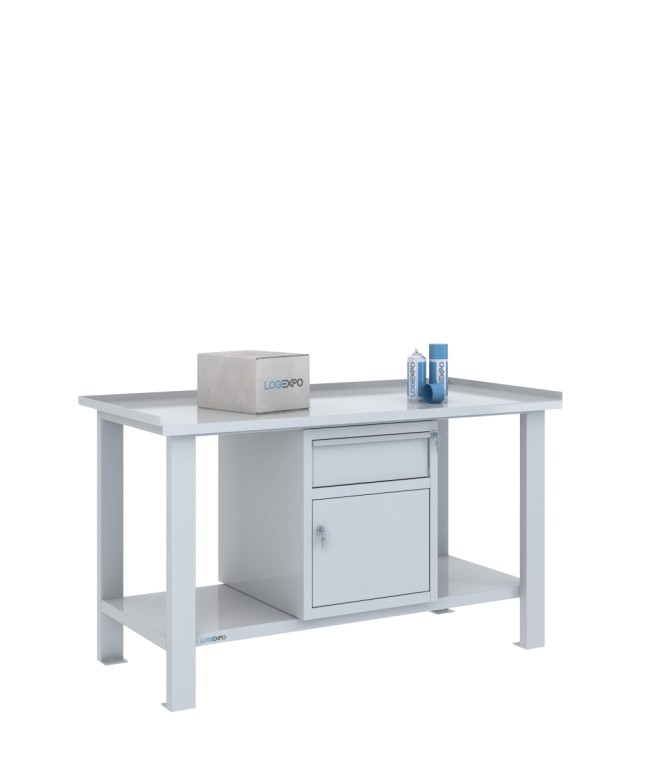

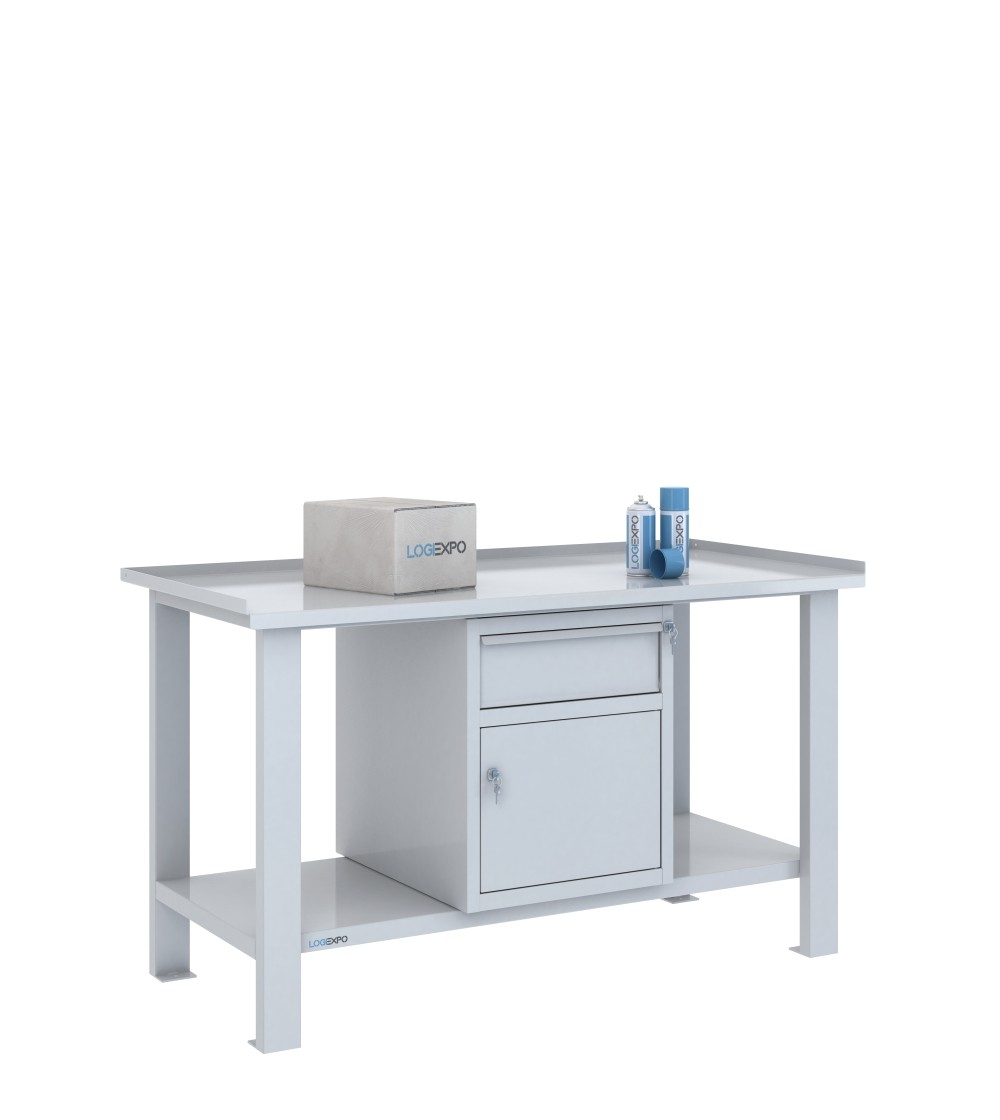

Tavolo da lavoro 1500x700 con cassetto e vano con sportello

Tavolo da lavoro 1500x700 con cassetto e vano con sportello

La configurazione BML15-CS identifica il tavolo da lavoro monoblocco da 1500x700 mm con un blocco sottopiano che integra un cassetto e un vano armadietto con ripiano interno asportabile e sportello.

Il contenimento è concentrato in un solo modulo alto 600 mm: il cassetto permette di organizzare utensili e piccoli componenti di uso ricorrente, mentre il vano con sportello offre un volume chiuso per materiali e attrezzature che non richiedono la suddivisione in cassetti. La parte restante del sottopiano non è occupata da altri blocchi accessori.

Unico blocco con cassetto e vano armadietto

Il blocco accessorio misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Comprende un cassetto montato su guide, con portata di 60 kg, e un vano armadietto con ripiano interno asportabile, portata del ripiano di 40 kg e sportello con serratura.

Cassetto e vano appartengono allo stesso blocco fisico. Non possono quindi essere separati o riposizionati indipendentemente: un eventuale spostamento riguarda l'intero modulo.

Chiusure indipendenti per cassetto e sportello

Il cassetto e lo sportello del vano dispongono ciascuno della propria serratura. Le chiusure sono indipendenti e le chiavi sono separate e differenziate.

È quindi possibile gestire separatamente l'apertura del cassetto e quella del vano armadietto. Se una gestione con chiave unificata costituisce un requisito della fornitura, deve essere verificata prima dell'ordine con l'assistenza tecnica LogiExpo.

Posizionamento del blocco a sinistra, al centro oppure a destra

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio sottopiano: laterale sinistra, centrale e laterale destra. Poiché la BML15-CS utilizza un solo blocco, questo può essere installato in una qualsiasi delle tre posizioni.

La scelta consente di concentrare il contenimento sul lato più funzionale alla postazione oppure di utilizzare la posizione centrale, lasciando ai due lati le porzioni di sottopiano non occupate dal modulo.

Il blocco può essere successivamente riposizionato sfruttando le predisposizioni presenti sulla struttura, nel rispetto dei vincoli previsti per il formato da 1500 mm.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due quote indicano misure differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura è composta da quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm, predisposte per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e spazio sottopiano

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

Il blocco con cassetto e vano occupa una sola delle tre posizioni disponibili sotto il piano. Rimane quindi una porzione del sottopiano non impegnata da blocchi accessori, la cui effettiva utilizzabilità per contenitori o attrezzature dipende dagli ingombri della specifica disposizione.

Il ripiano strutturale inferiore è distinto dal ripiano interno asportabile del vano armadietto: il primo appartiene alla struttura del tavolo, mentre il secondo è un componente del blocco accessorio.

Portate del piano, del cassetto e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Il cassetto ha portata di 60 kg, il ripiano interno asportabile del vano ha portata di 40 kg e il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate si riferiscono a componenti differenti e non devono essere sommate per determinare una portata complessiva unica della postazione.

Fornitura e installazione del blocco accessorio

Il tavolo monoblocco viene fornito con la struttura metallica già saldata e assemblata. Anche il blocco con cassetto e vano è fornito assemblato.

Il fissaggio del blocco sotto il piano avviene mediante gli appositi punti di ancoraggio predisposti nella struttura, utilizzando le viti e le boccole filettate previste.

Dati tecnici del tavolo BML15-CS

• Configurazione: BML15-CS;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco cassetto e vano: 1, dimensioni 505x620x600h mm, lamiera 8/10;
• cassetto: 1, montato su guide, portata 60 kg, chiusura a chiave;
• vano con sportello: 1, ripiano interno asportabile con portata 40 kg e sportello con chiusura a chiave;
• chiusure: indipendenti per cassetto e sportello, con chiavi separate e differenziate;
• posizioni del blocco: sinistra, centro oppure destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende versioni con un cassetto sospeso, con un solo vano armadietto, con cassetto sospeso e vano installati come moduli separati, oppure con blocchi a 3 cassetti e differenti combinazioni di contenimento.

La BML15-CS concentra il cassetto e il vano in un unico blocco. Per confrontare le altre configurazioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocco accessorio Grigio chiaro RAL 7035 e frontale del cassetto e sportello Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-CS

Quale differenza pratica c'è rispetto alla versione con cassetto sospeso e vano separati?

Entrambe le configurazioni comprendono un cassetto e un vano con sportello, ma occupano diversamente il sottopiano. La BML15-CS integra le due funzioni in un unico blocco alto 600 mm e utilizza una sola posizione di fissaggio. La versione con cassetto sospeso e vano separati utilizza invece due moduli, uno alto 224 mm e uno alto 600 mm, collocati sui due lati del tavolo. Con il blocco unico rimane quindi disponibile la possibilità di aggiungere in futuro un secondo modulo compatibile, mentre la versione con due moduli utilizza già entrambe le posizioni laterali disponibili.

Che cosa va considerato nel layout per utilizzare sia il cassetto sia lo sportello?

La posizione del blocco deve consentire l'estrazione del cassetto, l'apertura dello sportello e l'accesso dell'operatore senza interferenze con attrezzature, arredi o passaggi vicini. La possibilità di montare il blocco a sinistra, al centro oppure a destra permette di valutare la disposizione più adatta alla postazione. Se lo spazio frontale è limitato, occorre verificare gli ingombri effettivi delle aperture prima di definire il posizionamento.
