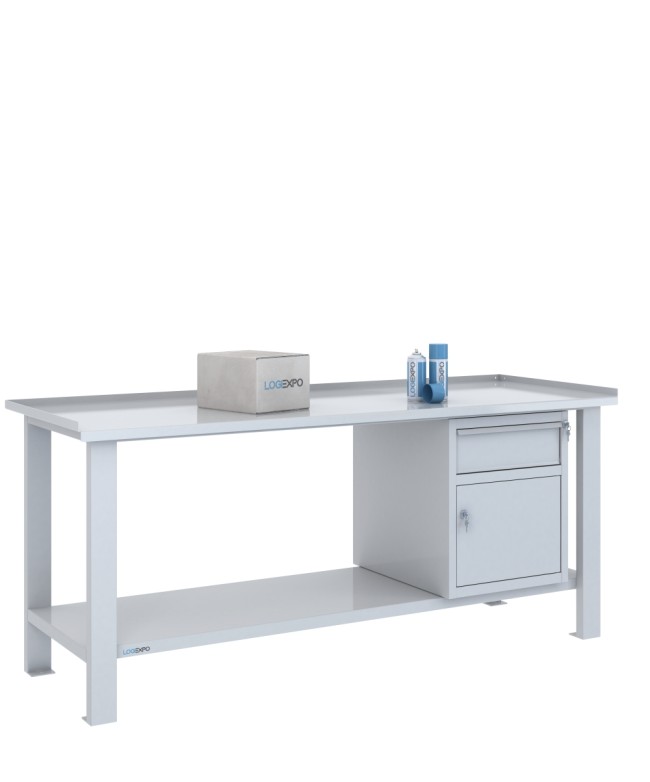

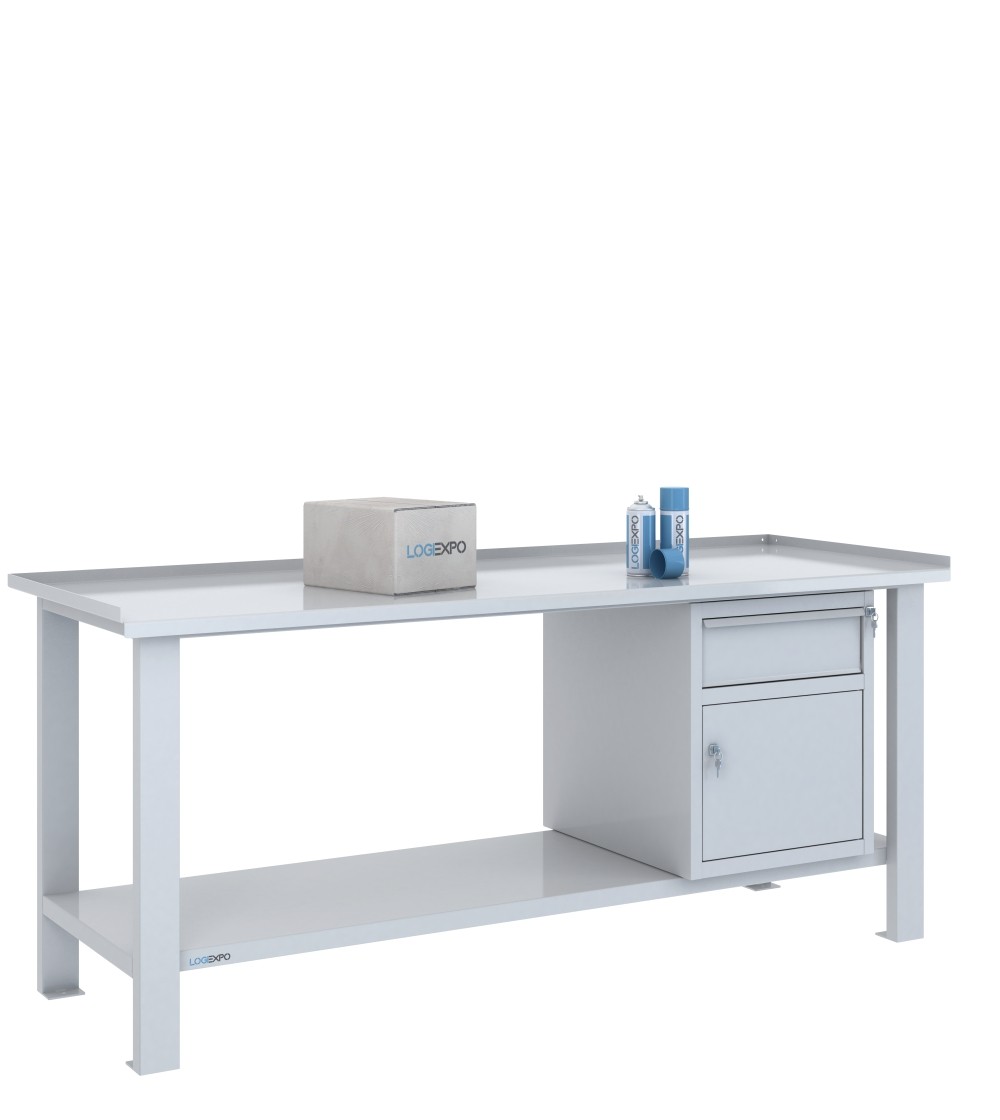

Tavolo da lavoro 2000x700 con 1 cassetto e 1 vano con sportello

Tavolo da lavoro 2000x700 con cassetto e vano con sportello

Questo tavolo da lavoro per officina da 2000x700 mm abbina un piano in lamiera spessore 3 mm a un blocco sottopiano con cassetto superiore e vano armadietto inferiore con sportello.

Il cassetto e il vano appartengono a un unico modulo da 505x620x600 mm (altezza), dotato di due chiusure indipendenti. Il vano comprende un ripiano interno asportabile per organizzare i materiali su due livelli oppure lasciare lo spazio non suddiviso.

Il blocco occupa una sola delle tre posizioni predisposte sulla struttura monoblocco da 2000 mm. Le altre due rimangono libere, mantenendo disponibile una parte consistente dello spazio sopra il ripiano inferiore strutturale.

La configurazione risponde alle esigenze di una postazione che richiede un cassetto per utensili e piccoli componenti, un vano chiudibile per materiali complementari e spazio sottopiano non interamente accessoriato.

Un unico blocco con due modalità di contenimento

Il tavolo comprende un blocco misto da 505x620x600 mm (altezza), realizzato in lamiera spessore 8/10 e fissato alla struttura sotto il piano di lavoro.

La parte superiore ospita un cassetto montato su guide, con portata dichiarata di 60 kg e serratura a chiave.

La parte inferiore comprende un vano armadietto con sportello, dotato di serratura propria e ripiano interno asportabile con portata di 40 kg.

Questa struttura permette di utilizzare il cassetto per utensili e componenti che devono essere individuati e prelevati mediante estrazione, mentre il vano con sportello offre uno spazio chiuso per oggetti che non richiedono necessariamente una suddivisione in cassetti.

Il cassetto e il vano costituiscono due accessi differenti, ma sono parti dello stesso blocco fisico. Non possono quindi essere separati e installati singolarmente in posizioni diverse sotto il piano.

Il vantaggio configurativo consiste nel riunire due funzioni di contenimento in una sola posizione di fissaggio, lasciando disponibili le altre predisposizioni della struttura.

Due posizioni sottopiano libere sopra il ripiano inferiore

La struttura da 2000 mm dispone di tre posizioni predisposte per il fissaggio dei blocchi accessori: sinistra, centro e destra.

Il modulo con cassetto e sportello occupa soltanto una posizione. Le altre due rimangono prive di accessori, conservando un'altezza libera nominale sottopiano di 600 mm.

La posizione occupata dal blocco misto, invece, utilizza l'intero sviluppo verticale nominale disponibile: il modulo ha infatti un'altezza esterna di 600 mm.

Questa distribuzione è utile quando la postazione richiede una combinazione di contenimento chiuso e deposito aperto di prossimità.

Le zone senza moduli possono essere destinate a contenitori, attrezzature o materiali compatibili con gli ingombri della struttura. La possibilità effettiva di collocarli deve essere valutata considerando anche la larghezza, la profondità, i montanti e lo spazio necessario per inserirli e prelevarli.

Rispetto a una configurazione con due o tre blocchi alti 600 mm, il tavolo con un solo blocco misto conserva quindi una maggiore parte del sottopiano priva di accessori.

Posizionamento del blocco a sinistra, al centro oppure a destra

Il blocco con cassetto e sportello può essere installato in una qualsiasi delle tre predisposizioni presenti sulla struttura da 2000 mm.

Con il modulo collocato lateralmente, le altre due posizioni rimangono libere verso il centro e il lato opposto del tavolo. Questa disposizione può essere pertinente quando la dotazione chiusa deve essere concentrata vicino a un'estremità della postazione.

Con il modulo collocato al centro, le due zone sottopiano non accessoriate rimangono distribuite ai lati della struttura.

La scelta deve considerare la posizione dell'operatore, la disposizione delle attrezzature sul piano e i movimenti necessari per utilizzare il cassetto, aprire lo sportello e accedere al ripiano inferiore.

È importante verificare anche lo spazio frontale disponibile: l'estrazione del cassetto e l'apertura dello sportello non devono interferire con macchinari, carrelli, arredi o passaggi operativi.

Il blocco può essere riposizionato successivamente utilizzando le predisposizioni filettate compatibili presenti sotto il piano, senza modificare la struttura saldata del tavolo.

Organizzazione della postazione tra cassetto e vano armadietto

Il singolo blocco misto permette di distinguere due categorie di materiali in funzione delle modalità di accesso.

Il cassetto superiore può essere dedicato agli utensili e ai piccoli componenti utilizzati con maggiore frequenza, quando è utile poterli prelevare senza accedere al vano inferiore.

Il vano con sportello può invece raccogliere attrezzature complementari, accessori e materiali che si prestano a una disposizione su ripiano o che richiedono uno spazio interno non suddiviso.

In una postazione di manutenzione, ad esempio, il cassetto può contenere gli utensili utilizzati nelle operazioni ripetitive, mentre il vano può essere destinato alle dotazioni complementari necessarie per gli interventi.

In una postazione di assemblaggio, la separazione può seguire le diverse fasi del processo: piccoli utensili nel cassetto e materiali di supporto nel vano inferiore.

Le due zone sottopiano non accessoriate possono mantenere disponibili contenitori e materiali di lavoro senza occupare stabilmente la superficie superiore.

La distribuzione effettiva va definita in base alle attività svolte, alla frequenza di prelievo e alle dimensioni degli oggetti. Il numero limitato di accessori non impedisce di distinguere chiaramente le funzioni di contenimento della postazione.

Vano con sportello e ripiano interno asportabile

Il vano armadietto inferiore è chiuso da uno sportello con serratura e comprende un ripiano interno asportabile.

Con il ripiano installato, il contenimento può essere organizzato su due livelli. Rimuovendolo, si ottiene uno spazio interno non suddiviso, utilizzabile per oggetti che richiedono maggiore sviluppo verticale.

La portata dichiarata del ripiano interno è di 40 kg.

Il vano rimane comunque parte del blocco misto: il cassetto superiore continua a occupare una porzione dell'altezza totale del modulo, anche quando il ripiano interno viene rimosso.

Per valutare la compatibilità con un'attrezzatura è quindi necessario distinguere le dimensioni esterne del blocco, pari a 505x620x600 mm, dallo spazio effettivamente disponibile all'interno del vano e attraverso l'apertura dello sportello.

Il ripiano interno asportabile del vano non deve essere confuso con il ripiano inferiore strutturale del tavolo, che è saldato alla struttura portante.

Chiusure indipendenti per cassetto e sportello

Il blocco misto è dotato di due serrature indipendenti, una per il cassetto superiore e una per lo sportello del vano armadietto.

Le chiavi sono separate e differenziate. È quindi possibile mantenere chiuso il vano inferiore lasciando accessibile il cassetto, oppure chiudere il cassetto e utilizzare il vano con sportello.

Questa caratteristica consente di distinguere i due accessi senza ricorrere a blocchi separati sotto il piano.

La gestione indipendente delle chiusure deve essere considerata insieme alla disposizione dei materiali: il cassetto e il vano possono infatti essere destinati a dotazioni con frequenze di utilizzo e modalità di prelievo differenti.

Possibilità di ampliare la configurazione sottopiano

Il tavolo da 2000 mm dispone di tre predisposizioni di fissaggio e può ospitare contemporaneamente fino a tre blocchi accessori compatibili.

La configurazione iniziale utilizza una sola posizione, quindi rimangono disponibili due punti di installazione per eventuali ampliamenti successivi.

È possibile valutare l'integrazione con accessori della gamma, come un cassetto sospeso, una cassettiera a tre cassetti oppure ulteriori blocchi con vano armadietto, in funzione della necessità di contenimento.

La scelta dell'accessorio aggiuntivo cambia il modo in cui viene utilizzato lo spazio sottopiano: un modulo sospeso alto 224 mm conserva una parte dell'altezza disponibile sopra il ripiano inferiore, mentre un blocco alto 600 mm occupa l'intero sviluppo verticale nominale della posizione interessata.

L'ampliamento può quindi essere definito in base all'evoluzione delle attività svolte sulla postazione, senza sostituire necessariamente il tavolo o modificarne la struttura portante.

Ripiano inferiore strutturale saldato

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla struttura.

Il ripiano è posizionato a 210 mm da terra e presenta una portata dichiarata di 200 kg.

Rimane parte integrante del tavolo anche quando vengono installati blocchi accessori sottopiano.

Nella configurazione con un solo blocco misto, il ripiano inferiore può essere utilizzato nelle due zone prive di moduli per collocare materiali e contenitori compatibili con l'altezza nominale disponibile e con gli ingombri strutturali.

La portata del ripiano è indipendente da quella del cassetto e del ripiano interno del vano armadietto: i tre componenti hanno funzioni e capacità dichiarate differenti.

Piano di lavoro in lamiera da 3 mm

Il piano misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore rivolto verso l'operatore è ripiegato verso il basso di 30 mm.

La superficie di lavoro si trova a 860 mm da terra. In corrispondenza dei tre bordi rialzati, la quota massima del tavolo raggiunge 890 mm.

Questa distinzione deve essere considerata nella collocazione della postazione vicino a pareti, macchinari o altre strutture che possono interferire con i bordi del piano.

La portata dichiarata del piano è di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Struttura monoblocco saldata e fissaggio degli accessori

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura metallica è verniciata a forno con polveri termoindurenti.

Il tavolo viene fornito con struttura monoblocco già saldata e assemblata. Anche il blocco misto viene fornito assemblato e deve essere fissato ai punti predisposti sotto il piano mediante viti e boccole filettate.

La scelta dell'eventuale ancoraggio al pavimento deve essere valutata in relazione alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portate del piano, del cassetto e dei ripiani

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito.

Il cassetto su guide ha una portata di 60 kg.

Il ripiano interno asportabile del vano armadietto ha una portata di 40 kg, mentre il ripiano inferiore strutturale saldato ha una portata di 200 kg.

I valori indicano le capacità dei singoli componenti e non devono essere sommati per attribuire al tavolo una portata complessiva differente da quella dichiarata per il piano.

Per lavorazioni con carichi concentrati o sollecitazioni dinamiche è necessario valutare le condizioni effettive di utilizzo separatamente dalla portata uniformemente distribuita.

Dati tecnici del tavolo con un cassetto e un vano con sportello

• Riferimento configurazione: BML20-CS;
• SKU: 07.025.2399;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm su tre lati; bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• blocco accessorio: 1 modulo misto da 505x620x600 mm (altezza);
• materiale del blocco: lamiera spessore 8/10;
• cassetti: 1, montato su guide;
• portata del cassetto: 60 kg;
• vano con sportello: 1, nella parte inferiore del blocco;
• ripiano interno del vano: asportabile, portata 40 kg;
• chiusure: indipendenti per cassetto e sportello, con chiavi separate e differenziate;
• posizioni di fissaggio sottopiano: sinistra, centro e destra;
• posizioni occupate: 1 su 3;
• altezza libera nominale nelle due posizioni senza modulo: 600 mm;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con un solo cassetto sospeso utilizza un modulo alto 224 mm e non comprende un vano armadietto. È una soluzione differente quando serve soltanto contenimento estraibile e si desidera conservare maggiore altezza libera sotto il modulo.

Il tavolo con due cassetti e un vano con sportello aggiunge al blocco misto un cassetto sospeso indipendente, occupando due posizioni sottopiano.

Il tavolo con due cassetti e due vani con sportello utilizza due blocchi misti alti 600 mm, aumentando sia il contenimento estraibile sia quello chiuso.

Quando è necessario concentrare più utensili nei cassetti e mantenere anche un vano armadietto, il tavolo con quattro cassetti e un vano con sportello combina una cassettiera a tre cassetti con un blocco misto.

Le altre configurazioni sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, la struttura e il corpo del blocco misto sono in Grigio chiaro RAL 7035, mentre il frontale del cassetto e lo sportello sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con un cassetto e un vano con sportello

Se in futuro mi serve un secondo vano con sportello, devo sostituire il blocco misto già installato?

No. Sul tavolo da 2000 mm il blocco con cassetto e vano con sportello occupa una sola delle tre posizioni sottopiano. È quindi possibile aggiungere un secondo blocco compatibile con vano armadietto e sportello in una delle due posizioni libere, senza rimuovere quello esistente. La configurazione risultante comprende un cassetto e due vani con sportello, distribuiti su due moduli distinti, e mantiene ancora una posizione sottopiano priva di accessori. Occorre considerare che anche il nuovo blocco alto 600 mm occuperà l'intera altezza nominale della posizione scelta, riducendo lo spazio aperto disponibile sopra il ripiano inferiore strutturale.
