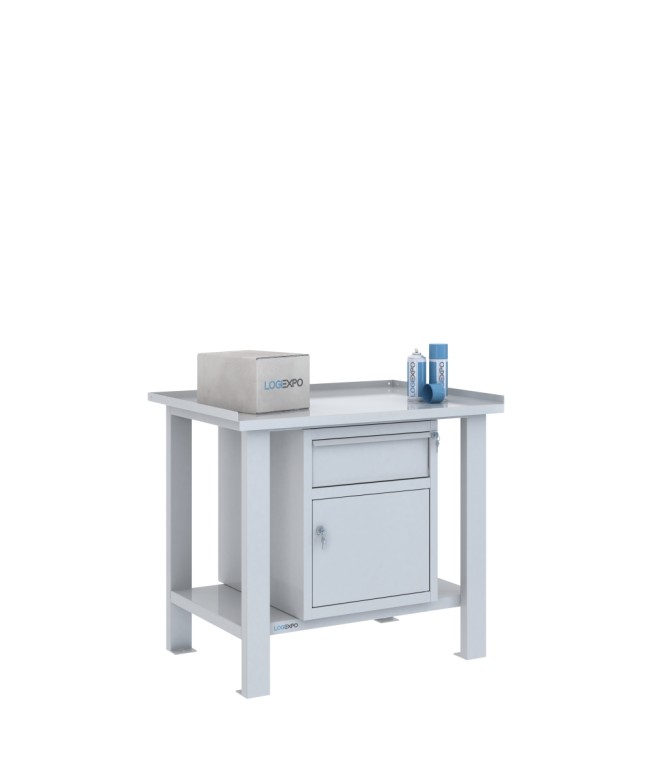

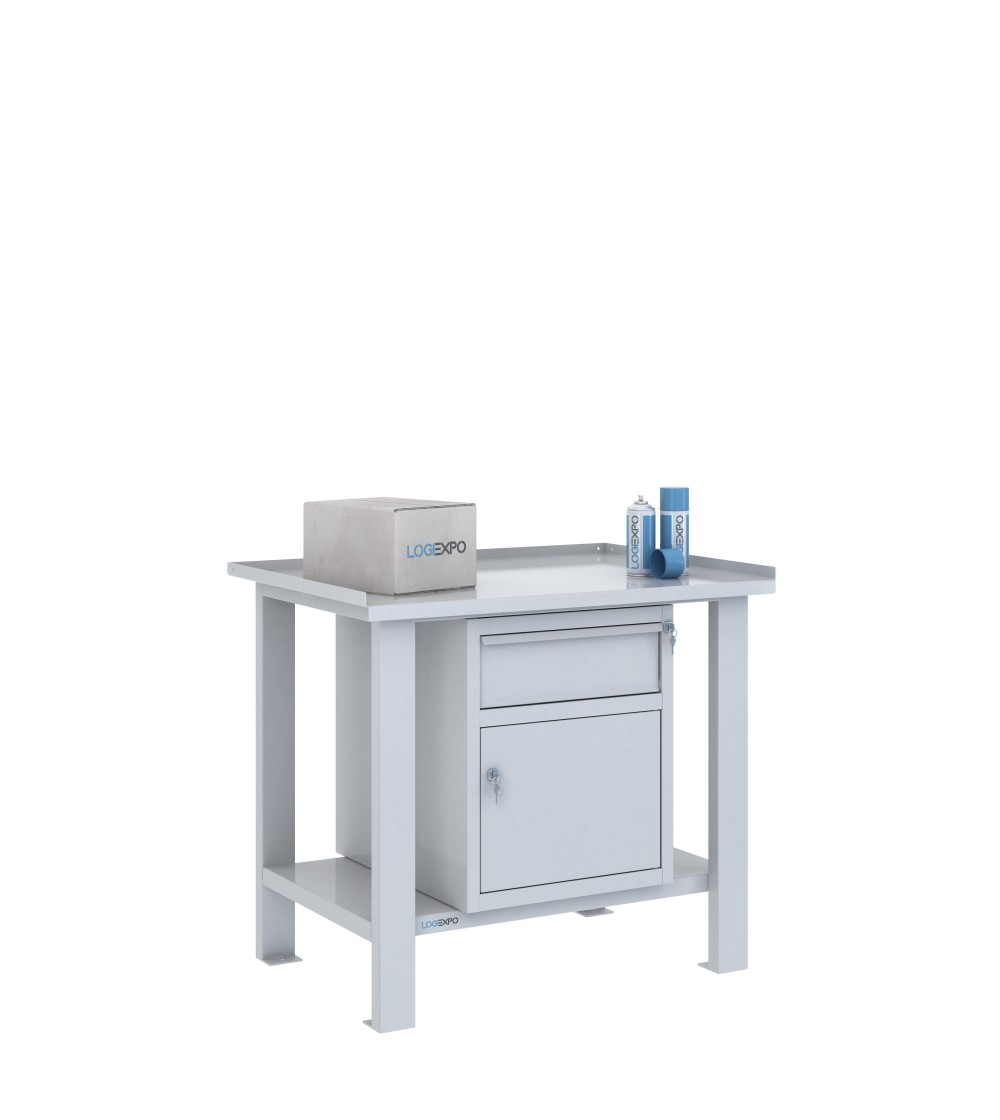

Tavolo da lavoro 1000x700 con 1 cassetto e vano con sportello

Tavolo da lavoro 1000x700 con cassetto e vano con sportello

La configurazione BML10-CS identifica il tavolo da lavoro monoblocco da 1000x700 mm con un blocco centrale alto 600 mm che integra nello stesso elemento un cassetto e un vano armadietto con ripiano interno e sportello.

La configurazione abbina quindi il piano in lamiera da 3 mm e la portata di 1200 kg con carico uniformemente distribuito a una soluzione sottopiano che combina due modalità di contenimento differenti nella sola posizione centrale disponibile sulla struttura da 1000 mm.

Organizzazione mista tra cassetto e vano armadietto

Il cassetto permette di mantenere immediatamente accessibili utensili, componenti o materiali di dimensioni contenute, mentre il vano con sportello offre uno spazio chiuso per elementi che richiedono un volume maggiore.

Il ripiano interno del vano è asportabile e consente di modificare la suddivisione verticale dello spazio. Cassetto e vano appartengono però allo stesso blocco fisico: non possono quindi essere separati o riposizionati come due moduli indipendenti.

Blocco centrale con cassetto e vano con ripiano e sportello

Il blocco sottopiano misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Il cassetto è montato su guide e ha una portata di 60 kg.

Il vano armadietto dispone di un ripiano interno asportabile con portata di 40 kg ed è chiuso da uno sportello. Cassetto e sportello utilizzano chiusure a chiave indipendenti, con chiavi separate e differenziate.

Nella struttura da 1000 mm è prevista una sola posizione per i blocchi accessori, collocata centralmente tra le coppie di montanti. In questa configurazione tale posizione è occupata dall'intero blocco misto.

Piano in lamiera da 3 mm: superficie a 860 mm e quota massima 890 mm

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie operativa si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due quote descrivono elementi differenti: 860 mm identifica la superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore e blocco sottopiano

Il tavolo mantiene il ripiano inferiore strutturale saldato in lamiera spessore 10/10 con portata di 200 kg, posizionato a 210 mm da terra.

Il blocco con cassetto e vano viene installato sopra il ripiano inferiore, nello spazio compreso tra questo e il piano di lavoro. Il ripiano interno asportabile del vano e il ripiano inferiore strutturale sono quindi elementi distinti, con funzioni e portate differenti.

Portate dei diversi componenti

Il piano di lavoro ha una portata di 1200 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Il cassetto ha portata di 60 kg, il ripiano interno del vano di 40 kg e il ripiano inferiore strutturale di 200 kg.

Questi valori si riferiscono a componenti differenti e non devono essere sommati per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML10-CS

• Configurazione: BML10-CS;
• dimensioni del piano: 1000x700 mm;
• quota superficie di lavoro: 860 mm;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 1200 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco sottopiano: 505x620x600h mm, lamiera 8/10;
• cassetto: 1, montato su guide, portata 60 kg, chiusura a chiave;
• vano con sportello: 1, con ripiano interno asportabile da 40 kg;
• chiusure: cassetto e sportello con serrature indipendenti e chiavi separate;
• ripiano inferiore: lamiera 10/10, portata 200 kg.

Configurazioni alternative da 1000 mm

La famiglia da 1000 mm comprende anche la versione senza moduli, il cassetto sospeso, il blocco a 3 cassetti e il vano con ripiano e sportello senza cassetto. La struttura dispone di una sola posizione centrale per i blocchi accessori, quindi queste configurazioni rappresentano alternative tra loro.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione bicolore con struttura e blocco accessorio Grigio chiaro RAL 7035 e frontali del cassetto e dello sportello Blu RAL 5015.

FAQ sul tavolo da lavoro BML10-CS

Perché una configurazione con cassetto e vano può essere utile in una postazione di manutenzione?

Permette di tenere nel cassetto utensili o piccoli componenti utilizzati con maggiore frequenza e di destinare il vano con sportello ad attrezzature, ricambi o materiali più ingombranti. È una configurazione utile quando questa separazione corrisponde all'organizzazione reale delle attività di manutenzione della postazione.
