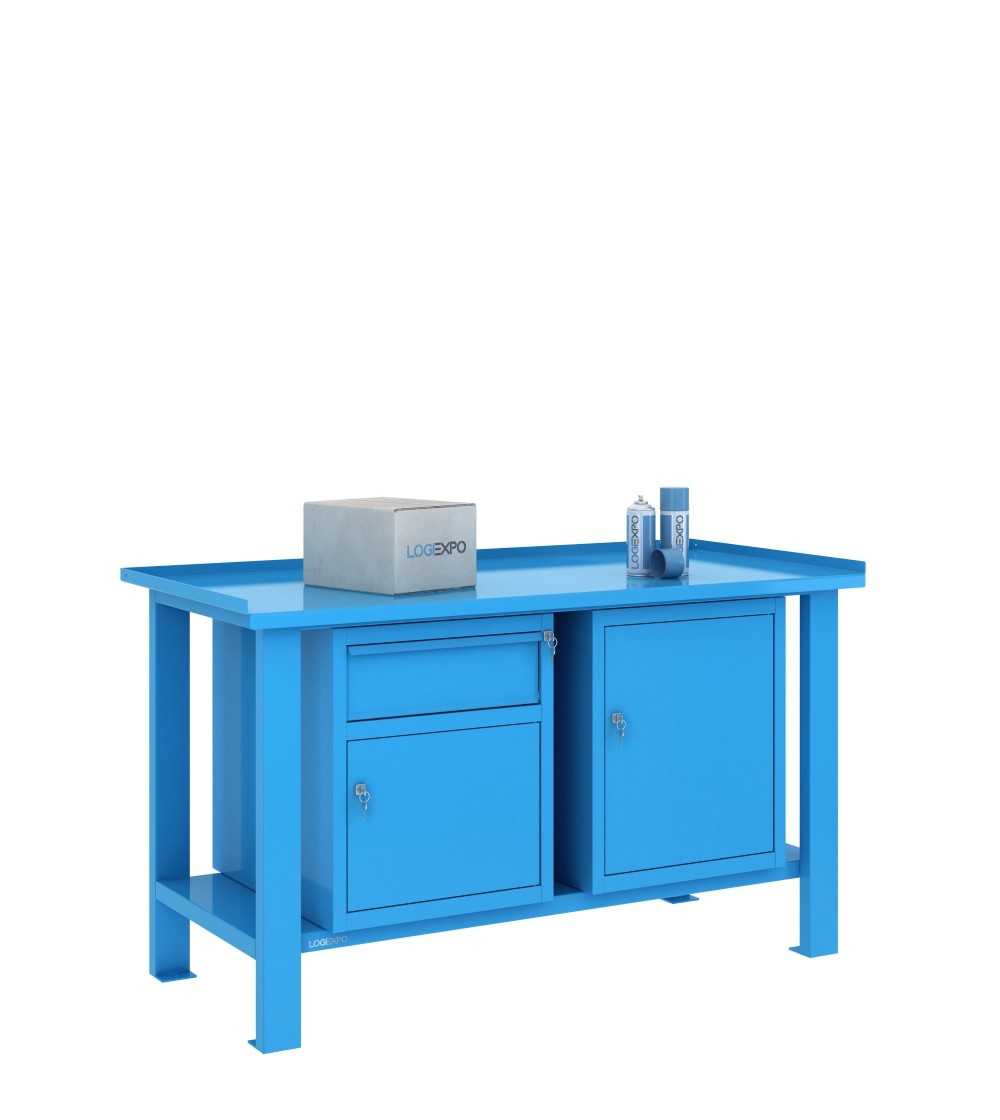

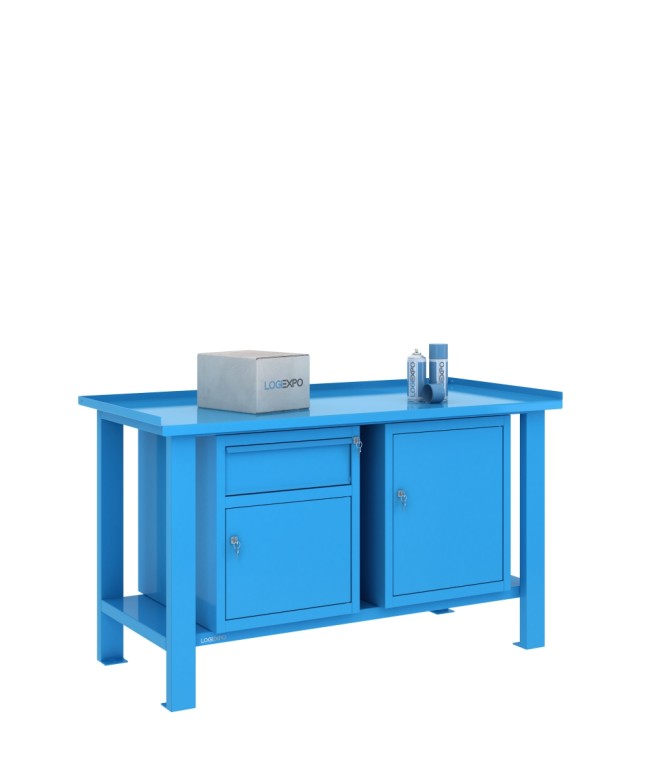

Tavolo da lavoro 1500x700 con 1 cassetto e 2 vani con sportello

Tavolo da lavoro 1500x700 con 1 cassetto e 2 vani con sportello

La configurazione BML15-CSSP identifica il tavolo da lavoro monoblocco da 1500x700 mm con due blocchi sottopiano alti 600 mm: un blocco misto con cassetto e vano armadietto e un secondo blocco destinato al solo vano armadietto.

Questa disposizione permette di affiancare un volume estraibile per utensili e piccoli componenti a due vani chiusi, utilizzabili per organizzare gruppi distinti di attrezzature, ricambi o materiali destinati alla postazione. Il contenimento è distribuito su due blocchi laterali, senza impegnare il piano di lavoro come superficie di deposito permanente.

Blocco con cassetto e vano armadietto

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Integra un cassetto montato su guide, con portata di 60 kg, e un vano armadietto dotato di ripiano interno asportabile con portata di 40 kg e sportello con serratura.

Il cassetto e il vano appartengono allo stesso blocco fisico e non possono essere separati o riposizionati indipendentemente.

Le chiusure del cassetto e dello sportello sono indipendenti, con chiavi separate e differenziate.

Secondo blocco con vano armadietto e sportello

Il secondo blocco misura anch'esso 505x620x600h mm ed è realizzato in lamiera spessore 8/10. È destinato interamente al vano armadietto ed è dotato di ripiano interno asportabile con portata di 40 kg e sportello con chiusura a chiave.

I due blocchi presentano le stesse dimensioni esterne ma una diversa organizzazione interna: nel blocco misto parte dell'altezza è occupata dal cassetto, mentre nel secondo blocco il volume è destinato al vano armadietto.

Il secondo vano costituisce un modulo indipendente rispetto al blocco misto, consentendo di organizzare separatamente i rispettivi contenuti.

Posizionamento laterale dei due blocchi sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio sottopiano: laterale sinistra, centrale e laterale destra. Quando sono presenti due blocchi, sono utilizzabili esclusivamente le posizioni laterali sinistra e destra.

Nella BML15-CSSP il blocco con cassetto e vano occupa quindi un lato e il blocco con il solo vano armadietto quello opposto. La predisposizione centrale rimane fisicamente presente nella struttura ma non può essere utilizzata contemporaneamente ai due moduli.

I due blocchi possono essere scambiati tra sinistra e destra anche successivamente, utilizzando le predisposizioni presenti sulla struttura. Lo spostamento riguarda l'intero blocco misto, non il solo cassetto o il solo vano integrato.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm, predisposte per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombro sottopiano

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

Entrambi i blocchi accessori sono alti 600 mm e impegnano le due posizioni laterali disponibili. Il ripiano strutturale rimane presente sotto i moduli, ma la configurazione occupa praticamente tutto il volume sottopiano utile del tavolo da 1500 mm.

Gli interspazi residui tra blocchi e struttura non devono essere considerati automaticamente come spazio utilizzabile per ulteriori contenitori o attrezzature.

Portate del piano, del cassetto e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Il cassetto ha portata di 60 kg. Ciascuno dei due ripiani interni asportabili dei vani armadietto ha portata di 40 kg, mentre il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Fornitura e installazione dei blocchi accessori

Il tavolo monoblocco viene fornito con struttura metallica già saldata e assemblata. Anche i due blocchi accessori sono forniti assemblati.

Il fissaggio dei moduli sotto il piano avviene utilizzando i punti di ancoraggio predisposti nella struttura, mediante viti e boccole filettate.

Dati tecnici del tavolo BML15-CSSP

• Configurazione: BML15-CSSP;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco misto cassetto e vano: 505x620x600h mm, lamiera 8/10;
• cassetto: 1, montato su guide, portata 60 kg e chiusura a chiave;
• vano integrato nel blocco misto: 1, con ripiano interno asportabile da 40 kg e sportello con chiusura a chiave;
• chiusure del blocco misto: indipendenti per cassetto e sportello, con chiavi separate e differenziate;
• secondo blocco armadietto: 505x620x600h mm, lamiera 8/10;
• secondo vano con sportello: 1, con ripiano interno asportabile da 40 kg e chiusura a chiave;
• dotazione complessiva: 1 cassetto e 2 vani con sportello;
• posizione dei blocchi: laterale sinistra + laterale destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni con un solo blocco integrato cassetto e vano, con due vani armadietto senza cassetto, con cassetto sospeso e vano separato oppure con differenti combinazioni di cassetti e sportelli.

La BML15-CSSP affianca al blocco misto un secondo vano armadietto, privilegiando la presenza di due volumi chiusi distinti e di un cassetto estraibile.

Per confrontare le configurazioni disponibili è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontale del cassetto e dei due sportelli Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-CSSP

Cosa cambia rispetto alla versione da 1500 mm con il solo blocco cassetto e vano?

La versione con il solo blocco integrato utilizza una posizione sottopiano, che può essere scelta tra sinistra, centro e destra. La BML15-CSSP aggiunge un secondo vano armadietto e occupa entrambe le posizioni laterali. La scelta comporta quindi non soltanto un maggiore numero di vani chiusi, ma anche una diversa disponibilità del sottopiano: nella configurazione con un solo blocco rimane più spazio non accessoriato, mentre con due blocchi alti 600 mm il volume sottopiano utile risulta praticamente impegnato.

Per verificare la compatibilità con un'attrezzatura ingombrante bastano le dimensioni esterne dei due blocchi?

No. Le dimensioni 505x620x600h mm descrivono l'ingombro esterno di ciascun blocco, non lo spazio effettivamente disponibile all'interno dei vani e attraverso gli sportelli. Il blocco misto integra anche un cassetto, mentre il secondo blocco è destinato al solo vano armadietto. Prima di scegliere dove collocare un'attrezzatura occorre quindi verificare le sue dimensioni rispetto allo spazio interno e all'apertura disponibile, considerando anche la possibilità di rimuovere il ripiano interno. Quando questa compatibilità è determinante per l'acquisto, è opportuno richiedere una verifica dimensionale all'assistenza tecnica LogiExpo: tel. 051 558776, email info@logiexpo.it oppure tramite il modulo di contatto.
