Tavolo da lavoro 2000x700 con 3 cassetti e 3 vani con sportello

Tavolo da lavoro 2000x700 con tre cassetti e tre vani con sportello

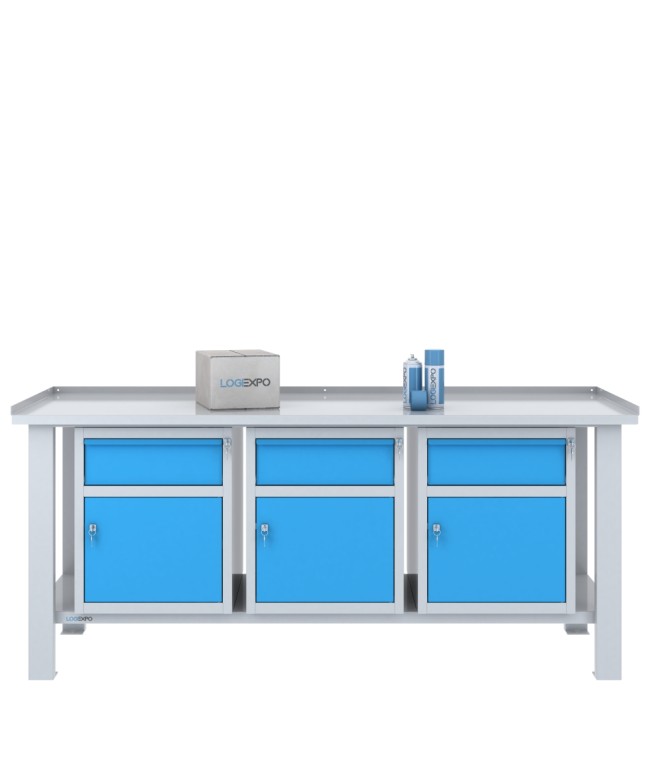

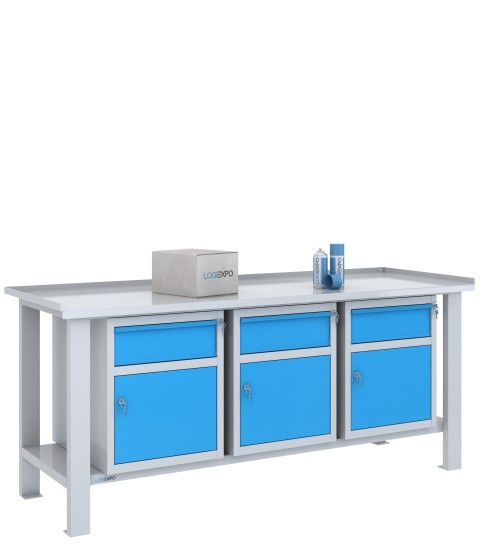

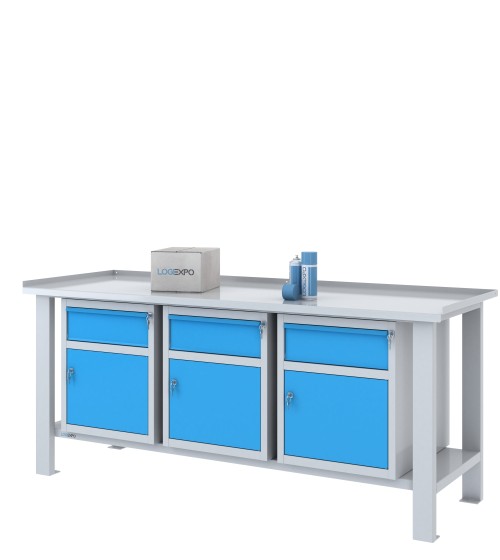

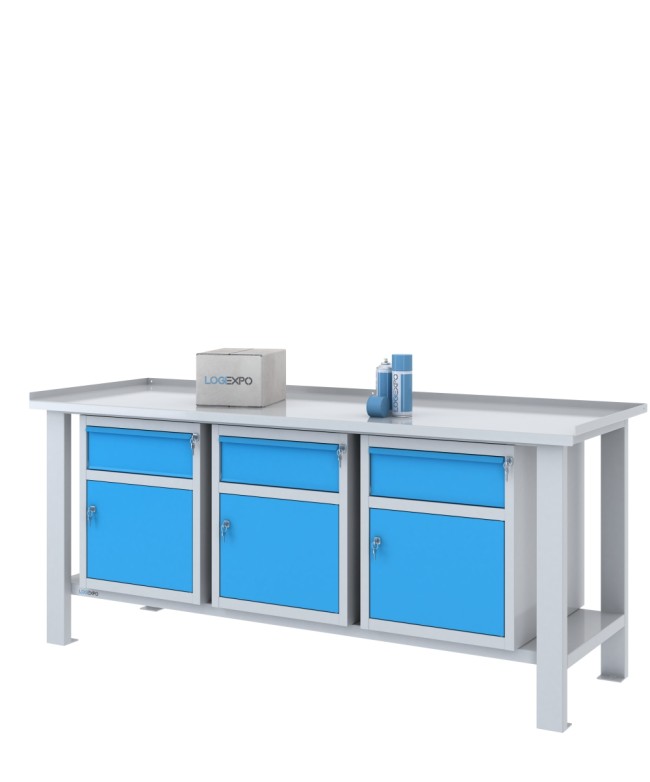

Questo tavolo da lavoro per officina da 2000x700 mm combina un piano in lamiera spessore 3 mm con tre blocchi misti sottopiano, ciascuno composto da un cassetto superiore e un vano inferiore con ripiano interno e sportello.

La configurazione mette a disposizione tre cassetti e tre vani armadietto indipendenti, distribuiti nelle posizioni sinistra, centrale e destra della struttura. In ciascuna zona attrezzata sono quindi disponibili due modalità di contenimento: un cassetto estraibile per utensili e piccoli componenti e uno spazio chiuso con sportello per materiali e attrezzature di dimensioni differenti.

I tre blocchi occupano tutte le predisposizioni di fissaggio della struttura da 2000 mm. La scelta di questa versione è pertinente quando si desidera distribuire entrambe le modalità di contenimento lungo il tavolo, anziché concentrarle in una singola zona della postazione.

Tre blocchi misti indipendenti da 600 mm

Il tavolo comprende tre blocchi accessori da 505x620x600 mm (altezza), realizzati in lamiera spessore 8/10.

Ogni blocco integra un cassetto superiore montato su guide, con portata dichiarata di 60 kg, e un vano inferiore con ripiano interno, chiuso da uno sportello. La portata del ripiano interno è di 40 kg.

Il cassetto e lo sportello dispongono di serrature distinte. Le due funzioni sono quindi accessibili separatamente, pur appartenendo alla stessa unità strutturale.

Complessivamente sono presenti tre cassetti e tre vani con sportello, distribuiti in tre moduli fisici. Non si tratta di sei blocchi separati né di una cassettiera unica affiancata a un armadio continuo.

La distinzione tra moduli e funzioni di contenimento è importante anche in caso di riconfigurazione: ogni blocco misto può essere rimosso o riposizionato come unità completa, mentre il cassetto e il vano sottostante non costituiscono due accessori indipendenti.

Tre zone di contenimento per organizzare il lavoro

La presenza di tre blocchi misti permette di organizzare la dotazione della postazione in tre gruppi funzionali, ciascuno con un cassetto e un vano armadietto.

In un reparto di manutenzione, ad esempio, un blocco può essere destinato agli utensili e agli accessori per gli interventi meccanici, un secondo agli strumenti per operazioni di regolazione e il terzo alle dotazioni necessarie per manutenzioni periodiche.

In una postazione di assemblaggio, la suddivisione può seguire invece le fasi del processo: preparazione dei componenti, montaggio e controllo. In ogni gruppo, il cassetto può contenere gli utensili di prelievo frequente, mentre il vano con sportello può accogliere materiali complementari e attrezzature compatibili con le dimensioni interne disponibili.

Questi esempi rappresentano possibili criteri organizzativi, non destinazioni obbligatorie. La distribuzione deve essere definita considerando frequenza di utilizzo, ingombro degli oggetti e sequenza reale delle operazioni.

Il vantaggio funzionale specifico è la possibilità di mantenere vicini utensili e materiali riferiti alla stessa attività, senza dover concentrare tutti i cassetti in un punto e tutti i vani chiusi in un altro.

La presenza di tre gruppi di contenimento non implica automaticamente che il tavolo sia destinato a tre operatori contemporanei. Le zone possono anche corrispondere a tre fasi di lavoro gestite da una sola persona.

Cassetti e vani chiusi: due modalità di accesso in ogni blocco

I tre cassetti estraibili consentono di organizzare utensili manuali, piccoli componenti e accessori per i quali è utile l'accesso mediante apertura frontale di un elemento su guide.

I tre vani con sportello mettono invece a disposizione uno spazio chiuso, suddiviso mediante un ripiano interno, nel quale collocare materiali e attrezzature compatibili con la geometria del vano.

Ogni blocco dispone di una serratura per il cassetto e di una serratura per lo sportello. Sono quindi presenti sei punti di chiusura distinti, senza una chiusura centralizzata comune all'intera configurazione.

Questo permette di mantenere chiuso il cassetto di un blocco senza dover necessariamente chiudere anche il vano con sportello dello stesso modulo, oppure viceversa.

La gestione effettiva delle chiavi deve essere organizzata in funzione delle procedure del reparto. La presenza di serrature separate non implica che tutti i blocchi siano forniti con una codifica delle chiavi personalizzata secondo specifici ruoli operativi.

Dimensioni dei vani e scelta degli oggetti da riporre

Ogni blocco misto ha dimensioni esterne di 505x620x600 mm (altezza). Questa misura comprende sia il cassetto superiore sia il vano armadietto sottostante.

Di conseguenza, l'altezza di 600 mm non corrisponde all'altezza interna disponibile nel vano con sportello: una parte del volume verticale è occupata dal cassetto e dagli elementi costruttivi del blocco.

Rispetto a un blocco destinato esclusivamente a vano armadietto, il blocco misto mantiene lo stesso ingombro esterno ma distribuisce lo spazio interno tra due funzioni differenti.

Questo aspetto diventa importante quando si devono riporre attrezzature relativamente alte. In tal caso, il vantaggio di disporre anche del cassetto deve essere confrontato con l'altezza effettiva richiesta dagli oggetti.

La scelta non dovrebbe basarsi soltanto sul numero complessivo di vani con sportello, ma anche sul rapporto tra contenimento in cassetto e volume interno disponibile per ciascun vano.

Posizionamento e riconfigurazione dei tre blocchi misti

La struttura monoblocco da 2000 mm dispone di tre predisposizioni sottopiano: sinistra, centro e destra. In questa configurazione sono tutte occupate da un blocco misto.

I moduli vengono fissati ai profili metallici sottopiano mediante viti e boccole filettate già predisposte nella struttura.

Ogni blocco è un elemento indipendente e viene fornito assemblato. Può essere rimosso e reinstallato utilizzando i punti di fissaggio compatibili, senza intervenire sulla struttura saldata del tavolo.

Poiché i tre moduli hanno la stessa configurazione, un loro semplice scambio di posizione non modifica la distribuzione complessiva delle funzioni: in ciascuna zona rimangono un cassetto e un vano con sportello.

Una riconfigurazione funzionale si ottiene invece sostituendo uno o più blocchi misti con altre tipologie di accessorio, come una cassettiera a tre cassetti oppure un blocco con solo vano armadietto.

La struttura consente il montaggio contemporaneo di un massimo di tre blocchi. Con tutte le posizioni occupate, l'aggiunta di un ulteriore modulo richiede quindi la rimozione o la sostituzione di uno di quelli presenti.

Ripiano inferiore strutturale con tre blocchi installati

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10, saldato alla struttura e posizionato a 210 mm da terra.

Il ripiano ha una portata dichiarata di 200 kg ed è presente anche nelle configurazioni completamente accessoriate.

In assenza di moduli, l'altezza libera nominale sottopiano è di 600 mm. I tre blocchi misti hanno un'altezza esterna di 600 mm e occupano quindi l'intero sviluppo verticale nominale previsto nelle rispettive posizioni.

Il ripiano inferiore mantiene la sua funzione strutturale, ma la presenza dei tre blocchi limita l'accessibilità allo spazio soprastante. In questa configurazione il contenimento operativo è affidato prevalentemente ai tre cassetti e ai tre vani con sportello.

Per esigenze che richiedono spazio aperto sopra il ripiano inferiore, è più pertinente valutare configurazioni con un numero inferiore di blocchi oppure con moduli sospesi da 224 mm.

Piano in lamiera da 3 mm con bordi rialzati

Il piano misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra. In corrispondenza dei tre bordi rialzati, la quota massima raggiunge 890 mm.

La distinzione tra altezza del piano e quota massima dei bordi deve essere considerata nella collocazione della postazione vicino a pareti, macchinari o altre strutture.

I bordi rialzati rappresentano una caratteristica costruttiva del piano e non identificano una vasca a tenuta per il contenimento di liquidi.

Struttura monoblocco saldata con predisposizione per fissaggio al pavimento

La struttura portante è costituita da quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

Il telaio monoblocco viene fornito già saldato e assemblato. I tre blocchi accessori, anch'essi forniti assemblati, devono essere fissati alle predisposizioni sottopiano.

L'eventuale ancoraggio al pavimento deve essere valutato in relazione alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e dei ripiani

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei tre cassetti montati su guide ha una portata di 60 kg. Ognuno dei tre ripiani interni ai vani con sportello ha una portata di 40 kg, mentre il ripiano inferiore strutturale rinforzato ha una portata di 200 kg.

Questi valori descrivono le capacità dei rispettivi componenti. Non devono essere sommati per ricavare una portata complessiva del tavolo diversa da quella dichiarata per il piano di lavoro.

Per lavorazioni che producono carichi concentrati o sollecitazioni dinamiche sul piano è necessario valutare le condizioni effettive d'impiego, senza assimilarle automaticamente alla portata uniformemente distribuita.

Dati tecnici del tavolo con tre blocchi misti

• Riferimento configurazione: BML20-3CS;
• SKU: 07.121.1835;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• materiale del piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm a sinistra, posteriormente e a destra; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• blocchi accessori: 3 misti indipendenti, ciascuno da 505x620x600 mm (altezza);
• composizione di ogni blocco: 1 cassetto superiore e 1 vano inferiore con ripiano interno e sportello;
• materiale dei blocchi: lamiera spessore 8/10;
• cassetti: 3 complessivi, montati su guide, portata 60 kg ciascuno;
• vani con sportello: 3, ciascuno con ripiano interno da 40 kg;
• chiusure: serrature distinte per i cassetti e gli sportelli;
• posizioni sottopiano: sinistra, centro e destra, tutte occupate;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera nominale sottopiano senza accessori: 600 mm;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con due cassetti e due vani con sportello utilizza due blocchi misti anziché tre, mantenendo una posizione sottopiano priva di accessori.

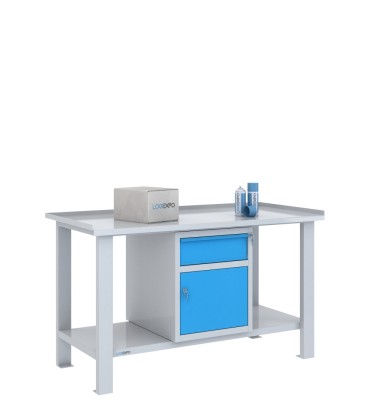

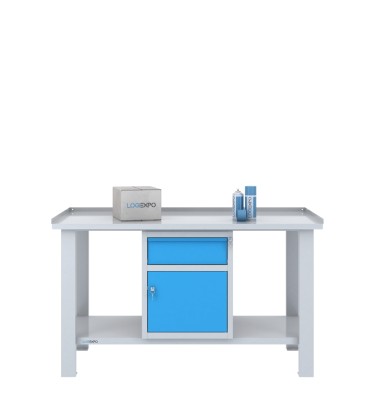

La versione con un cassetto e tre vani con sportello mantiene tre vani chiusi, ma utilizza un solo blocco misto e due blocchi destinati interamente a vani armadietto.

Quando è prioritario disporre di vani chiusi senza cassetti, il tavolo con tre vani con sportello utilizza tre blocchi armadietto indipendenti, senza il cassetto superiore presente nei blocchi misti.

Per privilegiare il contenimento estraibile, la configurazione con nove cassetti utilizza tre cassettiere da tre cassetti, occupando le stesse tre posizioni sottopiano.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, la struttura e i corpi dei blocchi accessori sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti e gli sportelli sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con tre cassetti e tre vani con sportello

Se devo riporre attrezzature relativamente alte, i tre vani hanno lo stesso spazio interno dei tre armadietti senza cassetti?

No. Le due configurazioni utilizzano blocchi con lo stesso ingombro esterno di 505x620x600 mm, ma i volumi interni sono organizzati diversamente. Nel blocco misto una parte dell'altezza è occupata dal cassetto superiore; nel blocco con solo sportello lo spazio è destinato al vano armadietto e al relativo ripiano. Se l'altezza degli oggetti è determinante, occorre confrontarla con la luce interna effettiva del vano, non con i 600 mm esterni del blocco. La versione con tre soli armadietti è da valutare quando serve privilegiare il volume chiuso rispetto alla presenza dei cassetti. Per ottenere una maggiore capacità di contenimento all'interno dei vani, è sempre possibile asportare in qualsiasi momento il ripiano interno.

In una postazione condivisa è possibile lasciare accessibili i vani con sportello mantenendo chiusi i cassetti?

Sì. Ciascuno dei tre blocchi misti dispone di una serratura per il cassetto e di una serratura distinta per lo sportello. È quindi possibile gestire separatamente i due accessi di ogni blocco: aprire il vano con sportello non richiede di sbloccare anche il cassetto superiore. Questa organizzazione può essere utile quando utensili e materiali complementari seguono modalità di prelievo differenti. L'eventuale esigenza di una chiave unificata per più chiusure deve invece essere verificata prima dell'ordine, perché non è una caratteristica di serie della configurazione standard.
