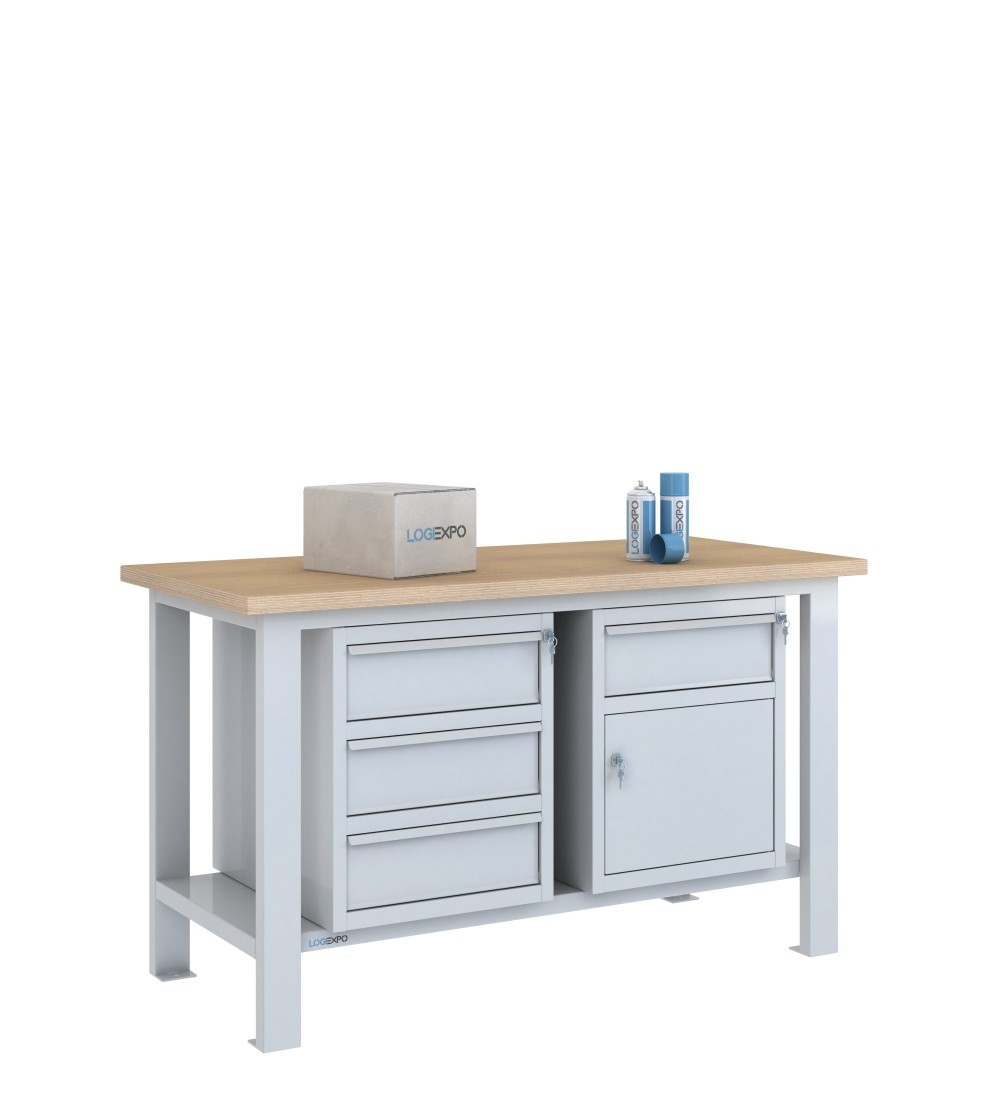

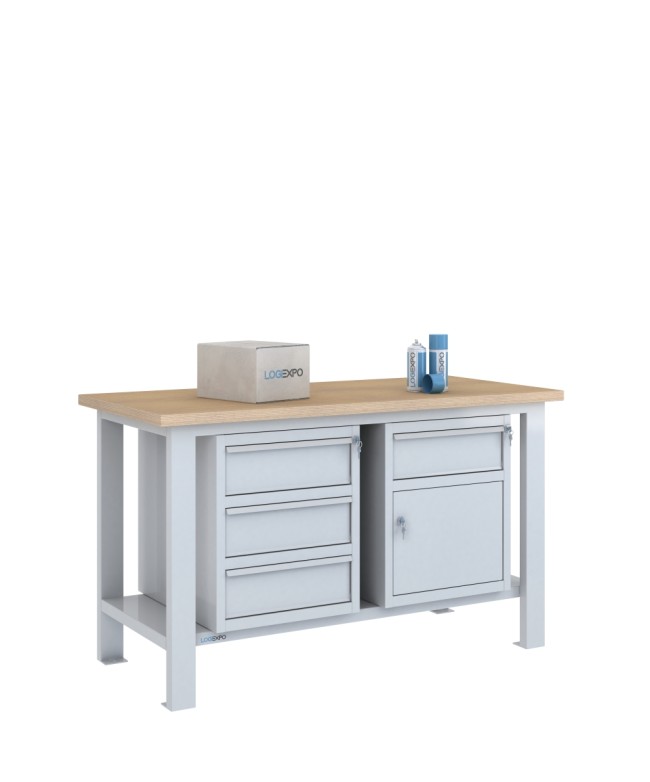

Banco da lavoro 1500x700x885h con 4 cassetti e 1 sportello

Banco da lavoro 1500x700 con 4 cassetti e vano con sportello

Il banco da lavoro BMF15-C3CS 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due blocchi sottopiano da 600 mm di altezza con organizzazione interna differente.

Un blocco dispone di tre cassetti; il secondo integra un ulteriore cassetto e un vano armadietto con ripiano interno e sportello. La configurazione comprende quindi complessivamente 4 cassetti e 1 vano chiuso.

Blocco sottopiano a 3 cassetti

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide, hanno una portata di 60 kg ciascuno e utilizzano una chiusura centralizzata che agisce sull'intero blocco.

Blocco con cassetto e vano armadietto

Il secondo blocco misura anch'esso 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

Comprende un cassetto montato su guide, con serratura e portata di 60 kg, oltre a un vano armadietto dotato di ripiano interno e chiuso da sportello con serratura.

Il ripiano interno del vano ha una portata di 40 kg.

I due blocchi vengono forniti assemblati e vengono installati sotto il piano mediante i punti di ancoraggio predisposti nella struttura.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Con due blocchi installati, come nella configurazione BMF15-C3CS, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente sulla struttura ma non può essere utilizzata con i due blocchi laterali installati.

Poiché i due blocchi hanno funzioni differenti, possono essere scambiati tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le predisposizioni laterali previste.

Due blocchi da 600 mm con organizzazione interna differente

Entrambi i blocchi hanno dimensioni esterne di 505x620x600h mm, ma utilizzano diversamente il volume disponibile: uno lo suddivide su tre cassetti, mentre l'altro combina un cassetto con un vano dotato di ripiano interno e sportello.

Il ripiano inferiore saldato rimane parte integrante della struttura e costituisce un ulteriore livello di appoggio della postazione.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di superficie.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore strutturale è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Le portate dei singoli cassetti e del ripiano interno del vano sono dati specifici dei rispettivi elementi e non devono essere confuse con la portata complessiva del banco.

Dati tecnici del banco BMF15-C3CS

• Configurazione: BMF15-C3CS;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• blocchi sottopiano: 2;
• primo blocco: 505x620x600h mm con 3 cassetti;
• portata cassetti primo blocco: 60 kg ciascuno;
• chiusura primo blocco: centralizzata sui 3 cassetti;
• secondo blocco: 505x620x600h mm con 1 cassetto e 1 vano con sportello;
• portata cassetto secondo blocco: 60 kg;
• ripiano interno del vano: portata 40 kg;
• chiusura vano: sportello con serratura;
• cassetti complessivi: 4;
• vani con sportello: 1;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende configurazioni con cassetti sospesi, blocchi a tre cassetti, vani con sportello e diverse combinazioni tra queste funzioni.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C3CS è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei blocchi sono in RAL 7035, mentre i frontali dei cassetti e lo sportello sono in RAL 5015.

FAQ sul banco da lavoro BMF15-C3CS 1500x700

In cosa differisce questa configurazione dal banco da 1500 mm con 4 cassetti senza vano con sportello?

Entrambe le configurazioni dispongono di quattro cassetti, ma sono costruite in modo diverso. La versione senza vano abbina un blocco a 3 cassetti a un cassetto sospeso da 224 mm. Questa configurazione utilizza invece un blocco a 3 cassetti e un secondo blocco da 600 mm che integra il quarto cassetto e anche un vano con ripiano e sportello. La scelta dipende quindi dal tipo di contenimento richiesto, non soltanto dal numero complessivo dei cassetti.

Come si possono distribuire utensili, componenti e materiali tra i quattro cassetti e il vano?

Una possibile logica consiste nell'utilizzare i cassetti per separare utensili, piccoli componenti e materiali di accesso ricorrente, riservando il vano agli elementi che richiedono un volume maggiore. La suddivisione deve comunque seguire il processo reale della postazione e ciò che deve effettivamente rimanere al punto di utilizzo.

Quando può essere preferibile questa configurazione rispetto a un banco con 6 cassetti?

Quando non tutto il materiale da mantenere presso la postazione si presta alla suddivisione in cassetti. Due blocchi a 3 cassetti privilegiano sei volumi estraibili distinti; questa configurazione riduce a quattro il numero dei cassetti ma aggiunge un vano di maggiore altezza con ripiano interno. La scelta dipende quindi dalla combinazione reale tra piccoli oggetti da suddividere e materiali di maggiore ingombro.
