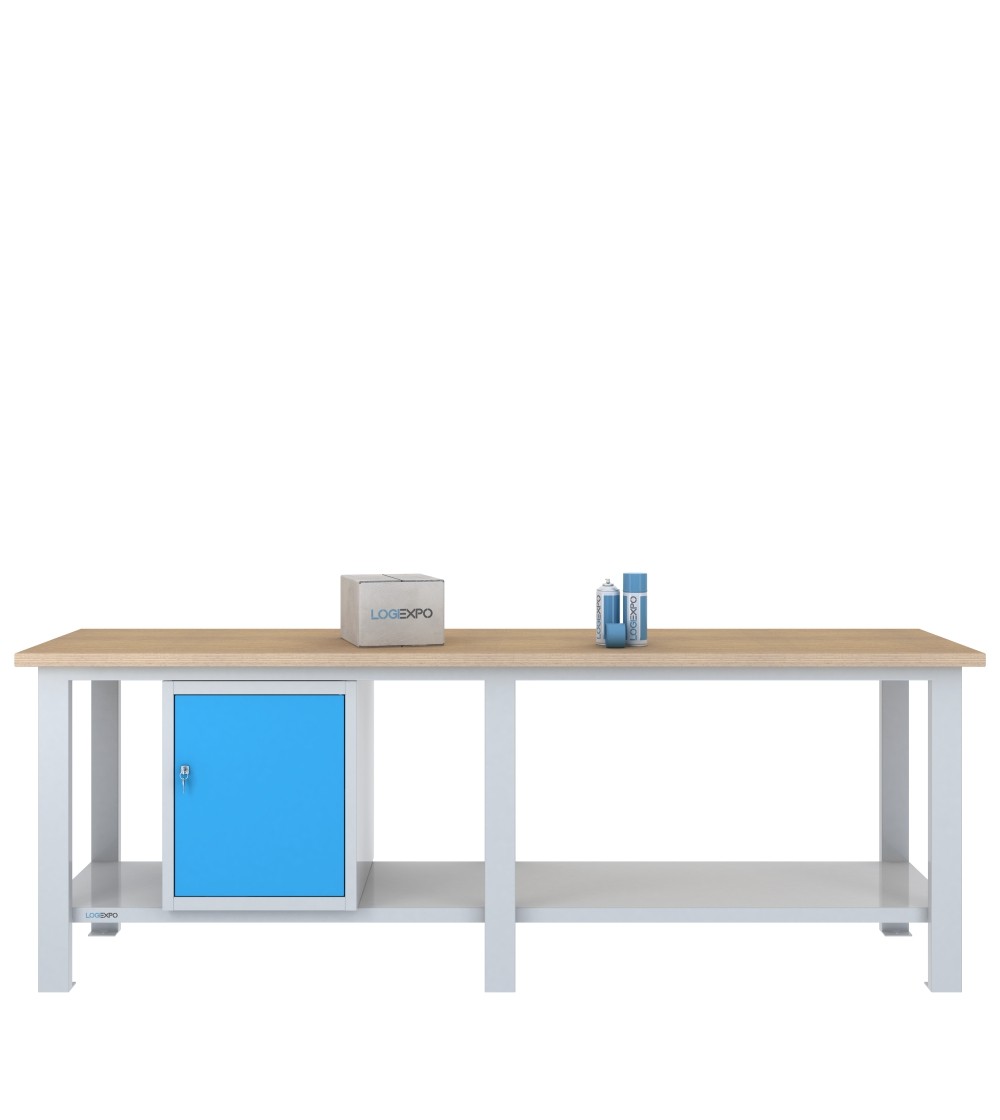

Banco da lavoro 2500x700x885h con 1 sportello

Banco da lavoro 2500x700 con vano armadietto e sportello

La Configurazione BMF25-SP identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e un unico blocco sottopiano da 505x620x600h mm installato in una delle due campate.

Il blocco è configurato come vano armadietto con ripiano interno e sportello. Non sono presenti cassetti e la seconda campata rimane priva di moduli accessori.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Un unico blocco dedicato al contenimento chiuso

Il blocco sottopiano è realizzato in lamiera spessore 8/10 e misura 505x620x600h mm.

L'intero blocco è destinato al vano armadietto, senza suddivisioni in cassetti. All'interno è presente un ripiano asportabile con portata di 40 kg, che permette di organizzare il vano su due livelli oppure, quando rimosso, di utilizzare lo spazio come volume verticale non suddiviso.

Lo sportello è dotato di chiusura a chiave.

Una campata accessoriata e una non accessoriata

La struttura da 2500 mm è suddivisa in due campate e può ricevere al massimo due blocchi accessori, uno nella posizione centrale di ciascuna campata.

Nella configurazione BMF25-SP viene utilizzata una sola delle due posizioni. Il vano armadietto occupa quindi una campata, mentre nell'altra il volume sopra il relativo ripiano inferiore strutturale rimane privo di moduli accessori.

Il singolo blocco può essere trasferito nella campata opposta utilizzando le predisposizioni presenti sulla struttura. La campata non accessoriata può inoltre ricevere successivamente un secondo blocco compatibile, mantenendo il limite massimo di un elemento per campata.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio compatibili con questa tipologia di superficie.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano nelle due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e il blocco accessorio vengono forniti già assemblati. Il vano armadietto viene posizionato sotto il piano e fissato mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

I 40 kg del ripiano interno del vano e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono valori riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. Nella campata accessoriata il volume sopra il ripiano è occupato dal blocco armadietto alto 600 mm; nella seconda campata rimane invece privo di moduli accessori.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 1 sportello

• Configurazione: BMF25-SP;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• blocchi accessori installati: 1;
• blocco con vano armadietto: 505x620x600h mm;
• cassetti: nessuno;
• vani con sportello: 1;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusura vano: a chiave;
• campate non accessoriate: 1;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocco accessorio già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli accessori, con cassetti sospesi, blocchi a tre cassetti, blocchi misti con cassetto e vano oppure con due blocchi distribuiti sulle due campate.

Questa versione utilizza un solo vano armadietto alto 600 mm e mantiene la seconda campata non accessoriata. È quindi distinta sia dalle configurazioni che aggiungono cassetti sia da quelle che utilizzano entrambe le campate con due blocchi sottopiano.

Per confrontare gli allestimenti disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con vano armadietto e sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpo del blocco in Grigio chiaro RAL 7035 e frontale dello sportello in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 1 sportello

Qual è la differenza tra il banco con un solo vano armadietto e la versione da 2500 mm con 1 cassetto e 1 sportello?

Entrambe le configurazioni utilizzano un solo blocco alto 600 mm in una campata e mantengono l'altra campata priva di moduli accessori. Nella versione con 1 cassetto e 1 sportello il blocco è suddiviso tra un cassetto superiore e un vano armadietto sottostante; in questa configurazione, invece, l'intero blocco è destinato al vano armadietto, organizzabile mediante il ripiano interno asportabile. La scelta dipende quindi dalla necessità di disporre anche di un cassetto estraibile oppure di dedicare il blocco al solo contenimento chiuso.

Cosa cambia rispetto al banco da 2500 mm con un blocco a 3 cassetti?

Le due configurazioni utilizzano un solo blocco alto 600 mm in una campata e lasciano non accessoriata la seconda. Cambia però il tipo di contenimento: questa versione utilizza un vano armadietto con ripiano interno asportabile e sportello, mentre l'altra suddivide il blocco in tre cassetti estraibili. La scelta dipende quindi dal tipo di materiale da mantenere presso la postazione: un volume chiuso organizzabile con ripiano oppure più livelli separati in cassetti.
