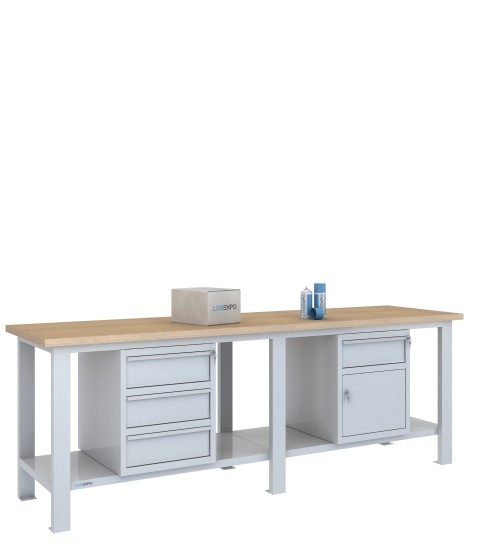

Banco da lavoro 2500x700x885h con 4 cassetti e 1 sportello

Banco da lavoro 2500x700 con 4 cassetti e vano con sportello

La Configurazione BMF25-C3CS identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e due blocchi sottopiano da 600 mm di altezza, uno per ciascuna campata.

Il primo blocco dispone di 3 cassetti; il secondo integra 1 ulteriore cassetto e un vano armadietto con ripiano interno e sportello. La configurazione comprende quindi complessivamente quattro cassetti e un volume chiuso, distribuiti su due elementi fisicamente distinti.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Quattro cassetti e un vano distribuiti su due blocchi

I quattro cassetti non appartengono a un'unica cassettiera. Tre sono integrati in un blocco da 505x620x600h mm, mentre il quarto fa parte del secondo blocco, anch'esso da 505x620x600h mm, insieme al vano con sportello.

I due blocchi hanno quindi le stesse dimensioni esterne ma una diversa organizzazione interna. Uno suddivide il volume su tre livelli estraibili; l'altro combina un cassetto con un vano chiuso dotato di ripiano interno.

Blocco a 3 cassetti da 600 mm

Una campata ospita una cassettiera in lamiera spessore 8/10, dimensioni 505x620x600h mm, dotata di tre cassetti montati su guide.

Ogni cassetto ha una portata di 60 kg. I tre cassetti del blocco sono gestiti mediante chiusura centralizzata.

La suddivisione su tre livelli permette di organizzare separatamente utensili, strumenti, componenti e altri materiali di dimensioni compatibili quando la postazione richiede più volumi estraibili distinti.

Blocco con cassetto e vano armadietto

La seconda campata ospita un blocco in lamiera spessore 8/10, anch'esso da 505x620x600h mm, che integra un cassetto nella parte superiore e un vano armadietto sottostante chiuso da sportello.

Il cassetto è montato su guide, ha una portata di 60 kg e dispone della propria chiusura a chiave. Anche lo sportello del vano è dotato di chiusura indipendente.

All'interno del vano è presente un ripiano asportabile con portata di 40 kg. La possibilità di rimuoverlo consente di modificare l'organizzazione interna del vano senza intervenire sul cassetto soprastante.

Due campate occupate da blocchi alti 600 mm

La struttura da 2500 mm è suddivisa in due campate e può ricevere al massimo due blocchi accessori, uno nella posizione centrale di ciascuna campata.

Nella configurazione BMF25-C3CS entrambe le posizioni disponibili sono utilizzate da blocchi alti 600 mm. A differenza di configurazioni che utilizzano un modulo sospeso da 224 mm, l'ingombro verticale nominale dei due blocchi è quindi equivalente nelle due campate.

I due elementi rimangono comunque indipendenti e possono essere scambiati tra le campate utilizzando le predisposizioni presenti sulla struttura. Non esiste quindi un lato obbligato per la cassettiera a tre cassetti o per il blocco con cassetto e vano.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano nelle due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i blocchi accessori vengono forniti già assemblati. I due blocchi vengono posizionati sotto il piano e fissati mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg di ciascun cassetto, i 40 kg del ripiano interno del vano e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono dati riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. Il valore è riferito singolarmente a ciascuno dei due elementi strutturali e non costituisce la portata complessiva del piano di lavoro.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 4 cassetti e sportello

• Configurazione: BMF25-C3CS;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli accessori: 2, uno per campata;
• blocco a 3 cassetti: 505x620x600h mm;
• blocco con cassetto e vano: 505x620x600h mm;
• cassetti complessivi: 4;
• portata di ciascun cassetto: 60 kg;
• vani con sportello: 1;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusure: centralizzata per il blocco a 3 cassetti; indipendenti per il quarto cassetto e lo sportello;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche con soli cassetti, con vani armadietto, con moduli sospesi oppure con altre combinazioni dei blocchi compatibili.

Questa versione è specifica quando si desiderano quattro cassetti insieme a un vano chiuso, mantenendo entrambe le campate equipaggiate con blocchi alti 600 mm. Rispetto alla configurazione con quattro cassetti ma senza sportello, cambia quindi soprattutto l'organizzazione del secondo blocco; rispetto alla versione a sei cassetti, una parte del volume viene destinata al vano armadietto.

Per confrontare gli allestimenti disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con quattro cassetti e vano con sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei blocchi in Grigio chiaro RAL 7035 e frontali dei cassetti e dello sportello in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 4 cassetti e sportello

Due campate entrambe attrezzate significano che il banco è predisposto automaticamente per due operatori?

No. Le due campate fanno parte dell'architettura della struttura da 2500 mm e, in questa configurazione, definiscono le due posizioni utilizzate dai blocchi sottopiano. Non determinano automaticamente il numero di operatori che possono lavorare contemporaneamente sul banco. L'eventuale utilizzo da parte di più persone deve essere valutato considerando attività svolte sul piano, dimensioni dei componenti, attrezzature presenti, spazio frontale disponibile, possibili interferenze tra le operazioni e condizioni di sicurezza della postazione.
