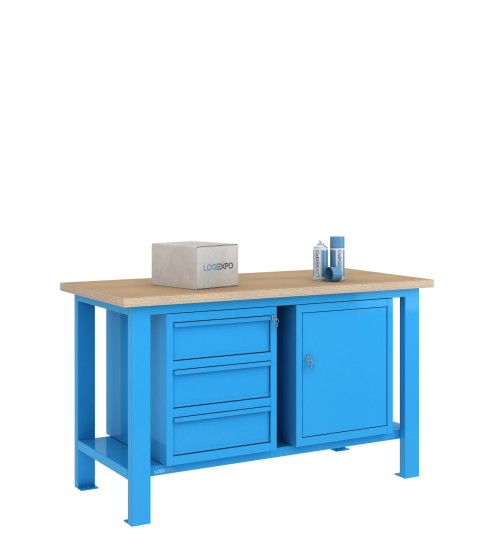

Banco da lavoro 1500x700x885h con 3 cassetti e 1 sportello

Banco da lavoro 1500x700 con 3 cassetti e vano separato con sportello

Il banco da lavoro BMF15-C3SP 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due blocchi sottopiano distinti: un blocco a 3 cassetti e un blocco con vano armadietto, ripiano interno e sportello.

I due elementi hanno le stesse dimensioni esterne, 505x620x600h mm, ma organizzano il volume sottopiano in modo differente. Un lato è interamente dedicato ai cassetti, mentre l'altro utilizza un vano chiuso con ripiano interno.

Blocco sottopiano a 3 cassetti

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide, hanno una portata di 60 kg ciascuno e utilizzano una chiusura centralizzata che agisce sull'intero blocco.

Vano armadietto separato con ripiano interno

Il secondo blocco misura 505x620x600h mm ed è anch'esso realizzato in lamiera spessore 8/10.

Il volume interno è organizzato mediante un ripiano con portata di 40 kg ed è chiuso da uno sportello con serratura.

Il blocco con vano è fisicamente indipendente dalla cassettiera a tre cassetti. Entrambi i blocchi vengono forniti assemblati e installati sotto il piano mediante le predisposizioni di fissaggio presenti nella struttura.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Con due blocchi installati, come nella configurazione BMF15-C3SP, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente sulla struttura ma non può essere utilizzata con i due blocchi laterali installati.

Poiché il blocco a 3 cassetti e il vano armadietto svolgono funzioni differenti, possono essere scambiati tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le predisposizioni laterali previste.

Due blocchi da 600 mm con funzioni differenti

Entrambi i blocchi occupano una porzione sottopiano alta 600 mm. La differenza riguarda quindi l'organizzazione interna: il primo suddivide lo spazio in tre volumi estraibili, mentre il secondo mantiene un vano con ripiano e sportello.

Il ripiano inferiore saldato rimane parte integrante della struttura e costituisce un ulteriore livello di appoggio della postazione.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di superficie.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore strutturale è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Le portate dei singoli cassetti e del ripiano interno del vano sono dati specifici dei rispettivi elementi e non devono essere confuse con la portata complessiva del banco.

Dati tecnici del banco BMF15-C3SP

• Configurazione: BMF15-C3SP;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• blocchi sottopiano: 2;
• blocco a cassetti: 505x620x600h mm, lamiera 8/10;
• cassetti: 3;
• portata di ciascun cassetto: 60 kg;
• chiusura blocco a 3 cassetti: centralizzata;
• blocco con vano: 505x620x600h mm, lamiera 8/10;
• vani con sportello: 1;
• ripiano interno del vano: portata 40 kg;
• chiusura vano: sportello con serratura;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende configurazioni con soli cassetti, soli vani con sportello e combinazioni tra le due funzioni. Sono disponibili anche versioni nelle quali cassetto e vano sono integrati nello stesso blocco.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C3SP è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei blocchi sono in RAL 7035, mentre i frontali dei cassetti e lo sportello sono in RAL 5015.

FAQ sul banco da lavoro BMF15-C3SP 1500x700

Quando può essere utile tenere separati il blocco a 3 cassetti e il vano armadietto?

Quando la postazione deve gestire due tipologie di contenimento differenti: da un lato utensili, componenti o accessori che beneficiano della suddivisione su più cassetti; dall'altro oggetti che richiedono un vano più ampio e non si prestano alla stessa organizzazione. I due blocchi separati permettono di assegnare a ciascun lato una funzione precisa.

Come si possono distribuire utensili di dimensioni diverse tra i tre cassetti e il vano?

I tre cassetti possono essere utilizzati per famiglie di utensili, minuterie o componenti relativamente piccoli, mentre il vano può essere riservato ad attrezzature, contenitori o materiali di maggiore ingombro. La suddivisione dovrebbe seguire frequenza d'uso e sequenza reale delle operazioni, evitando di accumulare nella postazione elementi non necessari al processo.

In cosa differisce questa configurazione dal banco con 4 cassetti e 1 sportello?

Entrambe utilizzano due blocchi da 600 mm e comprendono un vano con sportello. Nella configurazione con 4 cassetti, però, il secondo blocco integra anche un cassetto sopra al vano; in questa versione il secondo blocco è invece destinato al solo vano con ripiano e sportello. La scelta dipende quindi dall'utilità effettiva di un quarto cassetto rispetto a una configurazione con tre cassetti e vano separato.
