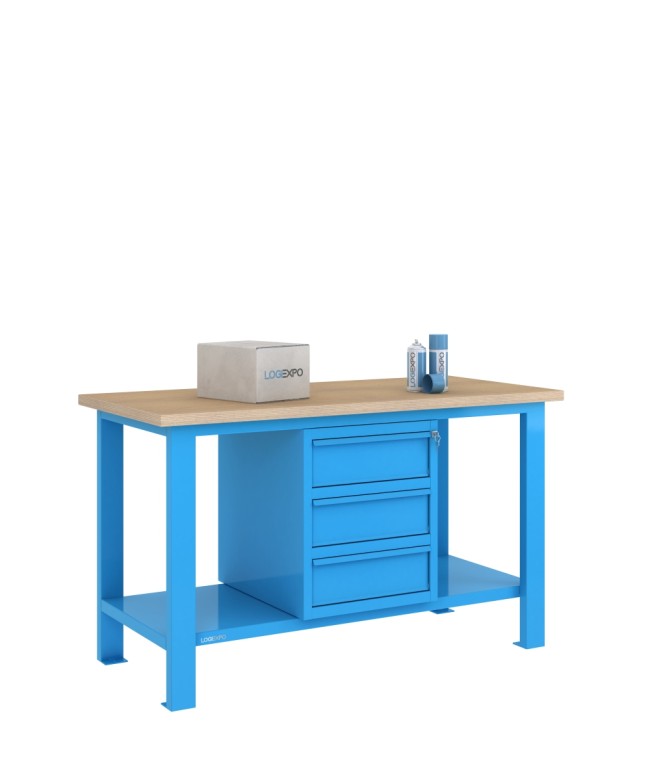

Banco da lavoro 1500x700x885h con 3 cassetti

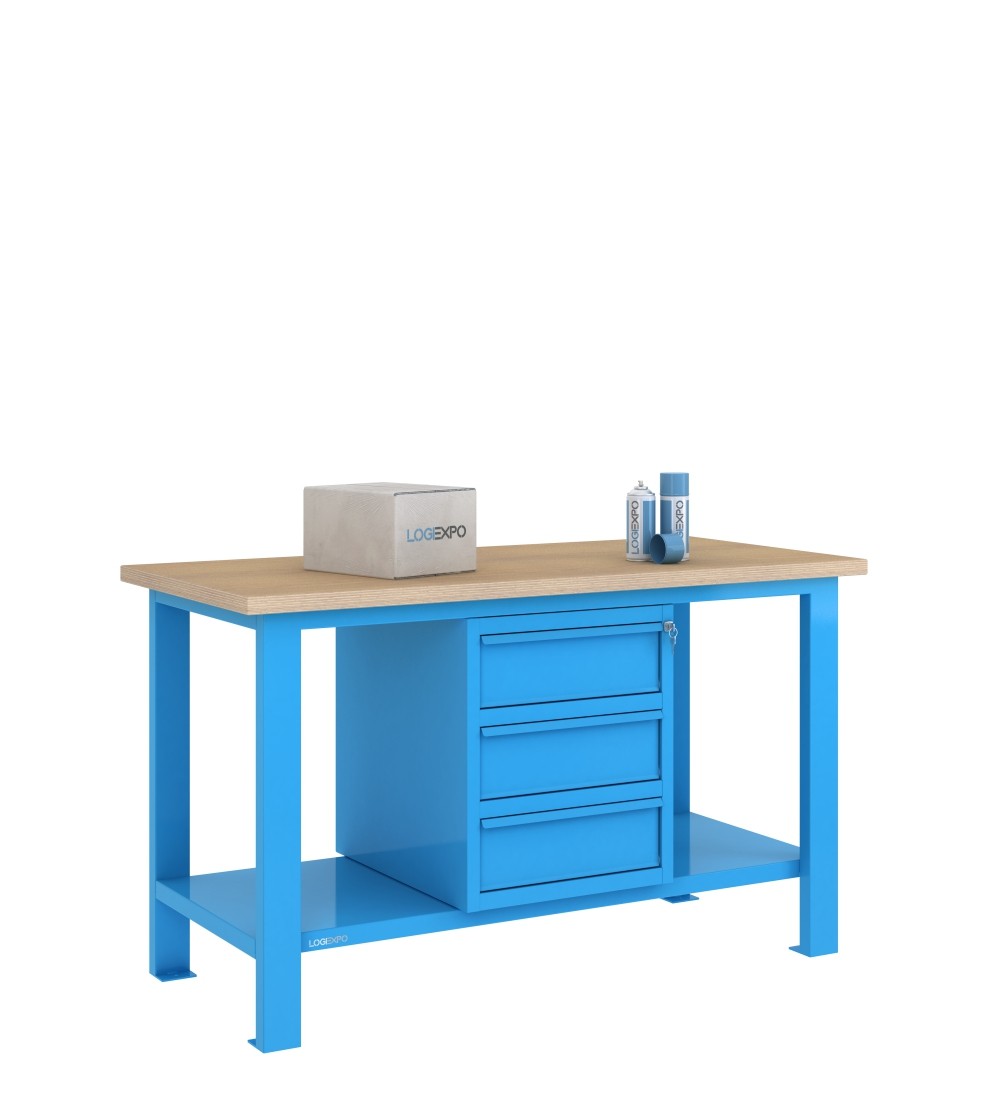

Banco da lavoro BMF15-C3 1500x700: configurazione con 3 cassetti

Il banco da lavoro BMF15-C3 1500x700x885h abbina il piano in faggio multistrato da 35 mm a un singolo blocco sottopiano con tre cassetti. La configurazione concentra il contenimento organizzato in una sola zona della struttura, lasciando disponibile la parte restante del sottopiano.

Il formato da 1500 mm mantiene una superficie di lavoro intermedia e consente di scegliere la posizione del blocco tra le predisposizioni previste dalla struttura.

Blocco sottopiano a 3 cassetti

Il blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide e hanno una portata di 60 kg ciascuno. Il blocco utilizza una chiusura centralizzata che agisce sui tre cassetti.

La configurazione dispone quindi di tre volumi estraibili separati senza introdurre un vano armadietto con sportello.

Posizionamento del singolo blocco sulla struttura da 1500 mm

Il blocco viene fissato mediante viti e boccole filettate predisposte nei profili metallici sottopiano.

La struttura da 1500 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Con un solo blocco a 3 cassetti, come nella configurazione BMF15-C3, può essere utilizzata una qualsiasi delle tre predisposizioni.

La posizione può quindi essere definita in funzione dell'organizzazione della postazione, utilizzando esclusivamente i punti di fissaggio previsti dalla struttura.

Se successivamente viene aggiunto un secondo blocco e quello esistente si trova al centro, il primo deve essere spostato lateralmente. Con due blocchi sul banco da 1500 mm sono infatti utilizzabili esclusivamente le posizioni laterale sinistra e laterale destra; la predisposizione centrale non può essere utilizzata.

Spazio sottopiano con un solo blocco da 600 mm

Il blocco occupa integralmente in altezza una porzione del sottopiano, ma interessa solo 505 mm della larghezza disponibile. La parte restante può quindi rimanere libera per esigenze compatibili con l'ingombro della postazione.

Il ripiano inferiore saldato rimane parte integrante della struttura e continua a costituire un ulteriore livello di appoggio.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione e altre lavorazioni in appoggio compatibili con questo tipo di superficie.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

La portata di 60 kg di ciascun cassetto costituisce un dato specifico del blocco e non deve essere confusa con la portata complessiva del banco o con quella del ripiano inferiore strutturale.

Dati tecnici del banco BMF15-C3

• Configurazione: BMF15-C3;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• blocchi sottopiano: 1 blocco a 3 cassetti;
• dimensioni blocco: 505x620x600h mm;
• lamiera blocco: spessore 8/10;
• cassetti: 3;
• portata di ciascun cassetto: 60 kg;
• chiusura: centralizzata sui 3 cassetti;
• vani con sportello: nessuno;
• posizioni disponibili con un solo blocco: sinistra, centro oppure destra;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche configurazioni senza moduli, con cassetti sospesi, due blocchi a tre cassetti, vani con sportello e combinazioni miste. La scelta deve essere effettuata in funzione della quantità e della tipologia di materiale che deve rimanere presso la postazione e dello spazio sottopiano necessario.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C3 è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor, con struttura e corpo del blocco in RAL 7035 e frontali dei cassetti in RAL 5015.

FAQ sul banco da lavoro BMF15-C3 1500x700

Quando un solo blocco a 3 cassetti può essere preferibile a due blocchi sottopiano?

Quando tre cassetti sono sufficienti per la dotazione che deve rimanere stabilmente presso la postazione e si vuole conservare una parte maggiore del sottopiano non occupata da blocchi alti 600 mm. Un secondo blocco ha senso solo se risponde a un effettivo fabbisogno di contenimento.

Come si può evitare che i tre cassetti diventino un deposito indistinto?

È utile attribuire a ciascun cassetto una funzione coerente con il processo, per esempio separando famiglie di utensili, accessori o componenti ricorrenti. Materiali non necessari alla postazione dovrebbero essere conservati altrove, evitando che i cassetti accumulino elementi senza una funzione operativa definita.

Come può essere utilizzata questa configurazione in un'area di attrezzeria o presetting?

In un'area di attrezzeria o preparazione utensili, i tre cassetti possono essere dedicati a famiglie distinte di utensili, accessori o componenti ricorrenti, mentre il piano rimane disponibile per predisporre set, montare elementi o verificare la completezza dell'attrezzatura prima della fase produttiva.
