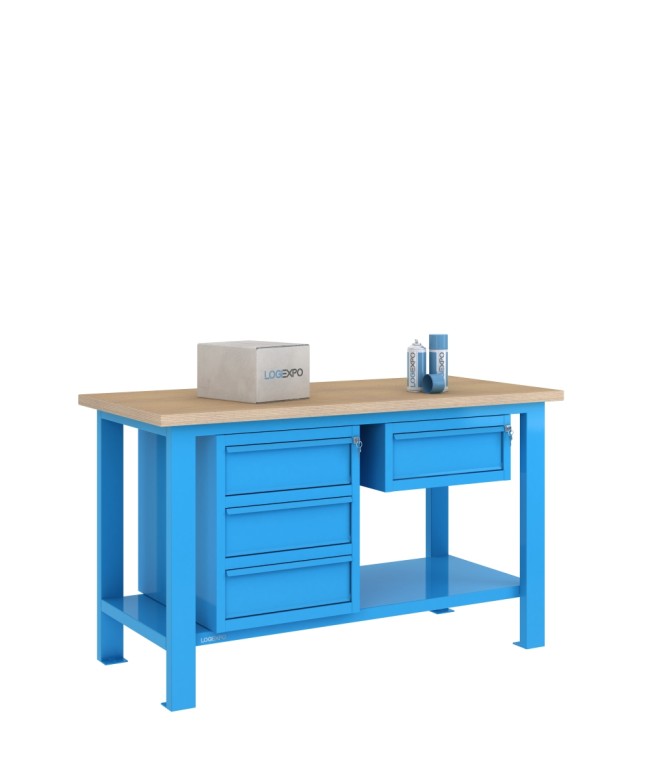

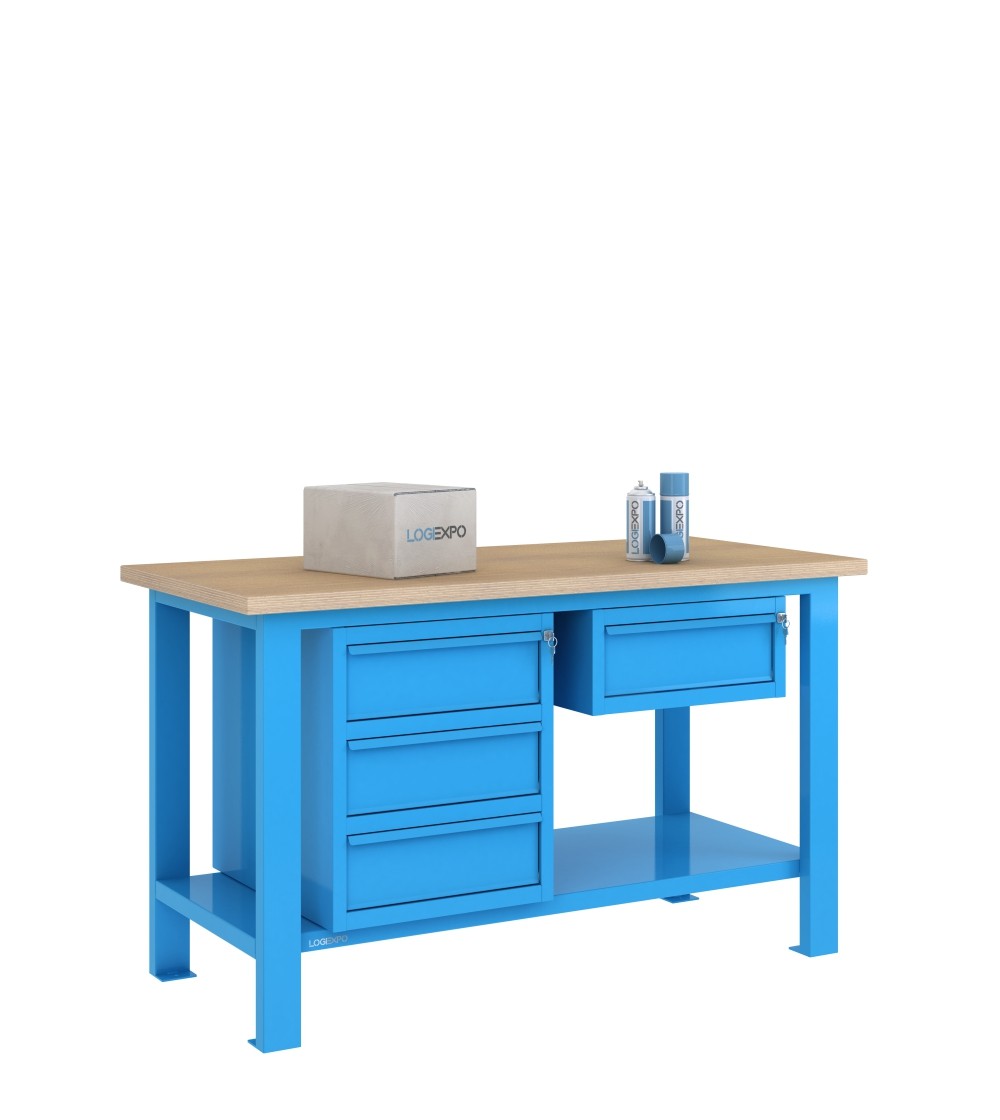

Banco da lavoro 1500x700x885h con 4 cassetti

Banco da lavoro 1500x700 con 4 cassetti: blocco a 3 cassetti e cassetto sospeso

Il banco da lavoro BMF15-C3C1 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due elementi sottopiano differenti: un blocco alto 600 mm con tre cassetti e un modulo sospeso con un ulteriore cassetto.

La configurazione dispone complessivamente di 4 cassetti, ma non utilizza due blocchi della stessa altezza. Il lato con il cassetto sospeso mantiene infatti un ingombro verticale più contenuto rispetto al lato occupato dal blocco a tre cassetti.

Blocco sottopiano a 3 cassetti

Il blocco principale misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide, hanno una portata di 60 kg ciascuno e utilizzano una chiusura centralizzata che agisce sull'intero blocco.

Cassetto sospeso separato

Il secondo modulo misura 505x620x224h mm ed è dotato di un singolo cassetto con serratura. Anche questo cassetto, montato su guide, ha una portata di 60 kg.

Il modulo sospeso occupa una porzione inferiore dell'altezza disponibile rispetto al blocco da 600 mm. I quattro cassetti risultano quindi distribuiti tra due elementi con geometria e sistema di chiusura differenti.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Con due blocchi installati, come nella configurazione BMF15-C3C1, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente sulla struttura ma non può essere utilizzata con i due blocchi laterali installati.

Il blocco a 3 cassetti e il cassetto sospeso sono elementi differenti e possono essere invertiti tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le predisposizioni laterali previste.

Ingombro sottopiano differenziato

I due elementi impegnano il sottopiano in modo diverso. Il blocco a tre cassetti ha un'altezza di 600 mm, mentre il modulo sospeso è alto 224 mm.

La configurazione consente quindi di concentrare tre livelli di contenimento in un blocco verticale e di aggiungere un quarto cassetto sull'altro lato senza installare un secondo blocco alto 600 mm.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di superficie.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore strutturale è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Le portate dei singoli cassetti sono dati specifici dei rispettivi moduli e non devono essere confuse con la portata complessiva del banco.

Dati tecnici del banco BMF15-C3C1

• Configurazione: BMF15-C3C1;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• cassetti complessivi: 4;
• blocco principale: 505x620x600h mm con 3 cassetti;
• portata dei cassetti del blocco: 60 kg ciascuno;
• chiusura blocco a 3 cassetti: centralizzata;
• modulo sospeso: 505x620x224h mm con 1 cassetto;
• portata cassetto sospeso: 60 kg;
• chiusura cassetto sospeso: serratura;
• vani con sportello: nessuno;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende configurazioni con un solo blocco a 3 cassetti, due blocchi a 3 cassetti, cassetti sospesi, vani con sportello e ulteriori combinazioni sottopiano.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C3C1 è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei moduli sono in RAL 7035, mentre i frontali dei cassetti sono in RAL 5015.

FAQ sul banco da lavoro BMF15-C3C1 1500x700

Quale funzione può avere il quarto cassetto sospeso rispetto ai tre cassetti del blocco principale?

Il cassetto sospeso può essere dedicato a utensili o componenti che devono essere raggiunti con maggiore frequenza, mentre i tre cassetti del blocco possono essere organizzati per famiglie di attrezzature o materiali. In questo modo il quarto cassetto non rappresenta semplicemente capacità aggiuntiva, ma può svolgere una funzione distinta nella postazione.

Come si possono organizzare quattro cassetti distribuiti su due moduli differenti?

Una logica possibile consiste nel riservare il cassetto sospeso alla dotazione utilizzata più frequentemente e suddividere i tre cassetti del blocco per funzione, fase di lavoro o famiglia di utensili. La distribuzione dovrebbe seguire il processo reale, evitando di utilizzare i quattro cassetti come deposito indistinto.

In cosa differisce questa configurazione dal banco con il solo blocco a 3 cassetti?

La configurazione con il solo blocco a 3 cassetti concentra tutto il contenimento in un unico elemento da 600 mm. Questa versione aggiunge invece un quarto cassetto tramite un modulo sospeso da 224 mm sul lato opposto. Aumenta quindi il contenimento disponibile senza installare un secondo blocco alto 600 mm e mantiene una parte del ripiano disponibile per il deposito di cassette, materiali o contenitori dedicati.
