Banco da lavoro 2000x700x885h con 2 cassetti

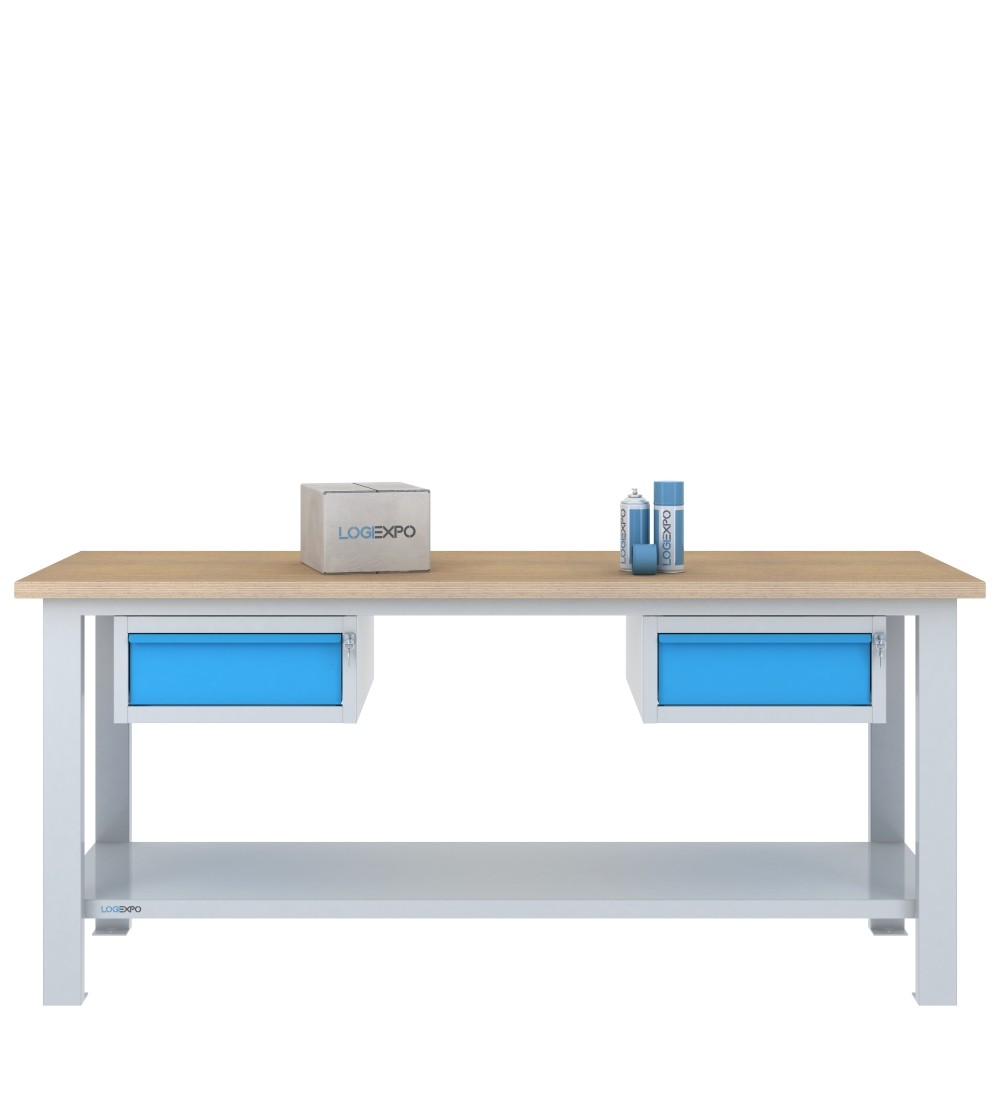

Banco da lavoro 2000x700 con 2 cassetti sospesi

La configurazione BMF20-2C1 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con due cassetti sospesi sotto il piano di lavoro.

La configurazione abbina una superficie operativa estesa a due moduli di contenimento compatti, evitando di occupare il sottopiano con blocchi alti 600 mm. Rimane quindi disponibile una parte significativa del volume compreso tra il piano di lavoro e il ripiano inferiore strutturale.

Perché scegliere la configurazione BMF20-2C1

I due cassetti sospesi sono indicati quando la postazione richiede due volumi chiusi direttamente accessibili senza destinare gran parte dello spazio sottopiano a cassettiere o vani di maggiore altezza.

La larghezza di 2000 mm permette inoltre di integrare i due moduli mantenendo una terza posizione di fissaggio disponibile. La postazione può quindi essere utilizzata nella configurazione attuale oppure completata successivamente con un ulteriore blocco compatibile.

Due cassetti sospesi sotto il piano di lavoro

La configurazione utilizza due moduli separati da 505x620x224h mm, ciascuno dotato di un cassetto montato su guide con portata di 60 kg.

I moduli sono realizzati in lamiera spessore 8/10 e ciascun cassetto dispone di chiusura a chiave. Le due chiusure sono indipendenti.

Il fissaggio avviene mediante viti e boccole filettate predisposte nei profili metallici sottopiano. Sulla struttura da 2000 mm sono disponibili tre posizioni: laterale sinistra, centrale e laterale destra. Questa configurazione ne utilizza due, mentre la posizione restante può ricevere un eventuale ulteriore blocco compatibile.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. L'altezza della superficie di lavoro è di 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche svolte in appoggio, mantenendo separata la superficie operativa dai due volumi chiusi sottopiano.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. La struttura metallica è sottoposta a verniciatura a forno con polveri termoindurenti.

Il banco viene fornito con struttura monoblocco già assemblata. Anche i moduli con cassetto sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e portate dei cassetti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascun cassetto sospeso ha una portata di 60 kg. La portata dei cassetti costituisce il limite del singolo componente e non modifica né deve essere sommata alla portata di 500 kg riferita al piano di lavoro.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore rinforzato saldato alla struttura, realizzato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I cassetti sospesi hanno un'altezza di 224 mm e interessano soltanto la parte superiore del volume sottopiano nelle rispettive posizioni. Il ripiano inferiore rimane quindi parte integrante e utilizzabile della postazione.

Dati tecnici del banco BMF20-2C1

• Configurazione: BMF20-2C1;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti sospesi: 2;
• dimensioni di ciascun modulo: 505x620x224h mm;
• portata di ciascun cassetto: 60 kg;
• chiusure: indipendenti, con serratura a chiave;
• posizioni sottopiano disponibili sulla struttura: 3;
• posizioni utilizzate dalla configurazione: 2;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La struttura da 2000 mm può essere configurata con uno, due o tre blocchi sottopiano e con differenti combinazioni di cassetti e vani con sportello. La configurazione con due cassetti sospesi privilegia un contenimento compatto, lasciando maggiore volume libero rispetto alle versioni equipaggiate con blocchi alti 600 mm.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei moduli Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul banco da lavoro BMF20-2C1

Con due cassetti sospesi è possibile lasciare libera la posizione centrale sotto il piano?

Sì. La struttura da 2000 mm dispone di tre posizioni di fissaggio — laterale sinistra, centrale e laterale destra — e consente di installare contemporaneamente due moduli nelle posizioni laterali, mantenendo libera quella centrale. La disposizione può essere modificata successivamente utilizzando le predisposizioni presenti nella struttura.

Quando può essere preferibile il banco da 2000 mm rispetto alla versione da 2500 mm?

La versione da 2000 mm può essere più coerente quando la superficie di lavoro da 2000x700 mm è sufficiente per il processo e non sono necessarie la struttura a sei montanti e la portata di 1600 kg c.u.d. proprie della versione da 2500 mm. Il banco da 2000 mm utilizza quattro montanti e ha una portata di 500 kg c.u.d. sul piano di lavoro. La scelta deve quindi considerare insieme superficie necessaria, carichi effettivi e spazio disponibile nel reparto.

La struttura monoblocco può semplificare l'allestimento di più postazioni uguali?

Sì. La struttura principale del banco e i moduli con cassetto vengono forniti già assemblati. In fase di allestimento restano da posizionare la postazione, fissare i moduli alle predisposizioni sottopiano e valutare l'eventuale ancoraggio al pavimento in funzione delle condizioni d'impiego. Questo riduce le operazioni di assemblaggio quando devono essere predisposte più postazioni con la stessa configurazione.
