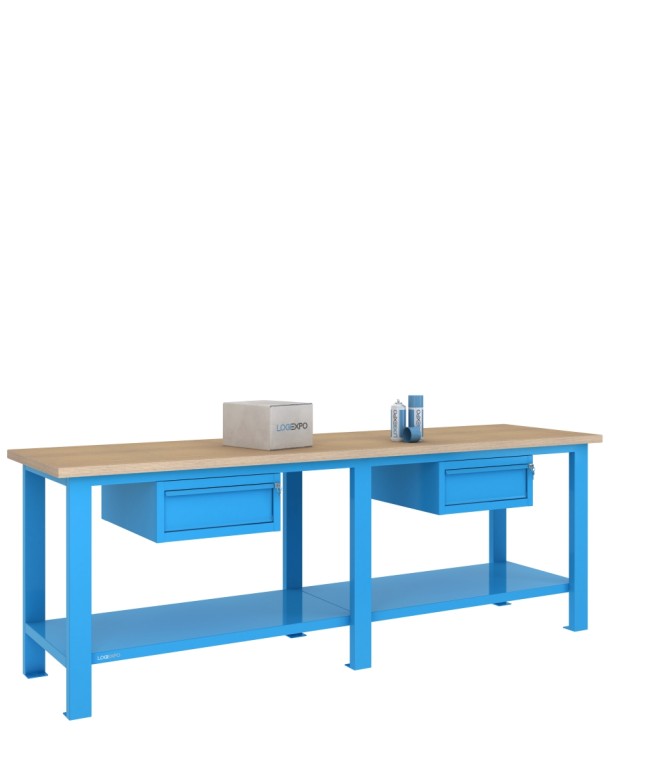

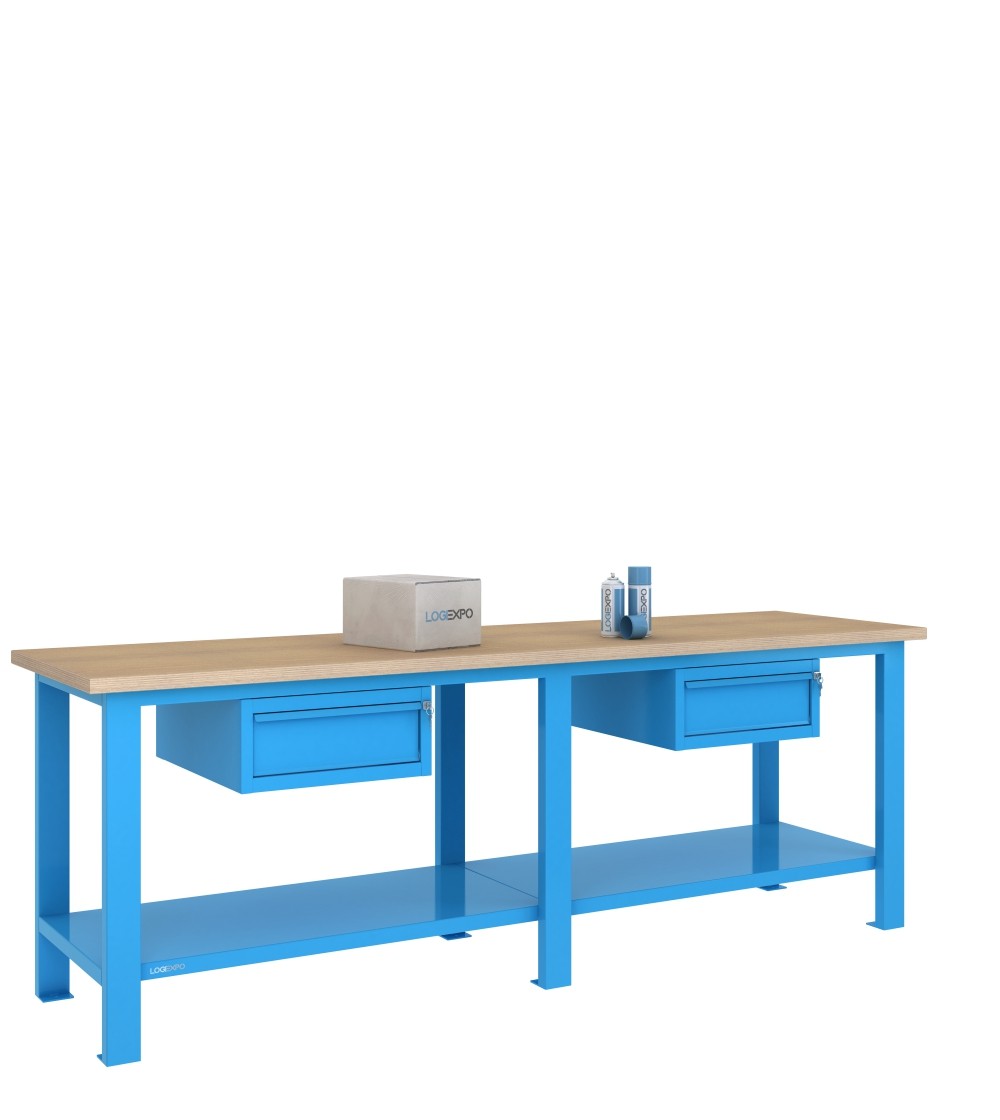

Banco da lavoro 2500x700x885h con 2 cassetti sospesi

Banco da lavoro 2500x700 con 2 cassetti sospesi

La Configurazione BMF25-2C1 identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e due moduli con cassetto sospeso, uno per ciascuna campata.

La struttura da 2500 mm è suddivisa in due campate. In questa configurazione ciascuna campata ospita un modulo sospeso nella propria posizione centrale, distribuendo il contenimento sui due settori del sottopiano senza utilizzare blocchi alti 600 mm.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Due moduli con cassetto sospeso, uno per ciascuna campata

La configurazione integra due moduli distinti con cassetto sospeso, ciascuno delle dimensioni di 505x620x224h mm.

Ogni modulo è realizzato in lamiera spessore 8/10 e viene fissato alla struttura del banco mediante le predisposizioni presenti nei profili sottopiano. All'interno del modulo, il cassetto è montato su guide e ha una portata di 60 kg.

I due cassetti appartengono a moduli distinti e dispongono di chiusure a chiave indipendenti.

La distinzione tra modulo e cassetto è funzionale anche all'utilizzo: il modulo costituisce il componente fisso collegato alla struttura, mentre il cassetto è l'elemento mobile che scorre sulle guide per consentire l'accesso al contenuto.

I due cassetti possono essere utilizzati per utensili manuali, strumenti, accessori, minuterie selezionate o altri materiali di dimensioni compatibili che devono rimanere direttamente disponibili presso la postazione.

Contenimento nella parte alta del sottopiano

L'altezza di 224 mm dei moduli sospesi concentra il contenimento nella parte superiore del sottopiano. Rispetto ai blocchi alti 600 mm, questa soluzione occupa una porzione inferiore del volume verticale disponibile e lascia maggiore spazio tra i moduli e i ripiani strutturali inferiori.

La configurazione è quindi adatta quando servono due volumi chiusi per materiali di utilizzo frequente, ma non è necessario destinare le due campate a cassettiere o vani che occupano quasi tutta l'altezza sottopiano.

I due ripiani inferiori rimangono utilizzabili sotto i rispettivi moduli, compatibilmente con le dimensioni dei materiali, dei contenitori o delle attrezzature che devono essere collocati sulla postazione.

Doppia campata e posizionamento dei moduli

La struttura da 2500 mm utilizza sei montanti verticali e presenta due campate distinte. Per ciascuna campata è prevista una posizione centrale destinata al fissaggio di un blocco accessorio.

In questa configurazione entrambe le posizioni sono occupate dai due moduli con cassetto sospeso. Non sono previste ulteriori posizioni laterali o centrali aggiuntive come nelle strutture da 1500 e 2000 mm: sulla versione da 2500 mm il limite è di un blocco per campata, per un massimo di due blocchi complessivi.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti

I sei montanti verticali sono realizzati in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i moduli con cassetto vengono forniti già assemblati. In fase di allestimento i moduli vengono fissati alle rispettive predisposizioni sottopiano.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

I 60 kg di portata di ciascun cassetto costituiscono invece il limite del singolo componente. Le portate del piano di lavoro, dei cassetti e dei ripiani inferiori devono essere considerate separatamente.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

I moduli sospesi occupano la parte superiore delle due campate e non sostituiscono né interrompono i ripiani inferiori. Rimane quindi disponibile, sotto ciascun modulo, una parte del volume verticale per materiali o contenitori compatibili con gli ingombri della configurazione.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano inferiore e costituisce un limite distinto sia dalla portata del piano di lavoro sia da quella dei cassetti.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 2 cassetti sospesi

• Configurazione: BMF25-2C1;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli con cassetto sospeso: 2, uno per campata;
• dimensioni di ciascun modulo: 505x620x224h mm;
• portata di ciascun cassetto: 60 kg;
• chiusure cassetti: a chiave indipendenti;
• vani con sportello: nessuno;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e moduli con cassetto già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli, con un solo cassetto sospeso oppure con blocchi a cassetti, vani con sportello e configurazioni miste.

La scelta tra moduli sospesi e blocchi alti 600 mm dipende dal rapporto tra capacità di contenimento richiesta e volume sottopiano che si vuole mantenere disponibile. I moduli sospesi concentrano il contenimento nella parte alta; i blocchi da 600 mm aumentano lo spazio destinato a cassetti o vani ma occupano una quota maggiore della campata.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con due cassetti sospesi è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei moduli in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 2 cassetti sospesi

Cosa cambia rispetto al banco da 2500 mm senza cassetti?

Dimensioni del piano, struttura a sei montanti, doppia campata e portata di 1600 kg c.u.d. rimangono le stesse. La differenza riguarda l'organizzazione del sottopiano: questa configurazione aggiunge due volumi chiusi nella parte alta delle campate per utensili e piccoli componenti, mentre la versione senza cassetti mantiene completamente libero lo spazio sopra i due ripiani inferiori strutturali. La scelta dipende quindi dalla necessità di avere contenimento direttamente accessibile sulla postazione senza ricorrere a blocchi alti 600 mm.

Le due campate devono essere configurate sempre nello stesso modo?

No. In questa versione entrambe le campate utilizzano un modulo con cassetto sospeso, ma ciascuna campata dispone della propria posizione centrale di fissaggio. Se le esigenze della postazione cambiano, è possibile mantenere il modulo sospeso in una campata e utilizzare nell'altra un blocco compatibile di tipo differente, rispettando il limite di un blocco per campata.
