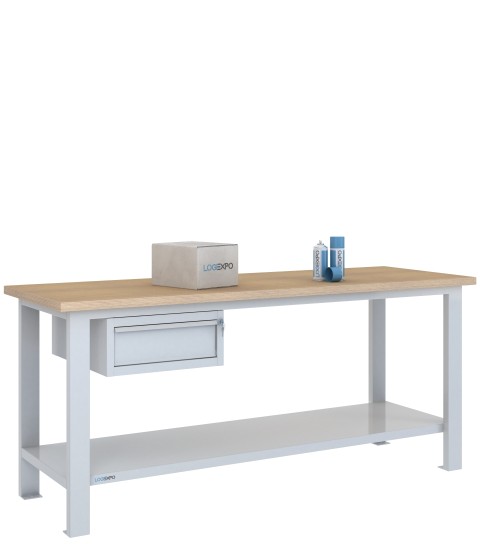

Banco da lavoro 2000x700x885h con 1 cassetto sospeso

Banco da lavoro 2000x700 con 1 cassetto sospeso

La configurazione BMF20-C1 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con un solo cassetto sospeso sotto il piano.

Il modulo misura 505x620x224h mm e occupa una delle tre posizioni disponibili sulla struttura da 2000 mm. Le altre due rimangono libere, mentre il ridotto sviluppo verticale del cassetto permette di conservare una parte rilevante del volume compreso tra piano di lavoro e ripiano inferiore.

Perché scegliere la configurazione BMF20-C1

Questa configurazione è indicata quando è utile avere a disposizione un cassetto direttamente sulla postazione senza trasformare il sottopiano in un'area completamente attrezzata con blocchi alti.

Il cassetto può essere utilizzato per utensili, strumenti o piccoli componenti che devono rimanere facilmente accessibili durante il lavoro, mentre le restanti zone sottopiano continuano a essere disponibili per altre esigenze operative o per una eventuale evoluzione futura della configurazione.

Cassetto sospeso da 505x620x224h mm

Il modulo è realizzato in lamiera spessore 8/10 e comprende un cassetto montato su guide con portata di 60 kg e chiusura a chiave.

L'altezza di 224 mm è sensibilmente inferiore ai 600 mm dei blocchi a tutta altezza disponibili sulla stessa famiglia. Il cassetto occupa quindi soltanto la parte superiore della posizione nella quale viene installato, lasciando spazio disponibile nella zona sottostante.

Una posizione utilizzata e due ancora disponibili

La struttura da 2000 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. La configurazione BMF20-C1 ne utilizza una sola.

Il cassetto può essere installato in una delle tre posizioni compatibili con le predisposizioni della struttura. Le altre due restano disponibili per eventuali moduli aggiuntivi, purché dimensioni e punti di fissaggio siano compatibili.

Configurazione sottopiano aperta

La presenza di un solo modulo sospeso mantiene il banco vicino alla logica della configurazione aperta. Il ripiano inferiore rimane parte integrante della struttura e gran parte dello spazio tra piano e ripiano non viene occupata da blocchi alti 600 mm.

Questa caratteristica può essere utile quando il banco deve integrare un contenimento essenziale senza rinunciare alla disponibilità del sottopiano per materiali, contenitori o altre esigenze compatibili con gli ingombri effettivi.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a 885 mm da terra.

La larghezza di 2000 mm offre una superficie operativa estesa per attività di assemblaggio, manutenzione, montaggio, controllo e altre lavorazioni tecniche compatibili con struttura e portata del banco.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Le piastre alla base delle gambe hanno spessore 3 mm e foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche il modulo con cassetto sospeso viene fornito assemblato e viene fissato alle predisposizioni presenti sotto il piano mediante viti e boccole filettate.

Portata del banco e del cassetto

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sulla superficie del piano.

Il cassetto ha una portata di 60 kg. I due valori rappresentano limiti riferiti a componenti differenti e non devono essere sommati per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

La presenza del solo cassetto sospeso consente di mantenere ampiamente accessibile il ripiano nelle zone non occupate dal modulo e conserva volume utile anche sotto il cassetto stesso.

Dati tecnici del banco BMF20-C1

• Configurazione: BMF20-C1;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 1;
• modulo con cassetto sospeso: 505x620x224h mm;
• portata cassetto: 60 kg;
• chiusura: a chiave;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 1;
• posizioni libere: 2;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La BMF20-C1 rappresenta una delle configurazioni più aperte della famiglia da 2000 mm: aggiunge un solo punto di contenimento senza occupare le altre due predisposizioni sottopiano.

Quando servono più cassetti o anche vani con sportello, la stessa struttura può essere configurata con ulteriori moduli compatibili. Se invece non è necessario alcun contenimento integrato, è disponibile anche la versione con sottopiano privo di moduli.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpo del modulo Grigio chiaro RAL 7035 e frontale del cassetto Blu RAL 5015.

FAQ sul banco da lavoro BMF20-C1

Il cassetto deve rimanere nella posizione mostrata nelle immagini?

No. Sulla struttura da 2000 mm il modulo può utilizzare una delle tre predisposizioni disponibili: laterale sinistra, centrale oppure laterale destra. La posizione può quindi essere scelta in funzione dell'organizzazione della postazione e può essere modificata successivamente utilizzando i punti di fissaggio compatibili.

Se in futuro servono altri cassetti o vani devo sostituire il banco?

No. La configurazione utilizza una sola delle tre posizioni sottopiano, quindi due posizioni rimangono disponibili. È possibile aggiungere successivamente altri moduli compatibili con le predisposizioni della struttura senza dover sostituire il cassetto sospeso già presente.

Il ripiano inferiore rimane utilizzabile con il cassetto sospeso?

Sì. Il modulo è alto 224 mm e occupa soltanto una delle tre posizioni sottopiano. Il ripiano inferiore rimane quindi ampiamente accessibile nelle altre zone e conserva spazio disponibile anche sotto il cassetto, compatibilmente con l'ingombro dei materiali che si intendono collocare.
