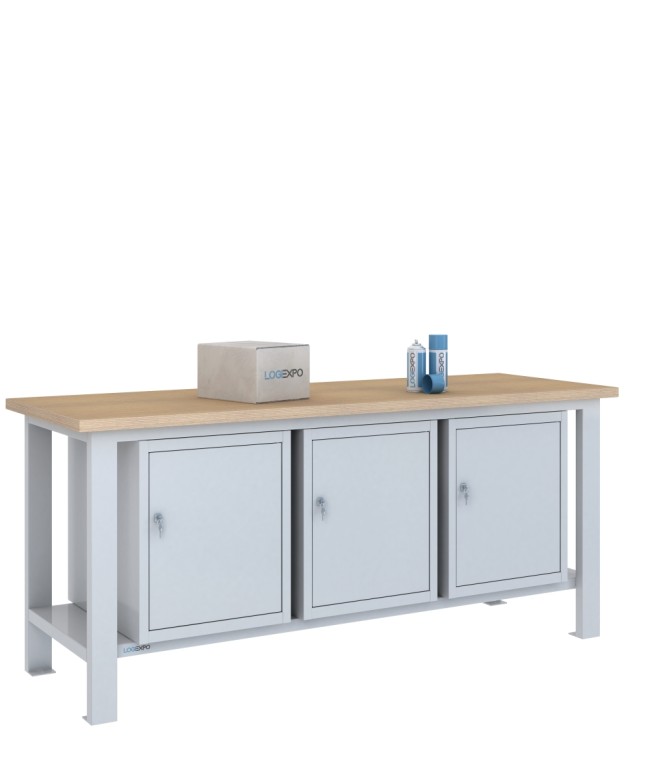

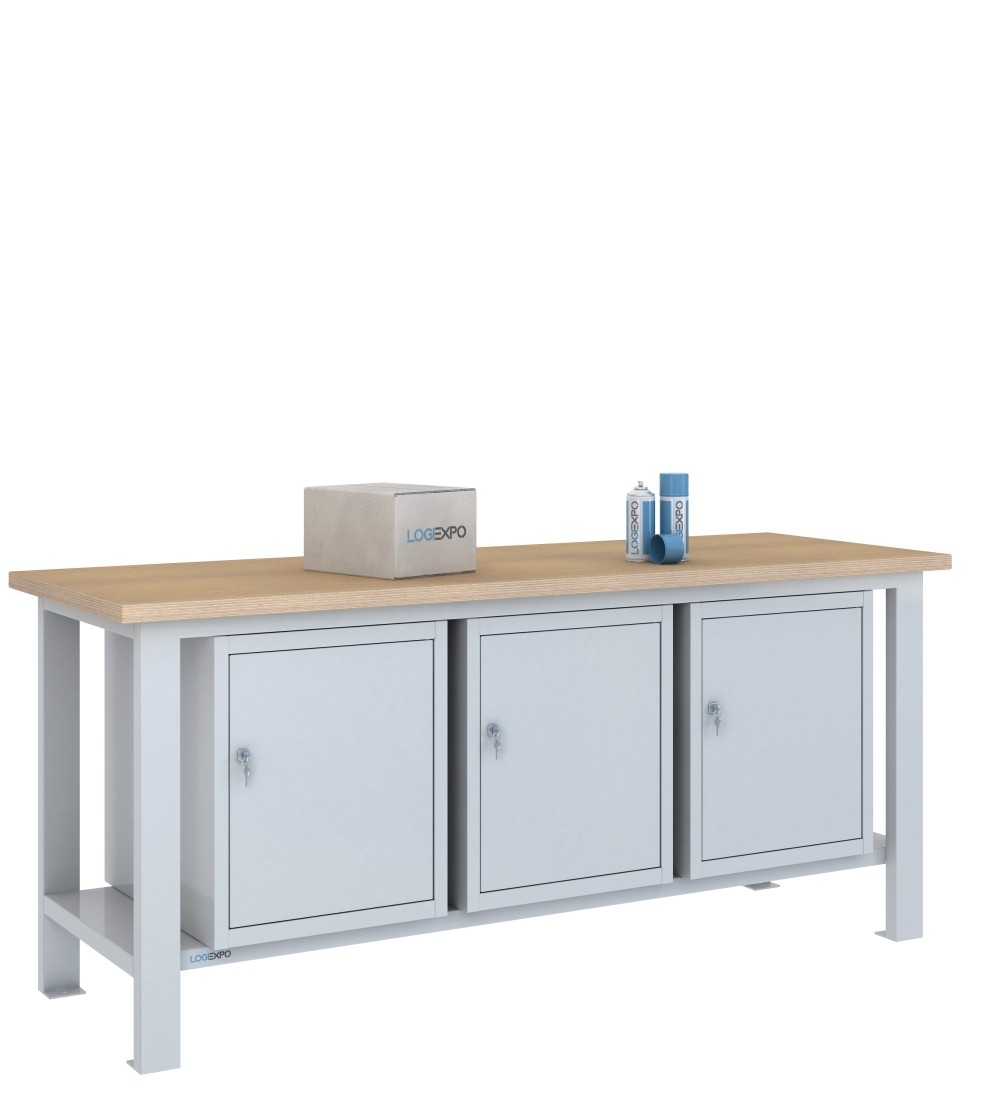

Banco da lavoro 2000x700x885h con 3 sportelli

Banco da lavoro 2000x700 con 3 vani con sportello

La configurazione BMF20-3SP identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con tre blocchi sottopiano destinati esclusivamente al contenimento in vani armadietto.

Ogni blocco integra un vano con ripiano interno asportabile e sportello dotato di chiusura a chiave. La configurazione mette quindi a disposizione tre spazi chiusi distinti e utilizza tutte e tre le posizioni previste sulla struttura da 2000 mm, senza integrare cassetti.

Perché scegliere la configurazione BMF20-3SP

Questa configurazione è indicata quando la postazione richiede prevalentemente vani chiusi per attrezzature, componenti, contenitori o materiali che non necessitano di una suddivisione in cassetti.

Rispetto agli allestimenti misti, tutte le tre posizioni sottopiano sono dedicate alla stessa funzione. La configurazione può quindi risultare coerente quando è utile disporre di tre volumi separati con accesso frontale mediante sportello, mantenendo distinta l'organizzazione del materiale nelle diverse zone del banco.

Tre blocchi armadietto indipendenti

I tre blocchi sottopiano misurano 505x620x600h mm e sono realizzati in lamiera spessore 8/10.

Ciascun elemento comprende un vano armadietto con ripiano interno asportabile, con portata di 40 kg, e uno sportello dotato di chiusura a chiave.

I tre vani non costituiscono un unico armadio continuo: sono tre blocchi fisicamente separati, fissati sotto il piano mediante viti e boccole filettate predisposte nei profili della struttura.

Tutte le tre posizioni sottopiano sono utilizzate

La struttura da 2000 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. La configurazione BMF20-3SP utilizza tutte e tre le posizioni, installando un blocco con vano e sportello in ciascuna di esse.

Non rimane quindi una posizione libera per l'aggiunta di un quarto blocco. Qualora in futuro fosse necessario modificare il tipo di contenimento, uno dei blocchi presenti dovrebbe essere sostituito con un elemento compatibile con le predisposizioni della struttura.

Contenimento chiuso senza cassetti

I tre blocchi sono alti 600 mm e occupano il volume sottopiano previsto per gli accessori nelle rispettive posizioni. La configurazione privilegia quindi il contenimento verticale tramite vani con ripiano rispetto alla suddivisione del materiale su più livelli estraibili.

La presenza degli sportelli permette di mantenere il contenuto separato dall'area di lavoro aperta, ma non deve essere interpretata come certificazione di sicurezza, protezione dalla polvere o idoneità automatica alla custodia di sostanze o materiali soggetti a requisiti specifici.

Piano di lavoro in faggio multistrato da 35 mm

Il piano di lavoro misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie operativa è posta a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con le caratteristiche della struttura.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i tre blocchi sottopiano sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e dei ripiani interni

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascuno dei tre ripiani interni dei vani ha una portata di 40 kg. Le portate dei ripiani costituiscono limiti riferiti ai singoli componenti e non devono essere sommate alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I tre blocchi con sportello sono installati nello spazio compreso tra il piano di lavoro e il ripiano inferiore. Il ripiano rimane parte integrante della struttura anche con tutte e tre le posizioni sottopiano occupate.

Dati tecnici del banco BMF20-3SP

• Configurazione: BMF20-3SP;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: nessuno;
• vani con sportello: 3;
• blocchi con vano armadietto: 3 da 505x620x600h mm;
• ripiani interni: 3 asportabili, portata 40 kg ciascuno;
• chiusure: sportelli con serratura a chiave;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 3;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La configurazione BMF20-3SP utilizza tutte e tre le posizioni disponibili con blocchi destinati esclusivamente ai vani con sportello. È quindi la variante da 2000 mm orientata al contenimento chiuso senza cassetti.

Quando è necessario disporre anche di volumi estraibili per utensili o componenti più piccoli, possono risultare più coerenti le configurazioni miste con cassetto e vano oppure quelle maggiormente orientate ai cassetti.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei blocchi Grigio chiaro RAL 7035 e frontali degli sportelli Blu RAL 5015.

FAQ sul banco da lavoro BMF20-3SP

I tre vani con sportello formano un unico armadio sotto il banco?

No. La configurazione utilizza tre blocchi indipendenti da 505x620x600h mm, ciascuno dotato del proprio vano, ripiano interno e sportello. Ogni blocco occupa una delle tre posizioni disponibili sulla struttura da 2000 mm.

Cosa cambia rispetto alla versione da 2000 mm con 3 cassetti e 3 sportelli?

Entrambe le configurazioni utilizzano tre blocchi alti 600 mm, tre vani con sportello e tutte le posizioni sottopiano. Nella BMF20-3SP ogni blocco è però destinato esclusivamente al vano armadietto; nella configurazione con 3 cassetti e 3 sportelli ciascun blocco integra invece un cassetto sopra al vano. La differenza riguarda quindi l'organizzazione interna dei tre blocchi, non il numero delle posizioni occupate.

La versione con 3 sportelli occupa meno spazio sottopiano rispetto a quella con 3 cassetti e 3 sportelli?

No. Entrambe utilizzano tre blocchi da 505x620x600h mm installati nelle tre posizioni disponibili. L'ingombro esterno dei blocchi e il numero di posizioni occupate sono quindi equivalenti; cambia la configurazione interna, con soli vani armadietto nella BMF20-3SP e cassetto più vano nella versione mista.

È possibile sostituire successivamente uno dei tre vani con un blocco a cassetti?

Sì, purché il nuovo blocco sia compatibile con le predisposizioni della struttura. Nella configurazione BMF20-3SP tutte e tre le posizioni sono occupate, quindi per installare un diverso modulo sottopiano è necessario rimuovere uno dei blocchi con sportello presenti. Gli altri due vani possono rimanere installati nelle rispettive posizioni.
