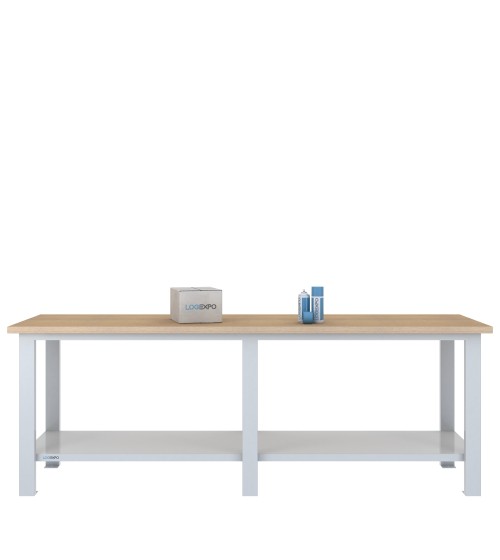

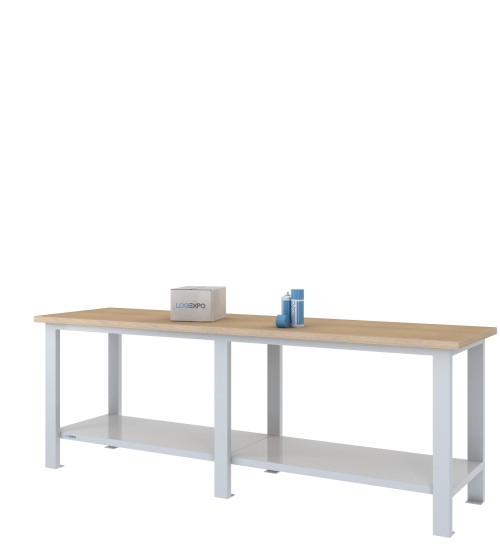

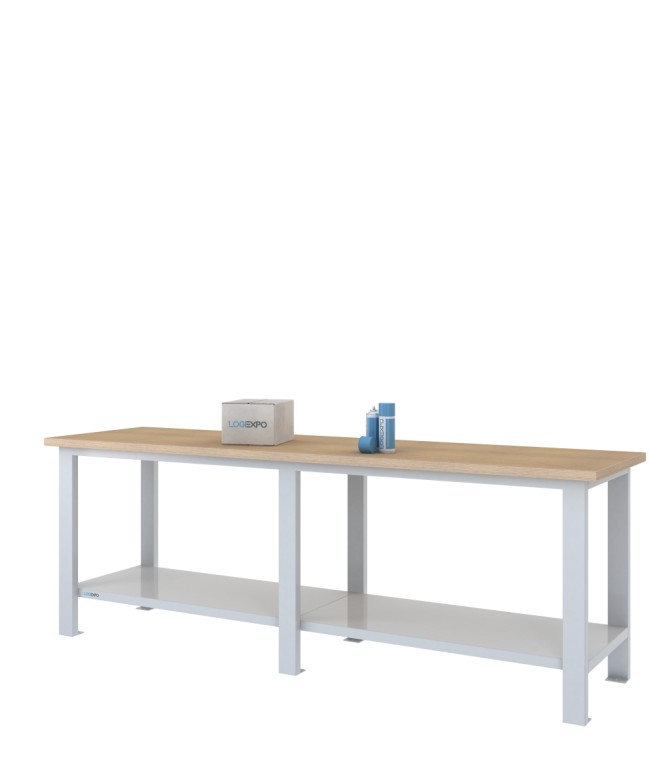

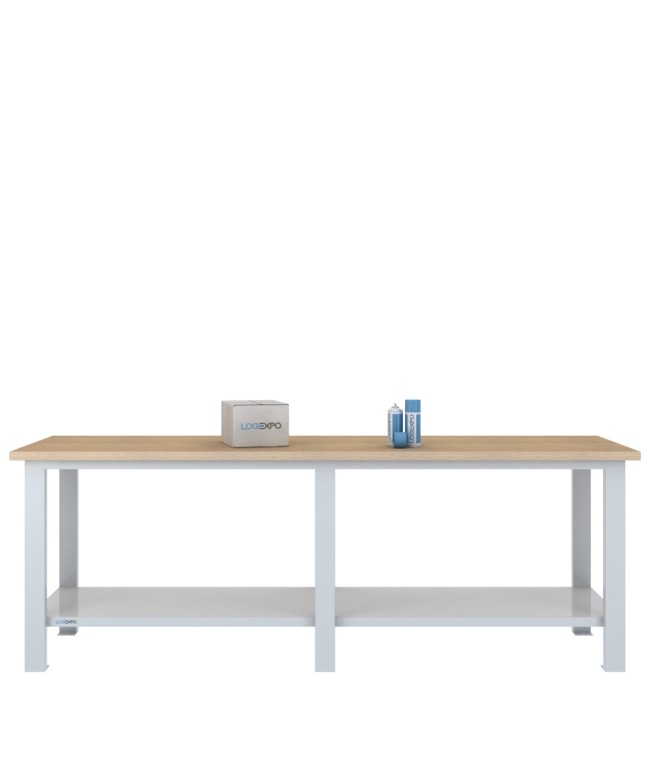

Banco da lavoro 2500x700x885h

Banco da lavoro 2500x700 con doppia campata e sottopiano libero

La Configurazione BMF25 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2500x700x885h mm, priva di cassetti e vani con sportello.

La larghezza di 2500 mm introduce una caratteristica strutturale specifica rispetto alle versioni inferiori: il banco utilizza sei montanti verticali e una struttura a doppia campata. Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Perché scegliere questa configurazione

La superficie da 2500x700 mm può essere utile quando il processo richiede spazio per componenti sviluppati in lunghezza, più sottogruppi presenti contemporaneamente oppure differenti zone operative sulla stessa postazione.

L'assenza di cassetti e vani mantiene inoltre disponibile il volume delle due campate sopra il piano inferiore strutturale continuo. Il banco può quindi essere utilizzato in configurazione aperta oppure completato successivamente con blocchi accessori compatibili con le predisposizioni presenti nella struttura.

La larghezza di 2500 mm non implica automaticamente un utilizzo contemporaneo da parte di due operatori. Numero di addetti, accessibilità, possibili interferenze e organizzazione delle zone di lavoro devono essere valutati in funzione del processo effettivamente svolto.

Struttura a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano in due campate e distinguono la versione da 2500 mm dalle larghezze da 1000, 1500 e 2000 mm, realizzate con quattro montanti.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10. Sui lati vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10, specifici delle versioni con piano in faggio multistrato.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti ed è fornita già assemblata. Non è quindi necessario costruire il telaio principale in fase di installazione.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato da 35 mm caratterizza questa famiglia di banchi da lavoro e può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale o idoneità a specifiche lavorazioni termiche.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d., riferita al carico d'esercizio uniformemente distribuito sul piano di lavoro della struttura completa.

La maggiore portata della versione da 2500 mm è legata alla specifica architettura con sei montanti e doppia campata e non alla sola maggiore lunghezza del banco. Le diverse larghezze della gamma utilizzano infatti configurazioni strutturali e portate differenti.

Il valore di 1600 kg c.u.d. non definisce automaticamente il comportamento della postazione in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti o altre sollecitazioni localizzate. In questi casi devono essere considerate posizione, peso, impronta di appoggio e condizioni effettive di utilizzo.

Sottopiano libero e configurazione delle due campate

In assenza di accessori, l'altezza libera sotto il piano è di 600 mm. Alla base delle due campate rimangono presenti i due ripiani inferiori strutturali affiancati che, non presentando interspazi tra loro, formano nel complesso un piano inferiore continuo.

Sulla struttura da 2500 mm possono essere installati al massimo due blocchi accessori, ciascuno collocato nella posizione centrale di una delle due campate. La geometria è quindi differente da quella delle strutture da 1500 e 2000 mm, che dispongono di posizioni laterali e centrali all'interno di un unico vano sottopiano.

Con un solo blocco è possibile utilizzare una delle due campate e spostare successivamente il modulo nella campata opposta. La campata rimasta libera può inoltre essere completata con un secondo blocco. In presenza di due blocchi differenti, le rispettive posizioni possono essere invertite utilizzando le predisposizioni di fissaggio della struttura.

Due ripiani inferiori strutturali affiancati

Il piano inferiore continuo è costituito da due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio, per cui la superficie risulta continua lungo la base delle due campate.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

Nella configurazione senza moduli accessori entrambi i ripiani rimangono completamente disponibili e possono essere utilizzati come livello di stoccaggio di prossimità per materiali, contenitori o attrezzature compatibili con gli spazi e le portate disponibili.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano. Le portate dei ripiani inferiori costituiscono limiti distinti dalla portata di 1600 kg c.u.d. del piano di lavoro e non devono essere sommate a quest'ultima per ricavare una diversa portata complessiva del banco.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente il sistema di ancoraggio da utilizzare. Tipologia del fissaggio, supporto e necessità dell'ancoraggio devono essere valutati in funzione del pavimento e delle condizioni reali di installazione.

Dati tecnici del banco da lavoro 2500x700

• Configurazione: BMF25;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• cassetti: nessuno;
• vani con sportello: nessuno;
• altezza libera sottopiano senza accessori: 600 mm;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco già assemblata.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche con cassetti sospesi, blocchi a tre cassetti, vani con sportello e configurazioni miste. Su questa larghezza possono essere installati al massimo due blocchi, uno nella posizione centrale di ciascuna campata.

La scelta tra configurazione aperta e versioni accessoriate dipende dal tipo di utensili, componenti e materiali che devono rimanere direttamente presso la postazione e dal volume sottopiano che si vuole mantenere libero.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione senza moduli accessori è disponibile in Blu RAL 5015 e Grigio chiaro RAL 7035.

FAQ sul banco da lavoro 2500x700

Posso installare due blocchi nella stessa campata?

No. Sul banco da 2500 mm sono previste due posizioni sottopiano, una centrata in ciascuna campata. Con due blocchi installati, ciascun modulo occupa quindi una campata distinta. Se è presente un solo blocco, questo può essere spostato successivamente da una campata all'altra.

La portata di 1600 kg corrisponde a 800 kg per ciascuna campata?

No. I 1600 kg c.u.d. sono riferiti al piano di lavoro del banco completo e non devono essere suddivisi in due portate autonome da 800 kg per campata.

Se il carico previsto è concentrato, asimmetrico o costituito da un'attrezzatura fissata al piano, la verifica deve considerare peso, impronta di appoggio, posizione e modalità d'impiego. Per una verifica applicativa specifica è possibile fornire questi dati al supporto tecnico LogiExpo.

I 200 kg dei ripiani inferiori sono complessivi oppure valgono per ciascuna campata?

Il valore di 200 kg c.u.d. è riferito a ciascuno dei due ripiani inferiori. La struttura da 2500 mm utilizza infatti due ripiani distinti, uno per campata, affiancati senza interspazio e saldati ai rispettivi quattro montanti. Nel complesso formano un piano inferiore continuo, ma la portata di 200 kg c.u.d. non è un valore unico condiviso tra le due campate.
