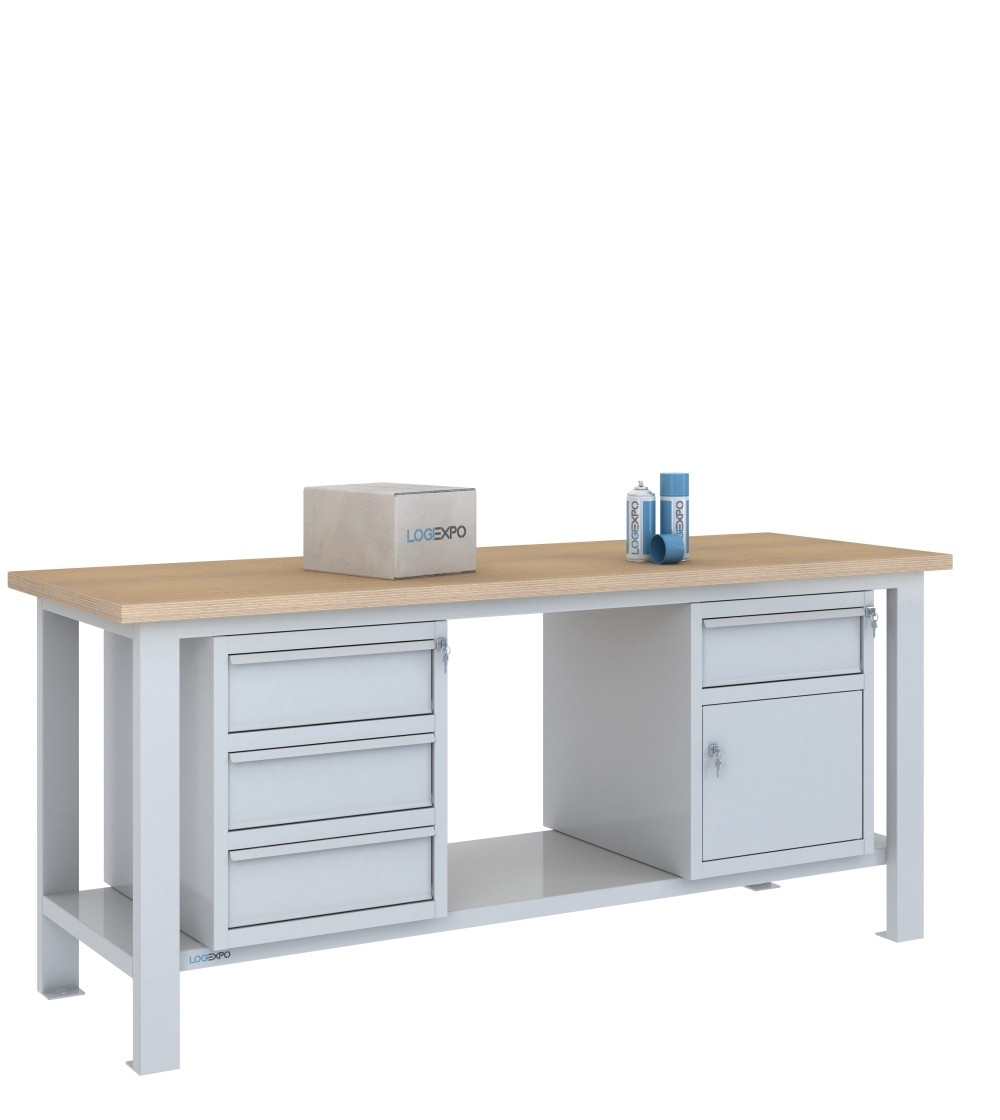

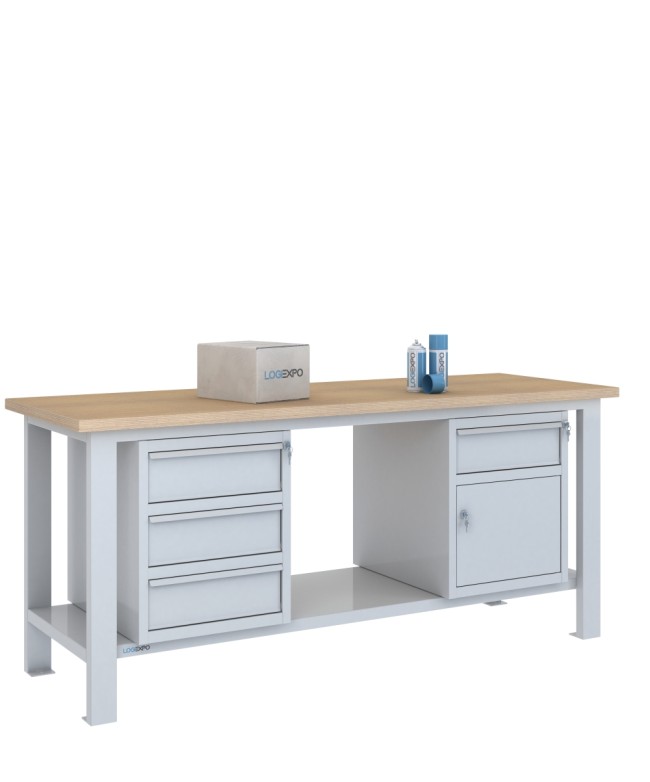

Banco da lavoro 2000x700x885h con 4 cassetti e 1 sportello

Banco da lavoro 2000x700 con 4 cassetti e 1 vano con sportello

La configurazione BMF20-C3CS identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con due blocchi sottopiano alti 600 mm e destinati a funzioni differenti.

Il primo blocco integra tre cassetti, mentre il secondo combina un quarto cassetto e un vano armadietto con ripiano interno e sportello. La configurazione permette quindi di affiancare più livelli di contenimento estraibile a uno spazio chiuso per materiali o attrezzature che non richiedono la stessa suddivisione.

Perché scegliere questa configurazione

Questa configurazione è indicata quando la postazione richiede una buona disponibilità di cassetti per utensili, componenti o strumenti, ma anche un vano di maggiore altezza per oggetti che non si prestano alla suddivisione su più livelli estraibili.

Rispetto a una configurazione composta esclusivamente da cassetti, una parte del volume sottopiano viene quindi destinata a un vano armadietto. Allo stesso tempo, soltanto due delle tre posizioni della struttura da 2000 mm vengono utilizzate, lasciando una zona ancora disponibile.

Due blocchi da 600 mm con funzioni differenti

I due blocchi misurano entrambi 505x620x600h mm e sono realizzati in lamiera spessore 8/10, ma hanno una diversa organizzazione interna.

Il primo è una cassettiera con tre cassetti montati su guide, ciascuno con portata di 60 kg, gestiti mediante chiusura centralizzata.

Il secondo blocco comprende un ulteriore cassetto, anch'esso con portata di 60 kg, e un vano armadietto sottostante con ripiano interno asportabile da 40 kg e sportello dotato di serratura.

Quattro cassetti distribuiti su due elementi

I quattro cassetti non appartengono quindi a una sola cassettiera. Tre sono concentrati nel primo blocco, mentre il quarto fa parte del blocco misto insieme al vano con sportello.

Questa distinzione è importante anche in caso di modifica futura della disposizione: il cassetto del blocco misto e il vano sottostante costituiscono un unico elemento fisico e vengono spostati insieme.

Due posizioni utilizzate e una ancora libera

La struttura da 2000 mm dispone di tre predisposizioni sottopiano: laterale sinistra, centrale e laterale destra. La configurazione BMF20-C3CS ne utilizza due, lasciandone una libera.

La posizione disponibile può essere mantenuta senza moduli oppure utilizzata successivamente per installare un ulteriore elemento compatibile con le predisposizioni della struttura.

Disposizione dei due blocchi modificabile

La configurazione illustrata a catalogo non rende vincolante la posizione dei due blocchi. Sulla struttura da 2000 mm la cassettiera a tre cassetti e il blocco con cassetto e vano possono essere collocati nelle predisposizioni disponibili e possono anche essere invertiti tra loro.

È quindi possibile scegliere quale posizione lasciare libera in funzione dell'organizzazione della postazione e degli eventuali sviluppi futuri.

Sistemi di chiusura distinti

I tre cassetti della cassettiera utilizzano una chiusura centralizzata.

Nel secondo blocco il quarto cassetto dispone della propria serratura, mentre anche lo sportello del vano è dotato di chiusura a chiave. La configurazione non deve quindi essere interpretata come un unico sistema di chiusura per tutti gli accessi.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie operativa estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con struttura e portata del banco.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i due blocchi sottopiano sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano mediante viti e boccole filettate.

Portata del banco, dei cassetti e del ripiano interno

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sulla superficie del piano di lavoro.

Ciascuno dei quattro cassetti ha una portata di 60 kg, mentre il ripiano interno del vano ha una portata di 40 kg. Questi valori costituiscono limiti riferiti ai singoli componenti e non devono essere sommati alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I due blocchi da 600 mm occupano il volume sottopiano nelle rispettive posizioni. La terza posizione rimane invece libera da moduli e mantiene accessibile la relativa zona del ripiano inferiore.

Dati tecnici del banco BMF20-C3CS

• Configurazione: BMF20-C3CS;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 4;
• blocco a 3 cassetti: 505x620x600h mm;
• blocco misto: 505x620x600h mm con 1 cassetto + 1 vano con sportello;
• portata cassetti: 60 kg ciascuno;
• ripiano interno vano: asportabile, portata 40 kg;
• vani con sportello: 1;
• chiusura cassettiera: centralizzata sui 3 cassetti;
• chiusure blocco misto: cassetto e sportello dotati di serratura;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 2;
• posizioni libere: 1;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La BMF20-C3CS utilizza due blocchi alti 600 mm e combina quattro cassetti con un vano chiuso.

Quando non serve il vano con sportello e si desidera mantenere maggiore volume libero sotto uno dei moduli, può essere valutata la configurazione con blocco a tre cassetti e cassetto sospeso. Quando invece è necessario aumentare ulteriormente il numero dei cassetti sono disponibili configurazioni con due o tre cassettiere a tre cassetti.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei blocchi Grigio chiaro RAL 7035 e frontali dei cassetti e dello sportello Blu RAL 5015.

FAQ sul banco da lavoro BMF20-C3CS

I quattro cassetti sono tutti nella stessa cassettiera?

No. Tre cassetti appartengono a una cassettiera da 505x620x600h mm, mentre il quarto è integrato nel secondo blocco da 600 mm sopra al vano con sportello. La configurazione utilizza quindi due blocchi fisicamente separati.

Rimane una posizione libera per aggiungere un altro modulo in futuro?

Sì. I due blocchi utilizzano due delle tre posizioni disponibili sulla struttura da 2000 mm. La terza rimane libera e può essere utilizzata successivamente per un ulteriore modulo compatibile con le predisposizioni del banco.

I quattro cassetti e lo sportello si chiudono con un'unica serratura?

No. I tre cassetti della cassettiera utilizzano una chiusura centralizzata. Il quarto cassetto, integrato nel blocco misto, dispone invece della propria serratura e anche lo sportello del vano è dotato di chiusura a chiave. La configurazione prevede quindi sistemi di chiusura distinti.

Con i due blocchi da 600 mm il ripiano inferiore rimane utilizzabile?

Sì. Il ripiano inferiore rimane parte integrante della struttura e conserva la propria portata di 200 kg. Nelle due posizioni occupate dai blocchi lo spazio verticale sopra il ripiano è impegnato dai moduli; la terza posizione rimane invece libera e mantiene accessibile quella parte del ripiano.
