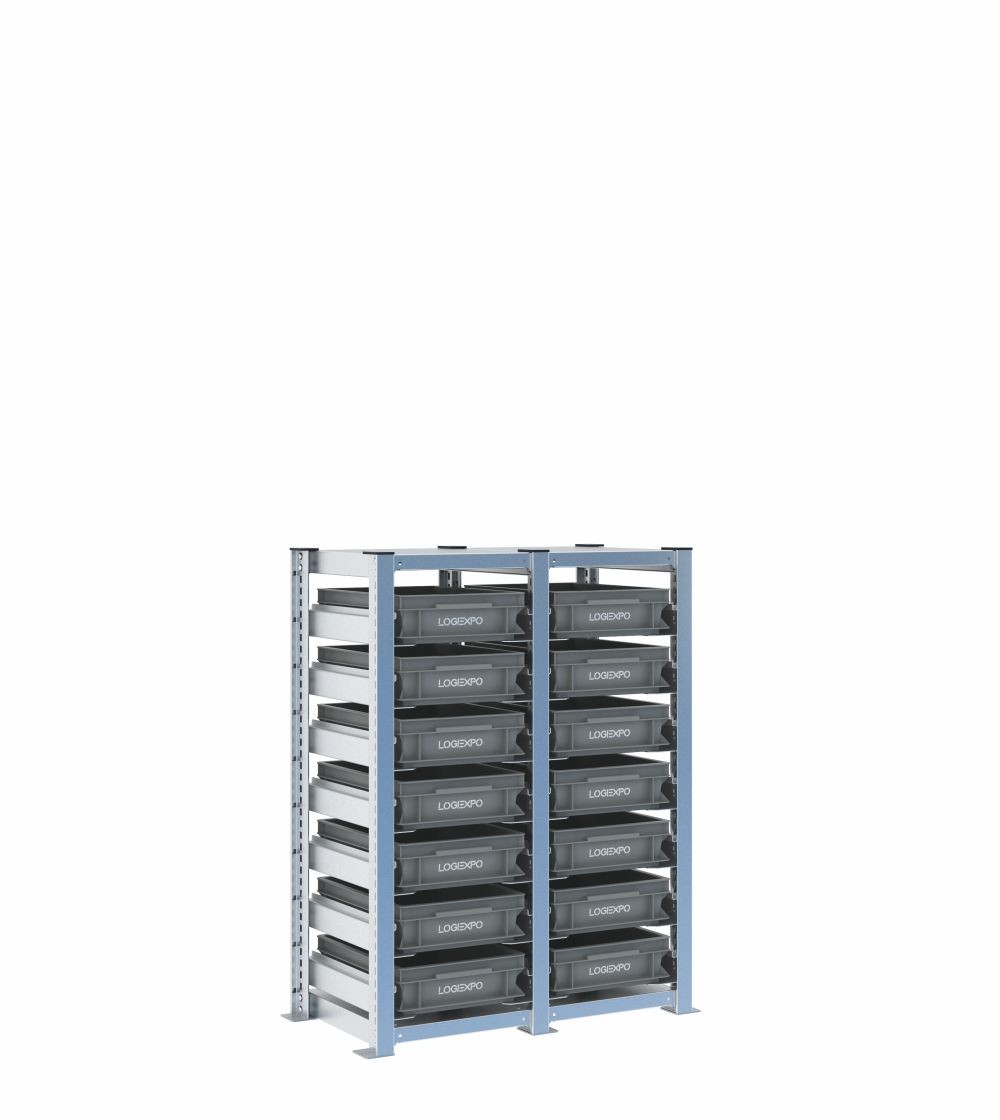

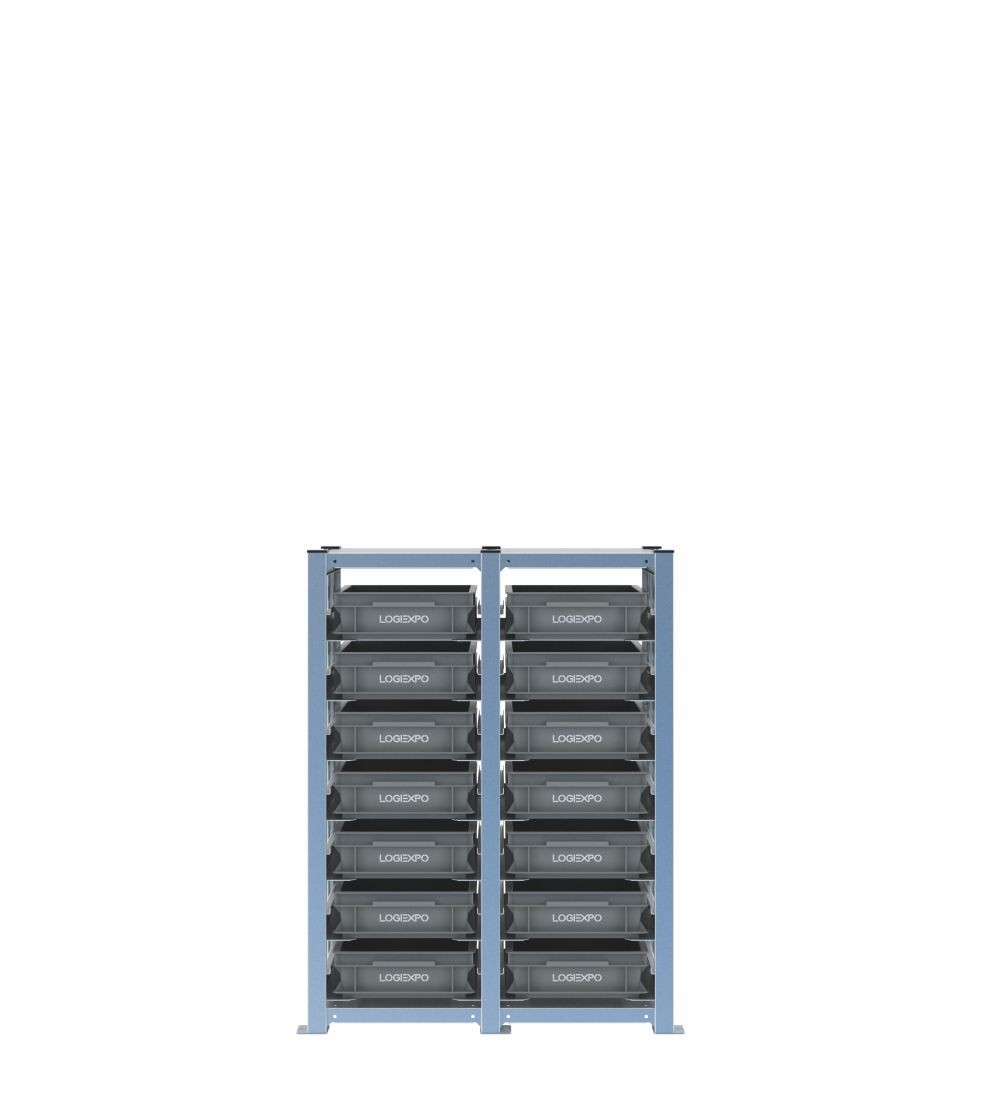

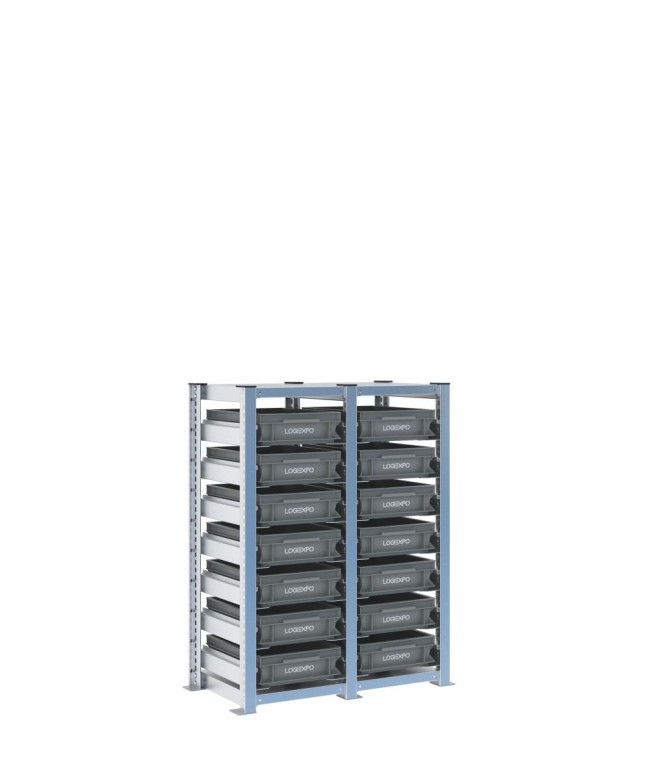

Scaffale con 14 contenitori Euro 400x300x100h – H1000, 2 campate

Scaffale H1000 con 14 contenitori Euro 400x300x100h per minuterie e referenze compatte

Questa configurazione comprende 14 Contenitori Euro 400x300x100h distribuiti su due campate H1000, con 7 livelli per campata. È pensata per minuterie, ricambi compatti, consumabili e componenti bassi che devono rimanere separati e rapidamente identificabili.

La base 400x300 mantiene la profondità complessiva a 421 mm, mentre l'altezza 100 mm privilegia la densità di posizioni e la visibilità del contenuto rispetto a cassette più profonde.

Quattordici posizioni indipendenti su due campate

Le due campate possono essere dedicate a due famiglie di referenze, due fasi operative o due gruppi di materiali correlati. Ogni contenitore è supportato dalla propria coppia di slitte e può essere estratto senza movimentare quelli degli altri livelli.

Le quote delle slitte possono essere modificate a passo 25 mm quando cambia lo spazio necessario per la presa o l'organizzazione delle referenze.

Cella di lavoro compatta per codici ad alta rotazione

L'ingombro complessivo di 810x421x1009 mm consente di collocare la struttura vicino a banchi, linee o aree tecniche quando serve un fronte basso per molte referenze compatte.

I materiali più utilizzati possono essere collocati alle quote centrali più facilmente raggiungibili, riservando i livelli superiori e inferiori ai codici meno frequenti o più leggeri.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 2 campate, altezza reale 1009 mm;
• 14 contenitori Euro 400x300 alti 100 mm;
• 14 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 14;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 14 contenitori Euro 400x300x100h – H1000, 2 campate

Per quali materiali è particolarmente adatto il formato 400x300?

Il formato 400x300 è adatto a minuterie, ricambi compatti, consumabili e componenti che richiedono una buona separazione tra codici senza occupare la profondità di una base 600x400. In questa configurazione consente di organizzare 14 posizioni in soli 421 mm di profondità.

Dove conviene collocare le referenze a più alta rotazione?

Alle quote più facilmente raggiungibili, valutando insieme frequenza di prelievo, peso e modalità di presa. Le posizioni superiori e inferiori possono essere riservate a referenze meno frequenti o leggere, evitando una distribuzione basata solo sulla sequenza dei codici.

I quattro montanti verticali che compongono una campata sono uguali tra loro?

Sì. Ogni campata utilizza quattro montanti uguali in profilato chiuso scatolato a sezione T 40x60 mm. La geometria comune semplifica il montaggio e permette alle asolature a passo 25 mm di ricevere le slitte sulle quote previste dalla configurazione.
