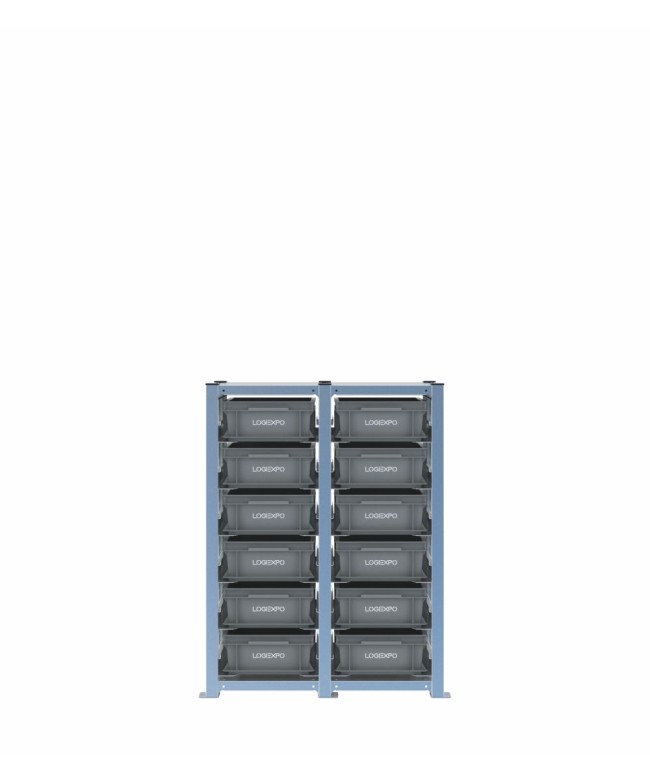

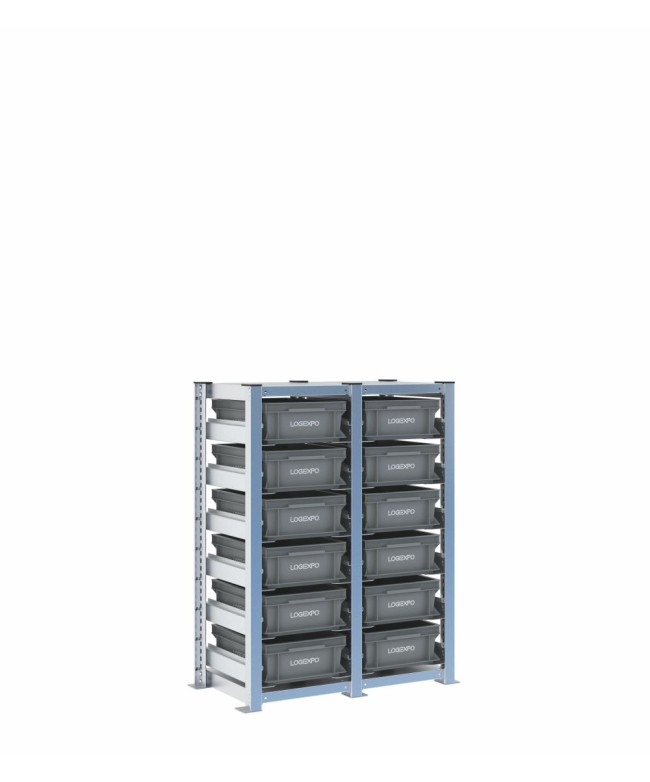

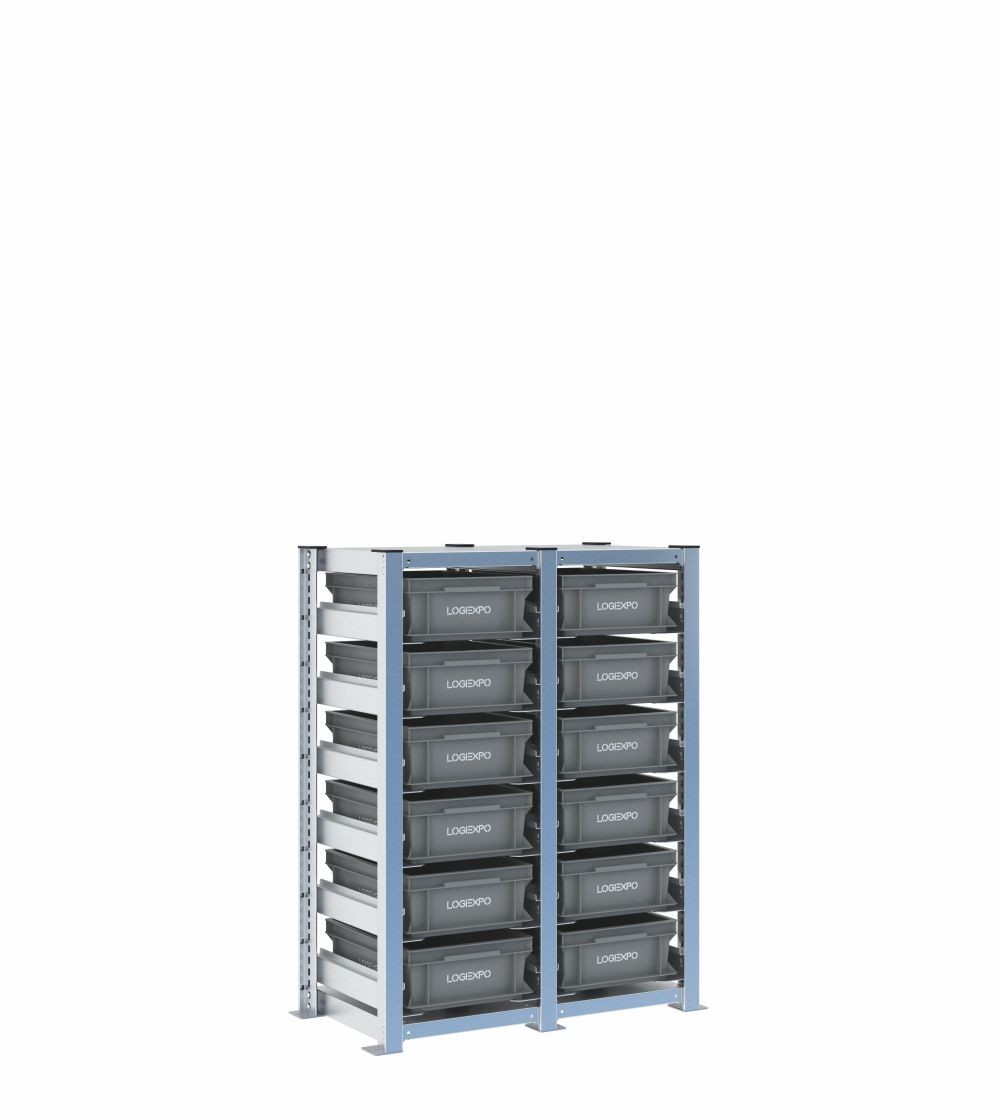

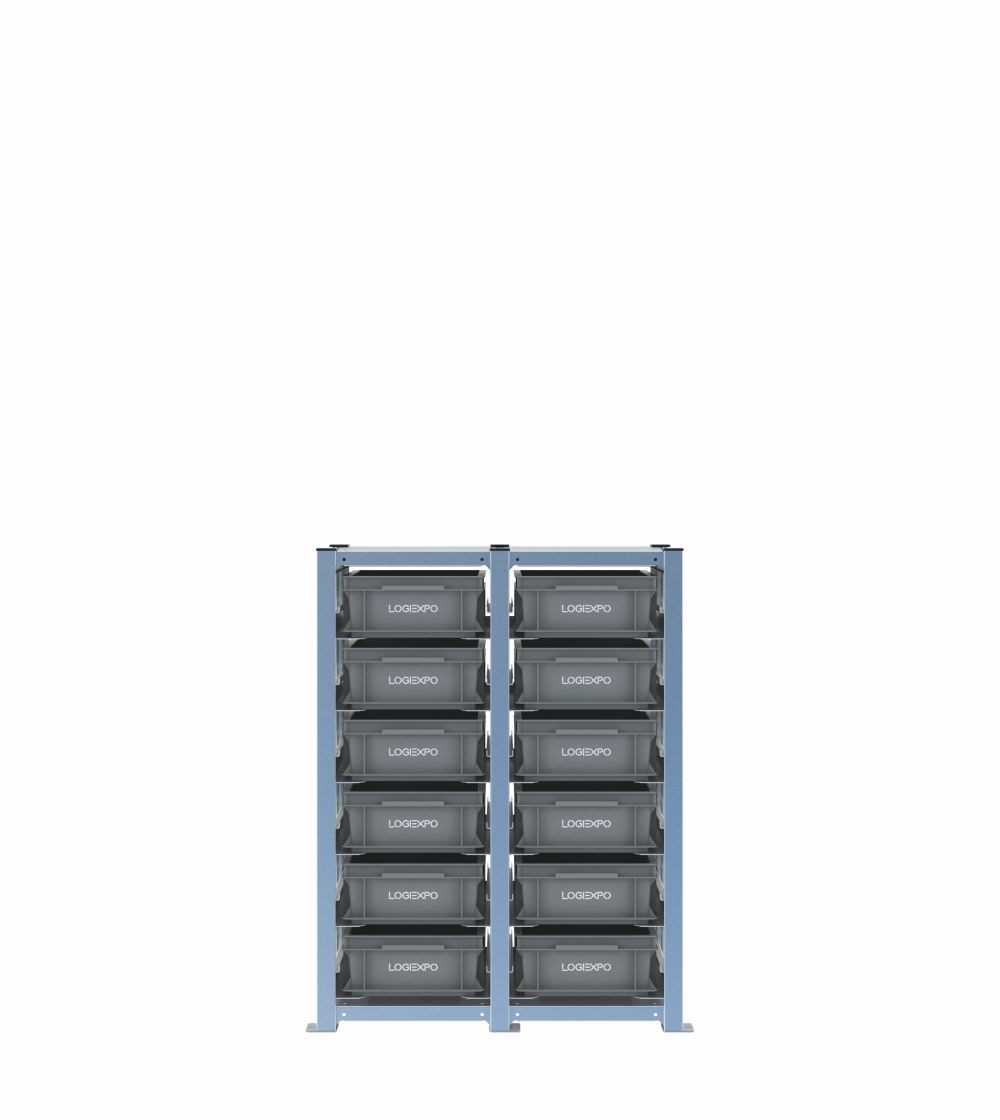

Scaffale con 12 contenitori Euro 400x300x130h – H1000, 2 campate

Scaffale H1000 a due campate per 12 contenitori alti 130 mm e rifornimento linea

Lo scaffale abbina una struttura H1000 a 12 contenitori Euro con base 400x300 mm e altezza 130 mm, distribuiti in modo uniforme su due campate. La configurazione crea un fronte ordinato per ricambi, consumabili e scorte operative quando una sola campata non offre sufficiente separazione tra le referenze.

Le due campate possono essere organizzate per famiglia di componenti, per fase di lavorazione oppure per distinguere materiale pronto all’uso e quantità di reintegro. L’altezza 130 mm mantiene un buon equilibrio tra volume disponibile e accesso manuale.

Sviluppo frontale di 810 mm comprese le piastre

L’ingombro totale è 810x421x1009 mm. La struttura misura 764 mm di larghezza e le piastre di base portano la misura complessiva a 810 mm. La profondità di 421 mm è riferita ai contenitori Euro con base 400x300 mm.

Il fronte a due campate è adatto a una cella di lavoro, a un’isola di montaggio o a un’area di preparazione nella quale servono più codici correlati. La disposizione continua semplifica la lettura dell’assortimento rispetto a due scaffali indipendenti.

Dodici livelli uniformi suddivisi in due campate

Ogni campata ospita sei contenitori alti 130 mm. La ripetizione dello stesso schema rende immediata la suddivisione: una campata può essere assegnata a una macchina o a un reparto, mentre la seconda può contenere ricambi complementari o scorte di riserva.

La configurazione uniforme è utile quando i materiali hanno volumi simili. Se una parte dell’assortimento richiede cassette più alte, è possibile valutare una configurazione mista o riposizionare le slitte compatibilmente con lo spazio disponibile.

Organizzazione di scorte operative su due zone funzionali

La base 400x300 mm consente di suddividere il fronte in unità relativamente compatte. I contenitori alti 130 mm sono adatti a consumabili, raccordi, ricambi elettrici, minuterie con scorta più ampia e kit preparati per interventi ricorrenti.

Il modello è preferibile alla versione a una campata quando l’assortimento deve essere separato in due gruppi chiari. Se la priorità è aumentare la densità verticale senza ampliare il fronte, la famiglia H2000 con lo stesso formato rappresenta il confronto più pertinente.

Slitte regolabili ed estrazione dei contenitori

Le 12 cassette sono sostenute da altrettante coppie di slitte in lamiera 20/10. Il fissaggio ai montanti asolati rende possibile una regolazione verticale a passo 25 mm, utile per rivedere la composizione mantenendo la base 400x300 mm.

Durante l’estrazione, la geometria laterale mantiene il contenitore guidato. Ogni coppia comprende fermo posteriore e perni anti-sganciamento; il fermo anteriore meccanico può essere aggiunto quando l’analisi d’uso richiede un ulteriore contrasto allo sfilamento.

Struttura in acciaio zincato e stabilità

Montanti, basamento e copertura formano una struttura bassa in acciaio zincato. I profili verticali a T 40x60 mm sono chiusi e realizzati in spessore 12/10; i due ripiani strutturali, anch’essi 12/10, sono fissati con collegamenti meccanici bullonati.

Il materiale è DX51D+Z140MA conforme alla UNI EN 10346. Le piastre da 3 mm devono essere incluse nella misura di 810 mm e la sommità dei montanti H1000 è completata dai tappi forniti di serie.

Portate, fissaggio a pavimento e sicurezza

La portata di ciascuna coppia di slitte è 50 kg, a carico uniformemente distribuito. Ogni campata ammette una portata verticale di 2000 kg; i 2 moduli devono essere verificati rispetto ai carichi realmente assegnati ai livelli.

Le piastre sono predisposte per l’ancoraggio ma gli elementi di fissaggio non sono forniti. Tipologia, diametro e profondità di posa dipendono dalla pavimentazione e devono essere definiti dal responsabile dell’installazione.

Componenti inclusi e accessori opzionali

• struttura H1000 a 2 campate, altezza reale 1009 mm;
• 12 contenitori 400x300x130h, 6 per campata;
• 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio a pavimento;
• tappi superiori dei montanti compresi;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

La produzione della scaffalatura avviene in Italia, in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La copertura ordinaria è di 12 mesi. Per i componenti metallici della scaffalatura il produttore prevede, alle condizioni stabilite, un’estensione fino a 10 anni; cassette e componenti plastici mantengono la garanzia standard.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza/e contenitori: 130 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 12;
• livelli: 6 livelli per campata;
• distribuzione: 12 contenitori 400x300x130h, 6 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 12 contenitori Euro 400x300x130h – H1000, 2 campate

Qual è il vantaggio operativo di due campate rispetto a due scaffali separati?

Le due campate formano un fronte continuo, facilitano la suddivisione dei materiali e consentono di pianificare in modo unitario ingombro, fissaggio e percorso di prelievo. La scelta dipende comunque dal layout e dalla necessità di spostare separatamente le postazioni.

Come distribuire le referenze tra le due campate?

Una logica efficace consiste nel separare famiglie di componenti, fasi di lavoro oppure materiale di consumo e ricambi. Le referenze più pesanti o meno frequenti possono essere collocate nei livelli inferiori, mantenendo quelle più usate nella fascia di presa più agevole.

Quando conviene passare alla versione H2000 con la stessa base?

La versione H2000 è utile quando lo spazio a pavimento è limitato e si vuole aumentare il numero di livelli. La scelta deve però considerare l’altezza di presa, la frequenza di accesso e l’eventuale necessità di strumenti per raggiungere i livelli superiori.
