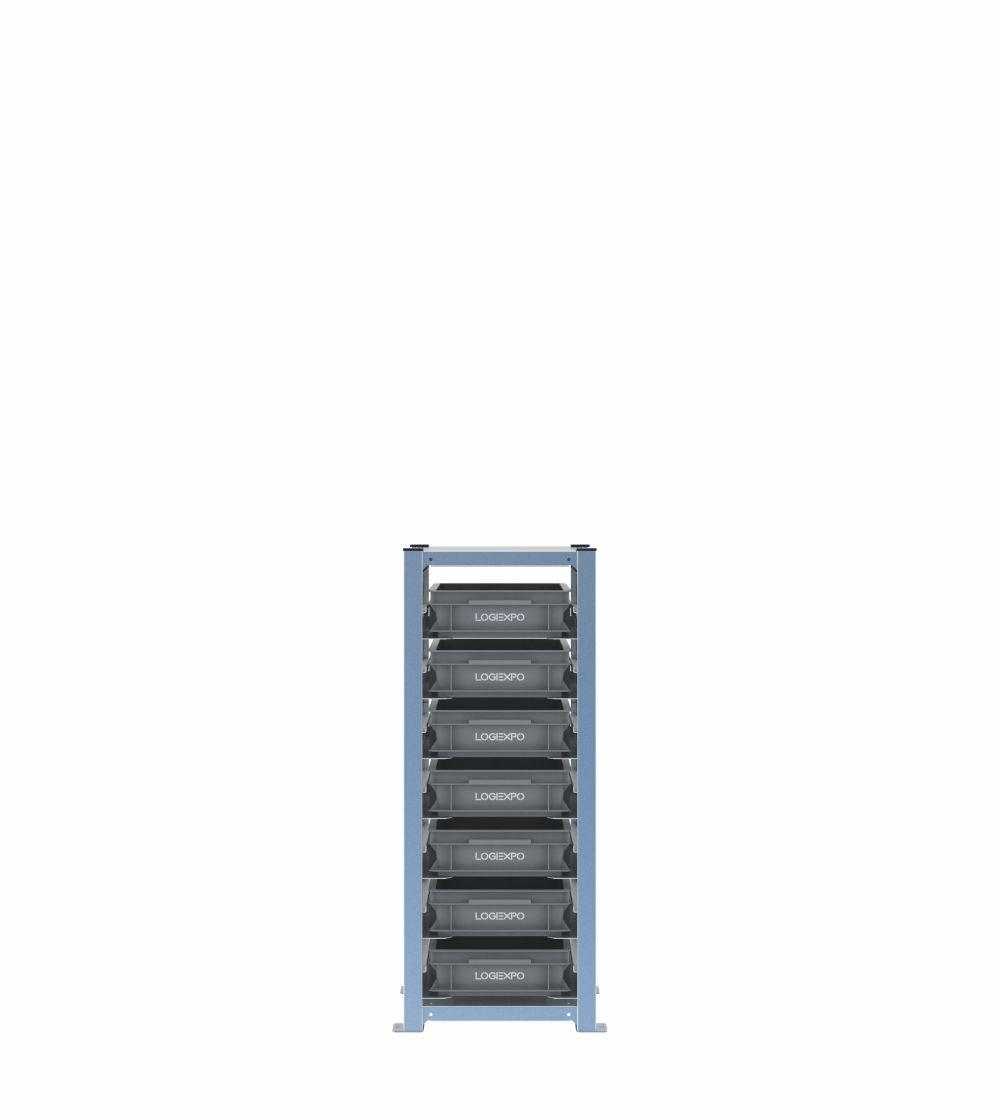

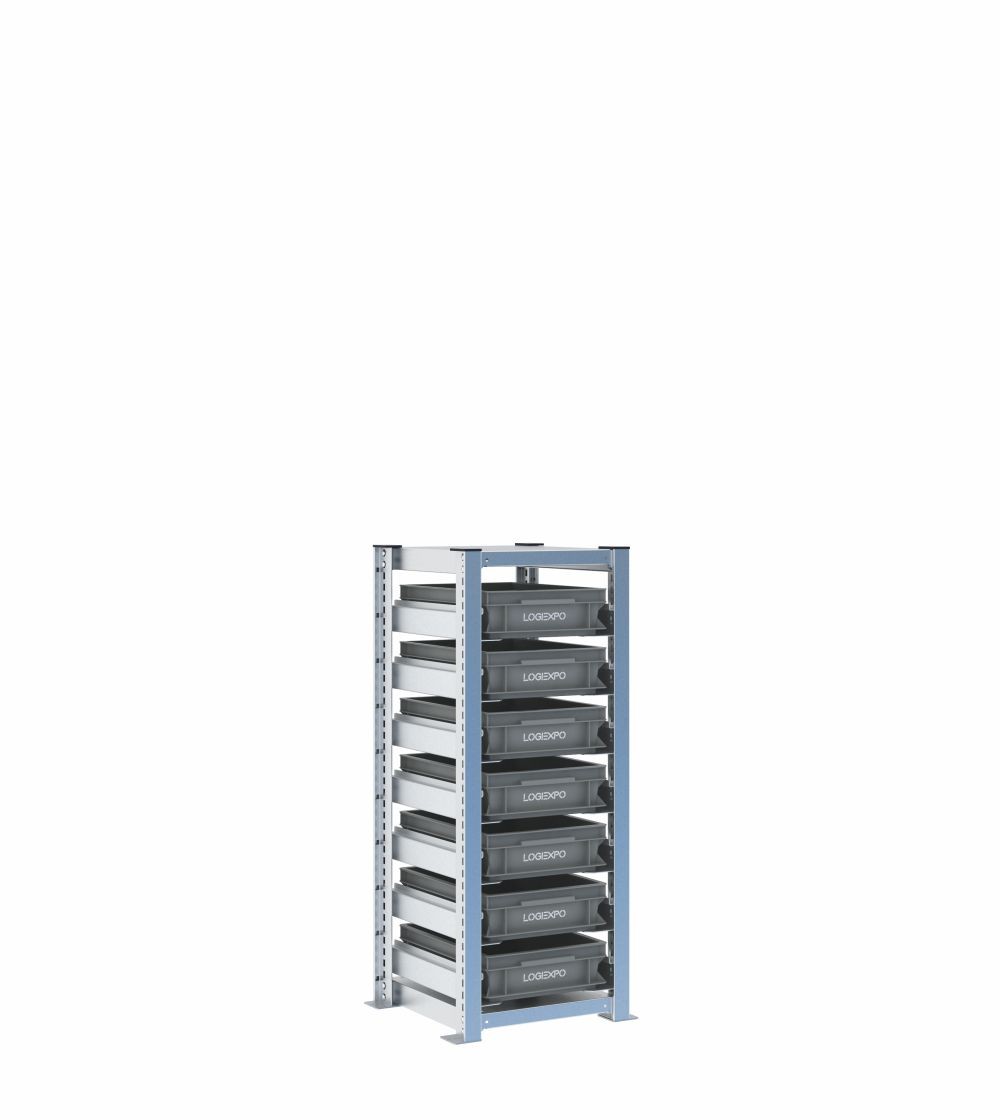

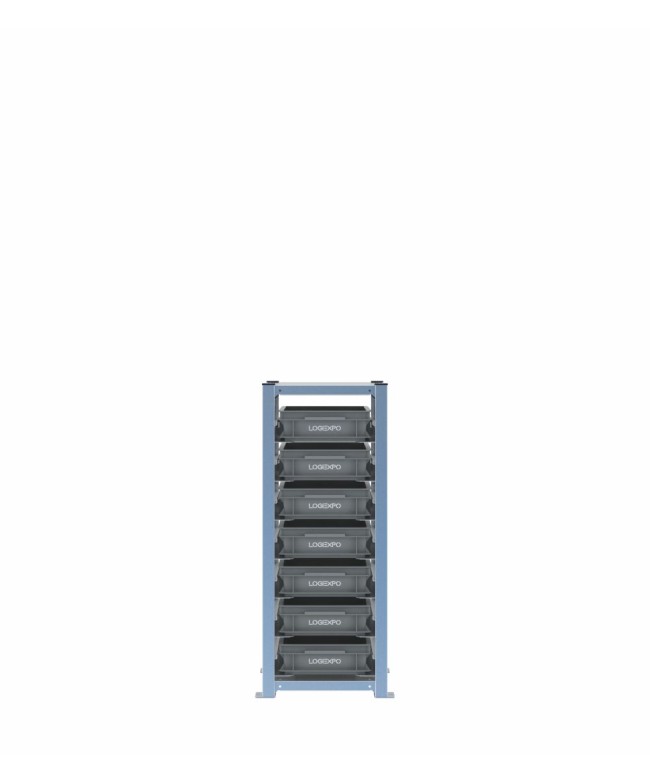

Scaffale con 7 contenitori Euro 400x300x100h – H1000, 1 campata

Scaffale H1000 compatto per 7 referenze in contenitori Euro 100h

Questa configurazione abbina una struttura bassa H1000 a 7 contenitori Euro 400x300x100h. La singola campata concentra sette livelli in un fronte largo 448 mm comprese le piastre, risultando adatta a una postazione localizzata di montaggio, manutenzione o preparazione materiali.

L’altezza dei contenitori da 100 mm privilegia la visibilità dall’alto e la separazione di molte referenze con quantità contenute. Il prodotto è quindi orientato a minuterie, connettori, piccoli ricambi, consumabili e kit ribassati che devono rimanere rapidamente riconoscibili durante il picking manuale.

Ingombro complessivo e utilizzo della singola campata

Le dimensioni totali sono 448x421x1009 mm, comprese le piastre di base che sporgono lateralmente di 23 mm per lato. La larghezza della sola struttura è 402 mm e la profondità di 421 mm è dimensionata per contenitori Euro con base 400x300 mm.

La campata singola può essere collocata vicino a un banco, lungo una linea o in un’area tecnica dove serve un gruppo limitato ma ben separato di referenze. Il ridotto sviluppo frontale permette di creare un punto di prelievo dedicato senza estendere inutilmente l’allestimento.

Sette livelli uniformi per minuterie e scorte operative

I sette contenitori hanno la stessa altezza esterna di 100 mm. La configurazione uniforme semplifica la lettura del fronte scaffale e consente di assegnare ogni cassetta a un codice, a una fase di lavorazione o a una piccola famiglia di componenti.

La quantità di materiale per singola referenza deve essere coerente con il profilo ribassato. Quando il componente richiede maggiore altezza o una scorta più consistente, è opportuno valutare contenitori con altezza 130, 170 mm oppure una configurazione mista della stessa famiglia.

Slitte laterali regolabili e riconfigurazione futura

Ogni contenitore appoggia su una coppia di slitte laterali in acciaio, agganciate ai montanti senza ripiani intermedi continui. Le asole verticali dei montanti permettono di riposizionare le slitte con passo 25 mm, adattando la distanza tra i livelli quando cambiano le cassette o il materiale stoccato.

La nervatura a Z delle slitte guida il contenitore durante lo scorrimento. Il fermo posteriore limita l’uscita sul retro, mentre i perni di sicurezza contrastano lo sganciamento involontario delle slitte dai montanti.

Struttura in acciaio zincato e componenti della campata

I componenti strutturali sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione scatolata chiusa a T 40x60 mm e spessore 12/10; le slitte sono in lamiera spessore 20/10.

La campata comprende un basamento e un ripiano superiore strutturale in lamiera 12/10, fissati ai montanti mediante collegamenti meccanici bullonati. La versione con altezza reale 1009 mm è fornita con tappi di finitura sulla sommità dei montanti.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. La campata ha una capacità di carico verticale di 2000 kg. I due valori descrivono componenti e condizioni differenti e non devono essere sommati per ricavare una portata utile complessiva. Il team tecnico LogiExpo è sempre a disposizione per fornire chiarimenti e informazioni.

Le piastre di base sono predisposte per l’ancoraggio a pavimento. I tasselli o sistemi equivalenti non sono inclusi, perché devono essere scelti in funzione del supporto e delle condizioni di installazione.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata con altezza reale 1009 mm;

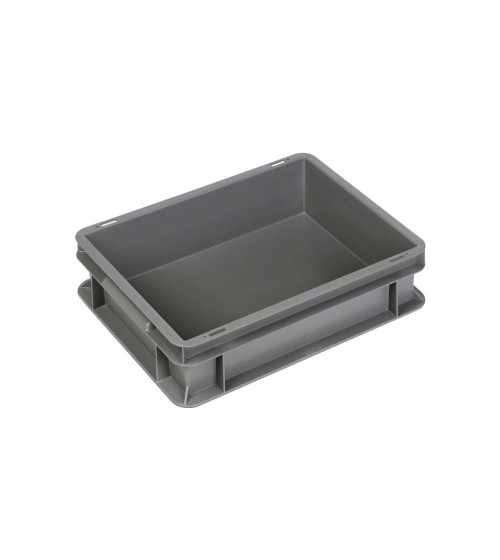

• 7 contenitori Euro 400x300x100h;
• 7 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio e tappi superiori dei montanti;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• numero di campate: 1;
• numero di contenitori: 7;
• livelli: 7;
• passo di regolazione: 25 mm;
• portata massima per coppia di slitte: 50 kg, con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• produzione: Made in Italy in stabilimenti con sistemi di gestione certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; garanzia estesa del produttore fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale H1000 con 7 contenitori Euro 400x300x100h

Quando conviene scegliere la versione con altezza 100 mm invece di quella da 130 mm?

La versione alta 100 mm è indicata quando i componenti sono bassi, la scorta per singola referenza è contenuta e si vuole mantenere un numero elevato di livelli nella campata. La versione alta 130 mm è più adatta quando serve maggiore volume verticale per cassetta senza cambiare la base 400x300 mm.

È possibile aggiungere una seconda campata senza sostituire quella esistente?

Il sistema è modulare e può essere ampliato lateralmente con campate aggiuntive. Prima dell’estensione devono essere verificati lo spazio disponibile, la continuità del fissaggio a pavimento e la configurazione delle crociere posteriori prevista per il nuovo sviluppo.

Cosa fare se una referenza richiede in futuro un contenitore più alto?

Le slitte possono essere sganciate e riposizionate a passo 25 mm. La modifica richiede contenitori compatibili con la base 400x300 mm e una nuova distribuzione dei livelli che mantenga spazio sufficiente per inserimento, estrazione e prelievo.
