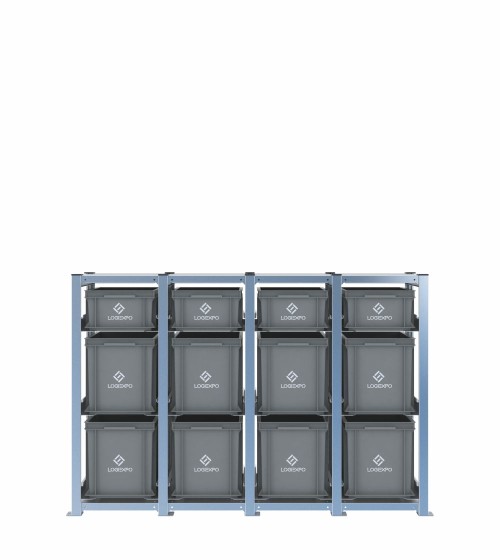

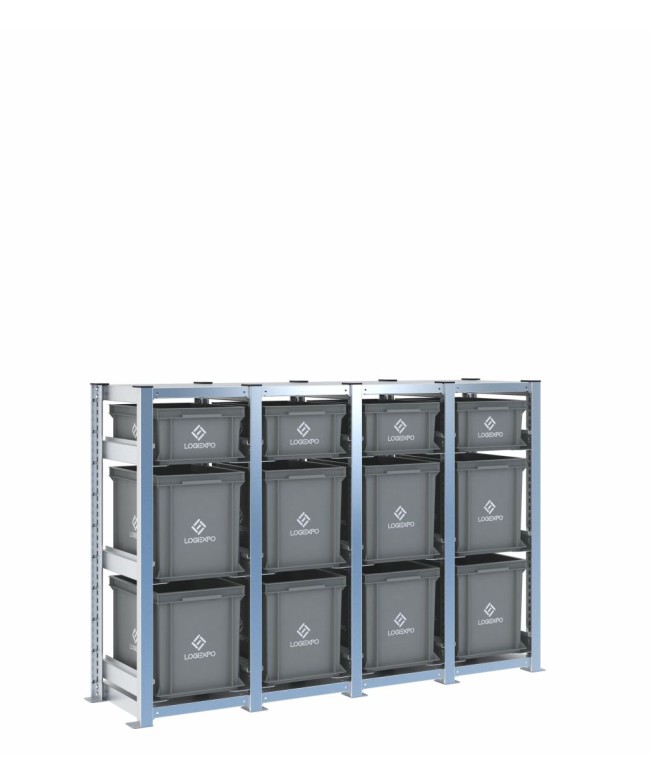

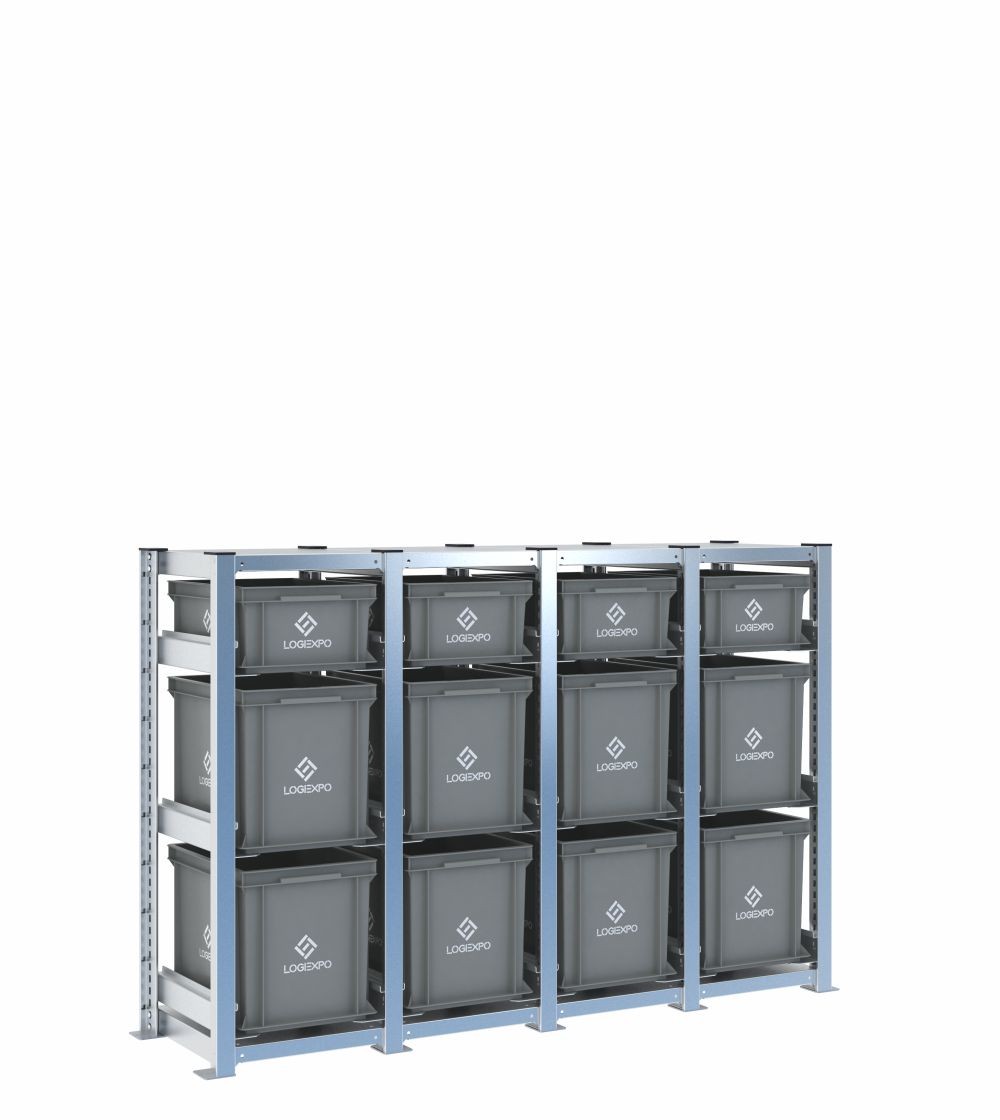

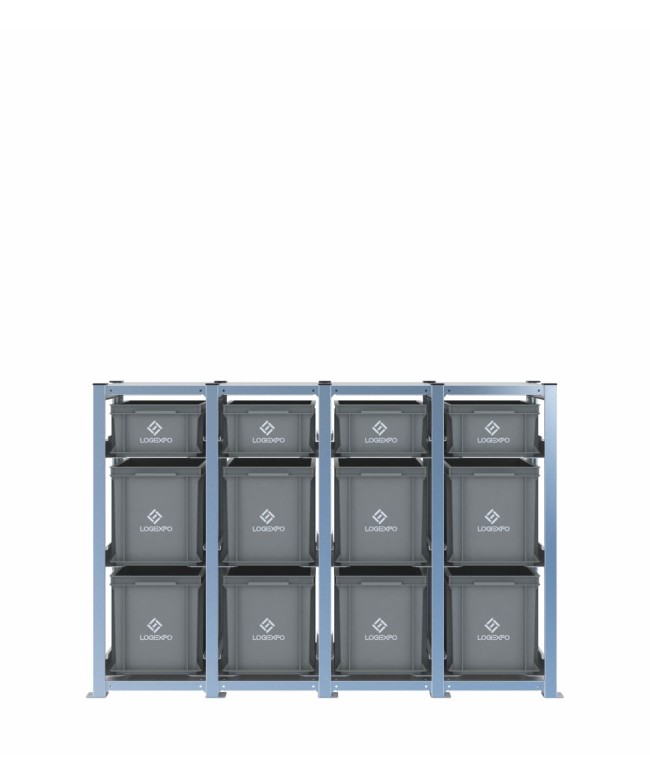

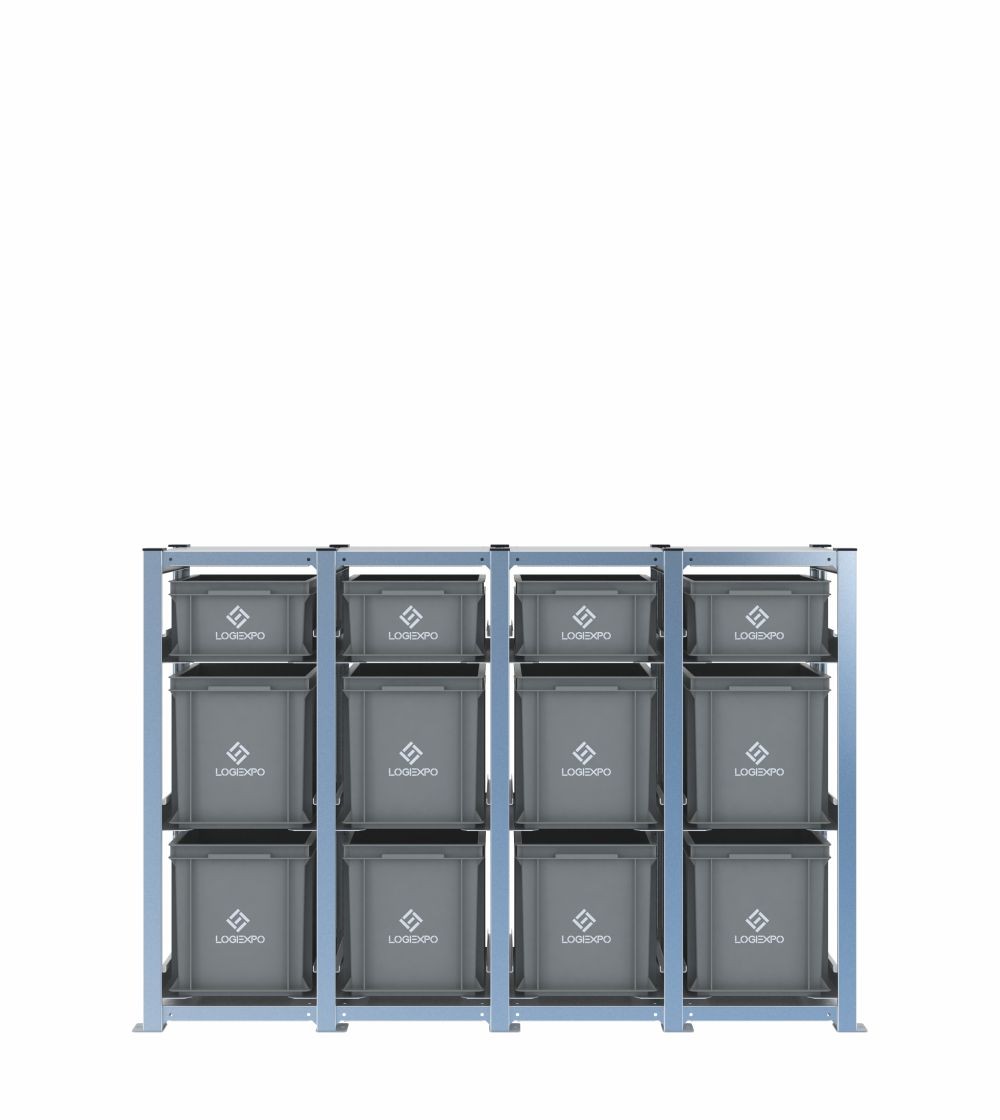

Lo scaffale H1000 a 4 campate con 12 contenitori Euro 400x300 misti con altezze 320 e 170 mm organizza nello stesso fronte componenti alti e materiali di volume intermedio. L’ingombro totale è 1534x421x1009 mm, comprese le piastre di base.
Le slitte sono riposizionabili a passo 25 mm. La struttura deve essere fissata a pavimento con ancoraggi scelti per il supporto; il kit anteriore anti-sfilamento è opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione sviluppa un fronte continuo di quattro campate con 12 contenitori Euro 400x300 di due altezze: 320 mm e 170 mm. La combinazione è pensata per reparti, linee o supermarket di produzione nei quali alcune referenze richiedono un volume elevato per cassetta, mentre altre possono essere gestite in contenitori meno profondi.
La struttura mantiene un’altezza reale di 1009 mm e consente di concentrare materiali eterogenei in una fascia bassa, accessibile dal fronte. La configurazione non è una semplice alternanza estetica: la differenza tra i due volumi permette di assegnare spazio in modo più coerente con l’ingombro dei componenti.
Le dimensioni totali sono 1534x421x1009 mm, comprese le piastre di base. La larghezza della struttura è 1488 mm; le piastre aggiungono 23 mm per lato. La profondità di 421 mm corrisponde all’alloggiamento dei contenitori con base 400x300 mm.
Le quattro campate formano un allestimento esteso, adatto a raggruppare referenze per fase di lavoro, famiglia di ricambi, macchina servita o area di consumo. Il fronte continuo facilita la lettura dell’assortimento senza ricorrere a strutture separate.
La dotazione comprende 8 contenitori 400x300x320h e 4 contenitori 400x300x170h. Ogni campata dispone di tre livelli: un contenitore con altezza 170 mm nella parte superiore e due contenitori alti 320mm nei livelli inferiori.
Questa ripartizione offre, per ogni campata, un vano per componenti di media altezza e due vani per materiali alti o con maggiore volume unitario. La ripetizione dello stesso schema sulle quattro campate rende prevedibile la disposizione e permette di replicare la medesima logica su più famiglie di prodotto o stazioni di lavoro.

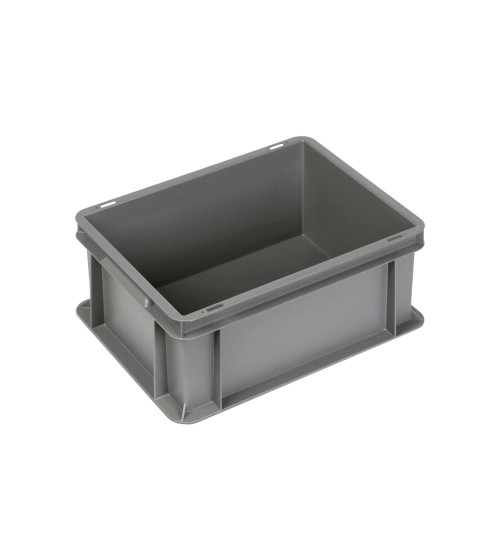

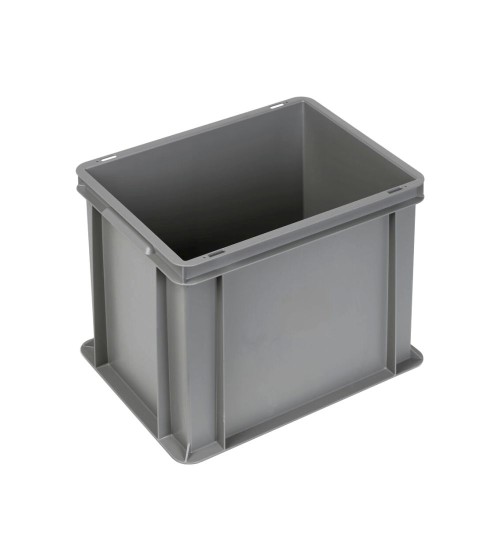

I contenitori alti 320 mm possono essere destinati a ricambi voluminosi, imballi tecnici, gruppi preassemblati o materiali che richiedono maggiore capacità verticale. I contenitori alti 170 mm sono più adatti a componenti intermedi, kit e scorte operative che non necessitano dell’intero volume disponibile nei livelli inferiori.
La configurazione è utile quando la quantità e l’ingombro non sono uniformi tra le referenze. Evita di assegnare un contenitore alto a ogni codice, mantenendo comunque una struttura compatta e ordinata.
Le cassette sono sostenute da coppie di slitte laterali in acciaio, agganciate ai montanti con passo verticale di 25 mm. La struttura può quindi essere riconfigurata nel tempo, modificando la distanza tra i livelli quando cambiano i contenitori o la composizione dell’assortimento.
La guida a Z ricavata nella slitta mantiene il contenitore allineato durante lo scorrimento. Il fermo posteriore impedisce la fuoriuscita sul retro e i perni di sicurezza contrastano lo sganciamento accidentale delle slitte.
Montanti, ripiani strutturali e slitte sono realizzati in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione chiusa a T 40x60 mm e spessore 12/10; le slitte hanno spessore 20/10.
Ogni campata comprende basamento e ripiano superiore in lamiera 12/10, fissati meccanicamente ai montanti. I montanti H1000 sono chiusi superiormente da tappi di finitura forniti di serie.
La portata massima di ogni coppia di slitte è 50 kg con carico uniformemente distribuito. La capacità verticale è di 2000 kg per campata. La valutazione del carico deve considerare separatamente la coppia di slitte, il contenitore, la campata e le condizioni reali di distribuzione. Per maggiori informazioni e chiarimenti sulla configurazione e le portate è a disposizione il team tecnico LogiExpo.
Le piastre di base sono predisposte per il fissaggio a pavimento. Gli ancoraggi non sono inclusi e devono essere selezionati in base alla pavimentazione. Per limitare l’estrazione involontaria delle cassette è disponibile il kit anteriore anti-sfilamento, regolabile in altezza e fornito su richiesta.
La configurazione mista è più coerente quando una parte delle referenze non richiede 320 mm di altezza. I quattro contenitori da 170 mm di altezza evitano di destinare volume inutilizzato a componenti intermedi e mantengono una posizione distinta per kit o scorte operative meno ingombranti.
La struttura permette di riposizionare le slitte a passo 25 mm. Per cambiare la ripartizione servono contenitori compatibili con la base 400x300 mm e una verifica del nuovo schema, in modo da mantenere gli spazi necessari per scorrimento, accesso e prelievo.
Una logica funzionale consiste nell’assegnare ogni campata a una fase, a una macchina o a una famiglia di componenti, mantenendo lo stesso schema con altezza 170 e 320 mm. La scelta definitiva dipende dal flusso di picking e dalla frequenza con cui le referenze vengono utilizzate.
