Scaffali H1000 per contenitori Euro 400x300

Scaffali H1000 per contenitori Euro 400x300 su slitte

La famiglia H1000 con cassette 400x300 combina un’altezza tecnica di 1009 mm con una profondità di 421 mm. È pensata come scaffalatura di servizio da collocare vicino alle attività operative, dove l’utente deve identificare, prelevare e reintegrare rapidamente più referenze senza occupare la profondità richiesta dai contenitori 600x400.

La struttura bassa può essere utilizzata singolarmente oppure estesa lateralmente con ulteriori campate. I tappi di finitura dei montanti superiori sono compresi di serie nelle versioni H1000.

Quando scegliere questa famiglia

Il formato 400x300 è utile quando componenti e quantitativi possono essere organizzati in una superficie compatta. La famiglia è indicata per viteria, raccordi, materiale elettrico, ricambi, utensili piccoli, consumabili, kit compatti e componenti destinati a una specifica postazione o fase di lavorazione.

L’altezza H1000 facilita l’integrazione lungo linee di assemblaggio, presso banchi di lavoro o in aree manutenzione. Il ripiano superiore chiude la campata e crea una superficie continua che contribuisce a proteggere le cassette dal deposito diretto di polvere.

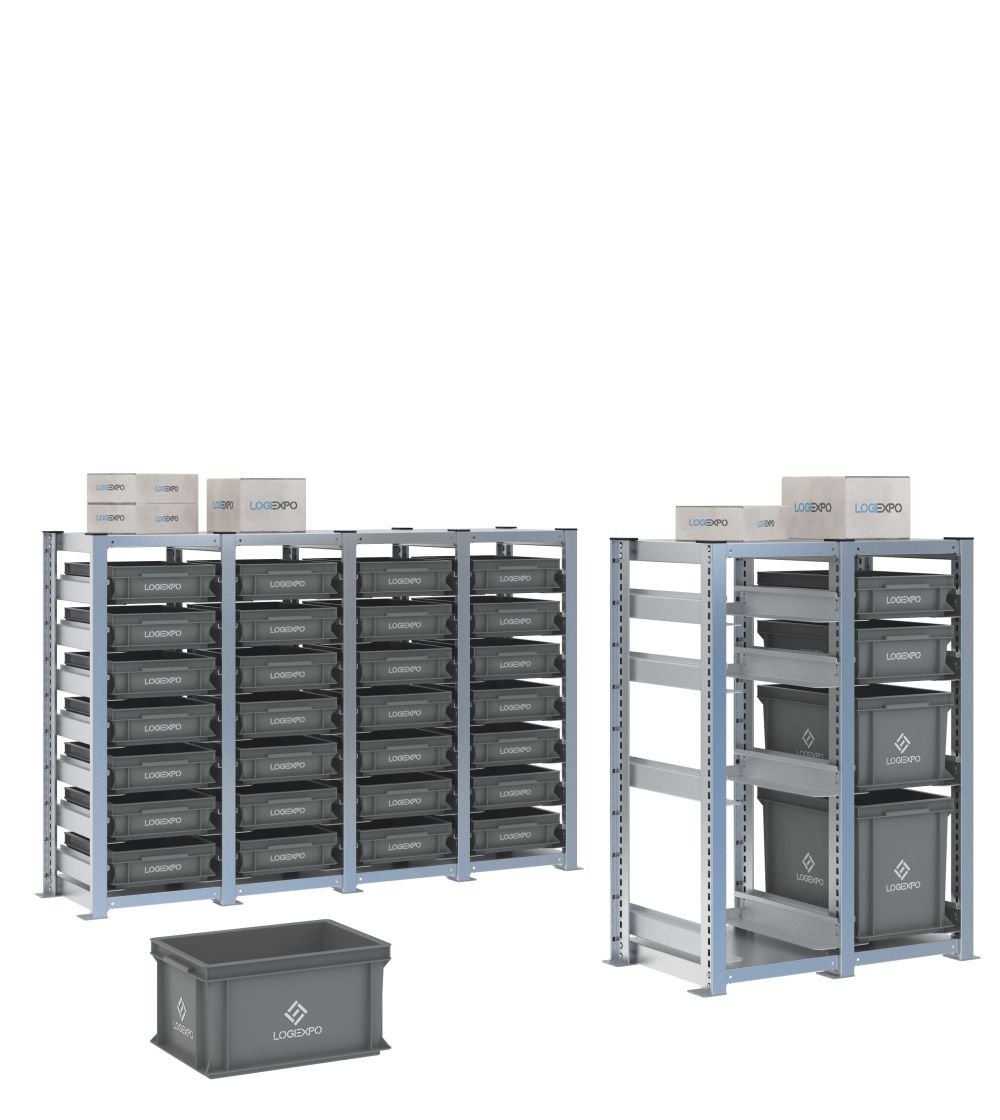

Ingombri da 1 a 4 campate

Le piastre di base sporgono lateralmente di 23 mm per lato. Nella verifica degli spazi è quindi necessario utilizzare la larghezza complessiva comprensiva delle piastre, non soltanto quella della struttura.

Altezze e configurazioni dei contenitori disponibili

Le configurazioni standard utilizzano contenitori Euro 400x300 con altezze esterne di 100, 130, 170, 220 e 320 mm.

• 100h: minuterie, molte referenze e maggiore densità di livelli;
• 130h: scorte operative, consumabili e rifornimento linea;
• 170h: componenti di media altezza, kit e gruppi preassemblati;

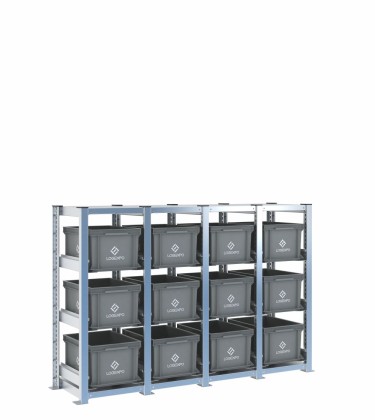

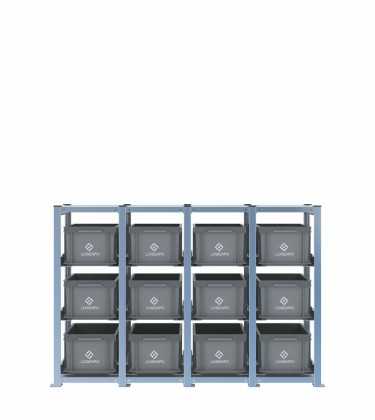

• 220h: ricambi e componenti più voluminosi;
• 320h: materiali alti o maggiore volume per singola referenza.

Le configurazioni uniformi creano livelli regolari con cassette della stessa altezza. Le versioni miste combinano volumi differenti e permettono di dedicare ogni zona dello scaffale a materiali con ingombri diversi.

Organizzazione dei livelli e accessibilità

Le slitte vengono posizionate sui montanti con passo verticale di 25 mm. Nelle configurazioni più dense lo spazio è utilizzato per aumentare il numero di cassette; quando il deposito o il prelievo richiedono più libertà di movimento è possibile scegliere contenitori più alti, un numero inferiore di livelli o una configurazione mista.

Le referenze a rotazione più elevata dovrebbero essere collocate nelle zone più facilmente raggiungibili, mentre i materiali utilizzati meno frequentemente possono essere distribuiti sui livelli secondari. Lo spazio frontale deve essere valutato in funzione della profondità di estrazione della cassetta e delle dimensioni del contenuto.

Slitte, portate e sicurezza

Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. La capacità della campata è di 2000 kg di carico verticale; entrambi i limiti devono essere rispettati per operare in sicurezza.

Le guide sono dotate di perni anti-sganciamento e fermo posteriore di fine corsa. I kit anteriori anti-sfilamento sono disponibili come accessorio opzionale. Le piastre sono predisposte per il fissaggio a pavimento, mentre tasselli e ancoraggi devono essere selezionati in base alla pavimentazione e non sono compresi.

Confronto con le altre famiglie

• H2000 per contenitori 400x300: stessa profondità e maggiore sviluppo verticale;
• H1000 per contenitori 600x400: stessa altezza e maggiore superficie utile per cassetta;
• Categoria principale: confronto completo tra formati, altezze e criteri di scelta.

FAQ sugli scaffali H1000 per contenitori Euro 400x300

Quando preferire H1000 400x300 alla versione H1000 600x400?

Il formato 400x300 è indicato quando occorre separare molte referenze compatte e contenere la profondità della postazione. Il 600x400 è più adatto quando kit, ricambi o componenti richiedono una superficie maggiore per singolo contenitore.

Una configurazione uniforme può essere trasformata in una configurazione mista?

Sì. Le slitte possono essere riposizionate sul passo verticale di 25 mm per installare cassette di altezze differenti. La nuova disposizione deve essere verificata rispetto a ingombri del contenuto, spazio di prelievo, carichi e numero complessivo dei livelli.

Quale larghezza deve essere considerata nella progettazione del layout?

Deve essere utilizzata la larghezza complessiva comprese le piastre di base, che sporgono di 23 mm per lato rispetto alla struttura. La misura corretta varia con il numero di campate ed è riportata nella tabella dimensionale della categoria e nelle singole schede prodotto.

Quanto spazio frontale deve essere lasciato per il deposito e il prelievo?

Non esiste una quota unica valida per ogni applicazione. Occorre considerare l’estrazione richiesta dalla cassetta, le dimensioni del contenuto, il movimento della mano e dell’operatore e l’eventuale presenza di corridoi, banchi o attrezzature vicine.

È possibile aggiungere campate in un secondo momento?

Sì, utilizzando elementi aggiuntivi compatibili. L’ampliamento richiede la verifica di spazio disponibile, crociere posteriori, fissaggi a pavimento, portate e distribuzione finale delle cassette.
