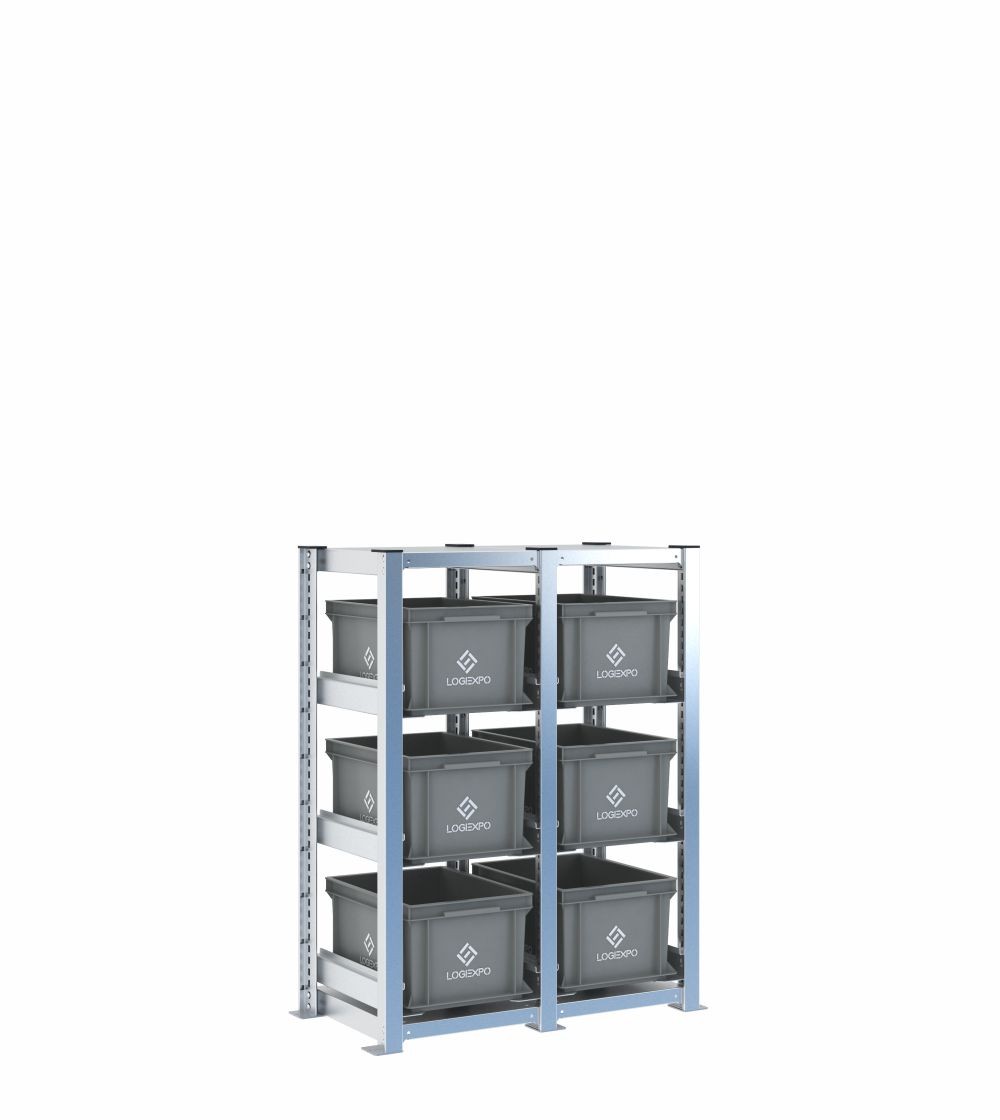

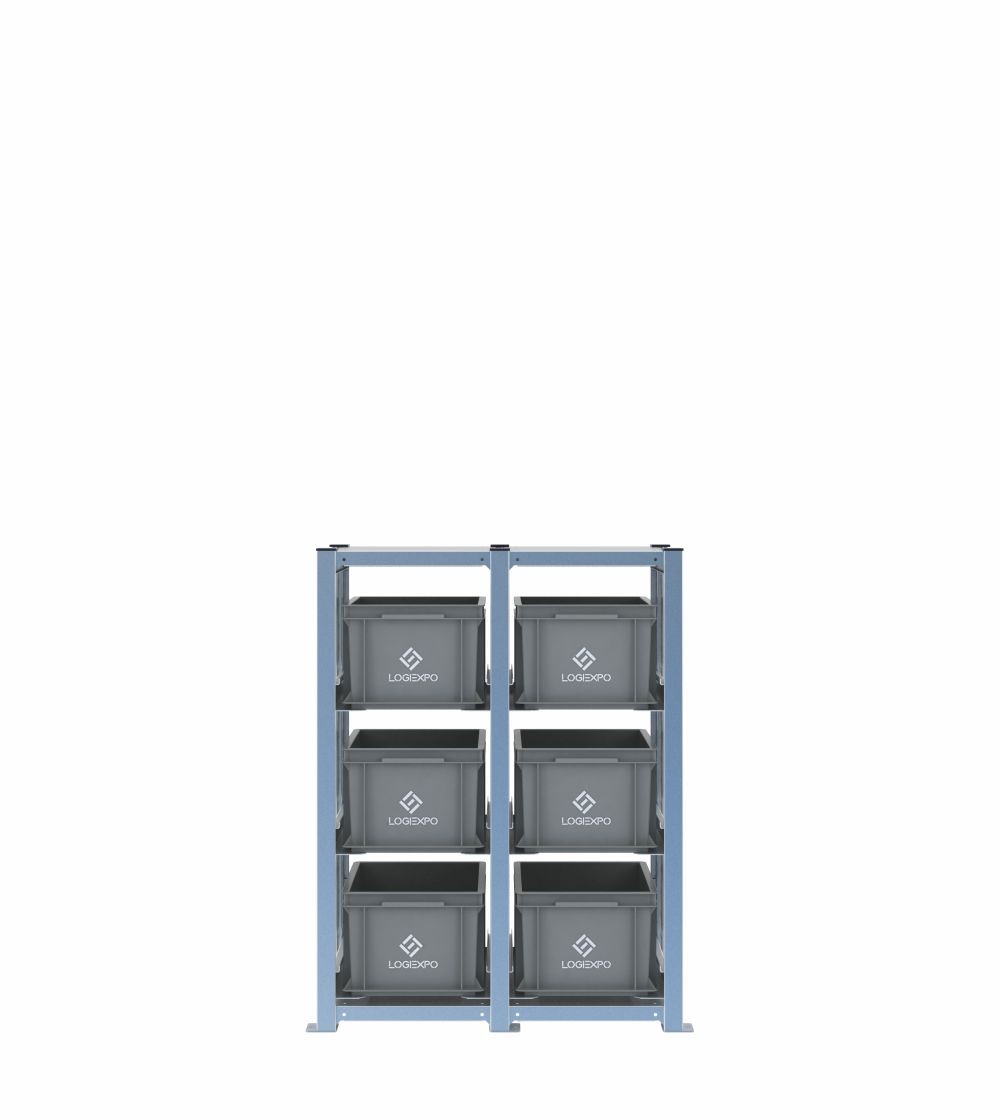

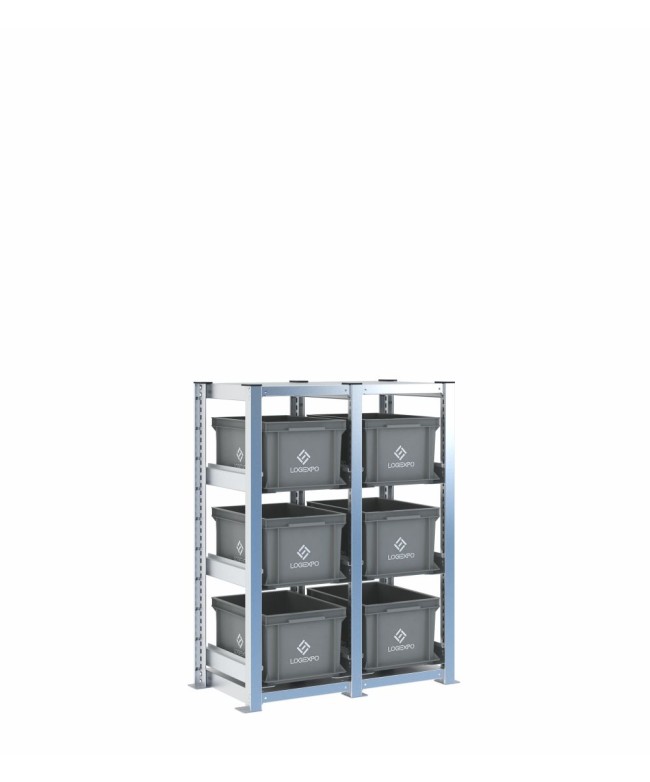

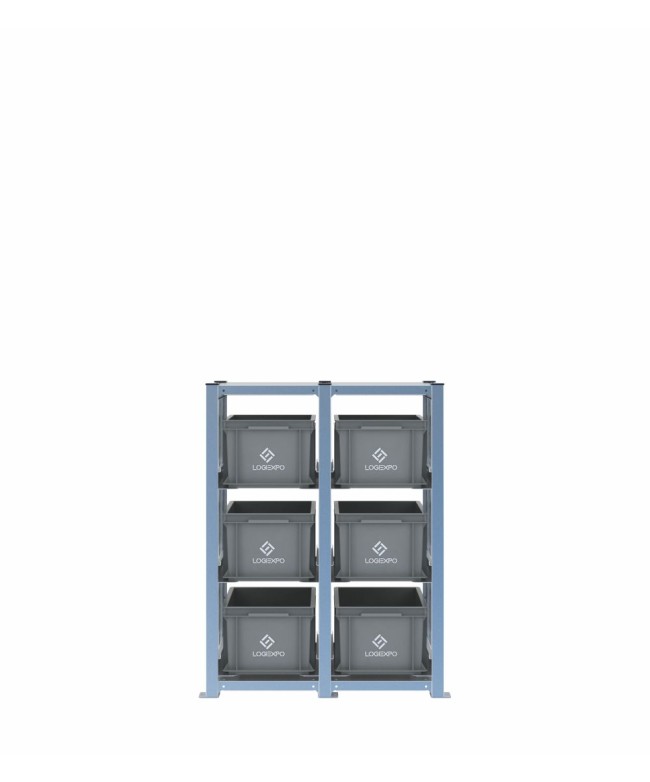

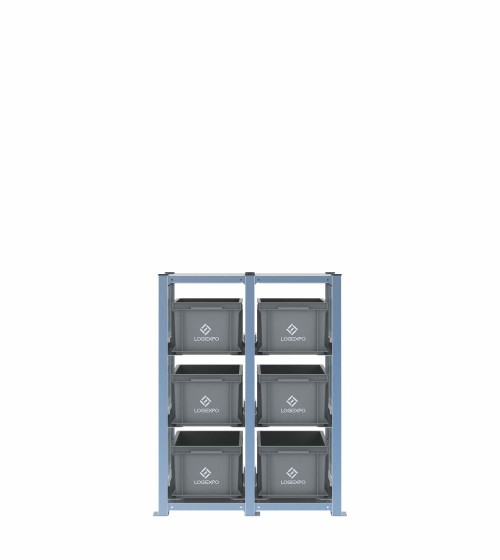

Scaffale con 6 contenitori Euro 400x300x220h – H1000, 2 campate

Scaffale H1000 a 2 campate con 6 contenitori Euro 400x300 da 220 mm

Questa configurazione comprende 6 contenitori Euro 400x300x220h ripartiti su due campate H1000, con tre livelli per campata. Lo schema 3+3 crea due moduli affiancati che possono essere dedicati a famiglie di ricambi, due fasi operative o due postazioni servite dallo stesso fronte.

L'altezza di 220 mm offre più volume per singola referenza rispetto alle versioni da 130 o 170 mm, mentre il formato 400x300 mantiene contenuti l'ingombro e la profondità.

Due gruppi operativi nello stesso fronte H1000

Le due campate consentono di separare fisicamente materiali che devono rimanere vicini ma non mescolati: per esempio ricambi meccanici ed elettrici, componenti per due famiglie di prodotto oppure scorte assegnate a due fasi della stessa lavorazione.

Ogni campata ospita tre contenitori indipendenti, così l'accesso a una referenza non richiede di spostare le altre cassette.

Ingombro 810x421x1009 mm vicino a banchi e aree operative

L'ingombro complessivo è 810x421x1009 mm, comprese le piastre; la sola struttura misura 764 mm in larghezza. L'altezza reale di 1009 mm rende la soluzione adatta a un impiego localizzato vicino a banchi, aree di manutenzione o linee di assemblaggio.

Il layout deve mantenere libero lo spazio frontale necessario all'estrazione dei contenitori e consentire il corretto fissaggio delle piastre al pavimento.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato

I montanti a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici e i due componenti strutturali sono identici, quindi possono essere montati indifferentemente in basso o in alto.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 2 campate, altezza reale 1009 mm;
• 6 contenitori Euro 400x300 alti 220 mm;
• 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 6;
• livelli: 3 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 6 contenitori Euro 400x300x220h – H1000, 2 campate

Quando conviene scegliere questa versione a 2 campate invece della corrispondente a 1 campata?

La versione a due campate è indicata quando servono sei posizioni da 220 mm o quando è utile separare due gruppi di materiale mantenendo lo stesso schema di tre livelli per modulo. La versione a una campata è più compatta e resta preferibile quando tre contenitori sono sufficienti.

In futuro si possono aggiungere altre coppie di slitte?

Sì, il sistema permette di integrare ulteriori coppie di slitte quando la nuova distribuzione verticale e l’altezza dei contenitori lo consentono. L’aggiunta può essere utile, per esempio, se si passa a cassette più basse. Ogni nuova coppia mantiene la portata di 50 kg e va rispettata la portata verticale di 1000 kg per campata.

Le due campate H1000 possono essere orientate verso lati opposti per servire due aree di lavoro?

Tecnicamente sì. Nelle versioni H1000 le slitte possono essere orientate in modo che campate differenti servano lati opposti della struttura. Ogni singolo livello rimane però utilizzabile da un solo lato, perché il fermo posteriore deve trovarsi dalla parte opposta all’inserimento della cassetta. Per layout fronte/retro è opportuno definire preventivamente orientamento dei livelli e accessori. Per configurazioni con accessi contrapposti il team tecnico LogiExpo può verificare il layout al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
