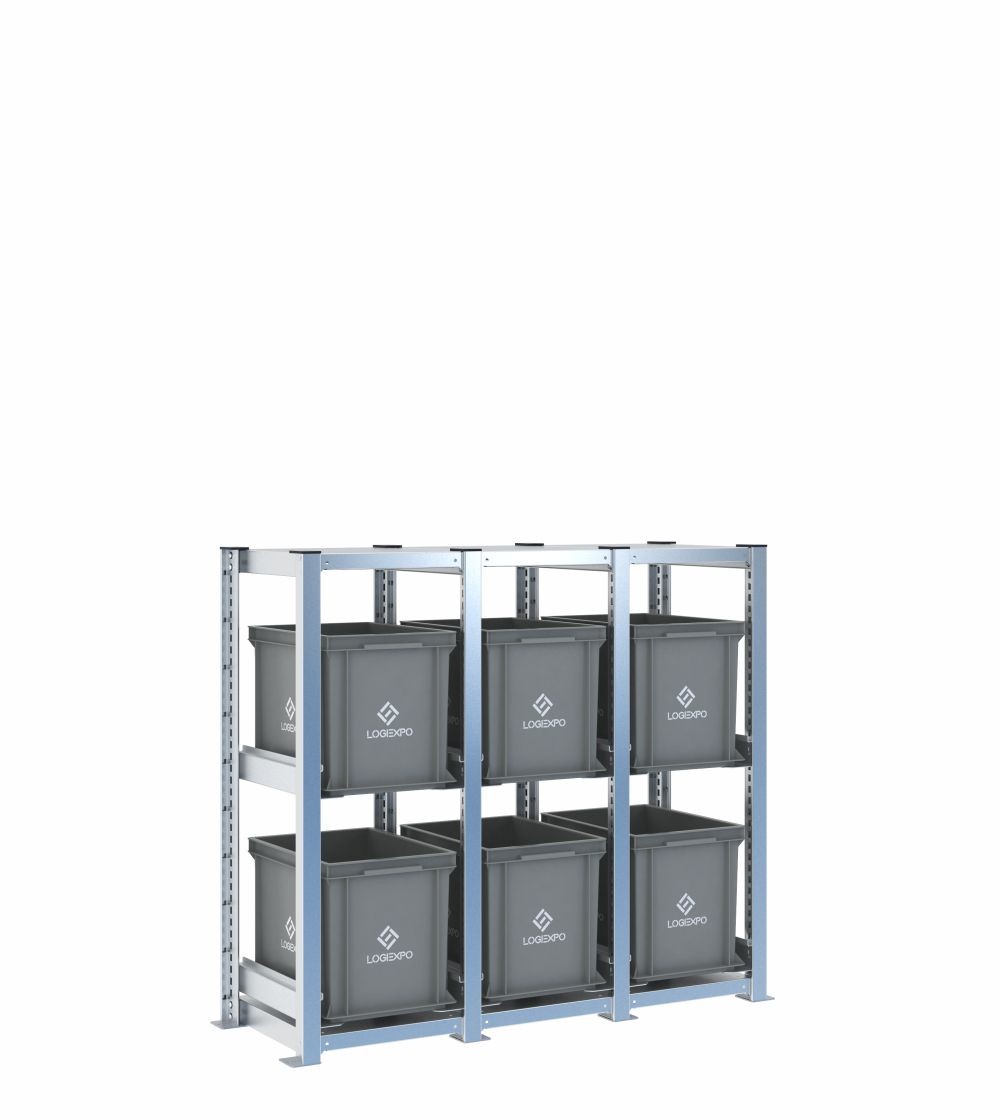

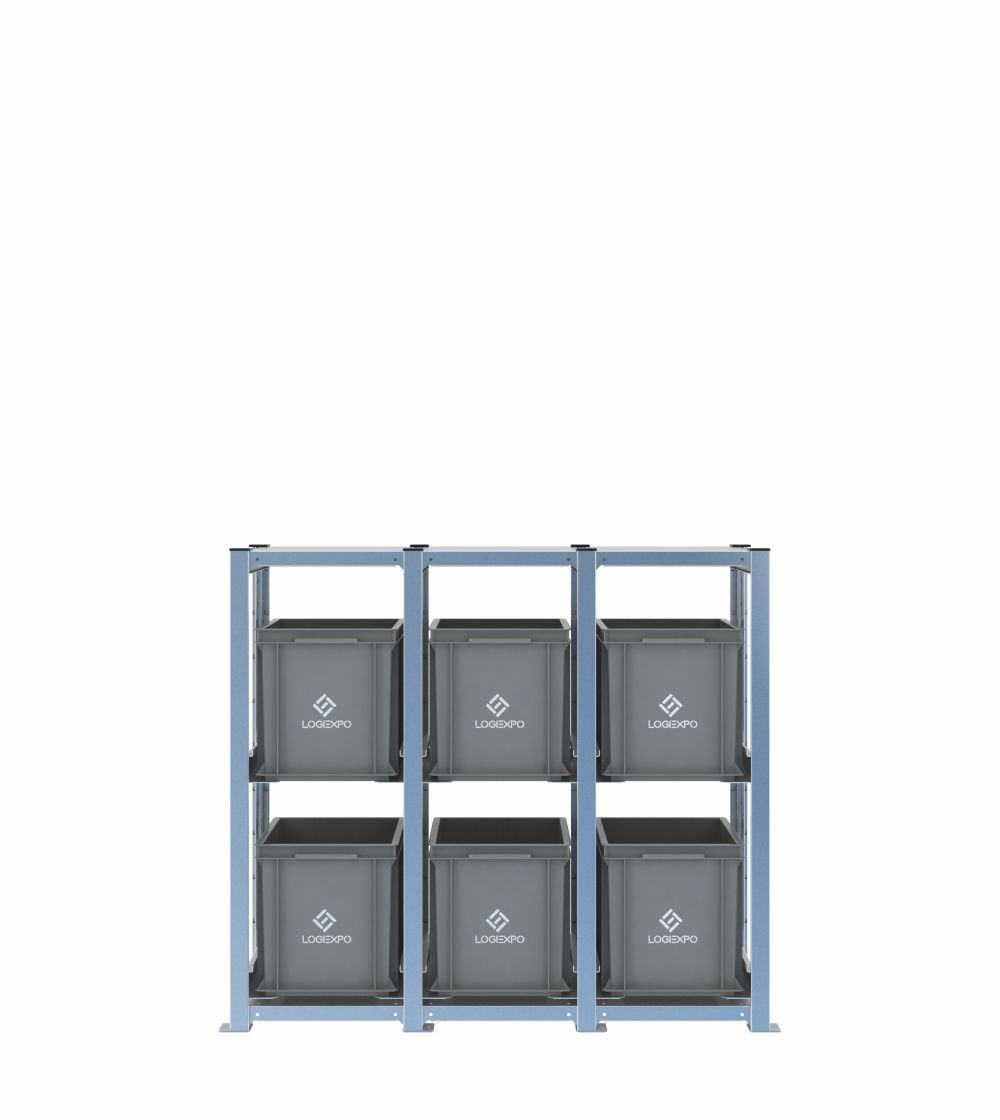

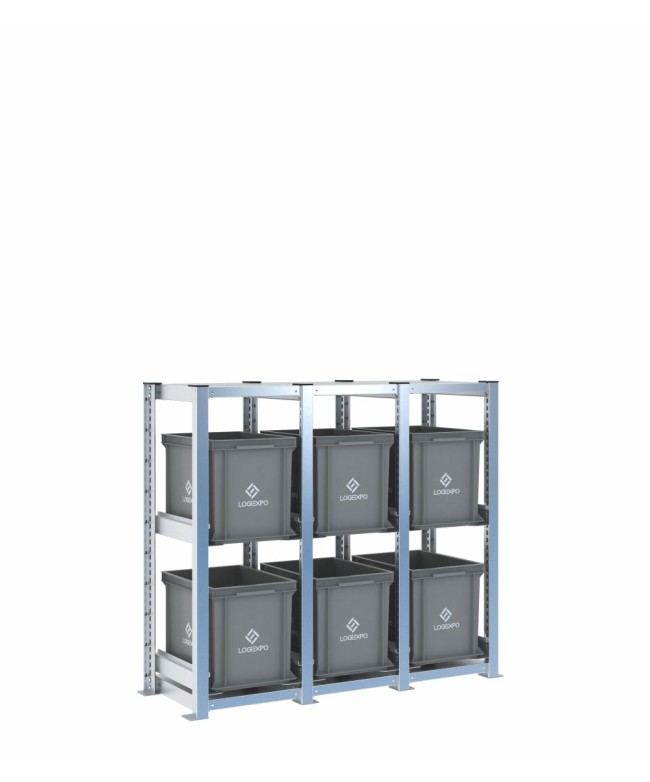

Scaffale con 6 contenitori Euro 400x300x320h – H1000, 3 campate

Scaffale H1000 a 3 campate con 6 contenitori Euro 400x300 da 320 mm

Questa configurazione comprende 6 contenitori Euro 400x300x320h, due per ciascuna delle tre campate H1000. Lo sviluppo a tre moduli consente di organizzare tre gruppi distinti di materiali voluminosi mantenendoli nello stesso fronte operativo.

Ogni campata può essere assegnata a una famiglia di ricambi, una postazione, una commessa o una fase di processo, con due contenitori di grande altezza accessibili singolarmente.

Tre moduli 2+2+2 per separare gruppi di materiale

La ripetizione di due livelli per campata rende la lettura dello scaffale semplice e immediata. Il fronte può essere organizzato per reparto, tipologia di componente, priorità o destinazione, evitando di concentrare tutte le referenze in una sola campata.

Le tre campate mantengono una lettura modulare del fronte e possono essere assegnate a gruppi di materiale con funzioni differenti.

Ingombro 1172x421x1009 mm e piastre laterali

L'ingombro complessivo, comprese le piastre, è 1172x421x1009 mm. La struttura misura 1126 mm in larghezza; le piastre aggiungono complessivamente 46 mm all'ingombro laterale.

La profondità di 421 mm mantiene contenuto l'ingombro frontale rispetto alle versioni 600x400, mentre le tre campate sviluppano un fronte adatto a una piccola area tecnica o a una cella di lavoro articolata.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato

I montanti tubolari sagomati a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici e i due componenti strutturali sono identici, quindi possono essere montati indifferentemente in basso o in alto.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 3 campate, altezza reale 1009 mm;
• 6 contenitori Euro 400x300 alti 320 mm;
• 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1126 mm;
• larghezza comprese le piastre: 1172 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 320 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 6;
• livelli: 2 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 6 contenitori Euro 400x300x320h – H1000, 3 campate

Le tre campate devono mantenere necessariamente la stessa posizione dei due livelli?

No. Le coppie di slitte sono regolabili sulle singole campate e possono essere riposizionate a passo 25 mm. È quindi possibile modificare una campata in funzione del materiale gestito senza obbligare le altre due a mantenere la stessa quota, purché siano rispettati spazi di presa e portate.

Una struttura a 3 campate può essere successivamente divisa in un gruppo da 2 campate e uno da 1?

Sì. Il sistema componibile consente di separare una struttura multicampata integrando i montanti terminali mancanti con le relative piastre di base e definendo il nuovo schema di fissaggio. La trasformazione 3 → 2+1 va verificata sul layout reale prima dell’intervento. Per definire componenti necessari e nuovo ancoraggio è consigliata una verifica tecnica prima della modifica.

Quanto incidono le piastre di base sulla larghezza reale di questa configurazione?

La sola struttura misura 1126 mm, mentre l’ingombro complessivo comprese le piastre è 1172 mm. Le piastre aggiungono quindi 46 mm complessivi, pari a 23 mm per lato esterno. Nel layout va sempre considerata la misura totale di 1172 mm.
