Lo scaffale con 5 contenitori Euro 400x300 misti 170h/130h – H1000, 1 campata è una configurazione per componenti con ingombri differenti concentrati in un punto di prelievo compatto. L’ingombro complessivo, comprese le piastre di base, è 448x421x1009 mm.

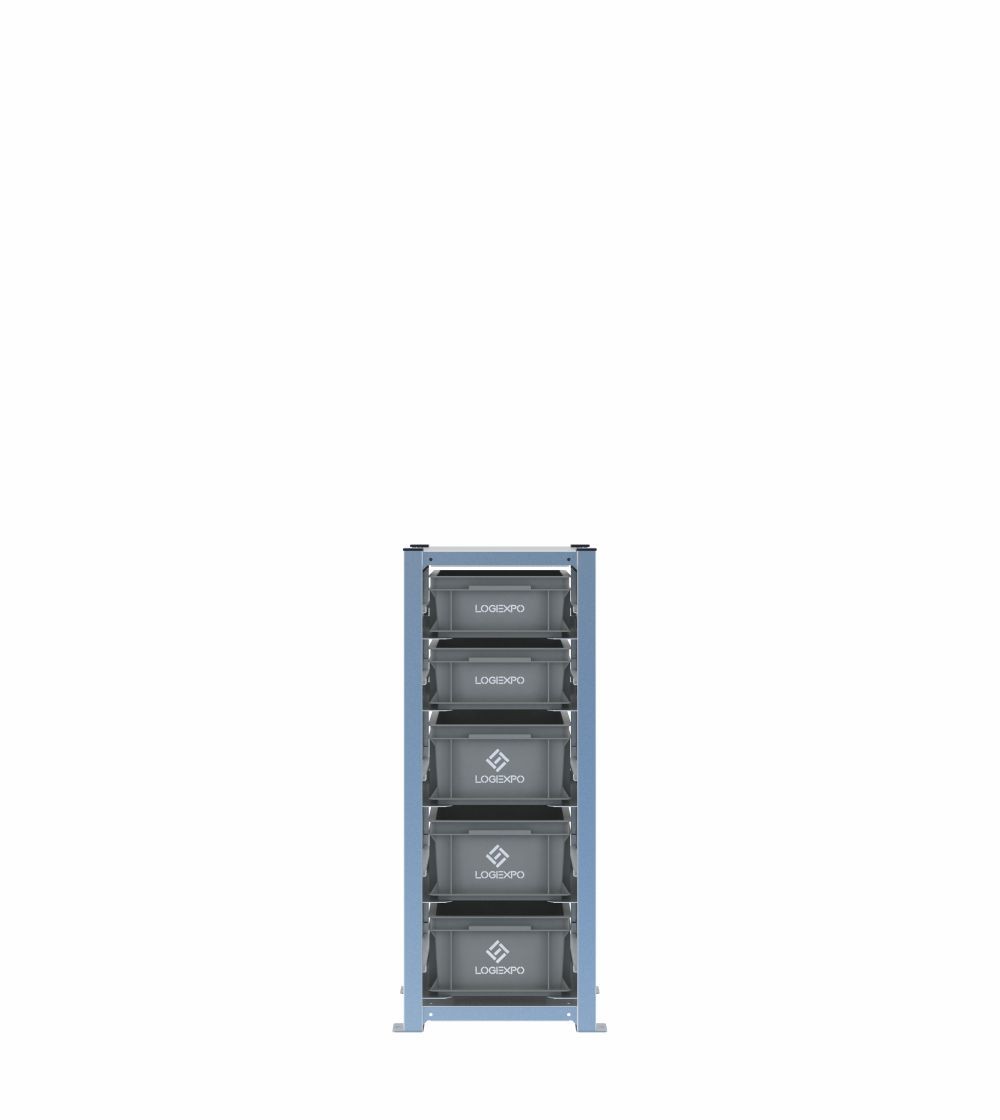

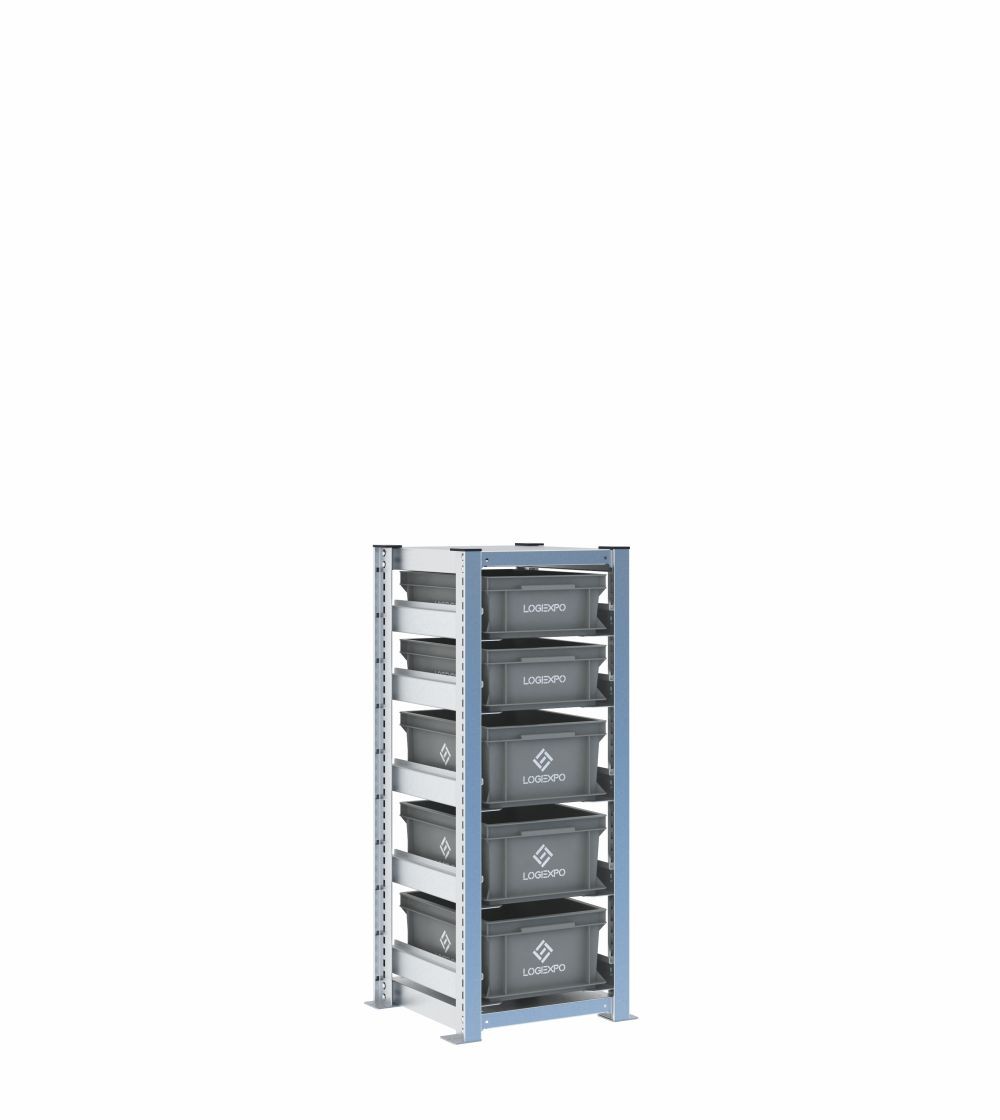

Nell’allestimento raffigurato i due contenitori alti 130 mm occupano i livelli superiori e i tre da 170 mm quelli inferiori. La struttura è predisposta per il fissaggio a pavimento; i tasselli non sono compresi e il kit anteriore anti-sfilamento è opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione concentra in una singola campata H1000 5 contenitori Euro con base 400x300 mm e due altezze differenti: tre contenitori da 170 mm e due da 130 mm. Il fronte misto consente di assegnare più volume alle referenze che lo richiedono senza utilizzare cinque contenitori della stessa altezza.
Nell’allestimento raffigurato i due livelli superiori ospitano i contenitori alti 130 mm, mentre i tre livelli inferiori sono dedicati a quelli da 170 mm. La distribuzione favorisce l’accesso ai contenitori meno profondi nella parte alta e mantiene in basso i volumi maggiori.
Le dimensioni complessive sono 448x421x1009 mm, comprese le piastre. La larghezza della struttura è 402 mm e la profondità di 421 mm è dimensionata per la base Euro 400x300.
Il ridotto sviluppo frontale rende questa configurazione adatta a postazioni nelle quali servono poche referenze ma con scorte o ingombri non uniformi. Il layout deve lasciare spazio all’estrazione dei contenitori e al fissaggio delle piastre di base.
I contenitori alti 170 mm offrono maggiore volume per componenti di media altezza, piccoli gruppi preassemblati, confezioni tecniche o scorte più consistenti. Quelli da 130 mm sono indicati per materiali più bassi, consumabili o ricambi da mantenere facilmente visibili.
La combinazione evita di sovradimensionare tutti i livelli. Quando cambia l’assortimento, le slitte possono essere riposizionate a passo 25 mm e la distribuzione può essere rivista mantenendo la compatibilità con il formato 400x300 mm.
Una logica funzionale consiste nel collocare nei contenitori alti 130 mm le referenze più frequenti e di minore volume, riservando quelli da 170 mm a componenti più alti o a quantità maggiori. Peso effettivo, frequenza di prelievo e sicurezza della presa devono guidare la posizione finale.
La configurazione è adatta a manutenzione, assemblaggio e rifornimento di una singola area operativa. Per molte referenze omogenee è preferibile un allestimento uniforme; per materiali ancora più voluminosi occorre valutare contenitori alti 220 mm.
Il sistema utilizza slitte laterali regolabili per organizzare 5 livelli utili complessivi. La modularità a passo 25 mm consente di cambiare l’interasse e di adattare lo scaffale a cassette 400x300 della stessa gamma con altezze differenti.
Le slitte presentano una nervatura a Z rientrante che accompagna la cassetta. Fermo posteriore e perni anti-sganciamento sono standard; l’eventuale kit anteriore anti-sfilamento deve essere selezionato in funzione del contesto operativo.
La campata H1000 utilizza montanti scatolati a T 40x60 mm in lamiera 12/10, collegati a un basamento e a un elemento superiore strutturale. L’acciaio DX51D+Z140MA è zincato per formatura a freddo secondo UNI EN 10346.
Ogni ripiano strutturale è bloccato con fissaggi bullonati. Le piastre di base da 65x68 mm e spessore 3 mm determinano l’ingombro totale di 448 mm; i tappi superiori sono compresi nella versione alta 1009 mm.
Per le slitte vale una portata di 50 kg per coppia con distribuzione uniforme del peso. La struttura è dimensionata per una portata verticale di 2000 kg per campata; la configurazione mista deve essere caricata rispettando entrambi i limiti.
L’ancoraggio al pavimento avviene attraverso le piastre di base. I tasselli sono esclusi perché la scelta deve tenere conto di materiale, spessore e condizioni del supporto oltre che delle prescrizioni di posa.
I componenti della scaffalatura sono prodotti in Italia in stabilimenti che operano con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia applicabile è di 12 mesi; l’estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura. I contenitori in plastica non rientrano nell’estensione e restano coperti per 12 mesi.
La combinazione assegna volumi differenti alle referenze senza aumentare l’ingombro dello scaffale. I contenitori alti 170 mm accolgono materiali più sviluppati o scorte maggiori, mentre quelli da 130 mm evitano profondità di prelievo non necessarie per componenti più bassi.
Sono indicati componenti relativamente leggeri, di uso frequente e con ingombro contenuto. La posizione deve essere definita considerando l’altezza di presa dell’operatore e lasciando spazio sufficiente per afferrare ed estrarre la cassetta.
Sì. Le slitte sono riposizionabili a passo 25 mm e possono accogliere cassette 400x300 della stessa gamma. Prima della modifica va verificata la nuova distanza tra i livelli e la quantità effettiva di contenitori installabili.
