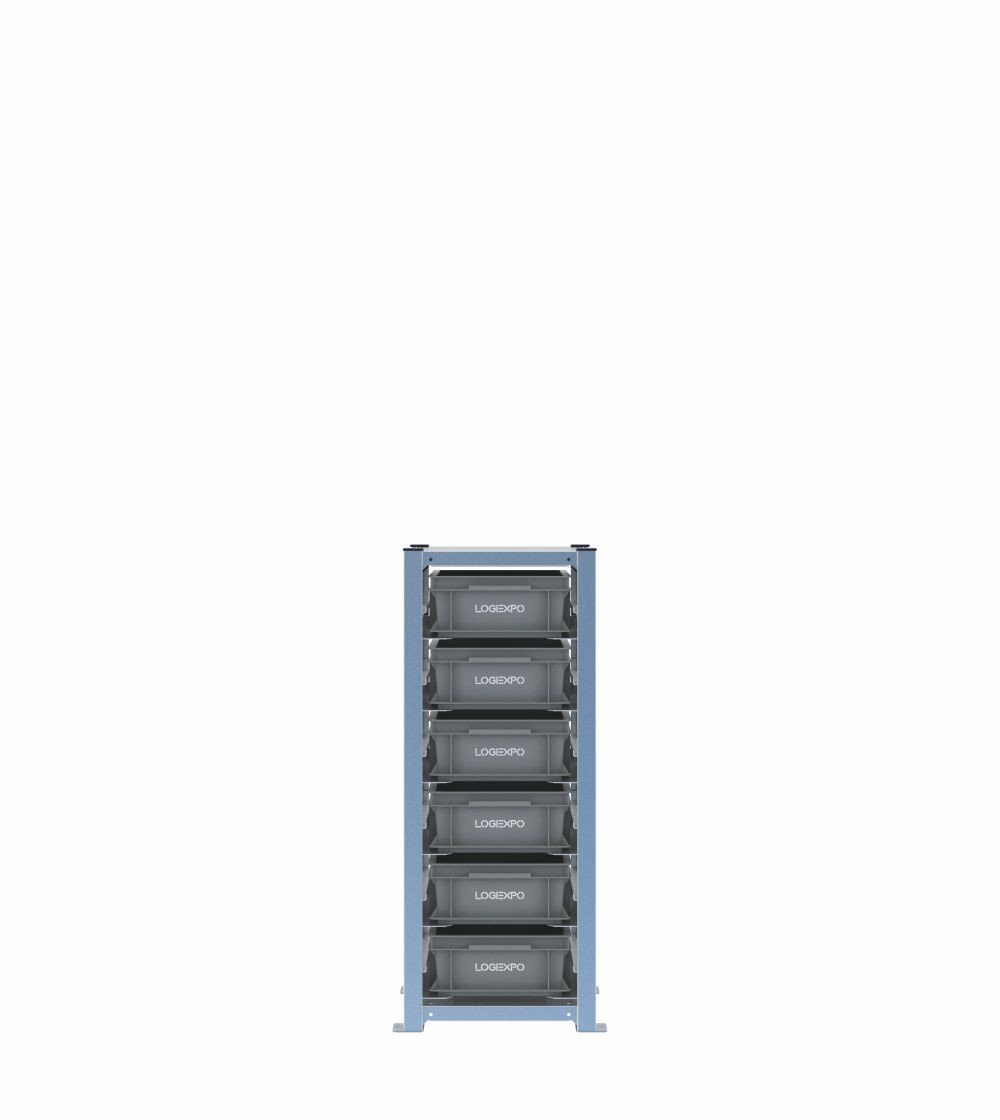

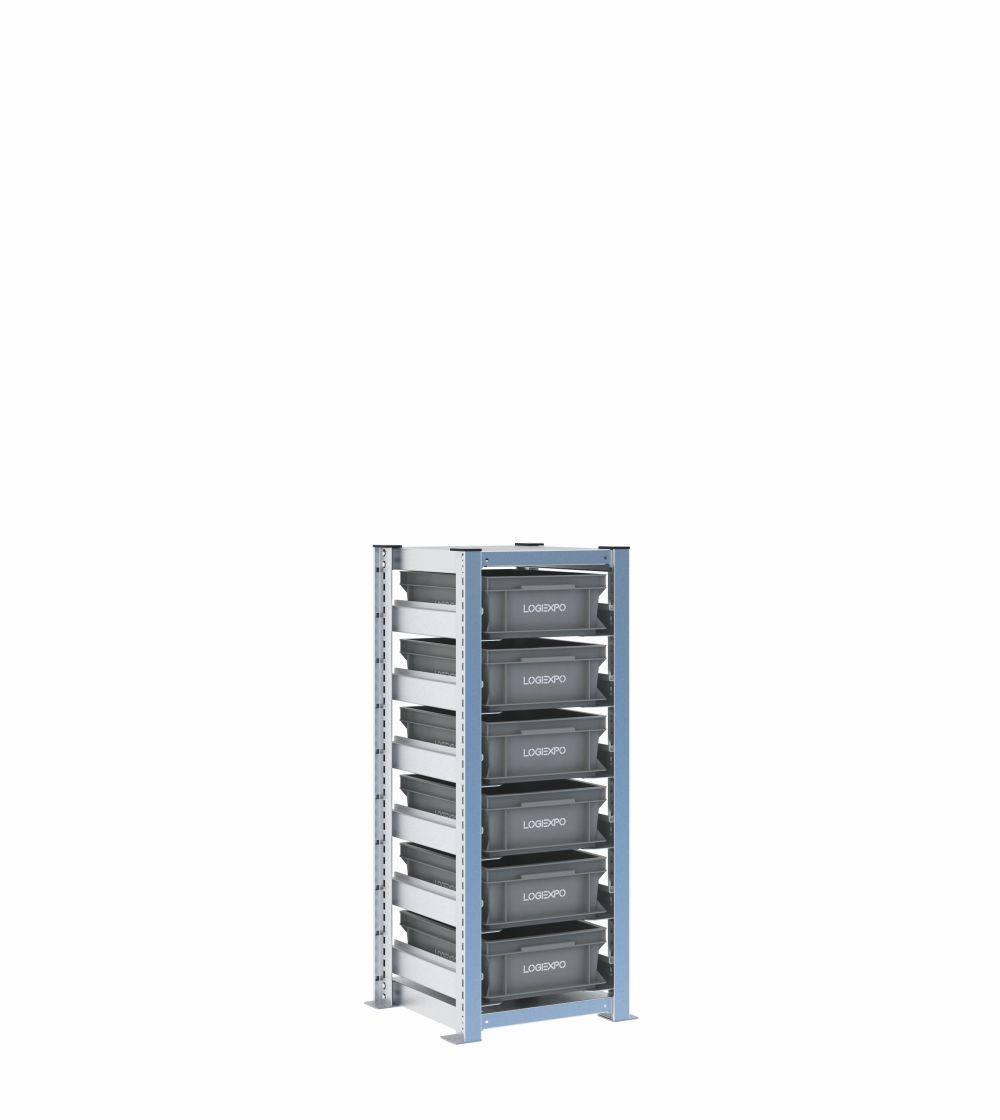

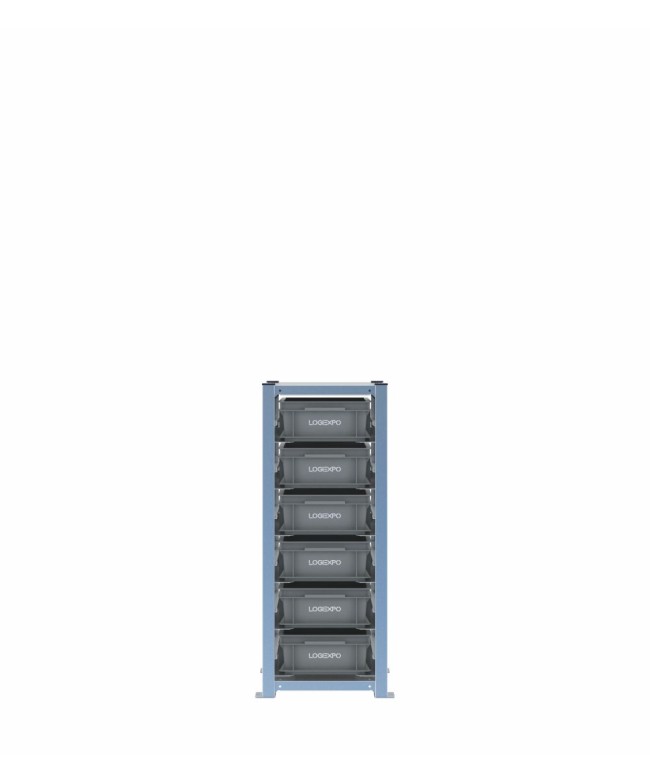

Scaffale con 6 contenitori Euro 400x300x130h – H1000, 1 campata

Scaffale H1000 a una campata per ricambi e scorte operative in cassette 130h

Questa configurazione integra 6 contenitori Euro 400x300x130h in una singola campata H1000. Il fronte compatto permette di organizzare ricambi, consumabili, minuterie di maggiore volume e piccoli kit in sei cassette separate, mantenendo il materiale vicino a un banco, a una linea o a un’area di manutenzione.

L’altezza 130 mm rappresenta un equilibrio tra capacità e accessibilità: offre più volume rispetto alle cassette 100h, ma conserva una profondità di prelievo contenuta. La configurazione è quindi adatta quando la quantità per codice cresce senza richiedere contenitori 170h.

Ingombro compatto per una postazione localizzata

Le dimensioni complessive sono 448x421x1009 mm, comprese le piastre di base. La sola struttura è larga 402 mm; le piastre aggiungono 23 mm per lato e devono essere considerate nel posizionamento definitivo.

La campata singola può essere collocata in prossimità del punto di utilizzo, evitando di creare un fronte più esteso del necessario. Lo spazio frontale deve consentire l’estrazione delle cassette e il movimento dell’operatore senza interferenze con banchi, carrelli o passaggi.

Sei livelli uniformi per scorte intermedie

I sei contenitori hanno la stessa altezza esterna di 130 mm. La configurazione uniforme facilita l’identificazione visiva del fronte e permette di associare ogni cassetta a una referenza, a un gruppo di ricambi o a una fase di lavoro.

Rispetto al modello 100h della stessa famiglia, ogni livello offre maggiore volume verticale. Se alcune referenze richiedono invece altezze differenti, la struttura può essere riconfigurata con cassette 400x300 compatibili e slitte riposizionate a passo 25 mm.

Impieghi indicati e criterio di scelta

La configurazione è indicata per ricambi di piccole e medie dimensioni, materiali di consumo, raccordi, componenti elettrici, utensili confezionati e kit di manutenzione. È particolarmente utile quando il punto di prelievo deve rimanere compatto ma le scorte non possono essere gestite in cassette ribassate.

Per gestire numerose referenze con quantità ridotte può risultare più efficiente la versione con contenitori alti 100 mm. Per componenti di maggiore altezza o scorte più consistenti è opportuno valutare le configurazioni con contenitori da 170 mm oppure una composizione mista da 170 e 130 mm.

Slitte regolabili ed estrazione dei contenitori

Ogni contenitore 400x300 appoggia su una coppia di slitte laterali in acciaio, agganciate direttamente ai montanti senza ripiani intermedi continui. Le asole verticali consentono la regolazione con passo 25 mm e permettono di adeguare la distanza tra i livelli previsti (6 livelli).

La nervatura a Z guida lo scorrimento della cassetta. Il fermo posteriore di fine corsa e i perni anti-sganciamento appartengono alla dotazione standard delle slitte; il dispositivo anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura in acciaio zincato e stabilità

La struttura H1000 è realizzata in acciaio DX51D+Z140MA zincato a caldo per formatura a freddo secondo UNI EN 10346. I montanti hanno sezione scatolata chiusa a T 40x60 mm e spessore 12/10; basamento e ripiano superiore strutturale sono in lamiera 12/10.

I collegamenti sono bullonati e le piastre di base in acciaio da 3 mm portano la larghezza complessiva a 448 mm. L’altezza reale di 1009 mm comprende i tappi di finitura superiori dei montanti.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale per campata è 2000 kg; nella configurazione con 6 contenitori il controllo deve riguardare sia il singolo supporto sia il carico trasferito ai montanti.

Il fissaggio a pavimento è necessario per la corretta installazione. I tasselli o i sistemi equivalenti non sono compresi, perché devono essere scelti in base al tipo di pavimentazione, allo stato del supporto e alle condizioni effettive di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata, altezza reale 1009 mm;
• 6 contenitori 400x300x130h, disposti su 6 livelli nella singola campata;
• 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio a pavimento;
• tappi superiori dei montanti compresi;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti che adottano sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. La garanzia estesa del produttore può arrivare fino a 10 anni ed è limitata ai componenti della scaffalatura; contenitori e parti in plastica restano coperti dalla garanzia standard di 12 mesi, secondo le condizioni applicabili.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza/e contenitori: 130 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 6;
• livelli: 6 livelli;
• distribuzione: 6 contenitori 400x300x130h, disposti su 6 livelli nella singola campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 6 contenitori Euro 400x300x130h – H1000, 1 campata

Quando è preferibile un contenitore alto 130 mm rispetto a uno da 100 mm nella stessa campata?

Il contenitore alto 130 mm è indicato quando occorre maggiore capacità per singola referenza, mantenendo accesso diretto e buona visibilità del contenuto. Quello da 100 mm consente invece di aumentare il numero di livelli e risulta più adatto a componenti bassi o a scorte ridotte.

Come conviene posizionare questa campata vicino a un banco di lavoro?

Occorre considerare la larghezza totale comprese le piastre, lo spazio necessario per estrarre le cassette e il percorso dell’operatore. Il fissaggio a pavimento deve essere definito in funzione del supporto prima della messa in servizio.

La configurazione può diventare mista senza cambiare la struttura?

Sì. Restando nel formato 400x300 mm, le coppie di slitte possono essere riposizionate a passo 25 mm. La nuova disposizione deve mantenere spazio sufficiente sopra ogni cassetta e rispettare le portate previste.
