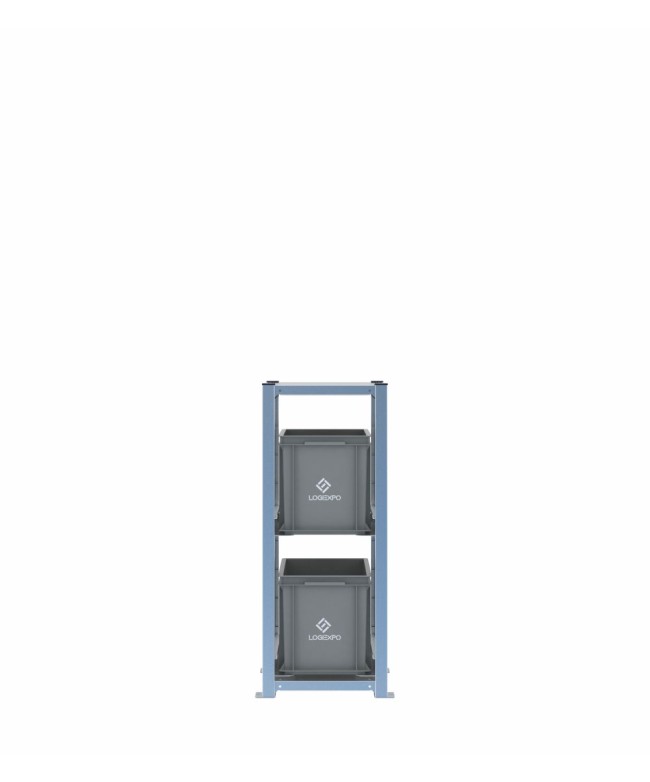

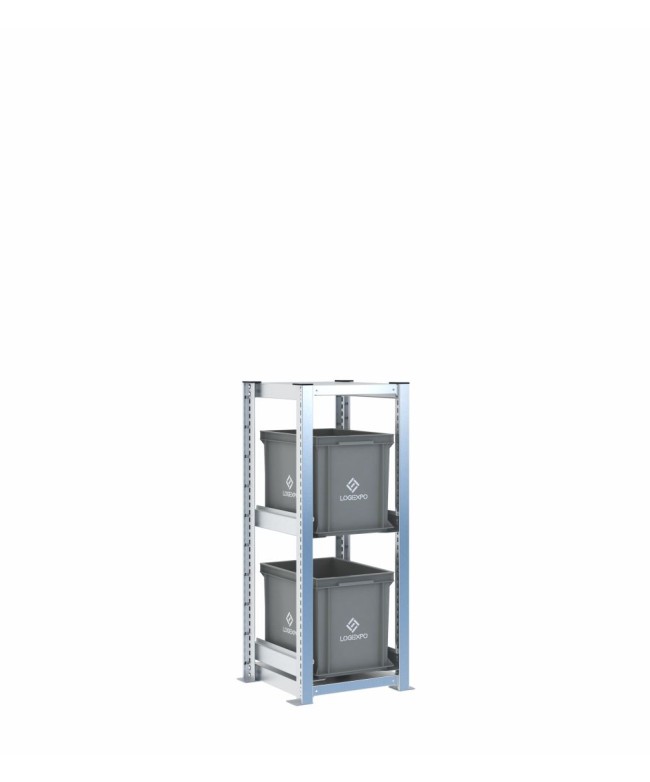

Scaffale con 2 contenitori Euro 400x300x320h – H1000, 1 campata

Scaffale H1000 con 2 contenitori Euro 400x300 da 320 mm per maggiore volume per referenza

Questa configurazione utilizza 2 contenitori Euro 400x300x320h su due livelli in una campata alta 1009 mm. È orientata a poche referenze che richiedono maggiore sviluppo verticale o una quantità più elevata per singolo codice.

Il formato 400x300 conserva un fronte compatto, mentre l'altezza di 320 mm è adatta a ricambi voluminosi, kit consistenti, utensili confezionati o componenti che non trovano spazio in cassette più basse.

Due posizioni di grande altezza in soli 448 mm di larghezza

L'ingombro complessivo è 448x421x1009 mm, comprese le piastre. La struttura misura 402 mm in larghezza e 421 mm in profondità.

La bassa densità di livelli privilegia il volume per singola posizione e rende immediata la distinzione tra due famiglie di materiale. Ogni contenitore può essere estratto senza movimentare l'altro.

Quote adattabili al materiale realmente stoccato

Le cassette da 320 mm richiedono di valutare non soltanto l'altezza nominale, ma anche lo spazio necessario per la presa e l'eventuale sporgenza del contenuto. Il passo di 25 mm permette di adeguare la posizione delle slitte entro la geometria disponibile della campata.

La configurazione deve quindi essere letta come un allestimento pronto, non come un vincolo definitivo sulla quota dei due livelli.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato

I montanti a T 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici e i due componenti strutturali sono identici, quindi possono essere montati indifferentemente in basso o in alto.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata, altezza reale 1009 mm;
• 2 contenitori Euro 400x300 alti 320 mm;
• 2 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 320 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 2;
• livelli: 2;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 2 contenitori Euro 400x300x320h – H1000, 1 campata

L’altezza di 320 mm modifica la portata della coppia di slitte?

No. La portata rimane 50 kg per coppia di slitte con carico uniformemente distribuito. L’altezza del contenitore cambia il volume disponibile e il numero di livelli configurabili, ma non aumenta la capacità della slitta che lo sostiene.

È possibile appoggiare due contenitori 400x300 sovrapposti sulla stessa coppia di slitte?

È possibile quando i contenitori sono correttamente impilabili tra loro e lo spazio verticale disponibile consente di inserirli ed estrarli senza interferenze. Il limite resta 50 kg complessivi per la coppia di slitte, considerando insieme entrambi i contenitori e il loro contenuto. In questa struttura H1000 la quota dell’altro livello deve essere rivalutata e può essere necessario riposizionarlo o rimuoverlo per ricavare l’altezza complessiva richiesta. Quando la sovrapposizione modifica significativamente quote e modalità di prelievo è opportuno verificare la configurazione con il team tecnico LogiExpo.

Quanto spazio conviene lasciare sopra un contenitore alto 320 mm?

Non esiste una quota unica. Deve rimanere lo spazio necessario per afferrare il materiale, estrarre la cassetta e gestire eventuali componenti che superano il bordo. Il passo di 25 mm consente di adattare la quota del livello alla geometria reale del contenuto.
