Tavolo da lavoro 2000x700 con piano in lamiera

Tavolo da lavoro 2000x700 con piano in lamiera, senza cassetti o vani

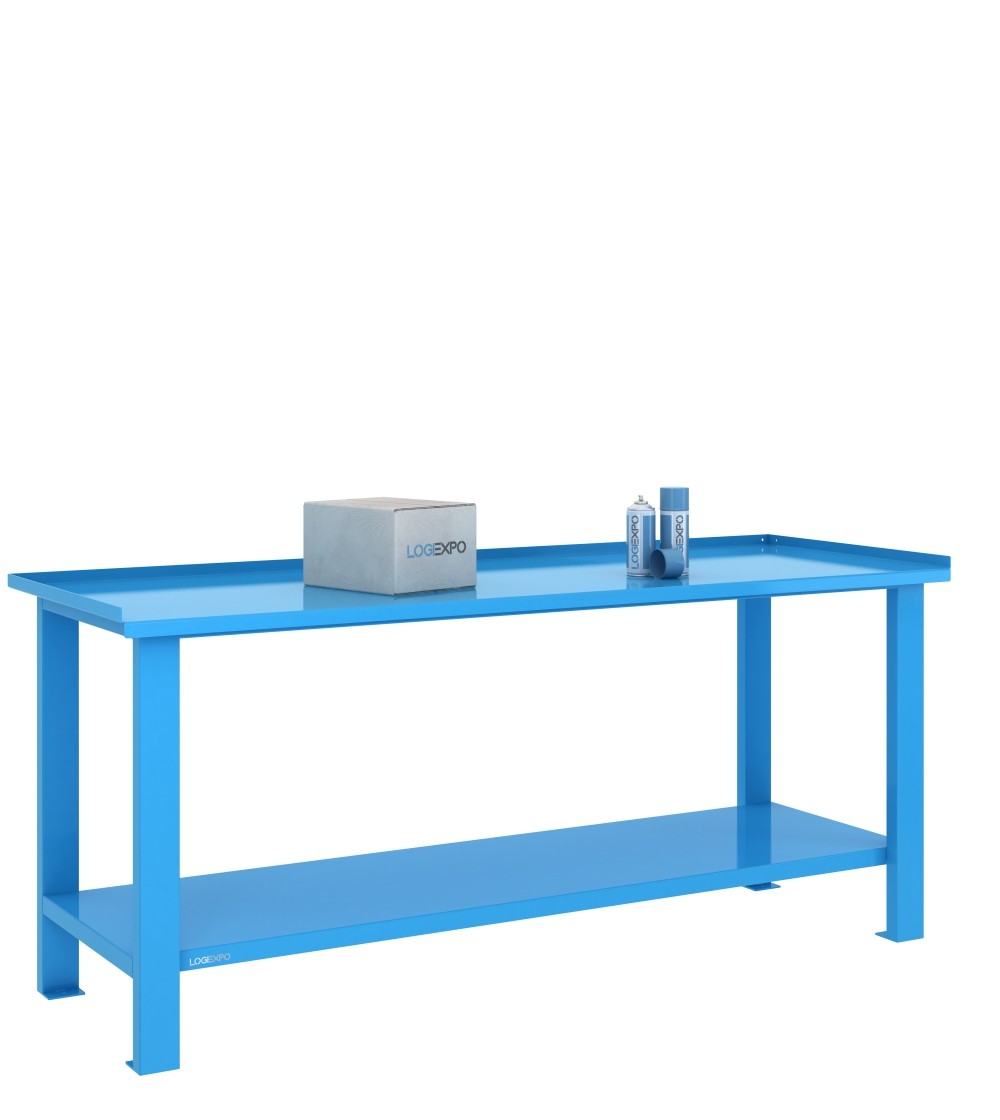

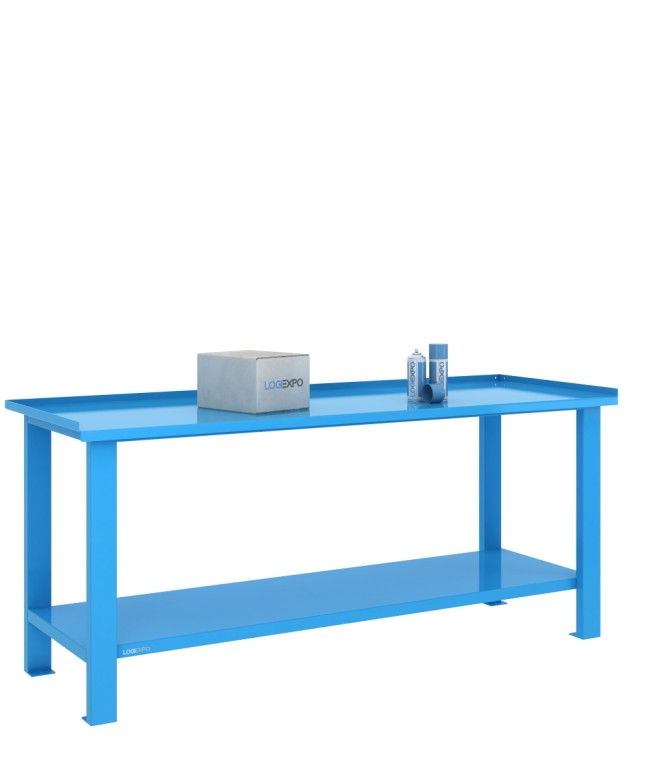

La configurazione BML20 identifica il tavolo da lavoro per officina monoblocco da 2000x700 mm con piano in lamiera da 3 mm, fornito senza cassetti, cassettiere o vani con sportello sotto il piano. La struttura comprende un ripiano inferiore strutturale rinforzato, saldato alla base.

Questa versione mantiene disponibile lo spazio tra il piano di lavoro e il ripiano inferiore, senza gli ingombri dei moduli accessori. La larghezza di 2000 mm permette di organizzare sullo stesso piano l'area destinata al componente in lavorazione e le zone di appoggio per utensili e materiali, in funzione delle dimensioni dei pezzi e della sequenza operativa.

Piano in lamiera da 3 mm e geometria dei bordi

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

La superficie di lavoro si trova a 860 mm da terra. In corrispondenza dei tre bordi rialzati l'ingombro massimo in altezza raggiunge 890 mm. Le due quote descrivono quindi parti diverse del piano e vanno considerate distintamente nella disposizione della postazione.

Struttura metallica monoblocco saldata

Il tavolo utilizza quattro gambe o montanti in tubolare metallico 80x40 mm, spessore 15/10. I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il tipo di ancoraggio deve essere valutato in funzione del supporto e delle condizioni di installazione.

La struttura monoblocco saldata viene fornita già assemblata.

Ripiano inferiore strutturale rinforzato e spazio sottopiano

Il ripiano inferiore è realizzato in lamiera spessore 10/10, è saldato alla struttura e ha una portata di 200 kg. Si trova a 210 mm da terra e rimane parte integrante del tavolo anche nella configurazione senza accessori.

In assenza di blocchi sottopiano, l'altezza libera nominale è di 600 mm. Questo volume può essere organizzato per appoggiare materiali e attrezzature sul ripiano inferiore, tenendo conto delle dimensioni effettive degli oggetti, dei montanti e dei collegamenti strutturali.

Tre predisposizioni per eventuali moduli sottopiano

La configurazione BML20 è fornita senza moduli accessori, ma la struttura da 2000 mm dispone di tre posizioni di fissaggio: sinistra, centro e destra.

In un successivo allestimento è possibile installare uno, due oppure tre blocchi compatibili, utilizzando le predisposizioni libere. Le alternative comprendono cassetti sospesi, blocchi a tre cassetti, blocchi con cassetto e vano con sportello e armadietti con ripiano interno. Le posizioni dei moduli possono essere modificate in funzione della composizione prevista.

I blocchi sono forniti assemblati e vengono fissati sotto il piano mediante viti e boccole filettate predisposte nei profili strutturali.

Portata del piano e del ripiano inferiore

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Il ripiano inferiore strutturale rinforzato ha invece portata di 200 kg: i due valori si riferiscono a componenti differenti e non rappresentano una portata complessiva da sommare.

Per attrezzature con carichi concentrati, punti di fissaggio o sollecitazioni dinamiche, la sola portata c.u.d. non è sufficiente a definire la compatibilità dell'applicazione: occorre considerare peso, punti di appoggio e modalità d'impiego.

Dati tecnici del tavolo BML20

• Configurazione: BML20, senza cassetti o vani con sportello;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm a sinistra, sul retro e a destra; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 500 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg, quota 210 mm da terra;
• altezza libera sottopiano senza moduli: 600 mm;
• predisposizioni accessori: sinistra, centro e destra, fino a tre blocchi compatibili;
• piastre alla base: acciaio 3 mm, foro Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative da 2000 mm

Se è necessario integrare un primo contenimento sottopiano, è disponibile il tavolo da lavoro 2000x700 con un cassetto sospeso. Per organizzare utensili e componenti in più livelli estraibili si può valutare la versione con un blocco a tre cassetti.

Le altre configurazioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Per la configurazione BML20 senza moduli sono selezionabili le versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035.

FAQ sul tavolo da lavoro BML20

Se il tavolo è collocato vicino a una parete, quale lato del piano deve rimanere accessibile all'operatore?

Il lato anteriore è riconoscibile dal bordo ripiegato verso il basso di 30 mm. I lati sinistro, posteriore e destro presentano invece bordi rialzati di 30 mm. Nella disposizione della postazione occorre quindi orientare verso l'area operativa il bordo anteriore e lasciare lo spazio necessario per lavorare e movimentare i componenti.

L'assenza di cassetti e armadietti permette di utilizzare tutto lo spazio sotto il piano fino al pavimento?

No. Anche senza moduli accessori rimane il ripiano inferiore strutturale rinforzato, saldato alla struttura e collocato a 210 mm da terra. Lo spazio sottopiano non è quindi un vano completamente libero fino al pavimento: per avvicinare carrelli o attrezzature mobili bisogna verificare i relativi ingombri e le interferenze con il ripiano e i montanti.

Tra il BML15 e il BML20 senza moduli, quale differenza va considerata oltre alla larghezza?

Il BML20 offre un piano da 2000x700 mm con portata di 500 kg c.u.d.; il BML15 ha un piano da 1500x700 mm con portata di 800 kg c.u.d. La scelta non dipende quindi dalla sola lunghezza: il formato da 2000 mm offre più superficie per organizzare il lavoro, mentre quello da 1500 mm ha una portata dichiarata superiore. Occorre valutare separatamente gli ingombri dei componenti e il carico previsto sul piano.
