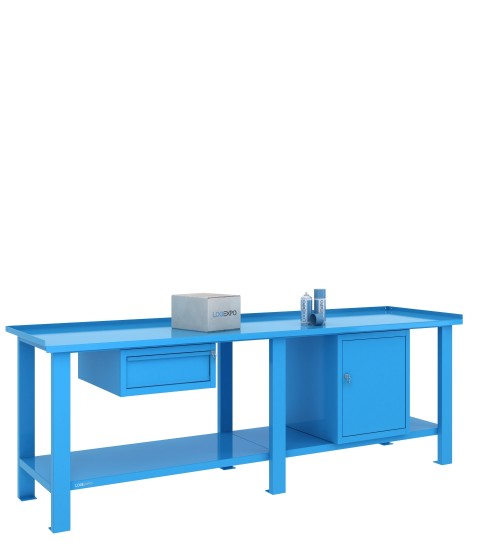

Tavolo da lavoro per officina 2500x700 con cassetto sospeso e vano con sportello

Tavolo da lavoro 2500x700 con cassetto sospeso e armadietto separato

Il tavolo da lavoro per officina BML25-C1SP è una configurazione con piano in lamiera da 2500x700 mm, un cassetto sospeso in una campata e un vano armadietto con sportello nell'altra. I due moduli sono indipendenti e svolgono funzioni differenti: il cassetto rende disponibili utensili e piccoli componenti, mentre il vano chiuso offre uno spazio verticale dedicato ad attrezzature e materiali di maggiore ingombro.

Questa disposizione può essere utile nelle postazioni di manutenzione meccanica, preparazione e attrezzaggio, quando è necessario avere alcuni strumenti a prelievo frequente e, contemporaneamente, un vano per valigette portautensili, kit e dotazioni di reparto. La scelta dell'allestimento dipende dalle dimensioni degli oggetti e dalle modalità di utilizzo.

Il piano è realizzato in un'unica lastra di lamiera spessore 3 mm, con superficie di lavoro a 860 mm da terra e portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intero piano.

Cassetto sospeso per utensili e componenti a prelievo frequente

Il cassetto sospeso è un modulo in lamiera spessore 8/10, con dimensioni esterne di 505x620x224h mm. Il cassetto è estraibile su guide, dispone di serratura a chiave e ha una portata di 60 kg.

Il modulo è installato al centro di una delle due campate, immediatamente sotto il piano di lavoro. La posizione consente di mantenere nelle vicinanze dell'area operativa utensili, strumenti e piccoli componenti senza destinarvi stabilmente parte della superficie superiore.

Grazie all'altezza esterna contenuta di 224 mm, sotto il modulo rimangono 376 mm di altezza utile fino al ripiano inferiore strutturale. Questo spazio può essere utilizzato per materiali o contenitori compatibili con gli ingombri effettivi della campata e con le modalità di prelievo.

Armadietto con sportello e ripiano interno asportabile

Nella seconda campata è installato un blocco armadietto indipendente da 505x620x600h mm, realizzato in lamiera spessore 8/10. Il modulo comprende un vano unico chiuso da sportello con serratura a chiave e un ripiano interno asportabile con portata di 40 kg.

Il ripiano consente di suddividere il vano in due livelli per materiali e attrezzature di dimensioni compatibili. Quando invece occorre sistemare un oggetto più alto, può essere rimosso per utilizzare un volume verticale non suddiviso, tenendo conto delle dimensioni utili interne e dell'apertura dello sportello.

A differenza di un blocco misto con cassetto superiore e vano inferiore, questo armadietto non presenta un cassetto soprastante che riduca lo sviluppo verticale dello spazio chiuso. La differenza è utile da considerare nella scelta della postazione quando devono essere riposte valigette, strumenti o dotazioni relativamente alte.

Il cassetto sospeso e lo sportello dell'armadietto dispongono di serrature indipendenti. I due accessi possono quindi essere chiusi separatamente, secondo l'organizzazione prevista per la postazione.

Due campate con ripiani inferiori strutturali

La struttura da 2500 mm è suddivisa in due campate e comprende due ripiani inferiori rinforzati, distinti ma affiancati e complanari senza interspazio. Ogni ripiano è realizzato in lamiera spessore 10/10, saldato ai quattro montanti della propria campata e posizionato a 210 mm da terra.

Ciascun ripiano ha una portata di 200 kg c.u.d. I due valori si riferiscono ai rispettivi ripiani e non devono essere confusi con la portata di 1600 kg prevista per il piano superiore.

La presenza dei moduli modifica lo spazio effettivamente utilizzabile sui ripiani. Nella campata con il cassetto sospeso rimangono 376 mm di altezza utile sotto il modulo. Nella campata con l'armadietto alto 600 mm, il ripiano strutturale rimane presente, ma l'ingombro del blocco limita lo spazio direttamente accessibile per collocarvi altri materiali.

Per utilizzare il ripiano sotto il cassetto sospeso è necessario considerare non soltanto l'altezza disponibile, ma anche larghezza, profondità, montanti e collegamenti metallici, oltre allo spazio necessario per inserire ed estrarre gli oggetti.

Piano in lamiera da 3 mm con superficie continua e bordi rialzati

Il piano di lavoro da 2500x700 mm è realizzato in un'unica lastra di lamiera spessore 30/10, equivalente a 3 mm. La superficie è continua anche in corrispondenza del montante intermedio che divide le due campate sottostanti.

La quota della superficie di lavoro è 860 mm da terra. I bordi sinistro, posteriore e destro sono rialzati di 30 mm e raggiungono la quota massima di 890 mm. Il bordo anteriore, rivolto verso l'operatore, è invece ripiegato verso il basso di 30 mm con funzione antinfortunistica.

La superficie metallica può essere organizzata per attività successive, come preparazione dei componenti, montaggio, verifica e raccolta dei materiali lavorati. I bordi rialzati su tre lati costituiscono un elemento geometrico utile da considerare nella movimentazione dei pezzi, senza trasformare il piano in un contenitore per liquidi.

La portata dichiarata di 1600 kg c.u.d. riguarda l'intero piano. L'impiego di attrezzature con carichi fortemente concentrati o sollecitazioni durante il funzionamento richiede una valutazione specifica della distribuzione dei carichi e delle condizioni operative.

Struttura monoblocco e installazione dei due moduli

Il telaio metallico saldato comprende sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Le basi dei montanti sono dotate di piastre in lamiera spessore 3 mm con foro Ø12 mm, predisposte per l'eventuale fissaggio al pavimento.

La struttura da 2500 mm prevede al massimo due moduli accessori contemporaneamente, uno centrato in ciascuna campata. Nella configurazione BML25-C1SP entrambe le posizioni sono occupate: da un lato il cassetto sospeso, dall'altro il vano con sportello.

I moduli utilizzano le predisposizioni con viti e boccole filettate nei profili sottopiano. Le rispettive posizioni possono essere invertite anche successivamente, trasferendo il cassetto sospeso nella campata opposta e l'armadietto in quella inizialmente occupata dal cassetto.

Il telaio monoblocco viene fornito già saldato e assemblato; anche il cassetto sospeso e l'armadietto sono forniti assemblati. Per completare la postazione occorre fissare i due moduli alla struttura nelle posizioni previste.

La finitura è realizzata mediante verniciatura a forno con polveri termoindurenti. Sono disponibili le colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor, con struttura e corpo dei moduli in Grigio chiaro e frontali in Blu.

Dati tecnici della configurazione BML25-C1SP

• Tipologia: tavolo da lavoro per officina, struttura monoblocco, piano in lamiera.
• Dimensioni del piano: 2500x700 mm.
• Materiale del piano: lamiera spessore 30/10 (3 mm), in un'unica lastra.
• Altezza della superficie di lavoro: 860 mm.
• Bordi del piano: rialzati di 30 mm su sinistra, retro e destra; bordo anteriore ripiegato verso il basso di 30 mm.
• Altezza massima ai bordi rialzati: 890 mm.
• Portata del piano: 1600 kg c.u.d. sull'intera superficie.
• Struttura: sei montanti saldati, suddivisi in due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10.
• Modulo cassetto sospeso: dimensioni esterne 505x620x224h mm, lamiera spessore 8/10.
• Cassetto: estraibile su guide, serratura a chiave, portata 60 kg.
• Modulo armadietto: dimensioni esterne 505x620x600h mm, lamiera spessore 8/10.
• Vano armadietto: unico, chiuso da sportello con serratura indipendente.
• Ripiano interno armadietto: asportabile, portata 40 kg.
• Ripiani inferiori strutturali: due, affiancati e complanari, uno per campata, in lamiera spessore 10/10.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. ciascuno.
• Altezza libera sottopiano senza accessori: 600 mm.
• Altezza utile sotto il cassetto sospeso: 376 mm.
• Predisposizioni accessori: due posizioni complessive, una al centro di ciascuna campata, entrambe occupate.
• Piastre di base: spessore 3 mm, foro Ø12 mm per eventuale fissaggio al pavimento.
• Finiture: Blu RAL 5015, Grigio chiaro RAL 7035 oppure Bicolor.
• Fornitura: telaio e moduli già assemblati; fissaggio dei moduli alla struttura da completare.

Configurazioni alternative con cassetti e vani sottopiano

Il tavolo con un solo cassetto sospeso mantiene una campata priva di blocchi accessori, soluzione utile quando è preferibile lasciare maggiore spazio sottopiano.

Il tavolo con due cassetti e un vano con sportello utilizza un cassetto sospeso e un blocco misto con cassetto superiore e vano inferiore. Offre quindi un secondo cassetto, ma il volume verticale del vano chiuso è ridotto dalla presenza del cassetto soprastante.

Il tavolo con cassetto e sportello nello stesso blocco concentra entrambe le funzioni di contenimento in un unico modulo alto 600 mm, lasciando l'altra campata senza blocchi.

Quando occorrono due vani chiusi distinti, il tavolo con due armadietti e sportelli utilizza entrambe le campate per il contenimento in vani chiusi, senza cassetto sospeso.

Per confrontare la gamma completa è disponibile la categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con cassetto sospeso e vano con sportello

In una postazione di manutenzione utilizzata su più turni, come organizzare la riconsegna delle attrezzature?

È utile assegnare una collocazione stabile alle dotazioni della postazione: nel cassetto sospeso gli utensili utilizzati più frequentemente e nell'armadietto i kit e le valigette destinati agli interventi. Al termine del turno, riporre le attrezzature nelle posizioni previste, verificare eventuali mancanze e lasciare libera la superficie di lavoro facilita il passaggio all'operatore successivo. Il cassetto e l'armadietto dispongono di serrature indipendenti, così da poter essere chiusi separatamente.
