Tavolo da lavoro 1500x700 con 2 cassetti e vano con sportello

Tavolo da lavoro 1500x700 con 2 cassetti e vano con sportello

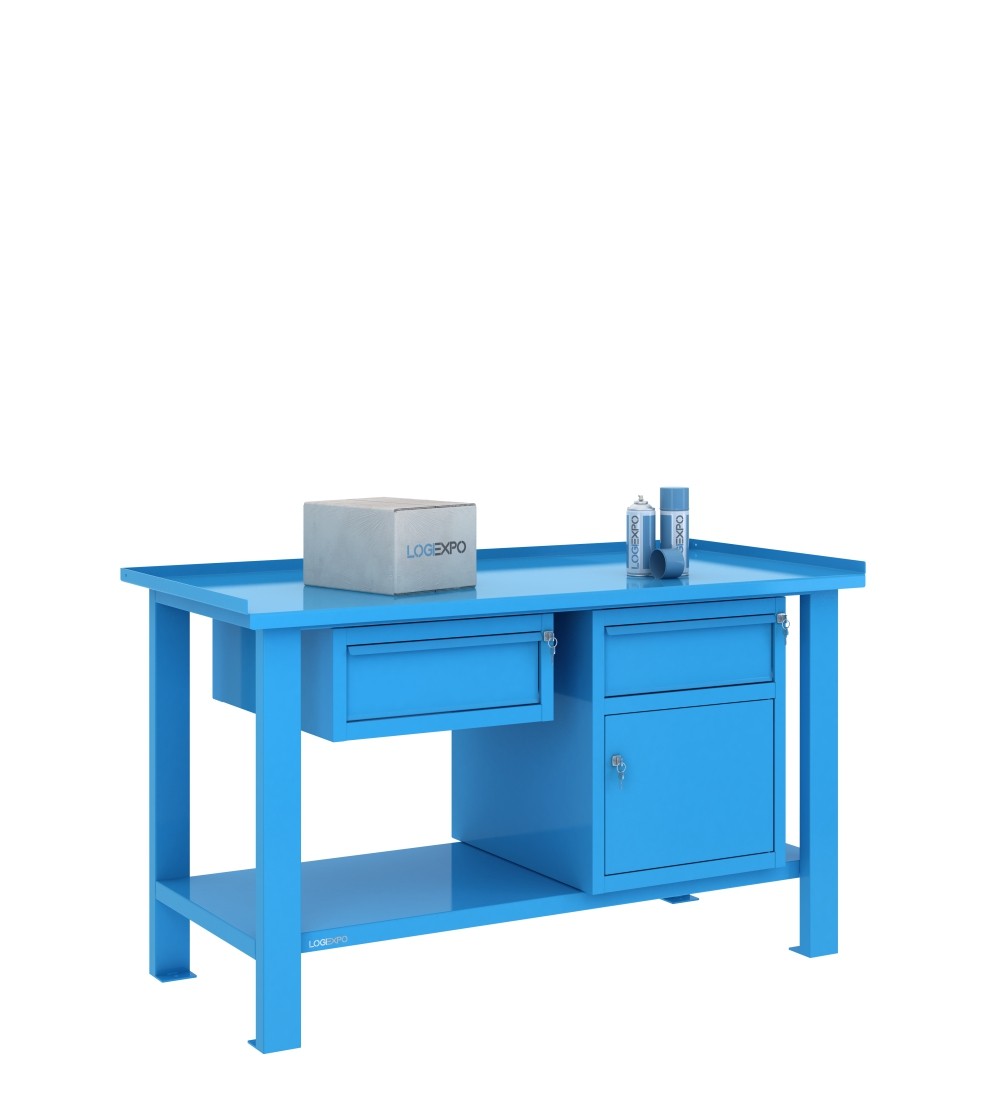

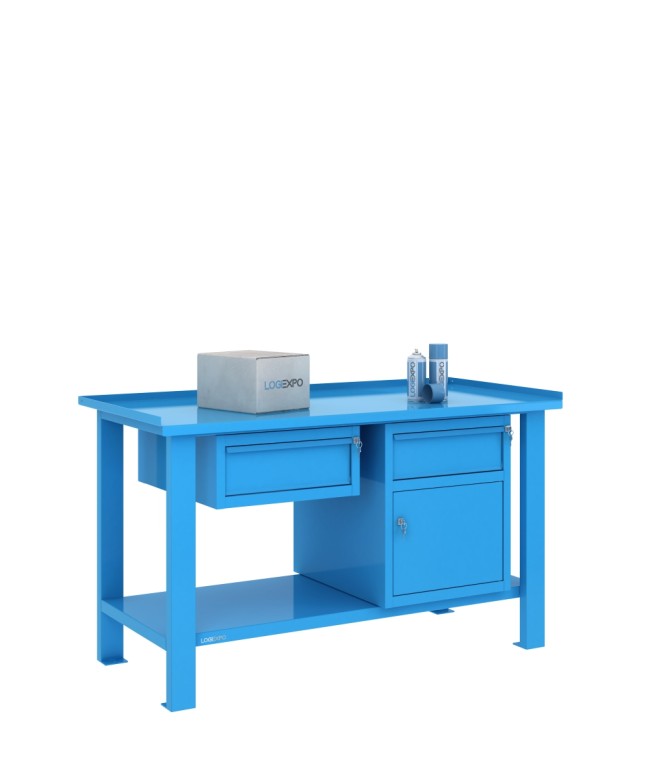

La configurazione BML15-C1CS identifica il tavolo da lavoro monoblocco da 1500x700 mm con due moduli sottopiano differenti: un cassetto sospeso e un blocco alto 600 mm che integra un secondo cassetto e un vano con ripiano interno e sportello.

La configurazione combina quindi un volume estraibile compatto sotto il piano con un secondo modulo che riunisce cassetto e vano chiuso, mantenendo funzioni di contenimento differenti nelle due posizioni laterali della struttura.

Un cassetto sospeso e un blocco con cassetto e vano

Il cassetto sospeso è installato in un modulo da 505x620x224h mm realizzato in lamiera spessore 8/10. Il cassetto è montato su guide, ha una portata di 60 kg ed è dotato di serratura.

Il secondo modulo misura 505x620x600h mm ed è anch'esso realizzato in lamiera spessore 8/10. Integra un cassetto con portata di 60 kg e un vano con ripiano interno asportabile da 40 kg, chiuso da sportello con serratura.

Nel blocco misto il cassetto e il vano appartengono allo stesso elemento fisico e non possono essere separati o riposizionati indipendentemente. Il cassetto e lo sportello dispongono inoltre di chiusure indipendenti, con chiavi separate e differenziate.

Posizionamento dei due moduli sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Con due blocchi installati vengono utilizzate esclusivamente le due posizioni laterali.

Nella BML15-C1CS il cassetto sospeso occupa quindi un lato e il blocco con cassetto e vano il lato opposto. La predisposizione centrale rimane presente nella struttura ma non può essere utilizzata contemporaneamente ai due moduli.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombri sottopiano

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

I due moduli impegnano il sottopiano in modo differente: il blocco con cassetto e vano si sviluppa per 600 mm in altezza, mentre il modulo con cassetto sospeso è alto 224 mm. Il ripiano strutturale rimane parte integrante del tavolo in entrambe le zone.

Portate del piano, dei cassetti e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei due cassetti ha portata di 60 kg, il ripiano interno del vano ha portata di 40 kg e il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C1CS

• Configurazione: BML15-C1CS;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• cassetto sospeso: 505x620x224h mm, lamiera 8/10, portata 60 kg, con serratura;
• blocco con cassetto e vano: 505x620x600h mm, lamiera 8/10;
• cassetto nel blocco: portata 60 kg;
• vano con sportello: 1, con ripiano interno asportabile da 40 kg;
• chiusure del blocco misto: indipendenti per cassetto e sportello, con chiavi separate e differenziate;
• posizione dei moduli: laterale sinistra + laterale destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni senza moduli, con uno o due cassetti sospesi, blocchi a 3 cassetti, vani con ripiano e sportello e altre combinazioni di due blocchi. Con due moduli installati vengono sempre utilizzate le due posizioni laterali.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei cassetti e dello sportello Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-C1CS

I due moduli possono essere invertiti tra sinistra e destra anche dopo l'installazione?

Sì. Sul tavolo da 1500 mm, quando sono presenti due blocchi, questi occupano le posizioni laterali sinistra e destra e possono essere scambiati tra loro anche successivamente. Il cassetto sospeso può quindi passare da un lato all'altro insieme al blocco misto, mantenendo invariata la composizione complessiva.

Con questa configurazione il ripiano inferiore rimane completamente libero?

No. Il ripiano strutturale rinforzato rimane presente, ma i due moduli hanno ingombri verticali differenti. Il blocco con cassetto e vano si sviluppa per 600 mm sopra una delle zone laterali del ripiano, mentre sotto il cassetto sospeso alto 224 mm rimane maggiore sviluppo verticale disponibile. La configurazione va quindi valutata anche in funzione di ciò che si prevede di collocare nella parte inferiore della postazione.

Se in futuro viene rimosso uno dei due moduli, quello restante può essere spostato al centro?

Sì. Il vincolo alle due posizioni laterali vale quando sono installati due blocchi contemporaneamente. Se la configurazione viene ridotta a un solo blocco, sul tavolo da 1500 mm il modulo restante può utilizzare la posizione laterale sinistra, centrale oppure laterale destra, compatibilmente con le predisposizioni presenti sulla struttura.
