Tavolo da lavoro 2000x700 con 3 cassetti

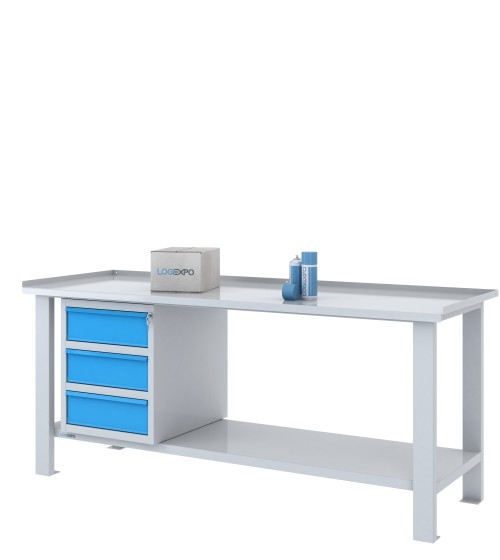

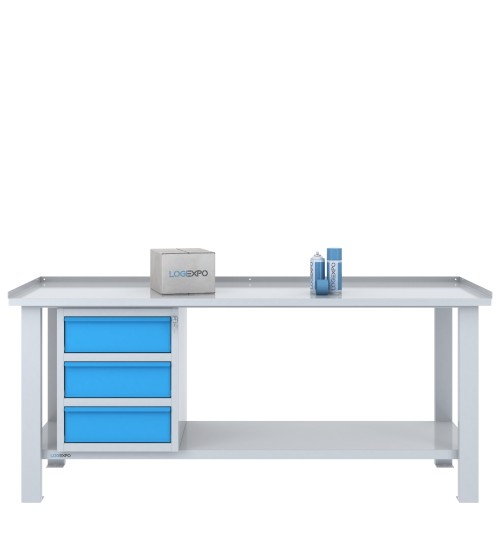

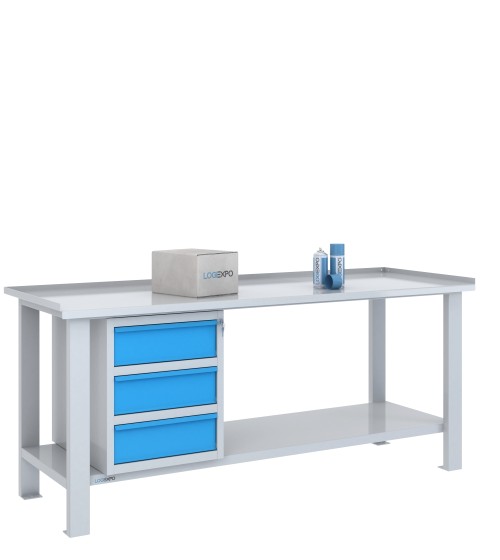

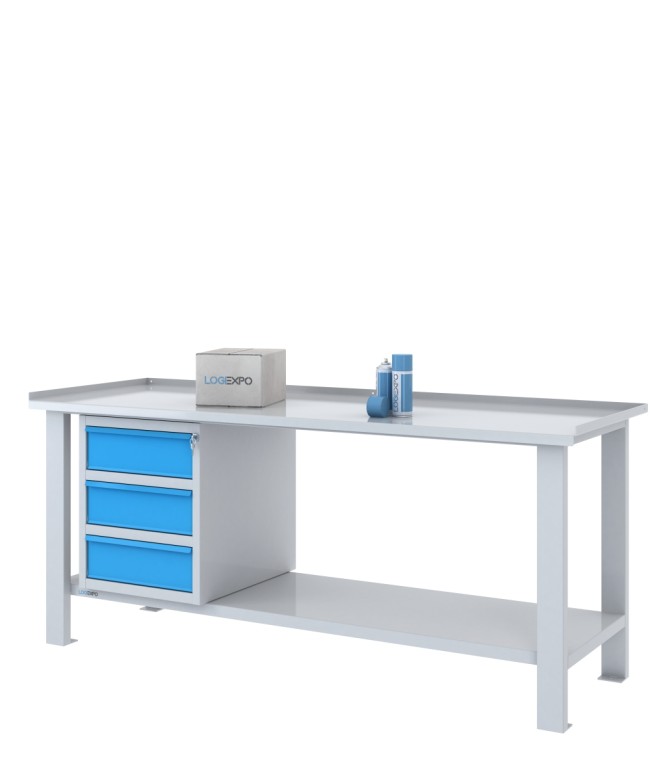

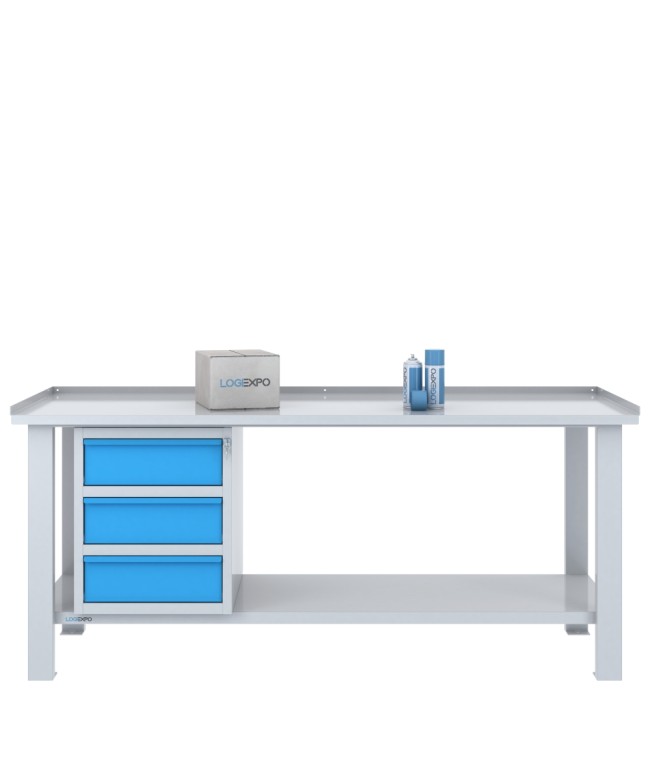

Tavolo da lavoro 2000x700 con cassettiera a tre cassetti

Questo tavolo da lavoro per officina da 2000x700 mm è dotato di piano in lamiera spessore 3 mm e di un blocco a tre cassetti con chiusura centralizzata, installato sotto il piano di lavoro.

La cassettiera costituisce un unico accessorio da 505x620x600 mm (altezza) e occupa una sola delle tre posizioni predisposte sulla struttura monoblocco.

Le altre due posizioni rimangono libere, mantenendo accessibile una parte del ripiano inferiore strutturale e consentendo eventuali integrazioni successive con altri blocchi compatibili.

La configurazione è adatta alle postazioni nelle quali tre cassetti sono sufficienti per organizzare la dotazione operativa e si desidera conservare una parte consistente del sottopiano senza accessori.

Un blocco a tre cassetti con chiusura centralizzata

La cassettiera misura 505x620x600 mm (altezza) ed è realizzata in lamiera spessore 8/10.

Comprende tre cassetti sovrapposti, montati su guide, ciascuno con portata dichiarata di 60 kg.

I tre cassetti sono gestiti da una chiusura centralizzata, che permette di bloccare l'accesso all'intera cassettiera mediante un unico sistema di chiusura.

A differenza di una configurazione con tre cassetti sospesi indipendenti, i cassetti appartengono allo stesso blocco fisico e non possono essere spostati singolarmente in posizioni differenti sotto il piano.

La cassettiera viene fornita assemblata e viene fissata alla struttura tramite le predisposizioni presenti nei profili metallici sottopiano.

Una sola posizione occupata e due zone sottopiano libere

La struttura da 2000 mm dispone di tre posizioni di fissaggio: sinistra, centro e destra. Il blocco a tre cassetti ne occupa soltanto una.

Le altre due posizioni possono rimanere prive di accessori oppure essere utilizzate successivamente per completare la postazione con ulteriori moduli.

L'altezza libera nominale sottopiano è di 600 mm nelle zone senza accessori. La cassettiera ha anch'essa un'altezza esterna di 600 mm e occupa quindi l'intero sviluppo verticale nominale nella posizione in cui viene installata.

Questa distribuzione consente di mantenere disponibili due zone sopra il ripiano inferiore strutturale, utili per collocare materiali, attrezzature o contenitori compatibili con le dimensioni e l'accessibilità dello spazio.

La verifica della compatibilità deve considerare, oltre all'altezza nominale, anche larghezza e profondità degli oggetti, ingombro dei montanti e spazio necessario per inserirli e prelevarli.

La caratteristica distintiva della configurazione è quindi il rapporto tra contenimento concentrato in tre cassetti e sottopiano non accessoriato nelle altre due posizioni.

Disposizione della cassettiera a sinistra, al centro oppure a destra

Il blocco a tre cassetti può essere installato in una qualsiasi delle tre posizioni predisposte sulla struttura.

La collocazione laterale concentra il contenimento in prossimità di un'estremità del piano, lasciando le altre due posizioni prive di moduli.

La collocazione centrale dispone invece la cassettiera tra le due zone laterali libere, distribuendo il sottopiano non accessoriato ai suoi lati.

La scelta dipende dalla zona operativa dalla quale devono essere raggiunti i cassetti, dalla disposizione delle attrezzature sul piano e dall'eventuale necessità di utilizzare il ripiano inferiore per contenitori.

La posizione può essere modificata anche successivamente, rimuovendo la cassettiera e reinstallandola mediante le predisposizioni filettate compatibili.

Non è quindi necessario modificare la struttura saldata per spostare il blocco da una posizione all'altra.

Organizzazione di utensili e componenti su tre livelli

I tre cassetti consentono di distribuire la dotazione della postazione in tre spazi estraibili sovrapposti, senza ricorrere a più accessori sottopiano.

In un reparto di manutenzione il contenimento può essere suddiviso, ad esempio, tra utensili manuali di utilizzo frequente, strumenti per regolazioni e verifiche e accessori complementari agli interventi.

In una postazione di attrezzeria o preparazione utensili, la suddivisione può invece seguire le famiglie di attrezzature utilizzate per predisporre un set di lavoro.

La scelta di utilizzare tre cassetti appartenenti alla stessa cassettiera concentra le operazioni di prelievo e riordino in una zona definita, lasciando le restanti parti del sottopiano per funzioni differenti.

Il criterio organizzativo deve tenere conto degli ingombri effettivi degli oggetti e della frequenza con cui vengono utilizzati, evitando di assegnare stabilmente ai cassetti materiali estranei alle attività della postazione.

Differenza tra cassettiera unica e tre cassetti sospesi

Un tavolo da 2000 mm può essere configurato con tre cassetti in due modi strutturalmente differenti.

La cassettiera unica comprende tre cassetti sovrapposti in un blocco alto 600 mm, installato in una sola posizione sottopiano. Le altre due posizioni rimangono completamente prive di moduli.

La configurazione con tre cassetti sospesi indipendenti utilizza invece tre moduli da 224 mm, uno in ciascuna delle tre posizioni disponibili.

Nel secondo caso i moduli occupano tutte le predisposizioni di fissaggio, ma mantengono una parte dello spazio verticale sopra il ripiano inferiore.

Considerando l'altezza nominale sottopiano di 600 mm, sotto ogni cassetto sospeso rimangono 376 mm di altezza residua nominale, ottenuti sottraendo l'ingombro del modulo da 224 mm.

Le due soluzioni offrono lo stesso numero di cassetti, ma cambiano la distribuzione degli accessori, le possibilità di accesso al ripiano inferiore e la gestione delle chiusure.

La scelta deve quindi considerare non soltanto quanti cassetti servono, ma anche dove occorre mantenerli e quale spazio deve rimanere utilizzabile sotto il piano.

Possibilità di aggiungere altri blocchi accessori

La configurazione iniziale utilizza una delle tre predisposizioni sottopiano disponibili.

Le due posizioni rimaste libere consentono di valutare l'aggiunta successiva di un altro blocco a tre cassetti, di un cassetto sospeso, di un blocco con vano armadietto oppure di un blocco misto con cassetto e vano con sportello.

Ogni nuovo accessorio deve essere installato utilizzando le predisposizioni compatibili presenti nella struttura.

Per esempio, l'aggiunta di un cassetto sospeso porta il contenimento a quattro cassetti complessivi, mantenendo una posizione senza moduli e lasciando uno spazio residuo sotto il cassetto sospeso.

L'aggiunta di un blocco misto comporta invece la disponibilità di quattro cassetti e di un vano con sportello, occupando due posizioni con blocchi alti 600 mm.

La possibilità di integrare ulteriori moduli permette di sviluppare la postazione in funzione delle necessità operative, valutando di volta in volta il rapporto tra contenimento aggiuntivo e spazio sottopiano che viene occupato.

Ripiano inferiore strutturale saldato

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla struttura portante.

Il ripiano è posizionato a 210 mm da terra e presenta una portata dichiarata di 200 kg.

Rimane presente anche con la cassettiera installata e conserva la propria funzione strutturale.

Con un solo blocco alto 600 mm, la parte del ripiano nelle altre due posizioni risulta accessibile per il deposito di materiali o contenitori compatibili con gli ingombri della struttura.

Questo elemento distingue la configurazione dalle versioni nelle quali tutte le posizioni disponibili sono occupate da blocchi alti 600 mm.

Piano in lamiera da 3 mm con bordi rialzati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra. La quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

Questa distinzione deve essere considerata nella collocazione del tavolo vicino a pareti, macchinari o altre postazioni, soprattutto quando la quota massima dei bordi determina l'ingombro disponibile.

Il piano in lamiera costituisce la superficie operativa della postazione, mentre il blocco a tre cassetti permette di mantenere utensili e accessori sotto il piano senza occupare stabilmente la superficie di lavoro.

Struttura monoblocco e fissaggio della cassettiera

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura metallica è verniciata a forno con polveri termoindurenti.

Il tavolo viene fornito con struttura monoblocco già saldata e assemblata. Anche la cassettiera viene fornita assemblata e deve essere fissata ai punti predisposti sotto il piano mediante viti e boccole filettate.

La scelta dell'eventuale ancoraggio al pavimento deve considerare le caratteristiche del supporto e le condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro presenta una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ognuno dei tre cassetti montati su guide ha una portata dichiarata di 60 kg.

Il ripiano inferiore strutturale saldato ha invece una portata di 200 kg.

Le portate identificano componenti diversi: i 500 kg c.u.d. riguardano il piano di lavoro, i 60 kg ciascun cassetto e i 200 kg il ripiano inferiore.

Per attrezzature che producono carichi concentrati o sollecitazioni dinamiche sul piano è necessario valutare le condizioni effettive di utilizzo, senza assimilarle automaticamente alla portata uniformemente distribuita.

Dati tecnici del tavolo con un blocco a tre cassetti

• Riferimento configurazione: BML20-C3;
• SKU: 07.025.2396;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm su tre lati; bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassettiera: un blocco da 505x620x600 mm (altezza);
• materiale della cassettiera: lamiera spessore 8/10;
• cassetti: 3 montati su guide;
• portata per cassetto: 60 kg;
• chiusura dei cassetti: centralizzata;
• vani con sportello: assenti;
• posizioni di fissaggio: sinistra, centro e destra, una occupata e due libere;
• altezza nominale sottopiano senza moduli: 600 mm;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con tre cassetti sospesi indipendenti distribuisce i cassetti nelle tre posizioni sottopiano, utilizzando moduli da 224 mm anziché una cassettiera unica alta 600 mm.

Il tavolo con quattro cassetti combina una cassettiera a tre cassetti e un cassetto sospeso, aumentando il contenimento senza occupare due posizioni con blocchi alti 600 mm.

La configurazione con quattro cassetti e un vano con sportello affianca alla cassettiera un blocco misto, aggiungendo sia un cassetto sia un vano armadietto con ripiano interno asportabile.

Quando non occorrono accessori sottopiano, il tavolo da lavoro 2000x700 senza cassettiere mantiene completamente libere le tre posizioni predisposte.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, la struttura e il corpo della cassettiera sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con cassettiera a tre cassetti

In una postazione condivisa posso chiudere un solo cassetto lasciando accessibili gli altri due?

No. In questa configurazione i tre cassetti appartengono a un'unica cassettiera e utilizzano una chiusura centralizzata, che agisce sull'intero gruppo. Se occorre poter chiudere un cassetto indipendentemente dagli altri, è più pertinente valutare la versione con tre cassetti sospesi, ciascuno dotato della propria serratura. Cambia però anche l'occupazione del sottopiano: la cassettiera unica utilizza una sola posizione e ne lascia due libere, mentre i tre cassetti sospesi occupano tutte le predisposizioni, conservando 376 mm di altezza residua nominale sotto ciascun modulo.
