Tavolo da lavoro per officina 2500x700 con 2 vani con sportello

Tavolo da lavoro 2500x700 con due vani chiusi sotto il piano

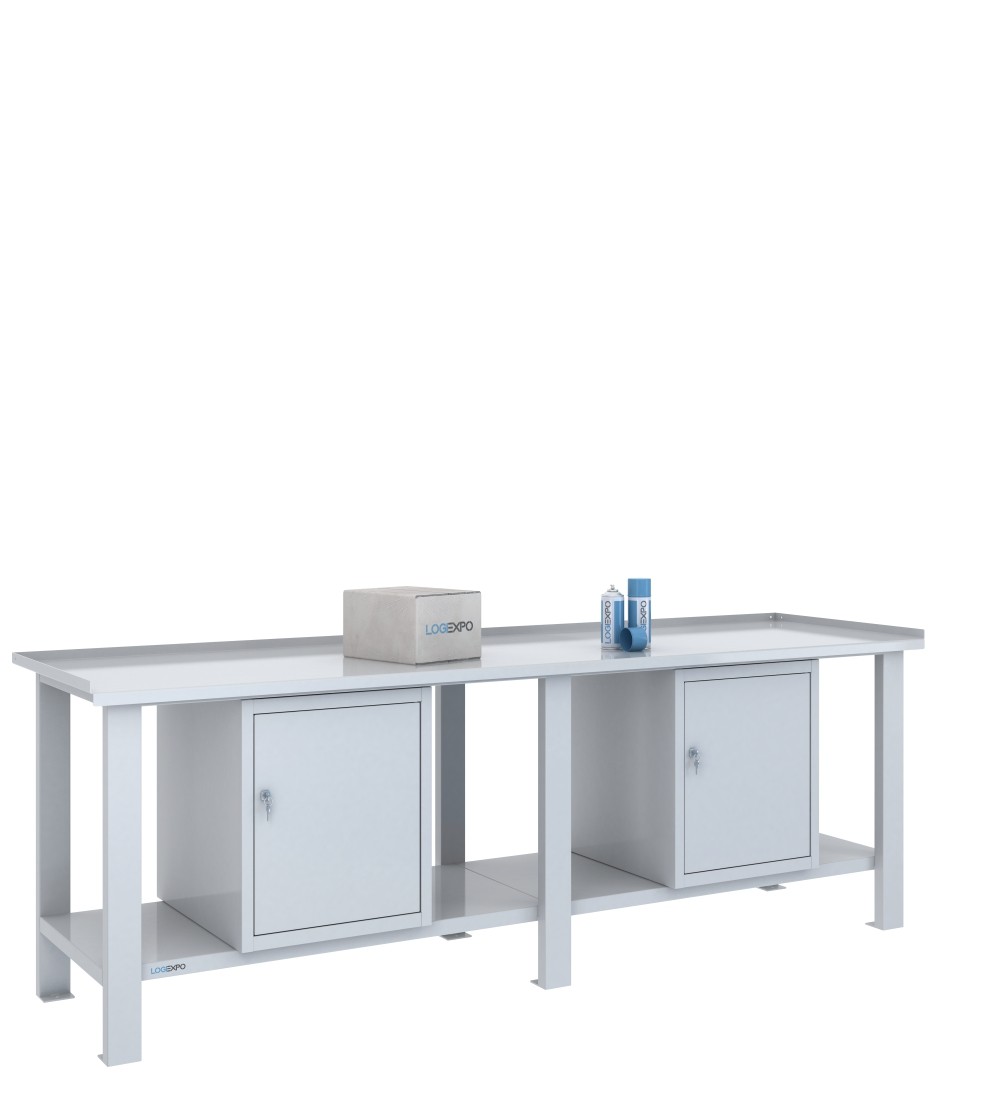

Il tavolo da lavoro per officina BML25-2SP unisce un piano in lamiera da 2500x700 mm a due blocchi con vano armadietto e sportello, installati sotto il piano, uno al centro di ciascuna campata. Ogni vano dispone di un ripiano interno asportabile e di una chiusura a chiave indipendente.

Questa configurazione è indicata quando occorre mantenere vicino alla postazione utensili, ricambi e attrezzature in due spazi chiusi separati, senza ricorrere a una suddivisione in cassetti. Può essere utile, ad esempio, nelle attività di manutenzione e assemblaggio in cui vengono utilizzate valigette portautensili, strumenti o gruppi di componenti da conservare sotto il piano tra una lavorazione e l'altra.

Il piano è realizzato con un'unica lastra di lamiera spessore 3 mm ed è sostenuto da una struttura monoblocco saldata a sei montanti, con portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie di lavoro.

Due vani con sportello e ripiani interni asportabili

Il tavolo comprende due blocchi armadietto distinti, ciascuno con dimensioni esterne di 505x620x600h mm, realizzati in lamiera spessore 8/10. Ogni blocco contiene un vano chiuso da sportello con serratura e un ripiano interno asportabile con portata di 40 kg.

I due sportelli hanno chiusure indipendenti, così ogni vano può essere aperto e utilizzato separatamente dall'altro. La configurazione consente, ad esempio, di destinare un armadietto agli utensili impiegati durante la preparazione e l'altro a ricambi o attrezzature necessari nelle fasi successive del lavoro.

Il ripiano interno permette di organizzare ciascun vano su due livelli di appoggio. Quando occorre collocare materiale più alto, può essere rimosso senza intervenire sul ripiano dell'altro armadietto. La scelta dipende dalle dimensioni degli oggetti da riporre e dallo spazio effettivamente disponibile all'interno del singolo vano.

Rispetto a una configurazione con sei cassetti, i due armadietti privilegiano il contenimento di materiali che non richiedono numerosi scomparti estraibili. I vani sono accessibili dal fronte del tavolo tramite i rispettivi sportelli.

Due campate attrezzate e ripiani inferiori strutturali

La struttura da 2500 mm è suddivisa in due campate, ciascuna dotata di un ripiano inferiore strutturale rinforzato. I due ripiani sono elementi distinti, affiancati e complanari senza interspazio, e formano un piano inferiore continuo dal punto di vista dell'appoggio.

Ogni ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata, si trova a 210 mm da terra e ha una portata di 200 kg c.u.d. I ripiani rimangono parte integrante della struttura anche quando sono installati i due armadietti.

In assenza di moduli accessori, l'altezza libera sottopiano è di 600 mm. Nella configurazione BML25-2SP entrambe le campate ospitano un blocco armadietto alto 600 mm, che occupa l'intera altezza sottopiano nella propria posizione centrale di installazione.

Con entrambi gli armadietti installati, l'utilizzo dei ripiani inferiori per altri materiali dipende dalle porzioni accessibili ai lati dei blocchi e dagli ingombri dei montanti e dei collegamenti del telaio.

Piano di lavoro in un'unica lastra di lamiera da 3 mm

Il piano da 2500x700 mm è realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm), senza giunzioni fra pannelli affiancati in corrispondenza delle due campate. La superficie continua permette di distribuire componenti, strumenti e attrezzature lungo tutta la lunghezza del tavolo, secondo le esigenze della lavorazione.

La superficie di lavoro si trova a 860 mm da terra. I bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono la quota massima di 890 mm.

Il bordo anteriore, rivolto verso l'operatore, è invece ripiegato verso il basso di 30 mm, con funzione antinfortunistica. Il fronte rimane privo di un bordo rialzato, mentre la presenza dei bordi sugli altri tre lati va considerata nella disposizione e nella movimentazione dei componenti sul piano.

Struttura monoblocco, portata e fissaggio degli armadietti

Il telaio metallico è formato da sei montanti saldati in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali specifici della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

La portata di 1600 kg c.u.d. riguarda l'intero piano di lavoro, non ciascuna campata separatamente. Per attrezzature con appoggi molto concentrati o che generano sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione all'impiego previsto.

Le piastre alla base dei montanti hanno spessore 3 mm e foro Ø12 mm, predisposto per l'eventuale fissaggio al pavimento. La struttura è verniciata a forno con polveri termoindurenti.

I due blocchi armadietto sono fissati alle predisposizioni centrali delle rispettive campate mediante viti e boccole filettate presenti nei profili sottopiano. La struttura da 2500 mm permette di installare al massimo due blocchi accessori, uno per campata: in questa configurazione entrambe le posizioni disponibili sono occupate.

Se le esigenze cambiano, è possibile rimuovere o sostituire uno dei blocchi con un altro modulo compatibile, mantenendo la struttura monoblocco. Non è invece disponibile una terza posizione sottopiano sulla quale aggiungere un accessorio senza intervenire sull'allestimento esistente.

La struttura monoblocco e i due blocchi armadietto sono forniti già assemblati. Per completare l'allestimento, i blocchi devono essere fissati alle predisposizioni sottopiano.

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e blocchi in Grigio chiaro e frontali degli sportelli in Blu.

Dati tecnici della configurazione BML25-2SP

• Configurazione: tavolo da lavoro per officina con due blocchi armadietto indipendenti, uno centrato per campata; due vani con sportello e nessun cassetto.
• Dimensioni del piano: 2500x700 mm, un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino alla quota di 890 mm; bordo anteriore ripiegato verso il basso di 30 mm con funzione antinfortunistica.
• Portata del piano: 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.
• Struttura: monoblocco metallico saldato con sei montanti e due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: anteriori, posteriori e laterali in tubolare 40x40 mm, spessore 15/10.
• Blocchi armadietto: due moduli distinti in lamiera spessore 8/10, ciascuno con dimensioni esterne di 505x620x600h mm.
• Vani con sportello: due in totale, uno per blocco, dotati di sportello con serratura. Le due chiusure sono indipendenti.
• Ripiani interni dei vani: due, uno per armadietto, asportabili indipendentemente; portata di 40 kg per singolo ripiano interno.
• Ripiani inferiori strutturali: due elementi distinti e rinforzati, affiancati e complanari senza interspazio, uno per campata. Ciascun ripiano è realizzato in lamiera spessore 10/10 ed è saldato ai quattro montanti della rispettiva campata.
• Quota dei ripiani inferiori strutturali: 210 mm da terra.
• Portata dei ripiani inferiori strutturali: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano senza accessori: 600 mm. In questa configurazione entrambe le campate ospitano un blocco armadietto alto 600 mm, installato in posizione centrale.
• Predisposizioni per accessori: massimo due blocchi, uno centrato per campata; entrambe le posizioni sono occupate dagli armadietti.
• Fissaggio dei blocchi: mediante viti e boccole filettate predisposte nei profili sottopiano.
• Piastre di base: spessore 3 mm, foro Ø12 mm per l'eventuale fissaggio al pavimento.
• Finitura: verniciatura a forno con polveri termoindurenti; colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: struttura monoblocco e due blocchi armadietto già assemblati. I blocchi devono essere fissati alle predisposizioni sottopiano.

Alternative con un solo vano, cassetti o contenimento misto

La configurazione con due armadietti è indicata quando servono due spazi chiusi separati, senza cassetti. Se il materiale da conservare è limitato, il tavolo da 2500 mm con un solo vano con sportello mantiene la seconda campata priva di moduli accessori.

Se invece occorre integrare un cassetto per piccoli utensili o componenti, è disponibile la versione con un cassetto e due vani con sportello. Per una postazione che richiede principalmente utensili suddivisi in cassetti, il tavolo con sei cassetti utilizza invece due blocchi a tre cassetti.

Le altre configurazioni e larghezze sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con due vani con sportello

Se sostituisco uno dei due armadietti con un modulo dotato di cassetto, posso mantenere entrambi i vani chiusi?

Sì. Uno degli armadietti può essere sostituito con un blocco misto, formato da un cassetto e un vano con sportello. Il tavolo manterrà così due vani chiusi complessivi, aggiungendo un cassetto. Il vano del blocco misto avrà però meno spazio verticale rispetto all'armadietto sostituito, perché una parte dell'altezza del modulo è occupata dal cassetto. Non occorre modificare la struttura del tavolo.
