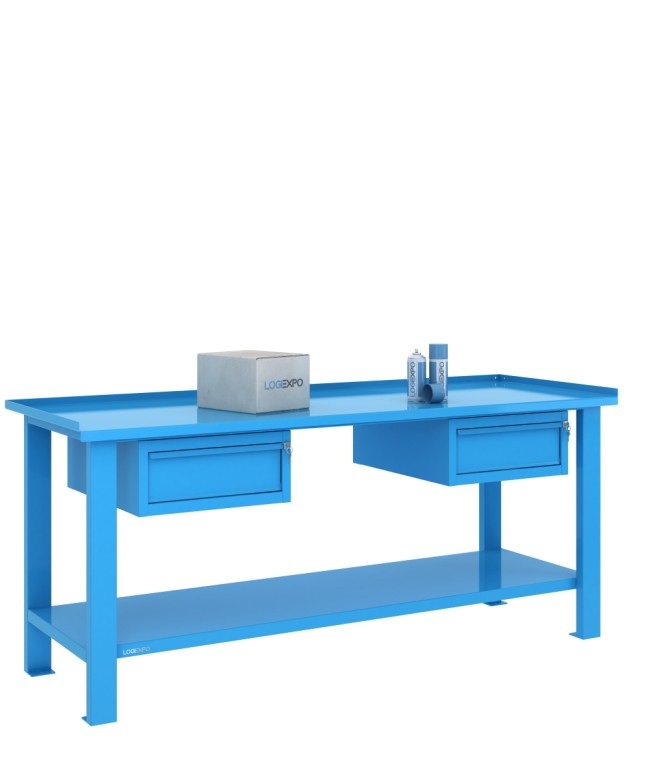

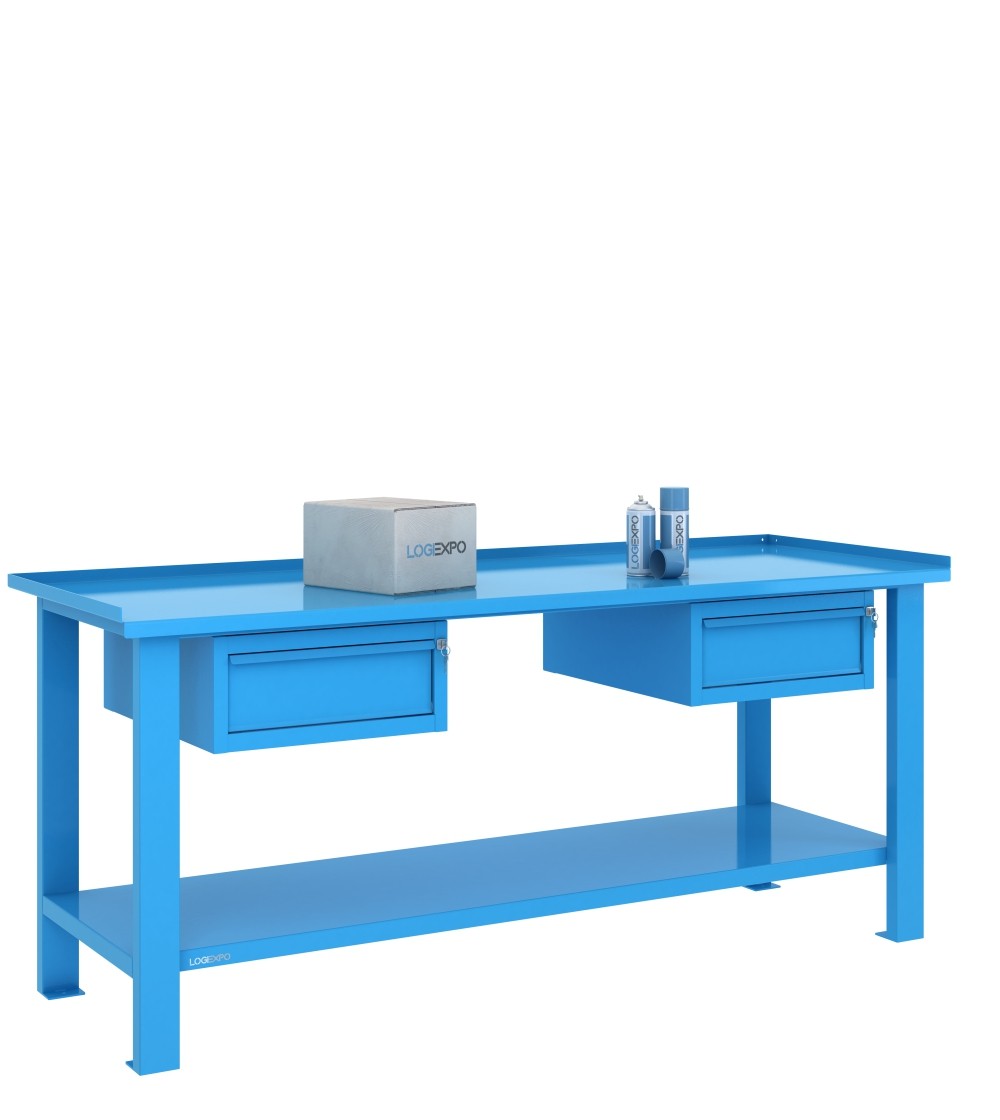

Tavolo da lavoro 2000x700 con 2 cassetti sospesi

Tavolo da lavoro 2000x700 con due cassetti sospesi indipendenti

La configurazione BML20-2C1 identifica il tavolo da lavoro per officina monoblocco da 2000x700 mm con piano in lamiera spessore 3 mm e due cassetti sospesi sottopiano. I cassetti appartengono a due moduli fisicamente distinti, che possono essere collocati in due delle tre posizioni di fissaggio previste dalla struttura.

Questa versione consente di disporre di due punti di contenimento separati, senza installare blocchi alti 600 mm. Rispetto a una cassettiera a più livelli, i due moduli sospesi impegnano soltanto la parte superiore dello spazio sottopiano, mantenendo una maggiore disponibilità di volume sopra il ripiano inferiore strutturale.

Due moduli sospesi con cassetti e serrature indipendenti

Il tavolo comprende due moduli sospesi da 505x620x224 mm (altezza), realizzati in lamiera spessore 8/10. Ogni modulo contiene un cassetto montato su guide, dotato di serratura e con portata di 60 kg.

La presenza di due elementi distinti permette di distribuire il contenimento in zone differenti della postazione, in relazione alle operazioni svolte e alla posizione degli utensili da utilizzare. I cassetti non costituiscono un unico blocco a due livelli: ciascun modulo viene fissato separatamente alla struttura sottopiano.

La configurazione è adatta quando un solo cassetto non offre una suddivisione sufficiente e, allo stesso tempo, non è necessario occupare due posizioni sottopiano con cassettiere a tutta altezza.

Disposizione dei due cassetti nelle tre posizioni sottopiano

La struttura BML20 da 2000 mm dispone di tre predisposizioni di fissaggio: sinistra, centro e destra. I due cassetti sospesi possono essere installati in due di queste posizioni, scegliendo la disposizione in funzione dell'organizzazione della postazione.

La terza posizione rimane disponibile per l'eventuale aggiunta successiva di un blocco compatibile. La struttura da 2000 mm consente infatti di ospitare contemporaneamente fino a tre moduli, nel rispetto delle relative predisposizioni e degli ingombri.

I cassetti sospesi possono anche essere riposizionati successivamente, utilizzando le viti e le boccole filettate predisposte nei profili strutturali. La possibilità di modificare la disposizione consente di adattare il contenimento quando cambiano le modalità operative o viene aggiunto un ulteriore modulo.

Piano in lamiera da 3 mm con bordi rialzati su tre lati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, pari a 3 mm.

La superficie presenta bordi rialzati di 30 mm sui lati sinistro, posteriore e destro. Sul lato anteriore, rivolto verso l'operatore, il bordo è invece ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra, mentre in corrispondenza dei tre bordi rialzati l'ingombro massimo raggiunge 890 mm. Le due quote devono essere considerate separatamente nella disposizione della postazione, soprattutto in prossimità di pareti e attrezzature.

La conformazione dei bordi non identifica il piano come una vasca di raccolta a tenuta.

Struttura metallica monoblocco saldata

La struttura portante è costituita da quattro montanti in tubolare metallico 80x40 mm, spessore 15/10. I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, con fori Ø12 mm predisposti per l'eventuale fissaggio al pavimento. La scelta dell'ancoraggio deve essere valutata in relazione alle caratteristiche del supporto e alle condizioni effettive di installazione.

La struttura monoblocco saldata è fornita già assemblata. Anche i due moduli con cassetto sono forniti assemblati e vengono fissati sotto il piano mediante gli appositi punti di ancoraggio predisposti.

Ripiano inferiore strutturale rinforzato e spazio disponibile

Il tavolo integra un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla base della struttura. Il ripiano si trova a 210 mm da terra e presenta una portata di 200 kg.

L'altezza libera sottopiano, in assenza di accessori, è nominalmente di 600 mm. I due moduli sospesi, alti 224 mm ciascuno, impegnano soltanto la parte superiore delle rispettive posizioni. Rimane quindi una porzione di spazio sopra il ripiano inferiore anche in corrispondenza dei cassetti.

Per collocare contenitori o attrezzature sotto il piano occorre considerare gli ingombri reali dei moduli, dei montanti e degli elementi strutturali, oltre all'accessibilità della zona scelta.

Portata del piano, dei due cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

I due cassetti sospesi hanno una portata di 60 kg ciascuno. Il ripiano inferiore strutturale rinforzato dispone invece di una portata di 200 kg.

Questi valori si riferiscono a componenti differenti e devono essere rispettati separatamente. La portata del piano non va interpretata come capacità automaticamente applicabile a carichi concentrati o ad attrezzature che producono sollecitazioni dinamiche.

Dati tecnici della configurazione BML20-2C1

• Configurazione: BML20-2C1, due cassetti sospesi indipendenti;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm a sinistra, sul retro e a destra; bordo anteriore ripiegato verso il basso di 30 mm;
• portata piano: 500 kg c.u.d.;
• montanti: 4, in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• moduli sospesi: 2, separati, dimensioni 505x620x224 mm (altezza) ciascuno;
• materiale dei moduli: lamiera spessore 8/10;
• cassetti: 2, montati su guide e dotati ciascuno di serratura;
• portata di ciascun cassetto: 60 kg;
• predisposizioni sottopiano: sinistra, centro e destra; due occupate e una disponibile nella configurazione iniziale;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg;
• altezza del ripiano inferiore da terra: 210 mm;
• altezza libera sottopiano senza accessori: 600 mm nominali;
• piastre di base: acciaio spessore 3 mm, con foro Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative da 2000 mm

Quando è sufficiente un solo punto di contenimento, il tavolo da lavoro con un cassetto sospeso lascia libere due delle tre predisposizioni sottopiano.

Se è necessario disporre di tre cassetti sospesi separati, è disponibile il tavolo da lavoro con tre cassetti sospesi. In alternativa, per concentrare il contenimento in una cassettiera a più livelli, si può valutare la versione con un blocco a tre cassetti.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

La configurazione BML20-2C1 è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu, con struttura e corpi dei moduli in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul tavolo da lavoro BML20-2C1

Posso caricare più di 60 kg in un cassetto se l'altro contiene materiali più leggeri?

No. La portata di 60 kg è riferita a ciascun cassetto e deve essere rispettata individualmente. Un carico inferiore nel secondo cassetto non aumenta la portata ammessa nel primo. I due moduli hanno quindi limiti di carico distinti, indipendentemente dalla distribuzione complessiva dei materiali nella postazione.

Come conviene disporre i due cassetti se davanti al tavolo transitano carrelli o vengono movimentati materiali?

La disposizione deve consentire di aprire e utilizzare i cassetti senza interferire con le normali operazioni di movimentazione. Poiché i due moduli possono occupare due delle tre posizioni disponibili sotto il piano, è possibile scegliere una configurazione che mantenga più accessibili le zone destinate al prelievo degli utensili. Nel definire il layout occorre considerare lo spazio necessario davanti ai frontali per l'estrazione dei cassetti e il passaggio di persone o attrezzature mobili.
