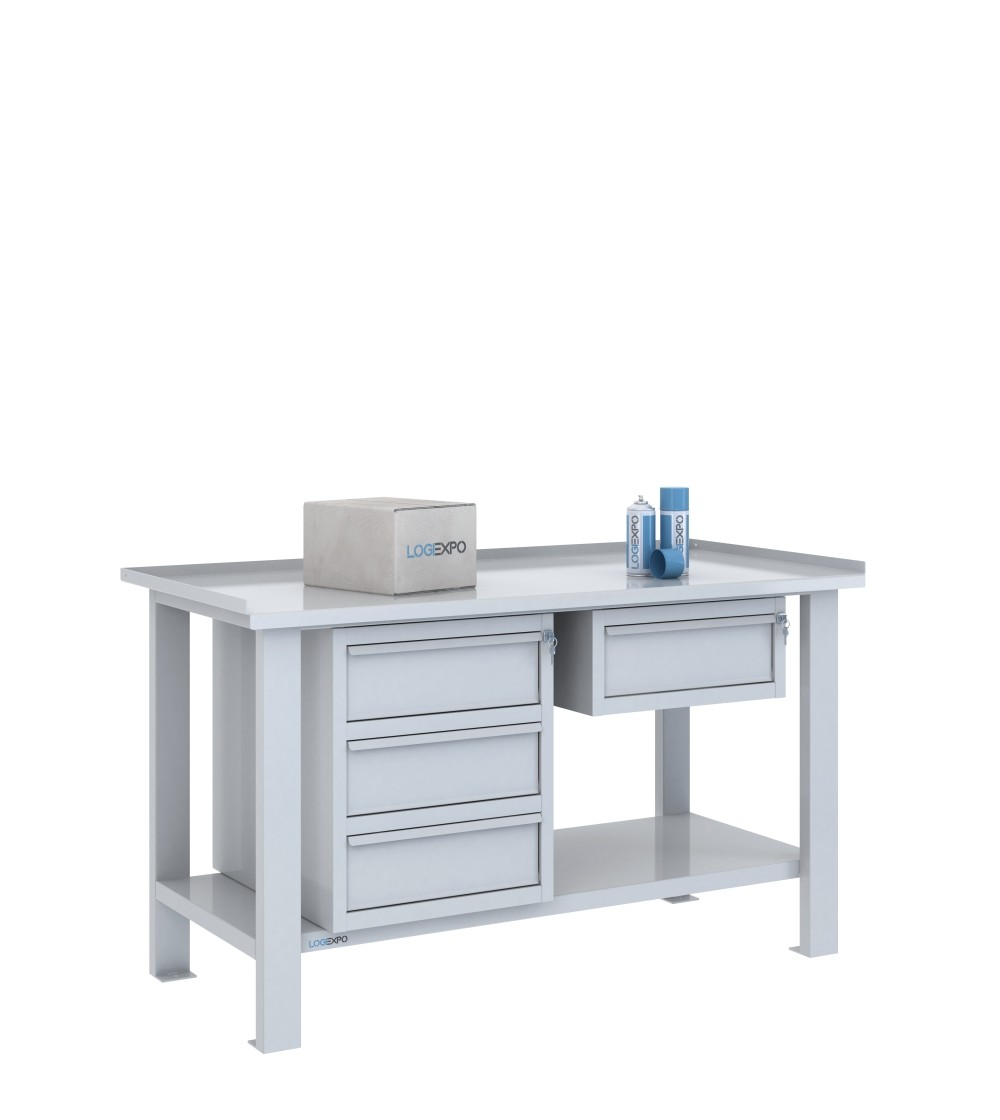

Tavolo da lavoro 1500x700 con 4 cassetti

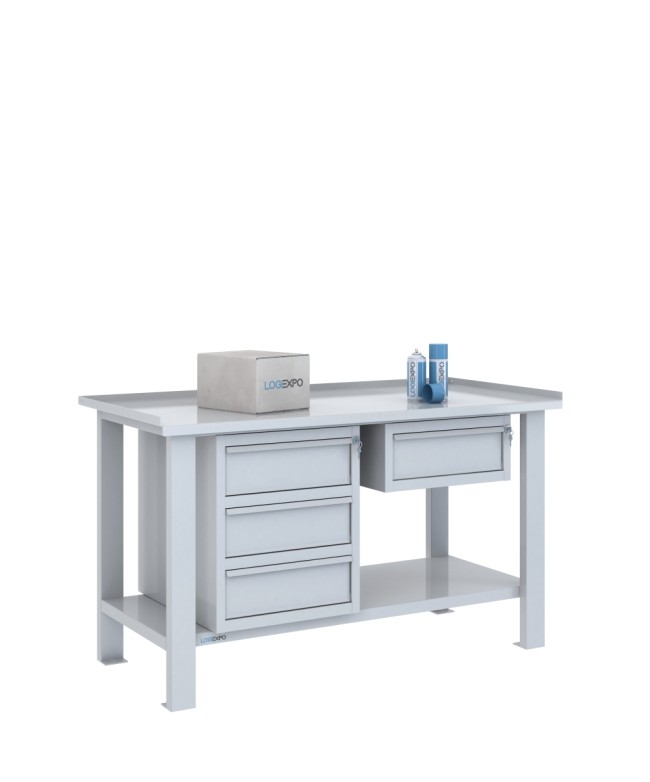

Tavolo da lavoro 1500x700 con blocco a 3 cassetti e cassetto sospeso

La configurazione BML15-C3C1 identifica il tavolo da lavoro monoblocco da 1500x700 mm con quattro cassetti distribuiti su due moduli sottopiano distinti: un blocco alto 600 mm con 3 cassetti e un modulo sospeso indipendente con il quarto cassetto.

La configurazione offre quindi una capacità di contenimento superiore alla versione con il solo blocco a 3 cassetti senza occupare entrambi i lati del sottopiano con due blocchi alti 600 mm.

Tre cassetti nel blocco alto e un quarto cassetto sospeso

Il blocco principale misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Integra tre cassetti montati su guide, con portata di 60 kg ciascuno e chiusura centralizzata.

Il quarto cassetto appartiene invece a un modulo sospeso indipendente da 505x620x224h mm, anch'esso realizzato in lamiera spessore 8/10. Il cassetto è montato su guide, ha portata di 60 kg ed è dotato della propria chiusura a chiave.

I quattro cassetti non costituiscono quindi un'unica cassettiera: tre appartengono al blocco alto, mentre il quarto è inserito in un modulo fisicamente separato.

Due sistemi di chiusura distinti

I tre cassetti del blocco da 600 mm vengono gestiti tramite una chiusura centralizzata. Il cassetto sospeso dispone invece della propria serratura.

La configurazione utilizza quindi due sistemi di chiusura distinti, coerenti con l'architettura fisica dei due moduli.

Posizionamento laterale dei due moduli sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando sono presenti due moduli vengono utilizzate esclusivamente le posizioni laterali sinistra e destra.

Nella BML15-C3C1 il blocco a 3 cassetti occupa quindi un lato e il cassetto sospeso quello opposto. La predisposizione centrale rimane presente nella struttura ma non può essere utilizzata contemporaneamente ai due moduli.

Il blocco a 3 cassetti e il cassetto sospeso possono essere scambiati tra sinistra e destra anche successivamente, utilizzando le predisposizioni presenti sulla struttura.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombri dei due moduli

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

I due moduli impegnano il sottopiano in modo differente: il blocco a 3 cassetti si sviluppa per 600 mm in altezza, mentre il modulo sospeso è alto 224 mm. Nella zona sottostante al cassetto sospeso rimane quindi una maggiore porzione del volume verticale sopra il ripiano inferiore.

Portate del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei quattro cassetti ha portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C3C1

• Configurazione: BML15-C3C1;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco a 3 cassetti: 505x620x600h mm, lamiera 8/10, 3 cassetti su guide da 60 kg ciascuno, chiusura centralizzata;
• cassetto sospeso: 505x620x224h mm, lamiera 8/10, montato su guide, portata 60 kg, chiusura a chiave;
• cassetti complessivi: 4;
• posizione dei moduli: laterale sinistra + laterale destra;
• vani con sportello: nessuno;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche la versione con il solo blocco a 3 cassetti e la configurazione con due blocchi da 3 cassetti per un totale di 6 cassetti. La BML15-C3C1 rappresenta una soluzione intermedia: aggiunge un quarto cassetto mantenendo su un lato un modulo sospeso alto 224 mm anziché un secondo blocco alto 600 mm.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei quattro cassetti Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-C3C1

Cosa cambia nello spazio sottopiano rispetto alla versione con 6 cassetti?

La versione a 6 cassetti utilizza due blocchi alti 600 mm, uno per ciascun lato. La BML15-C3C1 utilizza invece un solo blocco alto 600 mm e, sul lato opposto, un cassetto sospeso alto 224 mm. Nella zona sotto il cassetto sospeso rimane quindi maggiore sviluppo verticale disponibile sopra il ripiano inferiore. La scelta dipende dal rapporto necessario tra contenimento nei cassetti e volume sottopiano da mantenere disponibile.

Come può essere utilizzata questa configurazione in una postazione di manutenzione meccanica?

Può essere utile quando presso la postazione devono rimanere diversi utensili o componenti legati agli interventi ricorrenti, senza destinare tutto il sottopiano a due cassettiere alte. Il blocco a 3 cassetti offre più livelli di contenimento, mentre il cassetto sospeso aggiunge un ulteriore volume estraibile mantenendo maggiore spazio disponibile nella zona sottostante. La distribuzione effettiva dovrebbe seguire gli utensili realmente necessari alla manutenzione, evitando di trasformare la postazione in un deposito di materiale occasionale.

Se in futuro servono 6 cassetti, la configurazione può essere modificata?

Sì. Sul tavolo da 1500 mm possono essere installati due blocchi nelle posizioni laterali. Per passare dalla configurazione BML15-C3C1 a una soluzione con 6 cassetti è possibile mantenere il blocco a 3 cassetti esistente e sostituire il cassetto sospeso con un secondo blocco compatibile a 3 cassetti, utilizzando le predisposizioni presenti sulla struttura.
