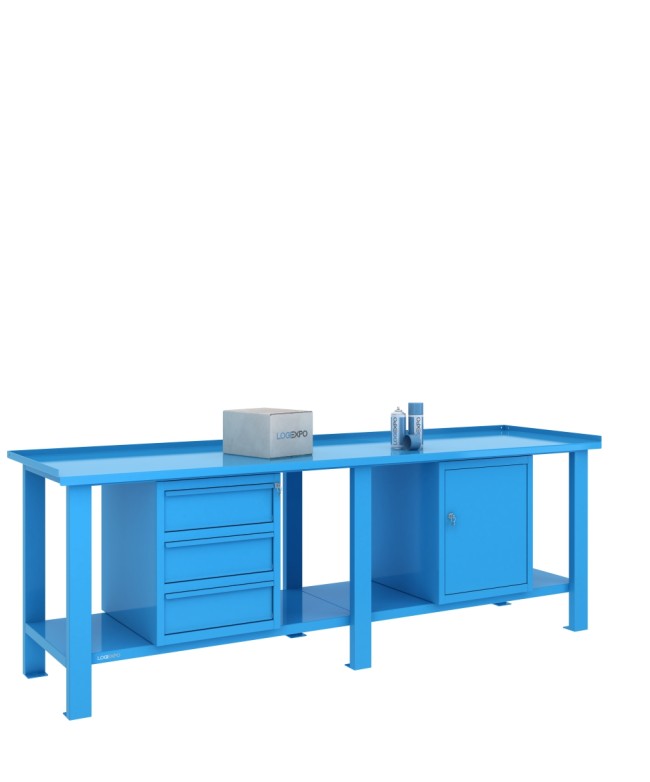

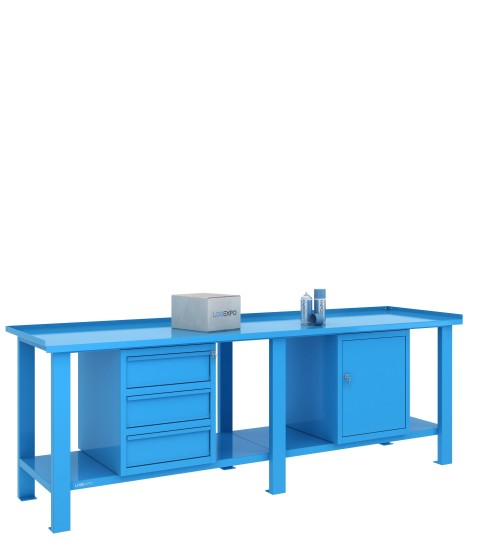

Tavolo da lavoro per officina 2500x700 con 3 cassetti e armadietto separato

Tavolo da lavoro 2500x700 con tre cassetti e armadietto separato

Il tavolo da lavoro per officina BML25-C3SP combina un piano in lamiera da 2500x700 mm con una cassettiera a tre cassetti e un armadietto indipendente con sportello. I due moduli sono installati al centro delle rispettive campate della struttura monoblocco a sei montanti.

La configurazione offre due tipologie di contenimento: tre cassetti sovrapposti per utensili, strumenti e piccoli componenti, affiancati da un vano chiuso per valigette portautensili, attrezzature e materiali di maggiore ingombro.

L'armadietto occupa un blocco da 600 mm interamente dedicato al vano con sportello, senza un cassetto soprastante. Questa disposizione offre maggiore sviluppo verticale nel vano chiuso rispetto alle configurazioni con blocco misto, nelle quali una parte dell'altezza è occupata dal cassetto superiore.

Il piano è realizzato in un'unica lastra di lamiera spessore 3 mm, con superficie di lavoro a 860 mm da terra e portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intero piano.

Cassettiera a tre cassetti con chiusura centralizzata

La cassettiera è un blocco da 505x620x600h mm, realizzato in lamiera spessore 8/10 e dotato di tre cassetti sovrapposti. Ogni cassetto scorre su guide con rulli e ha una portata di 60 kg.

I tre cassetti dispongono di chiusura centralizzata, che permette di gestire l'accesso alla cassettiera mediante un unico sistema di chiusura.

La suddivisione su tre livelli consente di organizzare utensili manuali, accessori per l'attrezzaggio, minuteria e piccoli ricambi secondo la tipologia dei materiali o la frequenza di utilizzo. Gli strumenti necessari alle operazioni ricorrenti possono così rimanere nella postazione senza occupare stabilmente la superficie di lavoro.

I cassetti offrono dimensioni interne utili di 410x450 mm (larghezza x profondità). Le sponde laterali delle vasche interne sono alte 120 mm, mentre l'altezza massima utile per il deposito dei materiali è di 140 mm. Il frontale di ciascun cassetto, maniglia compresa, misura 150 mm in altezza.

Con il cassetto aperto, l'ingombro frontale è di 470 mm. Questa misura permette di valutare lo spazio necessario all'apertura dei cassetti nella disposizione della postazione, soprattutto in prossimità di passaggi, carrelli o altre attrezzature.

Le dimensioni interne permettono di valutare la sistemazione di utensili, confezioni di ricambi e vaschette portaminuteria. Per organizzare i cassetti con contenitori interni occorre considerare anche gli ingombri di eventuali bordi, divisori e maniglie.

Armadietto indipendente con vano a tutta altezza e sportello

La seconda campata ospita un armadietto da 505x620x600h mm, realizzato in lamiera spessore 8/10 e dotato di un vano unico chiuso da sportello con serratura a chiave.

Il vano comprende un ripiano interno asportabile con portata di 40 kg. Con il ripiano installato, lo spazio può essere organizzato su due livelli; rimuovendolo si ottiene un volume verticale non suddiviso, utile per oggetti che richiedono maggiore altezza.

L'assenza di un cassetto superiore consente di sfruttare lo sviluppo verticale del modulo per collocare valigette, strumenti o attrezzature compatibili con le dimensioni interne e con l'apertura dello sportello.

Il contenimento in un armadietto separato permette di riporre le dotazioni di maggiore ingombro senza sottrarre spazio ai tre cassetti. È una disposizione utile, ad esempio, nelle postazioni di attrezzaggio e manutenzione dove gli utensili manuali vengono prelevati frequentemente, mentre kit e attrezzature complete sono utilizzati in momenti specifici dell'attività.

Con lo sportello aperto, l'ingombro frontale è di 420 mm. Questa misura va considerata nella disposizione del tavolo rispetto ad altri arredi e ai percorsi di passaggio.

La serratura dell'armadietto è indipendente dalla chiusura centralizzata della cassettiera: i due moduli possono quindi essere aperti e chiusi separatamente.

Organizzazione delle dotazioni nelle postazioni di attrezzaggio e manutenzione

La combinazione di tre cassetti e un armadietto separato permette di distinguere gli strumenti utilizzati direttamente sul piano dalle dotazioni che devono essere prelevate come insieme.

In una postazione di attrezzaggio, ad esempio, i cassetti possono contenere chiavi, utensili di regolazione, elementi di fissaggio e altri accessori ricorrenti. Nell'armadietto possono essere riposte valigette o attrezzature dedicate a specifiche operazioni di preparazione e cambio lavorazione.

In un reparto di manutenzione, la stessa disposizione consente di tenere nei cassetti gli utensili impiegati abitualmente, destinando il vano chiuso a dotazioni più ingombranti o a kit conservati nelle rispettive custodie.

La superficie continua da 2500 mm rimane disponibile per la preparazione dei componenti, le operazioni di montaggio e le verifiche previste dal processo di lavoro. La scelta di collocare gli strumenti nei cassetti o nell'armadietto dipende dalle loro dimensioni e dalle modalità di prelievo adottate nel reparto.

Due campate con ripiani inferiori strutturali

La struttura da 2500 mm comprende due campate e sei montanti verticali. Nella parte inferiore sono presenti due ripiani strutturali rinforzati, distinti ma affiancati e complanari senza interspazio, uno per ciascuna campata.

Ogni ripiano è realizzato in lamiera spessore 10/10, saldato ai quattro montanti della propria campata e posizionato a 210 mm da terra. La portata è di 200 kg c.u.d. per ciascun ripiano.

Nella configurazione BML25-C3SP entrambe le posizioni sottopiano sono occupate da blocchi alti 600 mm. I ripiani inferiori rimangono parte integrante della struttura, ma lo spazio immediatamente sovrastante è impegnato dalla cassettiera e dall'armadietto.

Questa configurazione privilegia il contenimento organizzato in cassetti e vano chiuso. Per postazioni nelle quali occorre appoggiare cassette alte o altre attrezzature sui ripiani inferiori sono disponibili versioni con una campata senza accessori oppure con moduli sospesi di altezza inferiore.

Piano in un'unica lastra di lamiera da 3 mm

Il piano di lavoro misura 2500x700 mm ed è realizzato in un'unica lastra di lamiera spessore 30/10 (3 mm). La superficie è continua anche in corrispondenza della divisione fra le due campate sottostanti.

La superficie di lavoro si trova a 860 mm da terra. I bordi sinistro, posteriore e destro sono rialzati di 30 mm e raggiungono la quota massima di 890 mm. Il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm con funzione antinfortunistica.

Il piano metallico offre una superficie continua per l'appoggio di componenti, attrezzature e gruppi meccanici durante le operazioni svolte in officina. La sua larghezza permette di organizzare zone successive di preparazione e lavorazione, secondo gli ingombri dei materiali e le esigenze della postazione.

La portata di 1600 kg c.u.d. riguarda l'intero piano di lavoro, non ciascuna campata separatamente. In presenza di attrezzature con appoggi concentrati o sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione alle condizioni operative.

Struttura monoblocco e disposizione dei moduli sottopiano

Il telaio metallico saldato comprende sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

Alla base dei montanti sono presenti piastre in lamiera spessore 3 mm con fori Ø12 mm, predisposte per l'eventuale fissaggio al pavimento.

La struttura da 2500 mm consente di installare al massimo due blocchi accessori, uno centrato in ciascuna campata. Nella configurazione BML25-C3SP entrambe le posizioni sono occupate: una dalla cassettiera a tre cassetti e l'altra dall'armadietto con sportello.

I due moduli sono fissati mediante viti e boccole filettate predisposte nei profili sottopiano. La loro disposizione può essere invertita anche successivamente, trasferendo la cassettiera nella campata opposta e l'armadietto in quella inizialmente occupata dalla cassettiera.

La struttura monoblocco viene fornita già saldata e assemblata, così come i due blocchi accessori. L'allestimento si completa fissando i moduli alla struttura nelle posizioni previste.

La finitura è realizzata mediante verniciatura a forno con polveri termoindurenti. Sono disponibili le colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor, con struttura e corpi dei moduli in Grigio chiaro e frontali dei cassetti e dello sportello in Blu.

Dati tecnici della configurazione BML25-C3SP

• Tipologia: tavolo da lavoro per officina con tre cassetti e un armadietto separato con sportello.
• Dimensioni del piano: 2500x700 mm.
• Materiale del piano: un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo anteriore ripiegato verso il basso di 30 mm.
• Altezza massima ai bordi rialzati: 890 mm.
• Portata del piano: 1600 kg c.u.d. sull'intera superficie.
• Struttura: monoblocco saldato a sei montanti, con due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10.
• Cassettiera: un blocco con tre cassetti sovrapposti, dimensioni esterne 505x620x600h mm, lamiera spessore 8/10.
• Guide dei cassetti: con rulli di scorrimento.
• Ingombro frontale del cassetto aperto: 470 mm.
• Dimensioni interne utili dei cassetti: 410x450 mm (larghezza x profondità).
• Altezza delle sponde interne dei cassetti: 120 mm.
• Altezza massima utile per materiali nei cassetti: 140 mm.
• Altezza dei frontali dei cassetti, compresa maniglia: 150 mm.
• Portata dei cassetti: 60 kg ciascuno.
• Chiusura cassettiera: centralizzata per i tre cassetti.
• Armadietto: un blocco indipendente con vano unico e sportello, dimensioni esterne 505x620x600h mm, lamiera spessore 8/10.
• Chiusura armadietto: sportello con serratura a chiave, indipendente dalla cassettiera.
• Ripiano interno dell'armadietto: asportabile, portata 40 kg.
• Ingombro frontale dello sportello aperto: 420 mm.
• Ripiani inferiori strutturali: due elementi distinti, rinforzati, affiancati e complanari senza interspazio, uno per campata, in lamiera spessore 10/10.
• Altezza dei ripiani inferiori da terra: 210 mm.
• Portata dei ripiani inferiori: 200 kg c.u.d. ciascuno.
• Posizioni dei blocchi accessori: due, una centrale per campata, entrambe occupate.
• Disposizione dei blocchi: invertibile fra le due campate.
• Fissaggio dei moduli: viti e boccole filettate nei profili sottopiano.
• Piastre di base: spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.
• Finiture: Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: struttura e moduli già assemblati, con fissaggio dei blocchi alla struttura da completare.

Configurazioni alternative con cassetti e vani sottopiano

Il tavolo con quattro cassetti e vano con sportello mantiene la cassettiera a tre cassetti e aggiunge un quarto cassetto sopra il vano chiuso. Offre un ulteriore livello di contenimento, ma riduce lo sviluppo verticale disponibile nell'armadietto.

Il tavolo con una cassettiera a tre cassetti utilizza un solo blocco alto 600 mm e lascia l'altra campata senza accessori sottopiano.

Quando sono sufficienti un cassetto e un armadietto separato, il tavolo con cassetto sospeso e vano con sportello mantiene lo spazio chiuso a tutta altezza e offre 376 mm di altezza utile sotto il modulo sospeso.

Per una postazione con due vani chiusi distinti, il tavolo con due armadietti e sportelli dedica entrambe le campate al contenimento in vani chiusi, senza cassettiera.

Le altre dimensioni e configurazioni sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con tre cassetti e armadietto separato

Per aprire l'armadietto e prelevare una valigetta, bastano 420 mm liberi davanti al tavolo?

I 420 mm indicano l'ingombro frontale dello sportello aperto, non tutto lo spazio necessario per accedere al contenuto. Occorre prevedere anche l'area di manovra dell'operatore e lo spazio per estrarre la valigetta, in funzione delle sue dimensioni. Se il tavolo è vicino a un passaggio o ad altre attrezzature, è utile verificare che l'apertura dello sportello non interferisca con la movimentazione. La cassettiera e l'armadietto possono essere invertiti tra le due campate per scegliere la disposizione più agevole.
