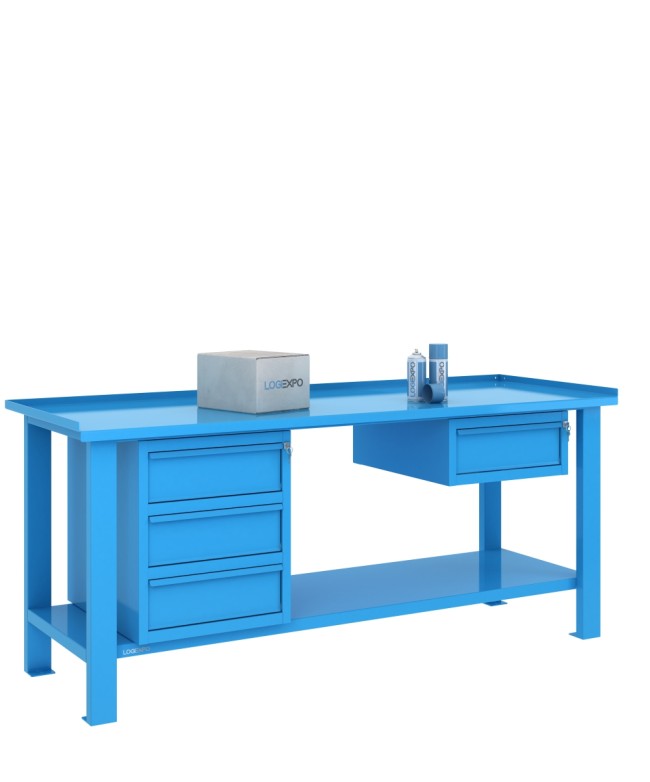

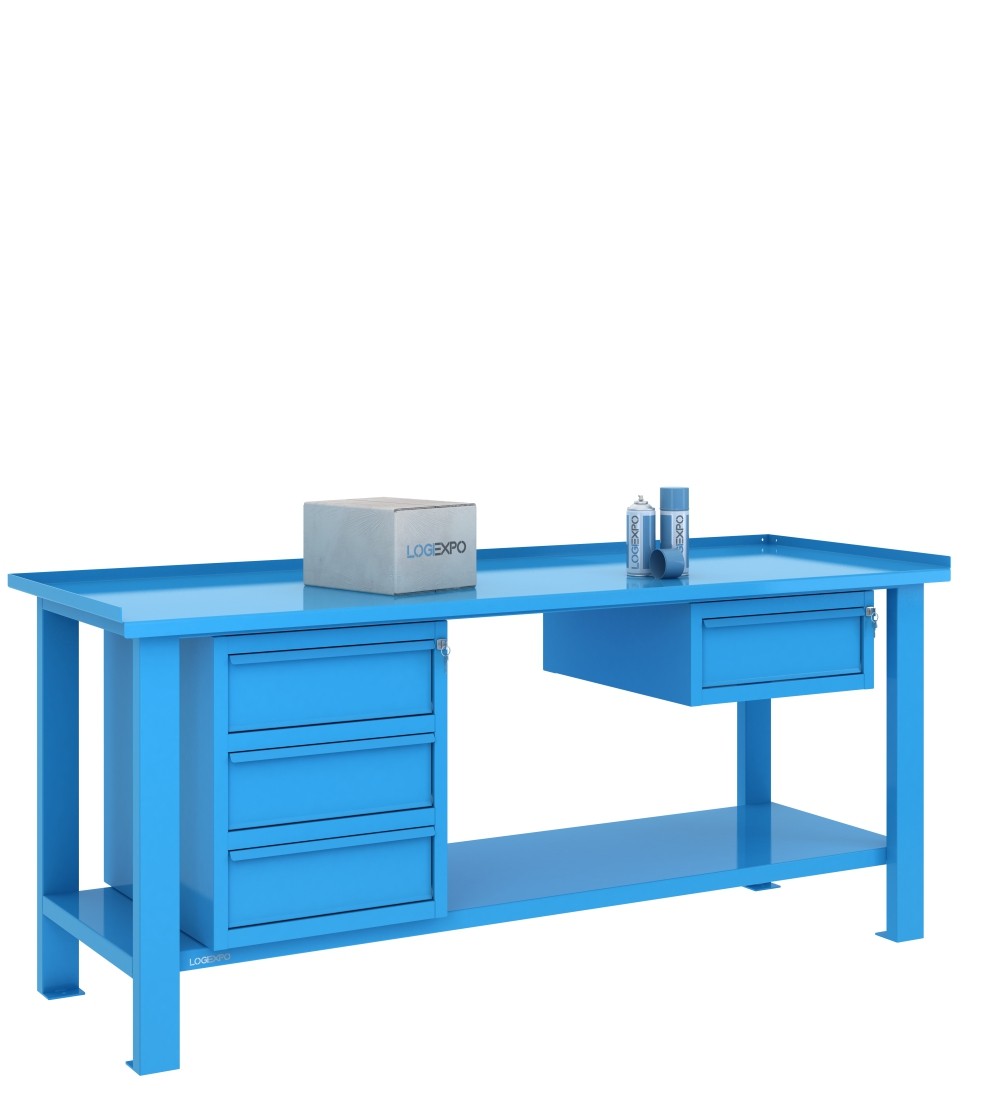

Tavolo da lavoro 2000x700 con 4 cassetti

Tavolo da lavoro 2000x700 con quattro cassetti in due moduli

Questo tavolo da lavoro per officina da 2000x700 mm combina un piano in lamiera spessore 3 mm con quattro cassetti distribuiti in due moduli indipendenti: una cassettiera a tre cassetti sovrapposti e un cassetto sospeso sotto il piano.

La cassettiera è alta 600 mm e dispone di chiusura centralizzata; il cassetto sospeso è alto 224 mm e ha una serratura propria. I due elementi occupano due delle tre predisposizioni della struttura monoblocco, lasciando la terza posizione libera.

La configurazione consente di concentrare una parte della dotazione in una cassettiera e mantenere un ulteriore cassetto in una zona distinta del piano. Allo stesso tempo, evita di occupare tutto lo sviluppo verticale del sottopiano con blocchi alti 600 mm.

Cassettiera a tre cassetti e modulo sospeso indipendente

Il primo accessorio è una cassettiera da 505x620x600 mm (altezza), realizzata in lamiera spessore 8/10. Comprende tre cassetti sovrapposti, montati su guide, ciascuno con portata dichiarata di 60 kg.

I tre cassetti sono gestiti da una chiusura centralizzata comune alla cassettiera.

Il secondo accessorio è un cassetto sospeso da 505x620x224 mm (altezza), anch'esso realizzato in lamiera spessore 8/10, montato su guide e dotato di una serratura indipendente. La sua portata è di 60 kg.

Complessivamente il tavolo dispone di quattro cassetti, ma non di una cassettiera unica a quattro elementi. I tre cassetti sovrapposti formano un solo blocco, mentre il quarto appartiene a un modulo fisicamente separato.

Questa distinzione permette di scegliere la posizione del cassetto sospeso indipendentemente da quella della cassettiera, utilizzando le predisposizioni presenti nella struttura.

Tre posizioni sottopiano con ingombri differenti

Il tavolo da 2000 mm dispone di tre posizioni di fissaggio: sinistra, centro e destra. La configurazione BML20-C3C1 utilizza due posizioni, mentre la terza rimane priva di accessori.

L'altezza libera nominale sottopiano, in assenza di moduli, è di 600 mm.

Con la cassettiera e il cassetto sospeso installati si distinguono tre situazioni:

• Posizione con cassettiera: il blocco alto 600 mm occupa l'intero sviluppo verticale nominale sottopiano.
• Posizione con cassetto sospeso: il modulo alto 224 mm lascia 376 mm di altezza residua nominale sopra il ripiano inferiore, calcolati come 600 - 224 mm.
• Posizione senza modulo: rimangono disponibili 600 mm di altezza nominale sottopiano.

La diversa occupazione verticale permette di organizzare il ripiano inferiore secondo gli oggetti da collocare, riservando la zona libera ai materiali più ingombranti e sfruttando, quando compatibile, lo spazio residuo sotto il cassetto sospeso.

Le quote nominali devono essere considerate insieme alla larghezza e alla profondità dei contenitori, ai montanti e ai collegamenti strutturali, oltre allo spazio necessario per inserirli e prelevarli.

La configurazione non offre quindi semplicemente un cassetto in più rispetto alla cassettiera singola: distribuisce il contenimento senza impegnare una seconda posizione per tutta l'altezza di 600 mm.

Come scegliere la disposizione dei due moduli

La cassettiera e il cassetto sospeso possono essere collocati nelle predisposizioni compatibili della struttura, scegliendo quale delle tre posizioni lasciare libera.

Una disposizione con i due accessori affiancati concentra il contenimento in una parte del tavolo e mantiene una zona sottopiano non attrezzata sul lato opposto.

Una disposizione con la posizione centrale libera separa invece i due moduli, lasciando uno spazio aperto tra le rispettive zone di contenimento.

Il cassetto sospeso può essere collocato nella zona del piano maggiormente utilizzata per le operazioni ripetitive, mentre la cassettiera può essere destinata alla raccolta di utensili e componenti organizzati per funzione.

La scelta deve considerare la frequenza dei prelievi, la collocazione delle attrezzature sul piano e l'eventuale utilizzo dello spazio sopra il ripiano inferiore.

I due moduli possono essere riposizionati anche successivamente: il fissaggio avviene mediante viti e boccole filettate predisposte nei profili sottopiano, senza modificare la struttura saldata.

Organizzazione dei quattro cassetti per funzione operativa

La presenza di una cassettiera a tre livelli e di un cassetto sospeso separato consente di attribuire funzioni diverse ai due gruppi di contenimento.

In una postazione di manutenzione, il cassetto sospeso può raccogliere gli utensili impiegati frequentemente durante gli interventi, mentre i tre cassetti della cassettiera possono essere organizzati per famiglie di attrezzature, componenti e strumenti di regolazione.

In un reparto di assemblaggio, il cassetto sospeso può essere destinato ai componenti o agli utensili utilizzati nella fase corrente, lasciando alla cassettiera la dotazione necessaria per la preparazione, il montaggio e le verifiche.

La separazione fisica può essere utile anche quando una parte della dotazione deve rimanere disponibile presso una specifica zona del piano, mentre gli altri materiali vengono conservati in un punto definito della postazione.

Il criterio di distribuzione deve essere stabilito in funzione delle attività effettive e degli ingombri dei materiali, evitando di valutare la configurazione soltanto in base al numero complessivo di cassetti.

Due sistemi di chiusura per i quattro cassetti

I tre cassetti della cassettiera utilizzano una chiusura centralizzata comune al blocco.

Il cassetto sospeso dispone invece della propria serratura a chiave, indipendente da quella della cassettiera.

Questo consente di mantenere chiusa la cassettiera lasciando accessibile il cassetto sospeso, oppure di chiudere quest'ultimo senza intervenire sulla chiusura degli altri tre cassetti.

La distinzione riguarda i due moduli: la chiusura centralizzata non permette di bloccare individualmente uno solo dei tre cassetti sovrapposti lasciando aperti gli altri due.

In una postazione condivisa, questa organizzazione può essere utilizzata per distinguere la dotazione accessibile più frequentemente dal contenimento gestito attraverso la cassettiera.

Ripiano inferiore strutturale e utilizzo dello spazio disponibile

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla struttura.

Il ripiano si trova a 210 mm da terra e presenta una portata dichiarata di 200 kg.

Il ripiano rimane presente anche con entrambi i moduli installati. L'accessibilità varia in funzione dell'ingombro verticale degli accessori.

Nella posizione non attrezzata è disponibile l'altezza sottopiano nominale di 600 mm. Sotto il cassetto sospeso rimangono invece 376 mm nominali, mentre la posizione della cassettiera è occupata dal blocco alto 600 mm.

Questa combinazione permette di destinare parte del ripiano inferiore al deposito di prossimità, mantenendo utensili e piccoli componenti organizzati nei cassetti.

L'utilizzo effettivo delle zone disponibili deve seguire le dimensioni dei contenitori e l'accessibilità necessaria alle operazioni di carico e prelievo.

Possibilità di ampliare o riconfigurare il sottopiano

La struttura da 2000 mm consente l'installazione contemporanea di un massimo di tre blocchi accessori.

La configurazione BML20-C3C1 ne utilizza due, lasciando quindi una predisposizione disponibile per un eventuale accessorio aggiuntivo compatibile.

La cassettiera e il cassetto sospeso possono inoltre essere rimossi e sostituiti con altre tipologie di blocchi, utilizzando i punti di fissaggio previsti.

Questa possibilità deve essere valutata insieme allo spazio sottopiano che si desidera mantenere accessibile: aggiungere un modulo sospeso modifica l'organizzazione del contenimento senza occupare tutta l'altezza nominale, mentre un blocco alto 600 mm impegna verticalmente la posizione nella quale viene installato.

La struttura rimane la stessa; ciò che cambia è la composizione degli accessori e la conseguente distribuzione dello spazio.

Piano in lamiera da 3 mm con bordi rialzati

Il piano misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore rivolto verso l'operatore è ripiegato verso il basso di 30 mm.

La superficie di lavoro è a 860 mm da terra; in corrispondenza dei bordi rialzati la quota massima è di 890 mm.

Questa differenza deve essere considerata nella collocazione del tavolo vicino a pareti, macchinari o altre strutture, distinguendo l'altezza operativa della superficie dall'ingombro complessivo ai bordi.

La geometria dei bordi appartiene alla configurazione costruttiva del piano metallico e non identifica una vasca per la raccolta dei liquidi.

Struttura monoblocco saldata e fissaggio dei moduli

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura metallica è verniciata a forno con polveri termoindurenti.

Il tavolo viene fornito con struttura monoblocco già saldata e assemblata. Anche la cassettiera e il cassetto sospeso sono forniti assemblati e devono essere fissati alle predisposizioni sottopiano.

L'eventuale ancoraggio al pavimento deve essere valutato in relazione alle caratteristiche del supporto e alle condizioni di utilizzo della postazione.

Portata del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro presenta una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei quattro cassetti ha una portata dichiarata di 60 kg.

Il ripiano inferiore strutturale saldato presenta una portata di 200 kg.

Questi valori riguardano componenti differenti: la portata del piano non deve essere sommata a quella dei cassetti o del ripiano inferiore per ricavare una capacità complessiva differente da quella dichiarata.

In presenza di carichi concentrati o sollecitazioni dinamiche sulla superficie di lavoro, le condizioni effettive di impiego devono essere considerate separatamente dalla portata uniformemente distribuita.

Dati tecnici del tavolo con quattro cassetti

• Riferimento configurazione: BML20-C3C1;
• SKU: 07.025.2393;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm su tre lati, bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura: monoblocco metallica saldata;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassettiera: 1 blocco da 505x620x600 mm (altezza);
• materiale della cassettiera: lamiera spessore 8/10;
• cassetti nella cassettiera: 3 sovrapposti su guide, con chiusura centralizzata;
• cassetto sospeso: 1 modulo da 505x620x224 mm (altezza), con serratura indipendente;
• materiale del cassetto sospeso: lamiera spessore 8/10;
• cassetti complessivi: 4;
• portata per cassetto: 60 kg;
• vani con sportello: assenti;
• posizioni sottopiano: 2 occupate su 3;
• altezza libera nominale nella posizione senza modulo: 600 mm;
• altezza residua nominale sotto il cassetto sospeso: 376 mm;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con tre cassetti in una sola cassettiera utilizza un blocco alto 600 mm e lascia due posizioni sottopiano prive di accessori.

Il tavolo con cinque cassetti combina una cassettiera a tre cassetti con due cassetti sospesi, occupando tutte e tre le posizioni disponibili.

La versione con sei cassetti utilizza due cassettiere alte 600 mm, ciascuna con tre cassetti, lasciando una posizione sottopiano senza accessori.

Quando occorre anche un vano chiuso, il tavolo con quattro cassetti e un vano con sportello combina una cassettiera a tre cassetti con un blocco misto comprendente cassetto e vano armadietto.

Le altre varianti sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore la struttura e i corpi dei due moduli sono in Grigio chiaro RAL 7035, mentre i frontali dei quattro cassetti sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con quattro cassetti

Per passare da quattro a sei cassetti basta aggiungere una seconda cassettiera nella posizione libera?

No. La configurazione attuale comprende tre cassetti nella cassettiera e uno sospeso: aggiungendo un secondo blocco a tre cassetti nella posizione libera si arriverebbe a sette cassetti complessivi, non a sei. Per ottenere sei cassetti mantenendo la cassettiera esistente, una soluzione consiste nel sostituire il cassetto sospeso con un secondo blocco a tre cassetti. In questo modo due posizioni sono occupate da cassettiere alte 600 mm e la terza rimane libera. La differenza riguarda anche lo spazio sottopiano: nella posizione precedentemente occupata dal cassetto sospeso non rimarrebbero più i 376 mm di altezza residua nominale.
