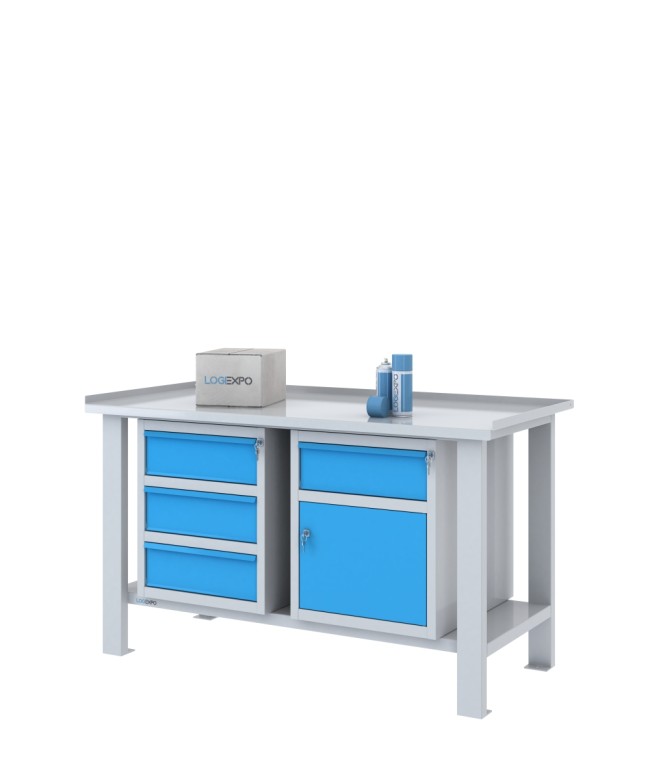

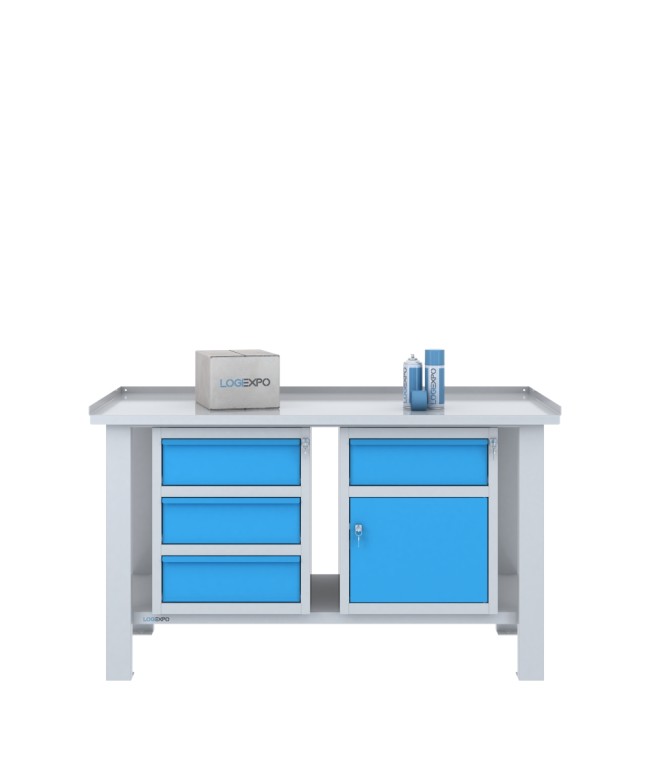

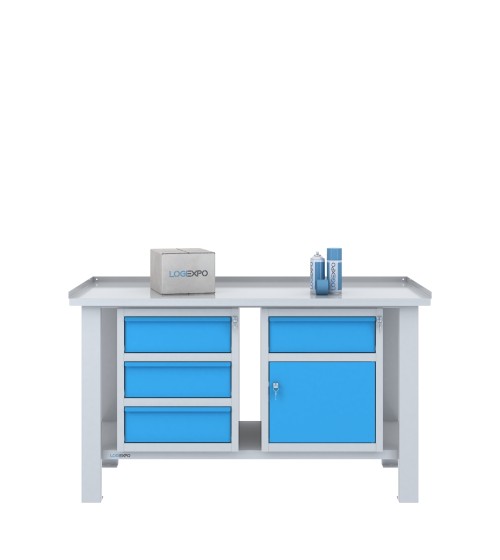

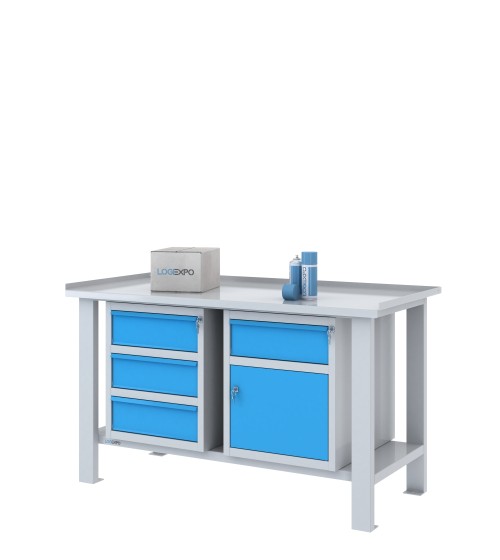

La configurazione BML15-C3CS identifica il tavolo da lavoro monoblocco da 1500x700 mm con due blocchi sottopiano alti 600 mm: una cassettiera a 3 cassetti e un secondo blocco che integra il quarto cassetto e un vano con ripiano interno e sportello.

La configurazione combina quindi quattro volumi estraibili con un vano armadietto, mantenendo separate le funzioni della cassettiera a 3 cassetti da quelle del blocco misto.

Blocco a 3 cassetti e blocco con cassetto e vano armadietto

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Integra tre cassetti montati su guide, con portata di 60 kg ciascuno e chiusura centralizzata.

Il secondo blocco misura anch'esso 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Comprende un quarto cassetto con portata di 60 kg e un vano armadietto dotato di ripiano interno asportabile con portata di 40 kg e sportello con serratura.

Nel blocco misto il cassetto e il vano appartengono allo stesso elemento fisico e non possono essere separati o riposizionati indipendentemente.

Sistemi di chiusura dei due blocchi

I tre cassetti della cassettiera utilizzano una chiusura centralizzata. Il quarto cassetto, integrato nel blocco misto, dispone invece della propria serratura; anche lo sportello del vano utilizza una chiusura indipendente.

Nel blocco misto le chiavi del cassetto e dello sportello sono separate e differenziate.

Posizionamento laterale dei due blocchi sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando vengono installati due blocchi sono utilizzabili esclusivamente le due posizioni laterali.

Nella BML15-C3CS il blocco a 3 cassetti occupa quindi un lato e il blocco con cassetto e vano quello opposto. La predisposizione centrale rimane fisicamente presente nella struttura ma non può essere utilizzata contemporaneamente ai due blocchi.

I due blocchi possono essere scambiati tra sinistra e destra anche successivamente, utilizzando le predisposizioni presenti sulla struttura.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e ingombro dei blocchi

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

Entrambi i moduli installati nella BML15-C3CS sono alti 600 mm. Il ripiano strutturale rimane quindi presente sotto i blocchi, ma la configurazione impegna praticamente tutto il volume sottopiano utile della struttura da 1500 mm.

Portate del piano, dei cassetti e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei quattro cassetti ha portata di 60 kg, il ripiano interno asportabile del vano ha portata di 40 kg e il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C3CS

• Configurazione: BML15-C3CS;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco a 3 cassetti: 505x620x600h mm, lamiera 8/10, 3 cassetti su guide da 60 kg ciascuno, chiusura centralizzata;
• blocco con cassetto e vano: 505x620x600h mm, lamiera 8/10;
• quarto cassetto: portata 60 kg, chiusura a chiave;
• vano con sportello: ripiano interno asportabile con portata 40 kg e sportello con chiusura a chiave;
• chiusure del blocco misto: indipendenti per cassetto e sportello, con chiavi separate e differenziate;
• cassetti complessivi: 4;
• posizione dei blocchi: laterale sinistra + laterale destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni con il solo blocco a 3 cassetti, con 4 cassetti senza vano, con 6 cassetti oppure con differenti combinazioni di cassetti e vani con sportello. La BML15-C3CS utilizza due blocchi alti 600 mm e abbina la suddivisione su più cassetti a un volume armadietto nello stesso sottopiano.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei quattro cassetti e dello sportello Blu RAL 5015.
