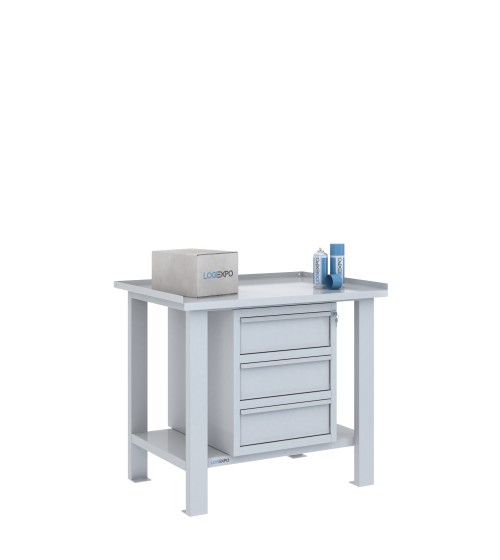

Tavolo da lavoro 1000x700 con 3 cassetti

Tavolo da lavoro 1000x700 con blocco a 3 cassetti

La configurazione BML10-C3 identifica il tavolo da lavoro monoblocco da 1000x700 mm con un blocco centrale alto 600 mm dotato di tre cassetti. La configurazione abbina quindi il piano in lamiera da 3 mm a un sistema di contenimento suddiviso su tre livelli, senza integrare vani con sportello.

Il piano di lavoro ha una portata di 1200 kg con carico uniformemente distribuito. La larghezza di 1000 mm utilizza una sola posizione centrale per i moduli sottopiano, occupata in questa versione dal blocco a 3 cassetti.

Perché scegliere la configurazione BML10-C3

Il blocco a 3 cassetti è destinato alle postazioni nelle quali è utile suddividere utensili, componenti o materiali su più livelli di contenimento invece di utilizzare un unico cassetto sospeso.

Rispetto alla BML10-C1 con cassetto sospeso, questa configurazione aumenta la capacità di organizzazione in cassetti ma occupa maggiormente il volume verticale della posizione centrale sottopiano. Non sono presenti vani armadietto: il contenimento chiuso è interamente affidato ai tre cassetti.

Blocco centrale a 3 cassetti con chiusura centralizzata

Il blocco sottopiano misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. I tre cassetti sono montati su guide e hanno una portata di 60 kg ciascuno.

La chiusura è centralizzata e agisce sui tre cassetti del blocco. Nella struttura da 1000 mm il modulo occupa l'unica posizione centrale prevista tra le coppie di montanti.

Piano in lamiera da 3 mm: superficie a 860 mm e quota massima 890 mm

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie operativa si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due quote descrivono elementi differenti: 860 mm identifica la superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore e blocco sottopiano

Il tavolo mantiene il ripiano inferiore strutturale saldato in lamiera spessore 10/10 con portata di 200 kg, posizionato a 210 mm da terra.

Il blocco a 3 cassetti viene installato nello spazio compreso tra il piano di lavoro e il ripiano inferiore. La presenza del modulo non sostituisce quindi il ripiano strutturale, ma occupa il volume verticale della posizione centrale prevista per gli accessori.

Portate del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 1200 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei tre cassetti ha portata di 60 kg e il ripiano inferiore ha portata di 200 kg.

Le portate si riferiscono a componenti differenti della postazione e non devono essere sommate per ricavare una portata complessiva unica.

Dati tecnici del tavolo BML10-C3

• Configurazione: BML10-C3;
• dimensioni del piano: 1000x700 mm;
• quota superficie di lavoro: 860 mm;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 1200 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco a 3 cassetti: 505x620x600h mm, lamiera 8/10;
• cassetti: 3, montati su guide, portata 60 kg ciascuno, chiusura centralizzata;
• vani con sportello: nessuno;
• ripiano inferiore: lamiera 10/10, portata 200 kg.

Configurazioni alternative da 1000 mm

La famiglia da 1000 mm comprende anche la versione senza moduli, il cassetto sospeso, il blocco con cassetto e vano con sportello e il vano con ripiano e sportello. La struttura da 1000 mm dispone di una sola posizione centrale per i moduli, quindi queste configurazioni rappresentano alternative tra loro.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione bicolore con struttura e blocco accessorio Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul tavolo da lavoro BML10-C3

Come può una configurazione a 3 cassetti supportare una postazione di assemblaggio?

I tre cassetti permettono di separare utensili, minuterie e accessori ricorrenti in volumi distinti vicino alla superficie di lavoro. Questa configurazione è utile quando le tre suddivisioni corrispondono a materiali o strumenti effettivamente utilizzati nel processo, evitando di occupare i cassetti con elementi che non servono stabilmente alla postazione.
