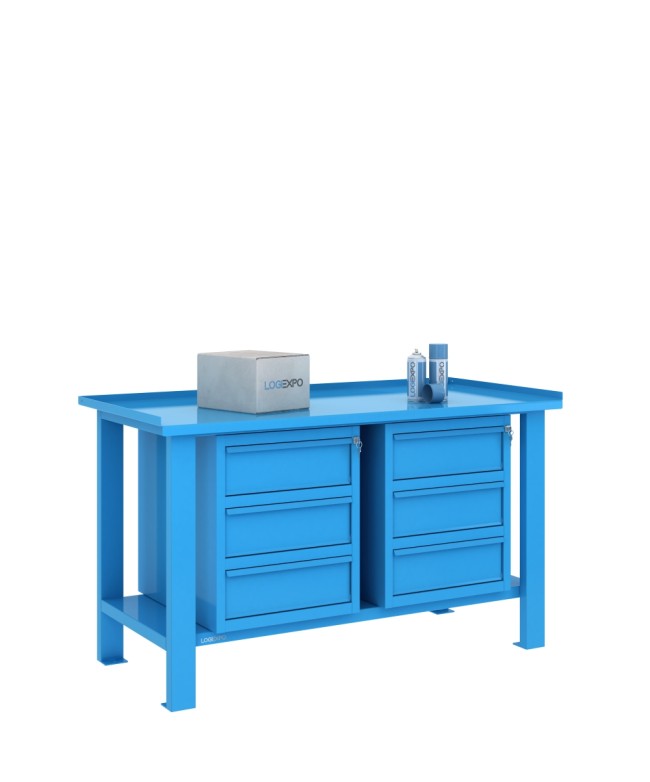

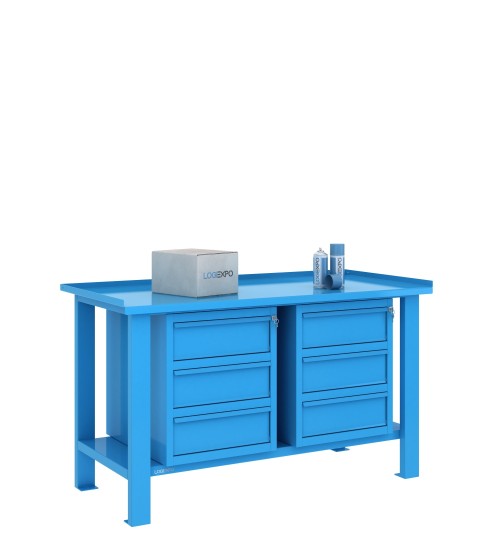

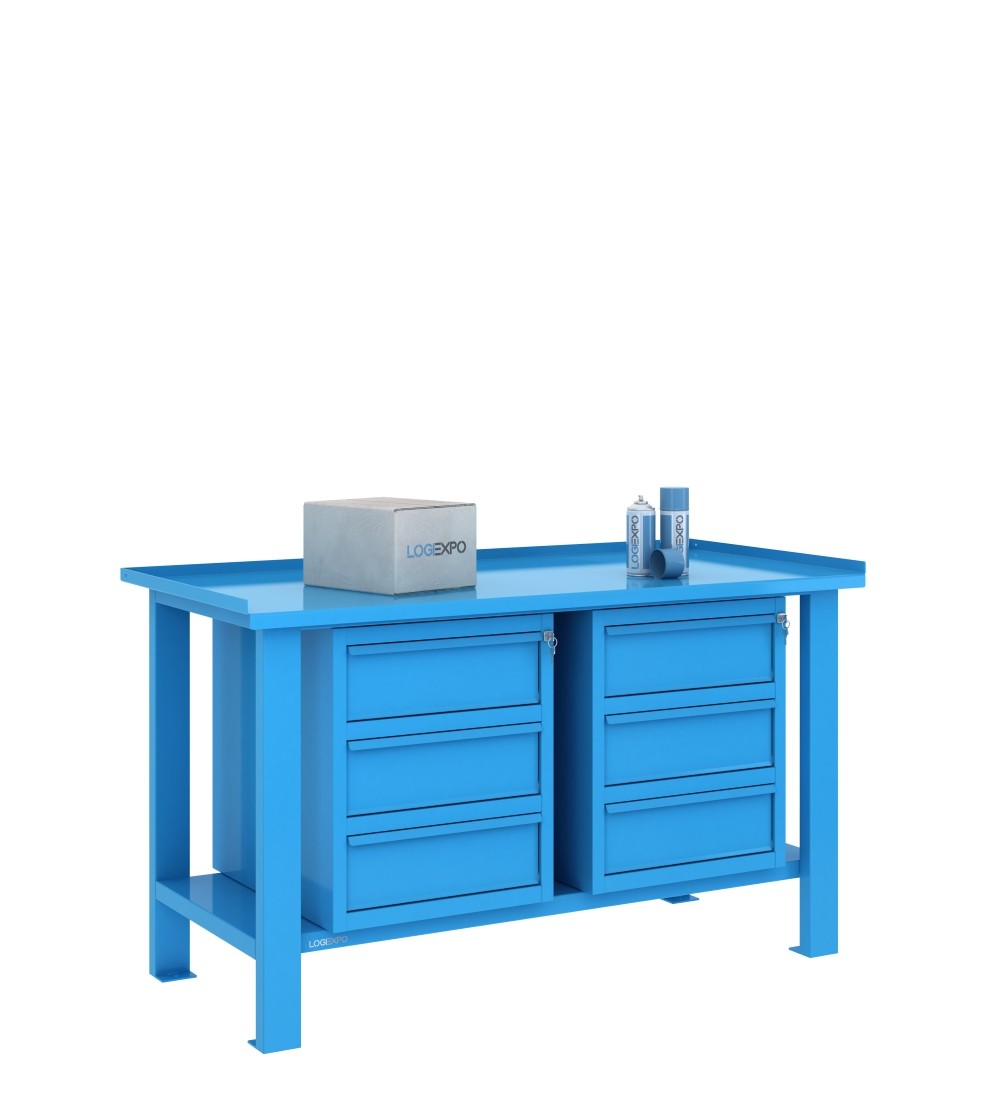

Tavolo da lavoro 1500x700 con 6 cassetti

Tavolo da lavoro 1500x700 con 6 cassetti

La configurazione BML15-2C3 identifica il tavolo da lavoro monoblocco da 1500x700 mm con due blocchi laterali a 3 cassetti. I sei cassetti sono quindi distribuiti in due elementi fisicamente distinti, installati nelle posizioni sinistra e destra previste dalla struttura.

La configurazione privilegia la suddivisione del contenimento in più volumi estraibili, abbinandola al piano di lavoro in lamiera da 3 mm e alla portata di 800 kg con carico uniformemente distribuito.

Due blocchi laterali a 3 cassetti

Ciascun blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Ogni blocco comprende tre cassetti montati su guide, con portata di 60 kg per cassetto.

I due blocchi sono elementi separati: ciascuno dispone della propria chiusura centralizzata per i tre cassetti che contiene. I sei cassetti sono quindi organizzati in due gruppi distinti da tre, non in un'unica cassettiera.

Posizionamento dei due blocchi sul tavolo da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Quando vengono installati due blocchi, sono utilizzabili esclusivamente le due posizioni laterali.

Nella configurazione BML15-2C3 i due blocchi a 3 cassetti occupano quindi le posizioni sinistra e destra. La predisposizione centrale rimane presente nella struttura ma non può ricevere un terzo blocco contemporaneamente.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

I due blocchi alti 600 mm vengono installati nello spazio compreso tra il ripiano strutturale e il piano di lavoro e occupano i due volumi laterali sottopiano. Il ripiano rimane parte integrante della struttura anche nelle configurazioni con cassettiere.

Portate del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei sei cassetti ha portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Questi valori riguardano componenti distinti e non devono essere sommati per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-2C3

• Configurazione: BML15-2C3;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocchi a 3 cassetti: 2, dimensioni 505x620x600h mm, lamiera 8/10;
• cassetti: 6 complessivi, montati su guide, portata 60 kg ciascuno;
• chiusure: una chiusura centralizzata per ciascun blocco a 3 cassetti;
• posizione dei blocchi: laterale sinistra + laterale destra;
• vani con sportello: nessuno;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche versioni con cassetti sospesi, un singolo blocco a 3 cassetti, vani con ripiano e sportello e configurazioni miste. La BML15-2C3 utilizza entrambe le posizioni disponibili quando sono presenti due blocchi.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-2C3

Come può essere utile questa configurazione nella preparazione utensili e nell'attrezzaggio?

Quando presso la postazione devono rimanere diverse famiglie di utensili o accessori utilizzati con continuità, i sei cassetti permettono di separarli per funzione o fase operativa mantenendo il piano disponibile per comporre, controllare e preparare il set necessario. La configurazione ha senso quando questi volumi di contenimento corrispondono a esigenze reali del processo, evitando di utilizzare i cassetti come deposito di materiale non ricorrente.

Se in futuro serve anche un vano con sportello, è possibile aggiungerlo senza modificare i sei cassetti?

No. Sul tavolo da 1500 mm possono essere installati al massimo due blocchi contemporaneamente e nella BML15-2C3 entrambe le posizioni laterali sono già occupate. Per introdurre un vano con sportello occorre quindi sostituire uno dei due blocchi a 3 cassetti con un blocco compatibile che comprenda il vano, modificando di conseguenza la configurazione dei cassetti.

Il ripiano inferiore rinforzato rimane presente anche con due blocchi alti 600 mm?

Sì. Il ripiano inferiore strutturale rinforzato è parte integrante della struttura monoblocco e rimane presente anche con entrambe le cassettiere installate. I due blocchi vengono collocati nello spazio sopra il ripiano e occupano i volumi laterali sottopiano; la presenza delle cassettiere non sostituisce quindi il ripiano strutturale.
