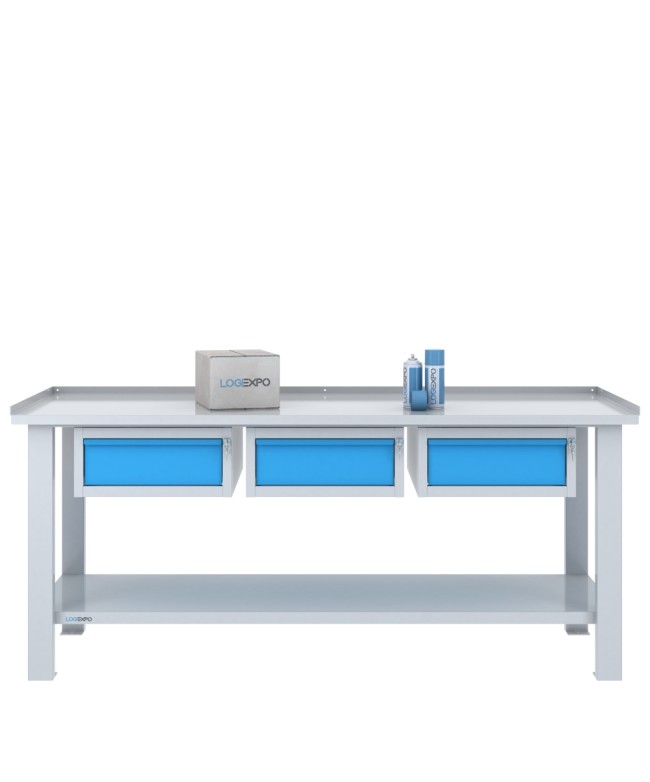

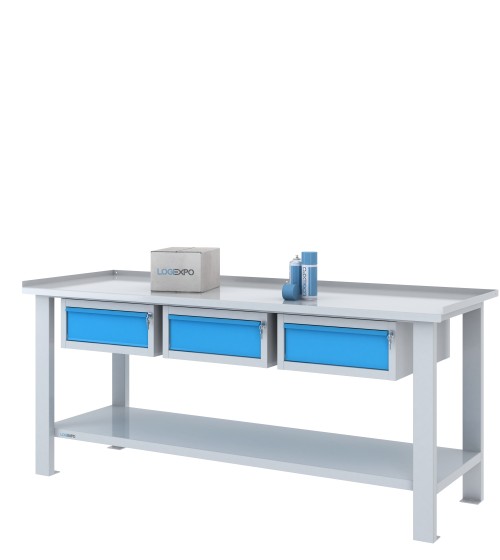

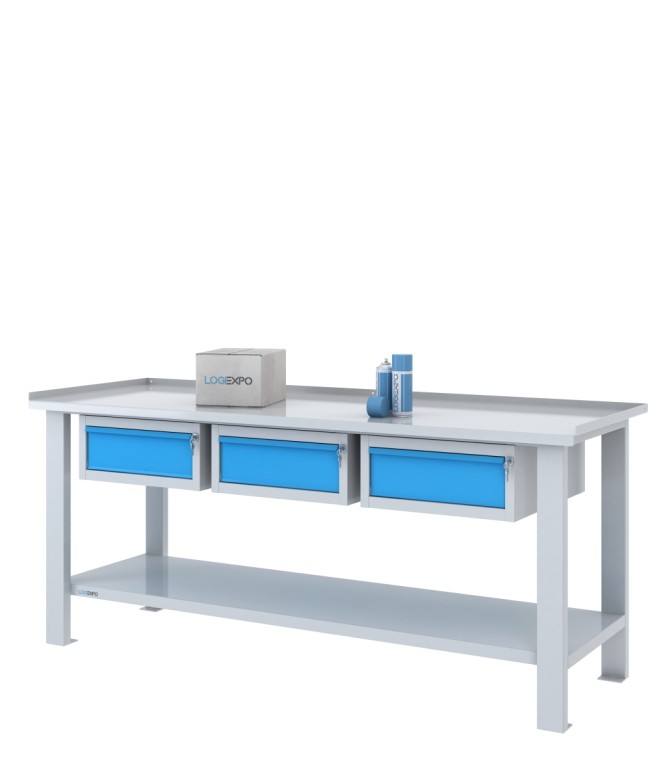

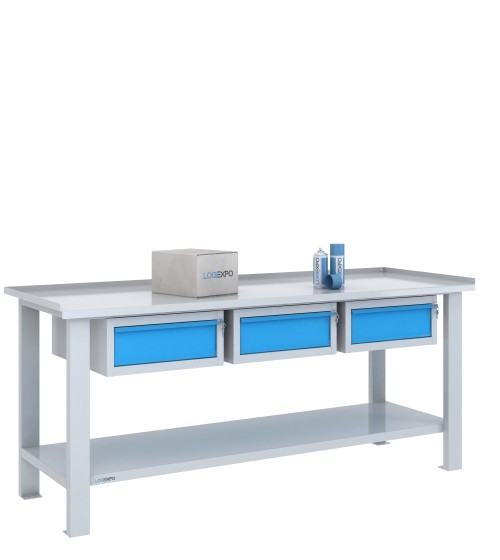

Tavolo da lavoro 2000x700 con 3 cassetti sospesi

566,00 €
Prezzo IVA Esclusa Spedizione in 5/10 gg (Blu), 15/20 gg (Grigio e Bicolor)

Configurazione BML20-3C1

Tavolo da lavoro 2000x700 con piano in lamiera da 3 mm e 3 cassetti sospesi indipendenti, ciascuno con serratura. I moduli occupano le tre posizioni sottopiano ma, essendo alti 224 mm, lasciano spazio sopra il ripiano inferiore.

  • Piano: 500 kg c.u.d.; superficie a 860 mm da terra, bordi a 890 mm.
  • Cassetti: 3, portata 60 kg ciascuno.
  • Moduli: 505x620x224 mm (h) ciascuno.
  • Ripiano inferiore: strutturale saldato, portata 200 kg.
Colori e finiture
  • Grigio-chiaro
  • Blu
  • Bicolor-grigio-blu



Tavolo da lavoro 2000x700 con tre cassetti sospesi indipendenti

Questo tavolo da lavoro per officina da 2000x700 mm è dotato di un piano in lamiera da 3 mm e di tre cassetti sospesi indipendenti, installati nelle predisposizioni sinistra, centrale e destra della struttura.

Ogni cassetto appartiene a un modulo separato, alto 224 mm e fissato sotto il piano. La configurazione permette di distribuire il contenimento lungo tre zone della postazione senza occupare l'intera altezza disponibile tra il piano di lavoro e il ripiano inferiore.

È quindi differente da un tavolo con una sola cassettiera a tre cassetti: in quel caso i tre livelli estraibili sono riuniti in un unico blocco alto 600 mm, mentre le altre posizioni sottopiano rimangono prive di accessori.

Tre moduli sospesi da 224 mm, uno per posizione

Il tavolo comprende tre moduli con cassetto sospeso, ciascuno con dimensioni esterne di 505x620x224 mm (altezza), realizzato in lamiera spessore 8/10.

I cassetti sono montati su guide, hanno una portata di 60 kg ciascuno e dispongono di serratura. Poiché appartengono a moduli distinti, le chiusure sono indipendenti: non è prevista una chiusura centralizzata comune ai tre cassetti.

I moduli utilizzano le tre predisposizioni di fissaggio presenti sul tavolo da 2000 mm. La distribuzione è quindi estesa lungo la struttura, anziché concentrata all'interno di una singola cassettiera.

Questa architettura può risultare pertinente quando gli utensili devono essere disponibili in più zone del piano e non occorre installare blocchi di contenimento alti 600 mm.

Organizzazione di utensili e componenti lungo il piano

I tre cassetti possono essere utilizzati per mantenere separate dotazioni riferite a lavorazioni, famiglie di utensili o fasi operative differenti.

In una postazione di assemblaggio, ad esempio, un cassetto può contenere gli utensili per la preparazione dei componenti, un secondo gli accessori necessari durante il montaggio e il terzo gli strumenti utilizzati per le verifiche conclusive.

In un reparto di manutenzione, la suddivisione può seguire invece la tipologia degli interventi o dei materiali utilizzati con maggiore frequenza.

La distribuzione deve essere definita in funzione del processo effettivo, evitando di assegnare automaticamente a ciascun cassetto una funzione solo per occupare tutto lo spazio disponibile.

Il vantaggio specifico di questa configurazione non è soltanto il numero dei cassetti, ma la possibilità di distribuire tre punti di accesso indipendenti sotto un piano lungo 2000 mm.

La larghezza del tavolo non determina, da sola, l'idoneità all'impiego contemporaneo da parte di più operatori: questa eventualità deve essere valutata considerando attività svolte, spazi operativi e possibili interferenze.

Spazio disponibile sopra il ripiano inferiore

Il tavolo è dotato di un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10 e saldato alla struttura. Il ripiano si trova a 210 mm da terra e ha una portata di 200 kg.

In assenza di accessori, l'altezza libera nominale sottopiano è di 600 mm. I tre moduli sospesi hanno invece un'altezza di 224 mm e non impegnano tutto il volume verticale disponibile nelle rispettive posizioni.

Rimane quindi uno spazio sotto i cassetti e sopra il ripiano inferiore che può essere valutato per contenitori, materiali o attrezzature compatibili con gli ingombri effettivi.

La possibilità di utilizzare questo spazio dipende dalle dimensioni degli oggetti, dalla geometria dei collegamenti strutturali e dall'accessibilità frontale necessaria per collocare o prelevare i materiali.

Non bisogna considerare automaticamente la differenza tra le altezze nominali di 600 e 224 mm come una misura netta garantita per qualsiasi contenitore.

Rispetto ai blocchi da 600 mm, i cassetti sospesi preservano una maggiore disponibilità di volume verticale, pur occupando tutte e tre le posizioni di fissaggio della struttura.

Predisposizioni sottopiano e possibilità di riconfigurazione

La struttura monoblocco da 2000 mm dispone di tre posizioni predisposte: sinistra, centro e destra. Questa configurazione le utilizza tutte, installando un cassetto sospeso in ciascuna posizione.

I moduli vengono fissati mediante viti e boccole filettate presenti nei profili sottopiano. Sono elementi indipendenti e la loro disposizione può essere modificata utilizzando le predisposizioni compatibili.

La struttura può accogliere fino a tre blocchi accessori contemporaneamente. Poiché tutte le posizioni sono già occupate, l'eventuale installazione di una cassettiera alta 600 mm o di un vano con sportello richiede la sostituzione o la rimozione di almeno uno dei moduli presenti.

La configurazione standard con tre cassetti sospesi conserva quindi la possibilità di una successiva riconfigurazione, ma non dispone di una quarta posizione nella quale aggiungere un ulteriore blocco.

Piano in lamiera da 3 mm con bordi rialzati

Il piano misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

La superficie di lavoro si trova a 860 mm da terra. La quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

Questa distinzione è importante quando il tavolo viene collocato vicino a pareti, altre postazioni o macchinari. Occorre considerare la quota dei bordi e l'eventuale interferenza con le attrezzature circostanti.

La presenza dei bordi rialzati non identifica il piano come una vasca di contenimento a tenuta per liquidi.

Struttura monoblocco saldata e fissaggi

La struttura portante comprende quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

Il tavolo monoblocco viene fornito con la struttura principale già saldata e assemblata. Anche i moduli con cassetto sono forniti assemblati e devono essere fissati ai punti predisposti sotto il piano.

L'eventuale ancoraggio al pavimento deve essere valutato in base alle caratteristiche del supporto e alle condizioni effettive di utilizzo della postazione.

Portata del piano, dei cassetti e del ripiano strutturale

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ciascuno dei tre cassetti montati su guide ha una portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha una portata di 200 kg.

Questi valori si riferiscono a componenti differenti e devono essere rispettati separatamente. La portata dei cassetti non aumenta quella dichiarata per il piano di lavoro e i valori non devono essere sommati per determinare una presunta capacità complessiva del tavolo.

Per attrezzature che concentrano il carico in punti limitati o generano sollecitazioni dinamiche, la portata c.u.d. del piano non costituisce da sola una verifica di idoneità.

Dati tecnici del tavolo con tre cassetti sospesi

  • Riferimento configurazione: BML20-3C1;
  • SKU: 07.025.2392;
  • dimensioni del piano: 2000x700 mm;
  • altezza della superficie di lavoro: 860 mm da terra;
  • quota massima ai bordi rialzati: 890 mm;
  • piano: lamiera spessore 30/10 (3 mm);
  • bordi del piano: rialzati di 30 mm a sinistra, posteriormente e a destra; bordo anteriore ripiegato verso il basso di 30 mm;
  • portata del piano: 500 kg c.u.d.;
  • struttura: monoblocco metallica saldata;
  • montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
  • collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
  • moduli con cassetto sospeso: 3 indipendenti, ciascuno da 505x620x224 mm (altezza);
  • materiale dei moduli: lamiera spessore 8/10;
  • cassetti: 3 complessivi, montati su guide, portata 60 kg ciascuno;
  • chiusure: serratura indipendente per ciascun cassetto;
  • vani con sportello: assenti;
  • posizioni di fissaggio: sinistra, centro e destra, tutte occupate;
  • ripiano inferiore strutturale rinforzato: lamiera spessore 10/10, saldato, portata 200 kg;
  • altezza del ripiano inferiore: 210 mm da terra;
  • altezza libera nominale sottopiano senza accessori: 600 mm;
  • piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con due cassetti sospesi utilizza soltanto due delle tre predisposizioni sottopiano, lasciandone una priva di moduli.

La configurazione con una cassettiera a tre cassetti mantiene lo stesso numero complessivo di cassetti, ma li riunisce in un unico blocco alto 600 mm, anziché distribuirli in tre moduli sospesi.

Per aumentare il numero dei cassetti è disponibile il tavolo con cinque cassetti, costituito da due moduli sospesi e da una cassettiera a tre cassetti.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore la struttura e i corpi dei tre moduli sospesi sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con tre cassetti sospesi

Se sul ripiano inferiore devo collocare contenitori alti, conviene scegliere tre cassetti sospesi oppure due?

Dipende dall'altezza dei contenitori e dalla necessità effettiva del terzo cassetto. Con tre cassetti sospesi tutte le posizioni sottopiano sono occupate da moduli alti 224 mm: rimane spazio sopra il ripiano inferiore, ma nessuna delle tre zone è completamente priva di accessori. Con due cassetti sospesi è invece possibile lasciare una posizione senza moduli, conservando in quella zona una maggiore altezza nominale disponibile. Prima della scelta occorre verificare l'ingombro dei contenitori, lo spazio necessario per inserirli e prelevarli frontalmente e la presenza dei collegamenti strutturali. Le quote nominali non devono essere interpretate come misure nette garantite di passaggio.

Struttura
Monoblocco
Larghezza
2000 mm
Profondità
700 mm
Altezza
860 mm
Portata
500 kg.
Cassetti
3 cassetti
Vani con sportello
Senza vani con sportelli
Piano di lavoro
Lamiera
07.025.2392
